计算机网路·实验一--常见网络设备及双绞线的制作和连接

《计算机网络》实验报告2013 至2014 学年第2 学期姓名冯国亿系别计科系实验地点计算机网络实验室学号124090102033 年级、班2012、2 实验时间年月日实验项目制作双绞线一、实验目的（1）了解双绞线布线标准（2）掌握直通式与交叉式双绞线的制作方法二、实验环境（条件）（1）双绞线、RJ-45（水晶头）（2）压线钳、测线器三、实验内容及步骤：1、剪断利用压线钳的剪线刀口剪取适当长度的网线（如图1所示）。

原则上，剪取网线的长度应当比实际需要稍长一些。

原因有两个，一是网线的制作并不保证每次都成功，一旦失败需要剪掉水晶头后重作，这势必又需要占用一段网线；二是网线一般都在地面上或从接近地面处走线，而计算机则都放置在工作台上，这部分距离也应当考虑进去。

2、剥皮用压线钳的剪线刀口将线头剪齐，再将线头放入剥线刀口，让线头触及挡板，稍微握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮，拔下胶皮。

这个过程跟接电线时所采用的方法差不多，只是不能用火烧，因为细导线还需要其外层的胶皮相互绝缘。

旋转压线钳和旋转双绞线都能达到将外层胶皮划开的目的，从实际效果来看似乎旋转双绞线更容易把握和控制些。

问题的关键是握紧压线钳的压力，力度过小，划不破保护胶皮，力度过大，则会连同线芯的绝缘层也被破坏，甚至会剪断线芯（铜芯很细也很脆，只要稍有划痕就有折断的危险）。

至于这个力到底用多大，无法在此作定量描述，只能由您在大量的实践中慢慢体会。

3 、排序每对线都是相互缠绕在一起的，制作网线时必须将四个线对的8条细导线一一拆开、理顺、捋直，然后按照规定的线序排列整齐。

将每对线拆开前和拆开后，您都必须能够准确地分辨出各线的颜色，因为接线时必须按严格的顺序来接，不能错不能乱。

目前，最常使用的有两个标准，即T568A标准和T568B标准。

T568A标准描述的线序从左到右依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。

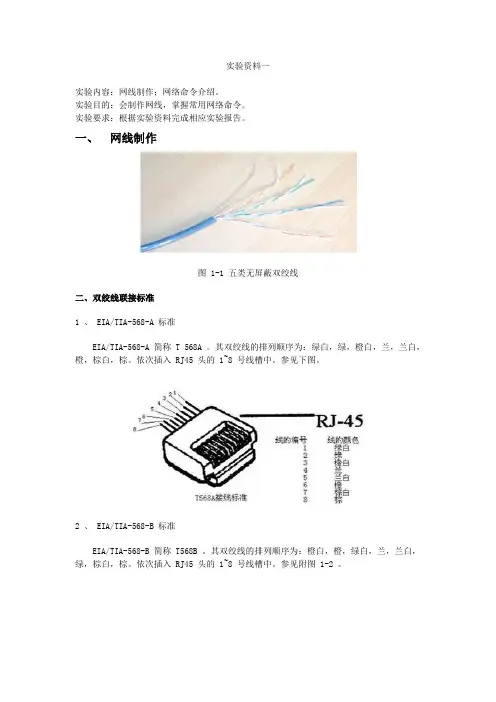

实验资料一实验内容：网线制作；网络命令介绍。

实验目的：会制作网线，掌握常用网络命令。

实验要求：根据实验资料完成相应实验报告。

一、网线制作图 1-1 五类无屏蔽双绞线二、双绞线联接标准1 、 EIA/TIA-568-A 标准EIA/TIA-568-A 简称 T 568A 。

其双绞线的排列顺序为：绿白，绿，橙白，兰，兰白，橙，棕白，棕。

依次插入 RJ45 头的 1~8 号线槽中。

参见下图。

2 、 EIA/TIA-568-B 标准EIA/TIA-568-B 简称 T568B 。

其双绞线的排列顺序为：橙白，橙，绿白，兰，兰白，绿，棕白，棕。

依次插入 RJ45 头的 1~8 号线槽中。

参见附图 1-2 。

如果双绞线的两端均采用同一标准（如 T568B ），则称这根双绞线为：平接。

能用于异种网络设备间的联接，如计算机与集线器的联接、集线器与路由器的联接。

这是一种用得最多的联接方式，通常平接双绞线的两端均采用 T568B 联接标准。

如果双绞线的两端采用不同的联接标准（如一端用 T 568A ，另一端用 T568B ），则称这根双绞线为：跳接。

能用于同种类型设备联接，如计算机与计算机的直联、集线器与集线器的级联。

需要注意的是：有些集线器（或交换机）本身带有“级联端口”，当用某一集线器的“普通端口”与另一集线器的“级联端口”相联时，因“级联端口”内部已经做了“跳接”处理，所以这时只能用“ 平接”双绞线来完成其联接。

三、双绞线专用工具和 RJ45 连接头1 、双绞线压线钳简称：线钳。

是双绞线做 RJ45 头的专用工具。

实物参见附图 1-4 。

2 、做 RJ45 头步骤：1 ）、先用“ 线钳”上的“ 剥线刀口” ，将双绞线的一端剥掉约二厘米的外皮；2 ）、将四对双绞线按 2 节所列的标准之一，排好顺序，并将每根线都弄直、排拢；3 ）、用线钳的“ 剪切刀口” 将双绞线端头剪齐；4 ）、将双绞线（ 8 根线）按图 1-2 （或图 1-3 ）方式，插入 RJ45 头内（应尽量往里插，直到 RJ45 的另一端能看到 8 个亮点），这一步完成后还应检查一下各线的排列顺序是否正确；5 ）、将已插入双绞线的 RJ45 头放入线钳的“ 压口” 内，（此时要注意将双绞线的外皮一并放在 RJ45 头内压紧，以增强其抗拉性能）并用力将线钳压到底，再将其取出，则做RJ45 头完毕 ( 见图 1-5) 。

计算机网络课程实验设计实验一 用双绞线制作网线一、实验目的：• 了解常用网线的种类。

• 掌握在各种应用环境下非屏蔽双绞线制作网线的方法及连接方法。

• 掌握网线连通性测试方法。

x二、实验设备压线钳一把、测线仪一个、双绞线若干段、 RJ-45 水晶头若干三、背景知识网线常用的有：双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ＳＴＰ）和非屏蔽双绞线（ＵＴＰ）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（ＵＴＰ -Unshielded Twis ted pair ） 作为布线的传输介质来组网。

双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在ＥＩＡ／ＴＩＡ－５６８标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上的。

ＵＴＰ网线由一定长度的双绞线和ＲＪ４５水晶头组成。

做好的网线要将ＲＪ４５水晶头接入网卡或ＨＵＢ等网络设备的ＲＪ４５插座内。

相应地ＲＪ４５插头座也区分为三类或五类电气特性。

ＲＪ４５水晶头由金属片和塑料构成，制作网线所需要的ＲＪ一４５水晶接头前端有８个凹槽，简称“ＳＥ”（ Position ，位置）。

凹槽内的金属触点共有８个，简称“ 8 Ｃ”（ Contact ，触点），因此业界对此有“ 8 Ｐ 8 Ｃ”的别称。

特别需要注意的是ＲＪ４５水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８ ，序号对于网络连线非常重要，不能搞错。

ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。

-（ 1 ） EIA/TIA 568A 标准：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕 （从左起）（ 2 ） EIA/TIA 568B 标准：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 （从左起）网线制作方法有两种：（ 1 ） 直通线 ：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。

二、实验条件
(1)约 1~2 米长的超 5 类非屏蔽双绞线 3 根(长度也可根据需要自定); (2) RJ-45 网线接头(又称水晶头)若干; (3)网线制作工具，其中包括 RJ-45 压线/剥线钳、斜口钳等; (4)网线测试仪一台(可与其他实验小组共用); (5) PC 机两台(系统环境:安装 Windows XP 或 Windows 2003) ; (6)以太网交换机或集线器两台
5/8
王丽英老师整理所有
南京师范大学教育技术系使用 计算机网络基础实验教程
D. 重复步骤 A~C，再制作一条平行线。
2．双绞线交叉线制作与连通测试。 （1）重复双绞线平行线制作步骤（1）和（2），按照 T568B 接口标准制作双
绞线一端接头。 （2）按照 T568A 接口标准，即按线序白绿/绿/白橙/蓝/白蓝/橙/白棕/棕来制
（3） 进行拨线。将 4 对芯线呈扇形分开，按照 T568B 接口标准从左至右 整理线序并拢直， 大体上是绿色对线与蓝色对线放在中间位置，而橙色对线与 棕色对线，线序如图所示：
4/8
王丽英老师整理所有
南京师范大学教育技术系使用 计算机网络基础实验教程
（4） 使 8 根芯线平行排列，整理完毕，用剪刀或斜口钳将芯线顶端剪齐， 裸露的双绞线约 1.4cm。
3 计算机及网络设备的跳线连接。 假设本实验使用的两台 PC 机的 TCP/IP 参数已事先配置。若未配置，请参考
实验 2 将两台计算机配置为静态 IP 地址。注意两台 PC 机的 IP 地址要在同一网 段内，例如：计算机 A 的 IP 地址为 192.168.1.2，子网掩码为 255.255.255.0，计 算机 B 的 IP 地址为 192.168.1.3，子网掩码为 255.255.255.0。
