反射板型光电开关

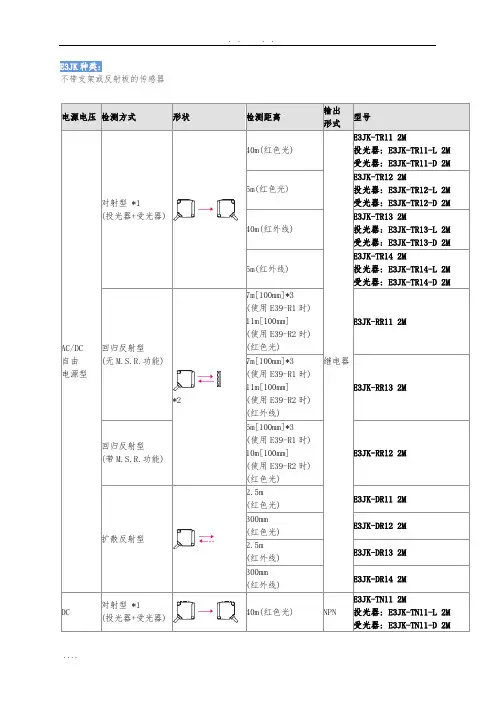

E3JK种类:不带支架或反射板的传感器电源电压检测方式形状检测距离输出形式型号AC/DC 自由电源型对射型 *1(投光器+受光器)40m(红色光)继电器E3JK-TR11 2M投光器: E3JK-TR11-L 2M受光器: E3JK-TR11-D 2M5m(红色光)E3JK-TR12 2M投光器: E3JK-TR12-L 2M受光器: E3JK-TR12-D 2M40m(红外线)E3JK-TR13 2M投光器: E3JK-TR13-L 2M受光器: E3JK-TR13-D 2M5m(红外线)E3JK-TR14 2M投光器: E3JK-TR14-L 2M受光器: E3JK-TR14-D 2M回归反射型(无M.S.R.功能)*27m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)E3JK-RR11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)E3JK-RR13 2M回归反射型(带M.S.R.功能)6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)E3JK-RR12 2M扩散反射型2.5m(红色光)E3JK-DR11 2M300mm(红色光)E3JK-DR12 2M2.5m(红外线)E3JK-DR13 2M300mm(红外线)E3JK-DR14 2MDC 对射型 *1(投光器+受光器)40m(红色光) NPNE3JK-TN11 2M投光器: E3JK-TN11-L 2M受光器: E3JK-TN11-D 2MPNP E3JK-TP11 2M投光器: E3JK-TP11-L 2M 受光器: E3JK-TP11-D 2M5m(红色光) NPNE3JK-TN12 2M投光器: E3JK-TN12-L 2M受光器: E3JK-TN12-D 2M PNPE3JK-TP12 2M投光器: E3JK-TP12-L 2M受光器: E3JK-TP12-D 2M40m(红外线) NPNE3JK-TN13 2M投光器: E3JK-TN13-L 2M受光器: E3JK-TN13-D 2M PNPE3JK-TP13 2M投光器: E3JK-TP13-L 2M受光器: E3JK-TP13-D 2M5m(红外线) NPNE3JK-TN14 2M投光器: E3JK-TN14-L 2M受光器: E3JK-TN14-D 2M PNPE3JK-TP14 2M投光器: E3JK-TP14-L 2M受光器: E3JK-TP14-D 2M回归反射型(无M.S.R.功能)*2 7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN11 2MPNP E3JK-RP11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)NPN E3JK-RN13 2MPNP E3JK-RP13 2M回归反射型(带M.S.R.功能) 6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN12 2MPNP E3JK-RP12 2M扩散反射型2.5m(红色光)NPN E3JK-DN11 2MPNP E3JK-DP11 2M 300mm(红色光)NPN E3JK-DN12 2MPNP E3JK-DP12 2M 2.5m(红外线)NPN E3JK-DN13 2MPNP E3JK-DP13 2M 300mm NPN E3JK-DN14 2M(红外线) PNP E3JK-DP14 2M *1. 对射型的标准价格、标准库存为投光器和受光器配套的产品。

E3JK种类:不带支架或反射板的传感器电源电压检测方式形状检测距离输出形式型号AC/DC 自由电源型对射型*1(投光器+受光器)40m(红色光)继电器E3JK-TR11 2M投光器: E3JK-TR11-L 2M受光器: E3JK-TR11-D 2M5m(红色光)E3JK-TR12 2M投光器: E3JK-TR12-L 2M受光器: E3JK-TR12-D 2M40m(红外线)E3JK-TR13 2M投光器: E3JK-TR13-L 2M受光器: E3JK-TR13-D 2M5m(红外线)E3JK-TR14 2M投光器: E3JK-TR14-L 2M受光器: E3JK-TR14-D 2M回归反射型(无M.S.R.功能)*27m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)E3JK-RR11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)E3JK-RR13 2M回归反射型(带M.S.R.功能)6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)E3JK-RR12 2M扩散反射型2.5m(红色光)E3JK-DR11 2M300mm(红色光)E3JK-DR12 2M2.5m(红外线)E3JK-DR13 2M300mm(红外线)E3JK-DR14 2MDC 对射型*1(投光器+受光器)40m(红色光) NPNE3JK-TN11 2M投光器: E3JK-TN11-L 2M受光器: E3JK-TN11-D 2MPNP E3JK-TP11 2M投光器: E3JK-TP11-L 2M 受光器: E3JK-TP11-D 2M5m(红色光) NPNE3JK-TN12 2M投光器: E3JK-TN12-L 2M受光器: E3JK-TN12-D 2M PNPE3JK-TP12 2M投光器: E3JK-TP12-L 2M受光器: E3JK-TP12-D 2M40m(红外线) NPNE3JK-TN13 2M投光器: E3JK-TN13-L 2M受光器: E3JK-TN13-D 2M PNPE3JK-TP13 2M投光器: E3JK-TP13-L 2M受光器: E3JK-TP13-D 2M5m(红外线) NPNE3JK-TN14 2M投光器: E3JK-TN14-L 2M受光器: E3JK-TN14-D 2M PNPE3JK-TP14 2M投光器: E3JK-TP14-L 2M受光器: E3JK-TP14-D 2M回归反射型(无M.S.R.功能)*2 7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN11 2MPNP E3JK-RP11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)NPN E3JK-RN13 2MPNP E3JK-RP13 2M回归反射型(带M.S.R.功能) 6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN12 2MPNP E3JK-RP12 2M扩散反射型2.5m(红色光)NPN E3JK-DN11 2MPNP E3JK-DP11 2M 300mm(红色光)NPN E3JK-DN12 2MPNP E3JK-DP12 2M 2.5m NPN E3JK-DN13 2M(红外线) PNP E3JK-DP13 2M300mm (红外线) NPN E3JK-DN14 2M PNP E3JK-DP14 2M*1. 对射型的标准价格、标准库存为投光器和受光器配套的产品。

光电开关可分为对射型、漫反射型、镜面反射型：对射型光电开关:由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

特征：辨别不透明的反光物体；有效距离大，因为光束跨越感应距离的时间仅一次；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高，两个单元都必须敷设电缆。

漫反射型光电开关:是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。

特征：有效作用距离是由目标的反射能力决定，由目标表面性质和和颜色决定；较小的装配开支，当开关由单个元件组成时，通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。

镜面反射型光电开关:由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器，当光束被中断时会产生一个开关信号的变化。

光的通过时间是两倍的信号持续时间，有效作用距离从0.1米至20米。

特征：辨别不透明的物体；借助反射镜部件，形成高的有效距离范围；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中。

按检测方式可分为漫射式、对射式、镜面反射式、槽式光电开关和.光纤式光电开关对射型由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

特征:辨别不透明的反光物体;有效距离大，因为光束跨越感应距离的时间仅一次;不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中;装置的消耗高，两个单元都必须敷设电缆。

漫反射型是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一般到3米。

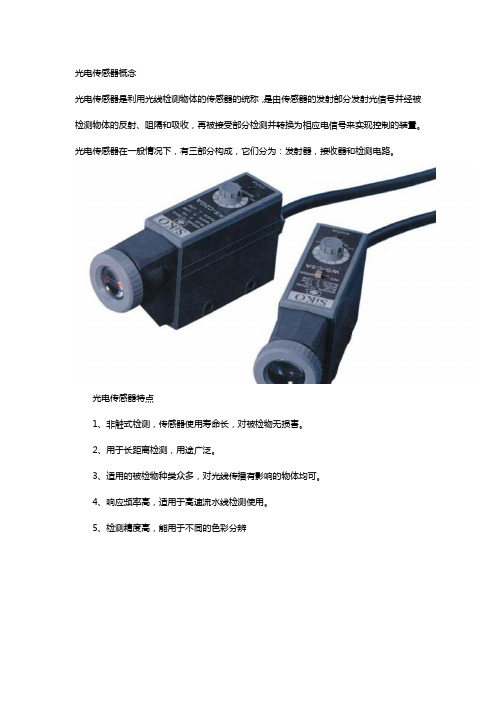

光电传感器概念光电传感器是利用光线检测物体的传感器的统称，是由传感器的发射部分发射光信号并经被检测物体的反射、阻隔和吸收，再被接受部分检测并转换为相应电信号来实现控制的装置。

光电传感器在一般情况下，有三部分构成，它们分为：发射器，接收器和检测电路。

光电传感器特点1、非触式检测，传感器使用寿命长，对被检物无损害。

2、用于长距离检测，用途广泛。

3、适用的被检物种类众多，对光线传播有影响的物体均可。

4、响应频率高，适用于高速流水线检测使用。

5、检测精度高，能用于不同的色彩分辨光电传感器分类和工作方式⑴槽型光电传感器把一个光发射器和一个接收器面对面地装在一个槽的两侧的是槽形光电。

发光器能发出红外光或可见光，在无阻情况下光接收器能收到光。

但当被检测物体从槽中通过时，光被遮挡，光电开关便动作。

输出一个开关控制信号，切断或接通负载电流，从而完成一次控制动作。

槽形开关的检测距离因为受整体结构的限制一般只有几厘米。

⑵对射型光电传感器若把发光器和收光器分离开，就可使检测距离加大。

由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关，简称对射式光电开关。

它的检测距离可达几米乃至几十米。

使用时把发光器和收光器分别装在检测物通过路径的两侧，检测物通过时阻挡光路，收光器就动作输出一个开关控制信号。

⑶反光板型光电开关把发光器和收光器装入同一个装置内，在它的前方装一块反光板，利用反射原理完成光电控制作用的称为反光板反射式（或反射镜反射式）光电开关。

正常情况下，发光器发出的光被反光板反射回来被收光器收到；一旦光路被检测物挡住，收光器收不到光时，光电开关就动作，输出一个开关控制信号。

⑷扩散反射型光电开关它的检测头里也装有一个发光器和一个收光器，但前方没有反光板。

正常情况下发光器发出的光收光器是找不到的。

当检测物通过时挡住了光，并把光部分反射回来，收光器就收到光信号，输出一个开关信号。

光电传感器工作原理（红外线光电传感器原理）光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。

红外线漫反射式光电开关
反射式光电开关是一种利用红外线进行工作的光电元器件，由一个红外线发射管和一个红外线接收管组合而成。

以下是其相关信息：
1. 工作原理：反射式光电开关工作时，红外线发射管会发出不可见的红外光，当物体接近时，这些光线会被物体表面反射回来，并由红外线接收管接收。

通过检测接收到的光强变化，开关可以判断物体的存在与否。

2. 产品特点：这种光电开关的特点是发射波长通常在780nm至1mm范围内，它们能够检测出其接收到的光强的变化。

由于是反射式的，工作距离通常被限定在光束的交点附近，以避免背景光的影响。

而且它们的尺寸较小，适合安装在有限的空间内。

3. 应用范围：反射式光电开关广泛应用于各种领域，如工业生产线上的物体检测、自动化设备中的目标识别以及日常生活中的各种自动感应装置等。

4. 注意事项：在使用这类开关时需要注意环境因素，如灰尘、水汽等可能会影响其性能。

同时，安装时要确保发射器和接收器对准，以便正常工作。

此外，市场上有各种型号的反射式光电开关，例如E3F-DS30C4型号的三线传感器NPN常开24V，用户可以根据实际需要选择合适的产品型号。

E3JK种类:不带支架或反射板的传感器电源电压检测方式形状检测距离输出形式型号AC/DC 自由电源型对射型*1(投光器+受光器)40m(红色光)继电器E3JK-TR11 2M投光器: E3JK-TR11-L 2M受光器: E3JK-TR11-D 2M5m(红色光)E3JK-TR12 2M投光器: E3JK-TR12-L 2M受光器: E3JK-TR12-D 2M40m(红外线)E3JK-TR13 2M投光器: E3JK-TR13-L 2M受光器: E3JK-TR13-D 2M5m(红外线)E3JK-TR14 2M投光器: E3JK-TR14-L 2M受光器: E3JK-TR14-D 2M回归反射型(无M.S.R.功能)*27m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)E3JK-RR11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)E3JK-RR13 2M回归反射型(带M.S.R.功能)6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)E3JK-RR12 2M扩散反射型2.5m(红色光)E3JK-DR11 2M300mm(红色光)E3JK-DR12 2M2.5m(红外线)E3JK-DR13 2M300mm(红外线)E3JK-DR14 2MDC 对射型*1(投光器+受光器)40m(红色光) NPNE3JK-TN11 2M投光器: E3JK-TN11-L 2M受光器: E3JK-TN11-D 2MPNP E3JK-TP11 2M投光器: E3JK-TP11-L 2M 受光器: E3JK-TP11-D 2M5m(红色光) NPNE3JK-TN12 2M投光器: E3JK-TN12-L 2M受光器: E3JK-TN12-D 2M PNPE3JK-TP12 2M投光器: E3JK-TP12-L 2M受光器: E3JK-TP12-D 2M40m(红外线) NPNE3JK-TN13 2M投光器: E3JK-TN13-L 2M受光器: E3JK-TN13-D 2M PNPE3JK-TP13 2M投光器: E3JK-TP13-L 2M受光器: E3JK-TP13-D 2M5m(红外线) NPNE3JK-TN14 2M投光器: E3JK-TN14-L 2M受光器: E3JK-TN14-D 2M PNPE3JK-TP14 2M投光器: E3JK-TP14-L 2M受光器: E3JK-TP14-D 2M回归反射型(无M.S.R.功能)*2 7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN11 2MPNP E3JK-RP11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)NPN E3JK-RN13 2MPNP E3JK-RP13 2M回归反射型(带M.S.R.功能) 6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN12 2MPNP E3JK-RP12 2M扩散反射型2.5m(红色光)NPN E3JK-DN11 2MPNP E3JK-DP11 2M 300mm(红色光)NPN E3JK-DN12 2MPNP E3JK-DP12 2M 2.5m NPN E3JK-DN13 2M(红外线) PNP E3JK-DP13 2M300mm (红外线) NPN E3JK-DN14 2M PNP E3JK-DP14 2M*1. 对射型的标准价格、标准库存为投光器和受光器配套的产品。

反射型光电开关接法
反射型光电开关通常有两线制、三线制和四线制几种类型，下面以常见的三线制NPN型和PNP型光电开关为例说明接线方法：三线制NPN型反射光电开关的接线方法：
蓝色或黑色线：连接0V（接地或负极）。

棕色或红色线：连接正电源，例如24VDC。

黑色或黄色线：信号输出线，连接到负载（如PLC输入点或其他控制电路），当物体进入检测范围时，该线会从高电平变为低电平。

三线制PNP型反射光电开关的接线方法：
蓝色或黑色线：连接正电源，例如24VDC。

棕色或红色线：连接0V（接地或负极）。

黑色或黄色线：信号输出线，当无物体或光线被中断时，该线输出为低电平，有物体在检测范围内时，输出变为高电平并连接至负载。

注意事项：
1.在接线前务必确认光电开关的工作电压，并确保电源与负载能够匹配。

2.确保正确区分是NPN还是PNP型光电开关，因为它们的输出状态相反。

3.根据实际应用，可能需要通过中间继电器转换信号，或者直接连接到能处理相应电平信号的控制器上。

在使用过程中，如果光电开关工作正常，当有反光物体进入其检测范围时，会根据光电开关类型触发相应的输出信号。

放大器内置型光电开关 （小型）E3Z实现小型、长距离、节省电力和节省能源的光电传感器的标准型■检测距离/对射型15m 、回归反射型4m 、扩散反射型1m 。

■独特的防止外部乱光计算方法，变频荧光灯下也能工作。

■最大限度降低电力消耗和含铅材质的使用。

■IP67保护构造，防止相互干扰功能， EN 规格标准。

防油型 为IP67f 。

■光轴与机械轴的偏差控制在±2.5°\u20197X 内，光轴对合更容 易。

种类相关信息 技术指南 （技术篇） (1290)技术指南 （操作篇） (1400)E3Z 注. 防油型号的回归反射型与标准的回归反射型检测距离不同。

＊1. 不附带反射板，根据不同用途，有7种反射板可供选择购买。

＊2. 检测距离是使用E39-R1S 时距离。

另外传感器与反射板间的距离请设定在 ［］内的数值以上的范围。

＊3. 上表中标有＊3的产品表示有导线0.5m 也是标准品，请在型号末尾标明导线长度。

（例：E3Z-T61 0.5M ） ＊4. 上表中标有＊4的产品表示有接插件中继型 （M12）型号末尾带有-M1J 。

（例：E3Z-T61-M1J ） ＊5. 上表中标有＊5的产品表示e-CON 接插件中继型。

（导线长度0.3m/0.5m/2m ）。

型号末尾带有-ECON 。

例如E3Z-□6□-ECON 。

详细情况请参照1381页。

连接接插件有单面e-CON 接插件 E39-ECON □ （导线长度2m/5m ）和两端e-CON 接插件 E39 -ECONW □ （导线长度0.5～2m 0.1m 单位） 2种。

e-CON 是FA 设备、连接器制作商的标准化规格。

＊6. 备有夹紧式e-CON 接插件中继型 （导线长度2m ） 。

型号末尾带有-ECON-C （例：E3Z-T61-ECON-C 2M ） 。

接插件有单侧e-CON 接插件型 E39-ECON □M （导线长度2m/5m ） 和两端e-CON 接插件型 E39-ECONW □ （导线长度0.5～2m 0.1m 为单位）。

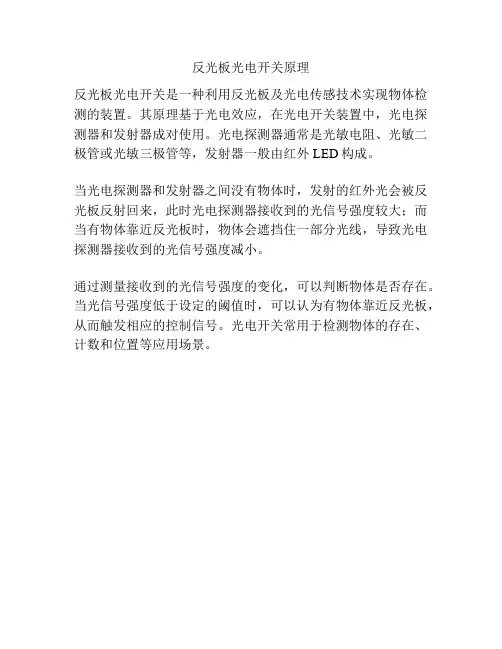

反光板光电开关原理
反光板光电开关是一种利用反光板及光电传感技术实现物体检测的装置。

其原理基于光电效应，在光电开关装置中，光电探测器和发射器成对使用。

光电探测器通常是光敏电阻、光敏二极管或光敏三极管等，发射器一般由红外LED构成。

当光电探测器和发射器之间没有物体时，发射的红外光会被反光板反射回来，此时光电探测器接收到的光信号强度较大；而当有物体靠近反光板时，物体会遮挡住一部分光线，导致光电探测器接收到的光信号强度减小。

通过测量接收到的光信号强度的变化，可以判断物体是否存在。

当光信号强度低于设定的阈值时，可以认为有物体靠近反光板，从而触发相应的控制信号。

光电开关常用于检测物体的存在、计数和位置等应用场景。
