好用的料流开关(料流检测仪、煤流开关)

1 概述1.1系统简介华电新疆发电有限公司昌吉热电厂2×330MW热电联产工程1号锅炉由上海锅炉厂有限公司设计制造。

型号为SG－1180/17.5－M4004，锅炉为亚临界、自然循环汽包炉，单炉膛、一次中间再热、燃烧器摆动调温、平衡通风、四角切向燃烧、紧身密闭、固态排渣、全钢架悬吊结构。

设计采用0号轻柴油点火,燃用烟煤。

锅炉以最大连续负荷（即BMCR工况）为设计参数。

锅炉主要参数见表1。

本期工程燃煤主要由神华公司屯宝煤矿、哈密煤业硫磺沟矿及本地煤矿供给，采用公路运输进厂。

工程建设单位为华电新疆发电有限公司昌吉热电厂，由西北电力建设工程监理有限责任公司昌吉热电厂工程监理部负责监理，新疆电力设计院负责设计，华源电力安装公司负责安装，新疆电力科学研究院负责启动调试。

表1 锅炉主要参数1.2电厂内输煤系统带式输送机从卸煤设施到锅炉房原煤斗的运煤胶带机规格为：带宽B=1000mm，带速V=2.0m/s，额定出力Q=600t/h。

1.3储煤场、煤场设施本期工程设一座斗轮堆取料机煤场作为汽车来煤场。

设置一台堆料能力600 t/h，取料能力600 t/h的斗轮堆取料机，用于将缝隙式汽车卸煤沟来煤或场外皮带来煤堆至煤场及将煤场贮煤取入系统。

配带宽B=1000mm 的单路煤场带式输送机。

1.4 输煤设备输煤系统采用带式输送机，带式输送机系统从C3、C1A/B皮带机开始，到主厂房煤仓间结束。

共扩建6路11条输送皮带机以及一台斗轮堆取料机。

输煤系统带式输送机设有以下保护信号：双向拉绳开关、堵煤检测装置、料流检测器、两级跑偏开关和速度检测装置。

在输煤集控操作台上设置两个可使系统急停的硬接点旋钮，可在任何时间停止输煤设备运行。

煤仓层C6A/B皮带机采用电动双侧犁式卸料器向各原煤斗配煤。

煤仓层及各转运站的除尘、清扫方式采用喷雾和机械除尘及水力冲洗清扫相结合的清扫方式。

1.5运煤系统辅助设施1.5.1除铁设施本工程运煤系统中设有三级除铁方式。

E+H 流量计 (工控仪表)50P2H-EC0A1AA0AAAA品牌：E+H 品名：流量计描述：Promag 50/53W 电磁流量测量,给排水领域的最佳流量测量工具货期待查咨询在线客服GkCity价：￥42,919.18E+H 分析仪 (分析仪表) CPA250-A00品牌：E+H 品名：分析仪描述：flowFit W CPA 250 pH/氧化还原测量,流通式支架货期待查咨询在线客服GkCity价：￥5,109.43E+H 分析仪 (分析仪表) CLM253-ID0005品牌：E+H 品名：分析仪描述：liquisys M CLM223/253变送器采用模块化设计，应用广泛。

基本型变送其提供简单的测量和报警功能，扩展功能软件和硬件模块化后可以应用于特殊的场合，如果需要，可使用扩展模块。

货期待查咨询在线客服GkCity价：￥13,275.36E+H 流量计 (工控仪表) 53P15-EA1B1AAOAGAA品牌：E+H 品名：流量计描述：公称直径DN 25...2000 硬橡胶或聚氨酯衬里装配长度符合DVGW及ISO 测量精度高，有利于提高过程控制质量： - Promag50：±0.5%（可选：± 0.2%） - Promag 53：±0.2% 服务及维护简单精确现场标定无需拆下传感器： - 设备维护最优化 - 可与QA系统集成坚实的现场安装外壳IP 67 IP 67墙装外壳可对远程型直接安装 Promag 53带光敏键：外部操作 - 无需打开外壳用于现场直接通讯的快速设定菜单可以和多种过程控制系统的通信接口相连： - 标准HATR接口 - Promag 50：PROFIBUS-PA - Promag53：PROFIBUS-PA/-DP基金会现场总线饮用水行业认证： KTW，NSF，WRC等货期待查咨询在线客服GkCity价：￥35,079.64E+H 分析仪 (分析仪表) CPM253-PR0010品牌：E+H 品名：分析仪描述：liquisys M CPM223/253变送器采用模块化设计，应用广泛。

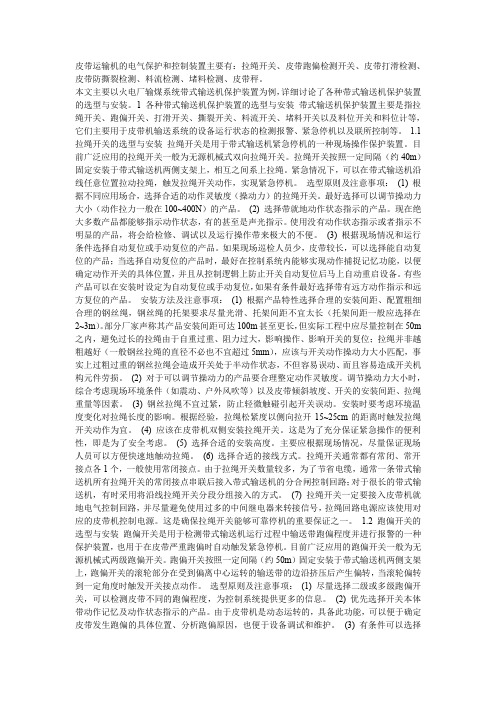

皮带运输机的电气保护和控制装置主要有：拉绳开关、皮带跑偏检测开关、皮带打滑检测、皮带防撕裂检测、料流检测、堵料检测、皮带秤。
