第四讲 城市道路的提取

第四讲 城市道路的提取

– （3）允许提取结果的回退操作
－城市遥感 ·第三章－
3.2 道路提取现状和流程
二、道路半自动提取策略
具体策略：
（1）在依次输入的人工点形成的各段内，以快速 的模板匹配和基于神经网络的优化计算快速提 取出道路特征的初始值； （2）基于平差模型的自适应模板匹配对每段进行 相对独立的提取，即提取各段的二次曲线； （3） 最后，由上述提取的结果作为初值，基于最 小二乘样条曲线提取算法对其进行精确定位。

平行线段不一定都是道路段，符合下列两个条件的平行线段才 是候选的道路段： 几何特征，宽度要在一定的范围之内 灰度特征，平行线段内的平均灰度应满足一定的范围限值
3.3 城市主要道路的提取方法
一、基于结构信息的侯选道路段提取
道路段的编组

在提取的过程中对每一道路段记录了如下参数： 道路段对象标识 平行线组的标识 标明是单平行线对（一对一的平行线对）还是多平行线 组 左平行线的个数 左平行线的集合 与左平行线的集合一一对应的平行距离集合 右平行线的个数 右平行线的集合 与右平行线的集合一一对应的平行距离集合 组织的标志，标明该道路段是否已被组织过
数 字 铁 路
数 字 校 园
3.1 城市道路特性
二、城市道路提取的作用
基于移动终端的空间信息服务
3.1 城市道路特性－难度
三、城市道路提取的难度 由于太阳光线被遮挡
航空、遥感影像上有阴 影是不可避免的
阴影
－城市遥感 ·第三章－
3.1 城市道路特性－难度
三、城市道路提取的难度
－城市遥感 ·第三章－
－城市遥感 ·第三章－
3.2 道路提取现状和流程
二、道路半自动提取策略

道路提取

道路提取

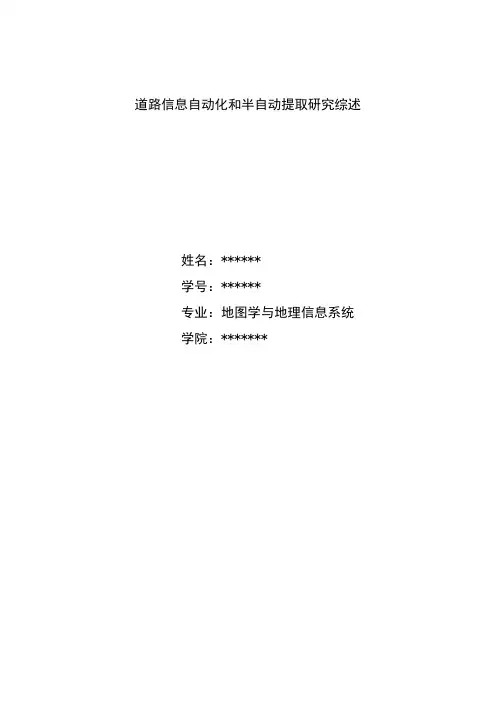

道路信息自动化和半自动提取研究综述姓名：******学号：******专业：地图学与地理信息系统学院：*******道路信息自动化和半自动提取研究综述摘要:道路信息作为一种重要的基础地理信息，可以作为提取其他地物目标的线索和参考系，具有很强的现实意义。

从遥感影像自动提取人工地物,特别是线状地物(主要是道路),不仅是摄影测量与遥感领域的难题,也是计算机视觉与图像理解研究的重点之一。

本文首先阐述了道路提取的基本思想以及与道路提取有关的背景知识，然后介绍了国内外比较成熟的理论与技术，最后总结并展望了道路提取的发展趋势。

关键词：道路提取，自动化道路提取，半自动道路提取Abstract：Road information as a kind of important basic geographic information, and other features can be extracted the clues and reference of the target has a strong practical significance. Automatic extraction of artificial from remote sensing image features, especially linear feature (mainly road), not only is a difficult problem in the field of photogrammetry and remote sensing, is also the emphasis of research in computer vision and image understanding. Firstly, this paper expounds the basic ideas and road extraction road extraction related background knowledge, and then more mature theory and technology at home and abroad is introduced, finally summarized and prospected the development trend of road extraction.Key words: road feature extraction; automatic road extraction; semi-automatic road extraction随着实时、全天候、大面积获得地面高分辨率、高精度、多时相、多光谱的数字影像成为可能。

基于深度学习的高分辨率遥感影像道路自动提取研究

基于深度学习的高分辨率遥感影像道路自动提取研究

基于深度学习的高分辨率遥感影像道路自动提取研究1. 引言1.1 研究背景和意义随着遥感技术的飞速发展，高分辨率遥感影像已经成为地理空间信息获取的主要手段。

从高分辨率遥感影像中自动提取道路信息，对于城市规划、交通管理、灾害监测等领域具有重要的应用价值。

然而，传统的基于图像处理的方法在道路提取中往往受到噪声、阴影、光谱变异等因素的干扰，难以实现高精度、高效率的自动提取。

深度学习技术的兴起为遥感影像道路自动提取提供了新的解决方案。

通过深度学习模型的学习和优化，可以从复杂的遥感影像中准确地提取出道路信息，大大提高了道路提取的精度和效率。

1.2 国内外研究现状国内外学者在基于深度学习的遥感影像道路提取方面进行了大量的研究。

早期的研究主要集中在利用卷积神经网络（CNN）进行道路提取，通过设计不同的网络结构和训练策略来提高提取精度。

近年来，随着全卷积网络（FCN）和U-Net等模型的提出，研究者开始尝试利用这些模型进行遥感影像的道路提取，取得了显著的效果。

此外，还有一些研究将深度学习与其他技术相结合，如条件随机场（CRF）、图模型等，以进一步提高道路提取的准确性。

1.3 研究目标和方法本文的研究目标是基于深度学习技术，设计并实现一种高精度、高效率的高分辨率遥感影像道路自动提取方法。

为实现这一目标，本文将采用以下研究方法：首先，对高分辨率遥感影像进行预处理，包括辐射定标、大气校正、正射校正等步骤，以提高影像质量；其次，设计一种基于深度学习的道路提取模型，通过大量的训练数据对模型进行训练和优化；最后，对提取结果进行后处理和优化，以提高道路提取的准确性和完整性。

2. 高分辨率遥感影像数据预处理2.1 数据来源和特性本文所采用的高分辨率遥感影像数据主要来源于卫星遥感平台。

这些数据具有高空间分辨率、多光谱特性和丰富的地物信息。

然而，由于受到大气条件、传感器误差等因素的影响，原始遥感影像往往存在辐射失真、几何变形等问题，需要进行预处理以消除这些影响。

遥感图像道路提取方法综述

遥感图像道路提取方法综述

结论与展望
目前，遥感图像道路提取已经得到了广泛的应用和发展，但仍存在一些挑战 和问题需要进一步研究和改进，例如如何提高道路提取的精度和自动化程度、如 何处理复杂和动态的遥感图像等。未来的研究方向可以包括开发更加快速、准确 和智能的遥感图像道路提取方法和技术；研究更加精细和全面的遥感图像道路信 息表达和处理方式；探索遥感图像道路提取与其他相关领域（如自动驾驶、城市 规划等）的融合和应用等。
结论与展望
结论与展望
本次演示综述了遥感图像道路提取的方法和技术，介绍了图像处理和特征提 取方法、机器学习算法和应用、深度学习和神经网络技术以及其他方法和技术在 遥感图像道路提取中的应用效果及优劣。通过实验设计和数据集的准备，可以进 行不同方法和技术在遥感图像道路提取方面的精度、准确性和可靠性等方面的对 比和分析。
方法与技术
1、图像处理和特征提取方法
1、图像处理和特征提取方法
图像处理和特征提取是遥感图像道路提取的基本步骤之一。常用的图像处理 方法包括滤波、边缘检测、二值化、形态学处理等，能够去除噪声、突出道路特 征、提取道路边界等。常用的特征提取方法包括纹理分析、颜色特征提取、形状 特征提取等，能够提取出反映道路特征的多种特征向量。通过这些方法和技术的 综合应用，可以提高道路提取的精度和自动化程度。
2、机器学习算法和应用
ቤተ መጻሕፍቲ ባይዱ
2、机器学习算法和应用
机器学习算法是一种基于数据驱动的方法，通过对大量数据进行学习，能够 自动识别和提取道路信息。在遥感图像道路提取中，常用的机器学习算法包括决 策树、支持向量机、神经网络等。这些算法能够根据图像的特征自动分类和识别 道路和非道路区域，并且可以对提取的道路信息进行优化和改进。
3、深度学习和神经网络技术

基于深度学习的遥感影像道路提取

基于深度学习的遥感影像道路提取

基于深度学习的遥感影像道路提取摘要：针对现有道路提取方法精度较差、一体化与智能化较低的问题，本文基于国产多源遥感卫星影像，基于大数据量采用U-Net、DeepLabV3、MultiTaskRoadExtractor模型进行道路模型的训练与测试，并对测试结果进行对比分析；基于小数据量采用MultiTaskRoadExtractor模型进行道路的训练与测试，并与大数据量MultiTaskRoadExtractor模型提取的道路进行对比分析。

实验结果表明：①MultiTaskRoadExtractor模型提取的道路优于U-Net、DeepLabV3模型，且提取道路所用的时间最短；②平坦的道路，不涉及复杂相交关系的道路，U-Net、DeepLabV3、MultiTaskRoadExtractor三个模型提取的道路完整性较好，差别不大；③F382影像基于MultiTaskRoadExtractor模型采用小数据量训练的道路模型提取该影像道路的效果较好，优于大数据量MultiTaskRoadExtractor模型提取的道路。

关键词：道路；U-Net；DeepLabV3；MultiTaskRoadExtractor；精度Road extraction from remote sensing images based on depth learning YANG Zhen（Engineering University of CAPF, Xi’an ,710086,China;）Abstract: In view of the problems of poor accuracy, integrationand intelligence of existing road extraction methods, domestic multi-source remote sensing satellite images were used. Based on large amounts of data, U-Net, DeepLabV3, MultiTaskRoadExtractor models were used to train and test road models, and the test results were compared and analyzed; Based on the small amount of data, the MultiTaskRoadExtractor model was used for road training and testing, and compared with the roads extracted from the large amount of data MultiTaskRoadExtractor model. The experimental results showed that: firstly, the road extracted by MultiTaskRoadExtractor model was better than U-Net and DeepLabV3 models, and it took the shortest time to extract the road; secondly, flat roads did not involve roads with complex intersection relationships. The integrity of roads extractedby U-Net, DeepLabV3 and MultiTaskRoadExtractor was good, and thedifference was little; thirdly, F382 image was based on the MultiTaskRoadExtractor model, and the road model with small data volume training was better than the road extracted by the MultiTaskRoadExtractor model with large data volume.Key words: road; U-Net; DeepLabV3; MultiTaskRoadExtractor; accuracy0 引言近年来，国产高分辨率遥感影像来源更丰富，时效性更强，分辨率更高，深度学习技术因其强大的鲁棒性和自学习能力在图像处理领域大放异彩。

基于遥感影像的道路提取方法研究

基于遥感影像的道路提取方法研究

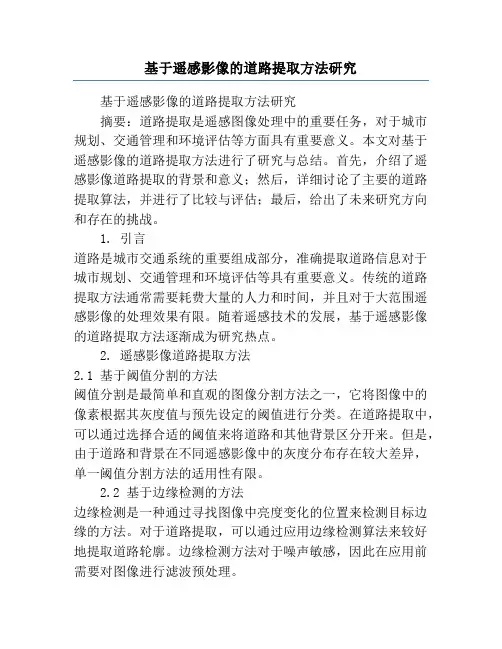

基于遥感影像的道路提取方法研究基于遥感影像的道路提取方法研究摘要：道路提取是遥感图像处理中的重要任务，对于城市规划、交通管理和环境评估等方面具有重要意义。

本文对基于遥感影像的道路提取方法进行了研究与总结。

首先，介绍了遥感影像道路提取的背景和意义；然后，详细讨论了主要的道路提取算法，并进行了比较与评估；最后，给出了未来研究方向和存在的挑战。

1. 引言道路是城市交通系统的重要组成部分，准确提取道路信息对于城市规划、交通管理和环境评估等具有重要意义。

传统的道路提取方法通常需要耗费大量的人力和时间，并且对于大范围遥感影像的处理效果有限。

随着遥感技术的发展，基于遥感影像的道路提取方法逐渐成为研究热点。

2. 遥感影像道路提取方法2.1 基于阈值分割的方法阈值分割是最简单和直观的图像分割方法之一，它将图像中的像素根据其灰度值与预先设定的阈值进行分类。

在道路提取中，可以通过选择合适的阈值来将道路和其他背景区分开来。

但是，由于道路和背景在不同遥感影像中的灰度分布存在较大差异，单一阈值分割方法的适用性有限。

2.2 基于边缘检测的方法边缘检测是一种通过寻找图像中亮度变化的位置来检测目标边缘的方法。

对于道路提取，可以通过应用边缘检测算法来较好地提取道路轮廓。

边缘检测方法对于噪声敏感，因此在应用前需要对图像进行滤波预处理。

2.3 基于纹理特征的方法道路具有一定的纹理特征，如灰度分布、纹理方向和纹理密度等。

通过提取遥感影像的局部纹理特征，可以较好地将道路从其他区域中提取出来。

基于纹理特征的方法需要运用纹理描述子和机器学习等技术，对图像进行分类和判别。

3. 方法比较与评估针对道路提取方法，本文选择了一些代表性的算法进行了比较与评估。

实验结果显示，基于纹理特征的方法在提取道路时具有较好的准确性和鲁棒性，但是对于大规模遥感影像的处理速度较慢；基于阈值分割的方法简单有效，但在阈值选择上存在一定难度；基于边缘检测的方法对于噪声敏感，需要进行滤波预处理。

利用到路面提取道路中心线的方法

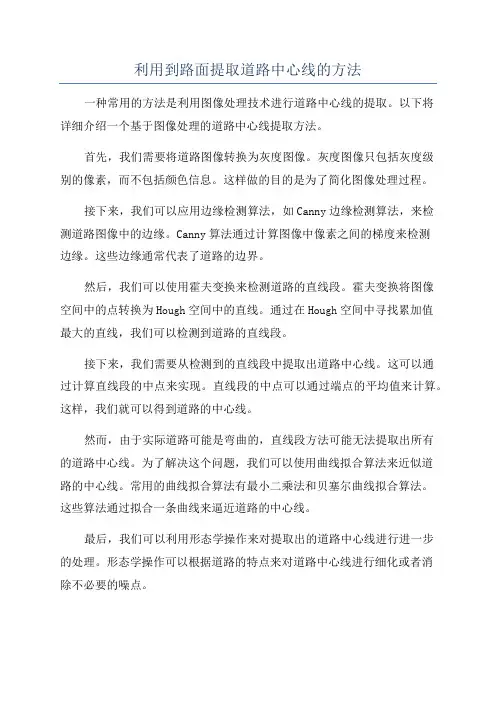

利用到路面提取道路中心线的方法一种常用的方法是利用图像处理技术进行道路中心线的提取。

以下将详细介绍一个基于图像处理的道路中心线提取方法。

首先，我们需要将道路图像转换为灰度图像。

灰度图像只包括灰度级别的像素，而不包括颜色信息。

这样做的目的是为了简化图像处理过程。

接下来，我们可以应用边缘检测算法，如Canny边缘检测算法，来检测道路图像中的边缘。

Canny算法通过计算图像中像素之间的梯度来检测边缘。

这些边缘通常代表了道路的边界。

然后，我们可以使用霍夫变换来检测道路的直线段。

霍夫变换将图像空间中的点转换为Hough空间中的直线。

通过在Hough空间中寻找累加值最大的直线，我们可以检测到道路的直线段。

接下来，我们需要从检测到的直线段中提取出道路中心线。

这可以通过计算直线段的中点来实现。

直线段的中点可以通过端点的平均值来计算。

这样，我们就可以得到道路的中心线。

然而，由于实际道路可能是弯曲的，直线段方法可能无法提取出所有的道路中心线。

为了解决这个问题，我们可以使用曲线拟合算法来近似道路的中心线。

常用的曲线拟合算法有最小二乘法和贝塞尔曲线拟合算法。

这些算法通过拟合一条曲线来逼近道路的中心线。

最后，我们可以利用形态学操作来对提取出的道路中心线进行进一步的处理。

形态学操作可以根据道路的特点来对道路中心线进行细化或者消除不必要的噪点。

总结起来，图像处理方法可以较为有效地提取道路中心线。

通过灰度化、边缘检测、直线检测、曲线拟合和形态学操作等步骤，我们可以得到比较准确的道路中心线。

然而，由于不同道路的特点各不相同，所以在实际应用中，需要根据具体情况进行适当的调整和优化。

基于Hough变换和路径形态学的城区道路提取

ＬＩ Ｘ ｉ ｏ． ｎ．ＬＩ ａ Ｕ ａ ｄａ Ｕ Ｙ ｎ
（ ｃ ｏ ｌ ｆ ｏ ｕｅ ｃ ｎ ｅ ｎ ｆｒ ｔ ｎＴ ｃ ｎ ｌｇ ， ｉｏ ｉｇＮｏｍａ Ｕｎ ｖ ｒｉ ， ｌ ｎ １ ６ ８ ， ｈｎ ） Ｓ ｈ ｏ ｍｐ ｔ Ｓ ｉ ｃ ｄＩ ｏ ｍａ ｏ ｅ ｈ ｏ ｏ ｙ Ｌ ａ ｎｎ ｒ ｌ ｉｅ ｓ ｙ Ｄａｉ ０ １ Ｃ ｉａ ｏＣ ｒ ｅ ａ ｎ ｉ ｔ ａ １
Ｈ ｕ ｈ变换 检测主要道路 的方向及 长度 ， ｏｇ 建立邻接 图 ， 根据邻接 图确定路径的方 向和长度 ， 这些确定的路径看作狭长但并非完全笔直 的 将
结构元素 。实验结果表 明，该 方法不仅 能够检测出直线道路信息 ，还能检 测出宽的弯 曲的道路及细长 的曲率 比较小 的道路信息 。
［ ｓｒｃ ！Ａ ｃ ｒｉｇｔ ｅｃ ａａｔｒ ｔ ｓ ｆ ｒａ ａ ｉｈｒｓｌｔ ｎｒｍｏｅｓｎｉｇｉ ｇ ，ｈｓｐｐ ｒ ｒｓｎｓａ ｐ ｒａｈｔ ｘ ａｔｈ Ａｂ ｔａ ｔ ｃ ｏｄｎ ｔ ｈｒｃ ｉｉ ｂ ｎｒ ｄｉ ｈｇ — ｏｕｉ Ｏｈ ｅ ｓｃ ｏ ｕ ｏ ｎ ｅ ｏ ｅ ｔ ｅｓ ｎ ｍａ ｅ ｔｉ ａｅ ｅｅ ｔ ｎａｐｏｃ ｅｔ ｃ ｅ ｐ Ｏ ｒ ｔ
ｕ ｂ ｎ ｒ ａ ｒ ｍ ｉ ｈ－ｅ ｏ ｕ ｉ ｎ ｒ ｍｏ ｅ ｓ ｎ ｉ ｇ ｉ ｇ ｓ ｂａ ｅ ｎ Ｈｏ ｇ ｒ ｎｓｏ ｄ ｐ ｔ ｒ ｏ ｏ ｙ ｒ ａ ｏ ｄ ｆ ｏ ｈ ｇ ｒ ｓ ｌ ｔ ｅ ｔ ｅ ｓｎ ｍａ ｅ ｓ ｄ ｏ ｕ ｈ ｔａ ｆ ｒ ａ ａ ｈ ｍｏ ｐｈ ｌ ｇ ．Ｔｈ ｅ ｄ ｕｓ ｓ Ｈｏ ｇ ｒ ｎ ｆ ｍ Ｏ ｏ ｍ ｎ ｅ ｍ ￣ｏ ｅ ｕ ｈ ｔａ ｓｏｒ ｔ
构元素为直线 型结构元素 ，所以对于 曲率较大 的弯 曲道路不

道路提取——精选推荐

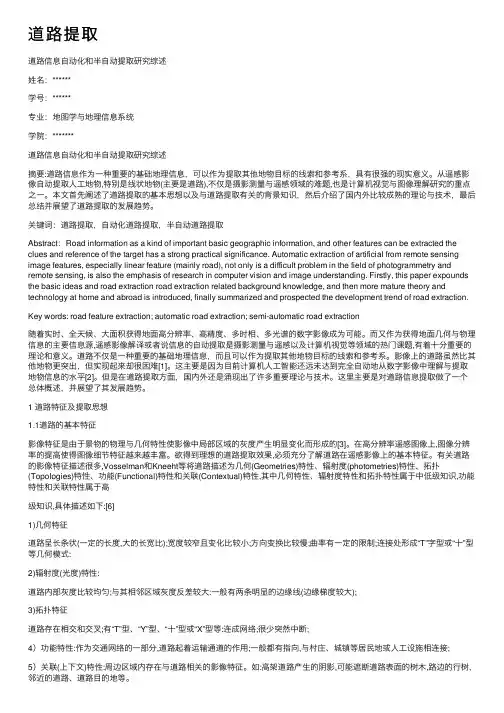

道路提取道路信息⾃动化和半⾃动提取研究综述姓名：******学号：******专业：地图学与地理信息系统学院：*******道路信息⾃动化和半⾃动提取研究综述摘要:道路信息作为⼀种重要的基础地理信息，可以作为提取其他地物⽬标的线索和参考系，具有很强的现实意义。

从遥感影像⾃动提取⼈⼯地物,特别是线状地物(主要是道路),不仅是摄影测量与遥感领域的难题,也是计算机视觉与图像理解研究的重点之⼀。

本⽂⾸先阐述了道路提取的基本思想以及与道路提取有关的背景知识，然后介绍了国内外⽐较成熟的理论与技术，最后总结并展望了道路提取的发展趋势。

关键词：道路提取，⾃动化道路提取，半⾃动道路提取Abstract：Road information as a kind of important basic geographic information, and other features can be extracted the clues and reference of the target has a strong practical significance. Automatic extraction of artificial from remote sensing image features, especially linear feature (mainly road), not only is a difficult problem in the field of photogrammetry and remote sensing, is also the emphasis of research in computer vision and image understanding. Firstly, this paper expounds the basic ideas and road extraction road extraction related background knowledge, and then more mature theory and technology at home and abroad is introduced, finally summarized and prospected the development trend of road extraction. Key words: road feature extraction; automatic road extraction; semi-automatic road extraction随着实时、全天候、⼤⾯积获得地⾯⾼分辨率、⾼精度、多时相、多光谱的数字影像成为可能。

基于ＨＲＮｅｔ的高分辨率遥感影像道路提取方法

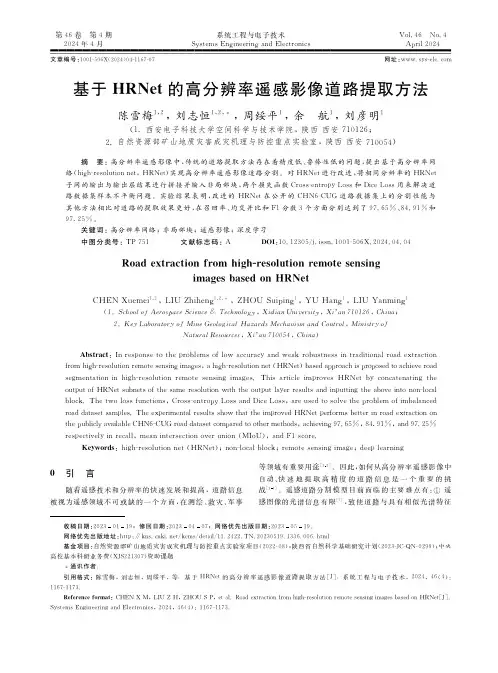

第４６卷　第４期２０２４年４月系统工程与电子技术ＳｙｓｔｅｍｓＥｎｇｉｎｅｅｒｉｎｇａｎｄＥｌｅｃｔｒｏｎｉｃｓＶｏｌ．４６　Ｎｏ．４Ａｐｒｉｌ２０２４文章编号：１００１ ５０６Ｘ（２０２４）０４ １１６７ ０７　网址：ｗｗｗ．ｓｙｓ ｅｌｅ．ｃｏｍ收稿日期：２０２３０１１９；修回日期：２０２３０４０７；网络优先出版日期：２０２３０５１９。
