arcgis道路面中心线提取道路面中心线提取是地理信息系统（GIS）中的一个重要功能，可以帮助我们更好地理解和分析道路网络。
在本文中，我们将探讨如何利用ArcGIS软件来提取道路面中心线，并讨论该过程的重要性和应用。
让我们了解一下什么是道路面中心线。
道路面中心线是指道路的中心轴线，即道路两侧边线的中间位置。
提取道路面中心线可以帮助我们分析道路网络的拓扑结构、交通流量分布以及道路规划等问题。
在城市规划、交通管理和环境评估等领域，道路面中心线的提取都具有重要的应用价值。
在ArcGIS中，提取道路面中心线可以通过多种方法实现。
一种常用的方法是基于道路面的几何特征进行提取。
首先，我们需要将道路面图层导入到ArcGIS软件中，并进行必要的预处理工作，例如清理和修复道路面的几何错误。
然后，我们可以利用ArcGIS的工具和功能来提取道路面的中心线。
在ArcGIS中，有几种工具可以用来提取道路面中心线，例如线性参考工具、最小二乘法等。
其中，线性参考工具可以根据道路面的几何特征来计算道路面中心线的位置。
最小二乘法则是利用统计学方法来拟合道路面的几何形状，从而提取道路面中心线。
除了基于几何特征的方法，还可以利用道路面的属性信息来提取道路面中心线。
例如，我们可以根据道路面的道路等级、交通流量、道路宽度等属性信息来推测道路面中心线的位置。
这种方法可以通过分析和建模道路面的属性信息来实现，可以提高道路面中心线的提取精度和可靠性。
道路面中心线提取的结果可以以多种方式进行展示和应用。
一种常见的方式是将提取的道路面中心线图层与其他地理数据进行叠加分析。
例如，我们可以将道路面中心线与交通流量数据进行叠加，从而分析道路网络的拥堵情况和交通状况。
另外，道路面中心线的提取结果还可以用来进行道路规划、交通导航和城市规划等工作。
道路面中心线的提取是GIS中的一个重要功能，可以帮助我们更好地理解和分析道路网络。
在ArcGIS中，可以利用几何特征和属性信息来提取道路面中心线，并通过叠加分析和应用来实现对道路网络的深入分析和应用。
收稿日期:2002-10-10作者简介:刘军生(1976-),男,吉林长春市人,硕士,主要从事卫星遥感图像处理与数字化的研究;刘吉平(1957-),男,湖南安化人,博士、副教授,主要从事遥感图像处理,模式识别和遥感地质研究。

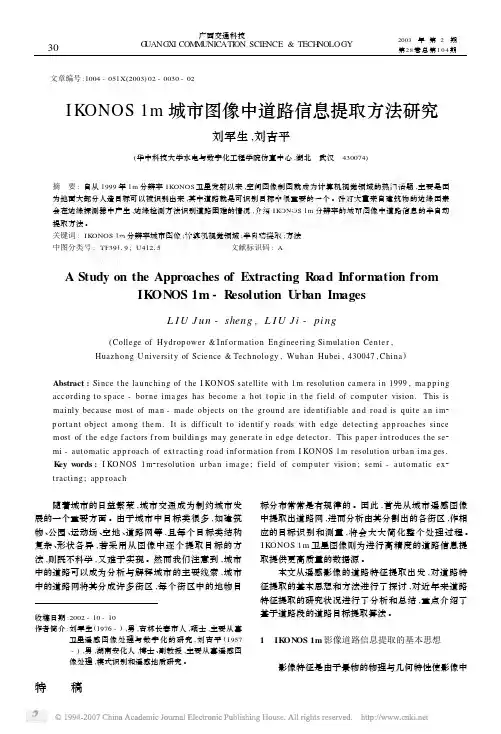

文章编号:1004-051X (2003)02-0030-02I KONOS 1m 城市图像中道路信息提取方法研究刘军生,刘吉平(华中科技大学水电与数字化工程学院仿真中心,湖北 武汉 430074)摘 要:自从1999年1m 分辨率IKONOS 卫星发射以来,空间图像制图就成为计算机视觉领域的热门话题,主要是因为地面大部分人造目标可以被识别出来,其中道路就是可识别目标中很重要的一个。
针对大量来自建筑物的边缘因素会在边缘探测器中产生,边缘检测方法识别道路困难的情况,介绍IKONOS 1m 分辨率的城市图像中道路信息的半自动提取方法。
关键词:IKONOS 1m 分辨率城市图像;计算机视觉领域;半自动提取;方法中图分类号:TP39119;U41215 文献标识码:AA Study on the Approaches of Extracting R oad Inform ation from IK ON OS 1m -R esolution U rban Im agesL I U J un -sheng ,L I U Ji -pi ng(College of Hydrop owe r &I nf or mation En gi nee ri ng Si mulation Ce nte r ,Huaz hong U nive rsit y of Scie nce &Tec h nolo gy ,Wuha n Hubei ,430047,Chi na )Abstract :Si nce t he launc hi n g of t he I KONOS satellite wit h 1m resolution ca me ra i n 1999,ma ppi ngaccordi ng t o sp ace -bor ne i ma ges has become a hot t opic i n t he f ield of comp ute r vision.This is mai nly because most of ma n -ma de objects on t he ground a re ide ntif ia ble a nd roa d is quite a n i m 2p orta nt object a mong t he m.It is diff icult t o ide ntif y roa ds wit h e dge detecti ng app roac hes si nce most of t he e dge f act ors f rom buildi n gs ma y ge ne rate i n e dge detect or.This p ap e r i nt roduces t he se 2mi -aut omatic app roac h of ext racti n g roa d i nf or mation f rom I KO NOS 1m resolution urba n i ma ges.K ey w ords :I KONOS 1m 2resolution urba n i ma ge ;f ield of comp ute r vision ;se mi -aut omatic ex 2t racti ng ;app roac h 随着城市的日益繁荣,城市交通成为制约城市发展的一个重要方面。
1 引言道路边界是划定车辆行驶范围的重要结构，边界信息精确提取可为高精度地图导航、辅助无人驾驶车辆自动定位、感知与行驶规划提供重要信息。
车载激光扫描技术能有效获取大范围内目标物的高精度、高密度三维空间信息，详细描述目标形态，对专题提取道路信息具有明显优势，可有效构建道路各部件形态特征、空间特征，为道路边界信息提取提供数据支撑[1-3]。
目前，已有相关学者开展三维激光点云道路结构信息提取研究，如文献[3]通过计算点云邻域内的高程突变特征提取边界；文献[4]将激光扫描数据分割为扫描线形式，采用移动窗口方法计算邻域内点云高程差、点密度与坡度值等指标，分析点云分布特征，构建路肩模型，提取道路边界信息。
文献[5]利用回波强度信息构建强度图，采用LSD 直线检测提取道路边界。
本文提出一种基于点云局部最优邻域多特征估算的市区道路边界线提取方法，利用高精度车载激光扫描技术获取研究区道路高精度三维点云数据，通过分析点云数据，综合考虑点云的特征信息，采用渐进加密三角网进行点云滤波，实现地面与地物点分离，并以实地数据为例进行算法精度检验，证明了该方法的可行性。

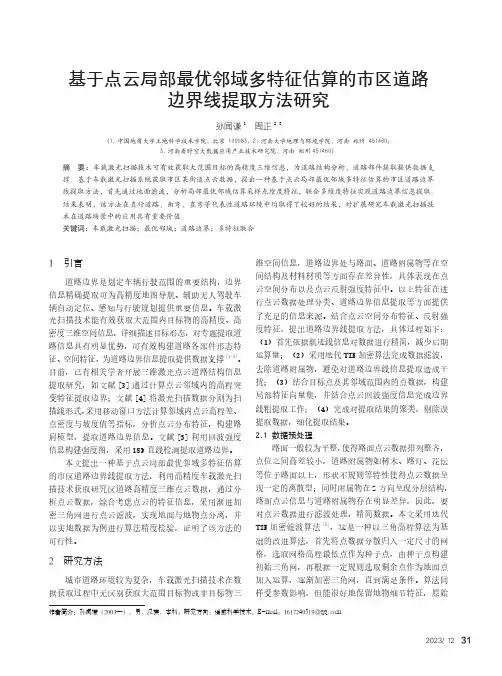

2 研究方法城市道路环境较为复杂，车载激光扫描技术在数据获取过程中无区别获取大范围目标物或非目标物三基于点云局部最优邻域多特征估算的市区道路边界线提取方法研究孙闻谦1 周正2,3（1.中国地质大学土地科学技术学院，北京 100083；2.河南大学地理与环境学院，河南 郑州 451460；3.河南省时空大数据应用产业技术研究院，河南 郑州451460）摘 要：车载激光扫描技术可有效获取大范围目标的高精度三维信息，为道路结构分析、道路部件提取提供数据支撑。
基于车载激光扫描系统获取市区某街道点云数据，提出一种基于点云局部最优邻域多特征估算的市区道路边界线提取方法，首先通过地面滤波，分析局部最优邻域估算采样点维度特征，联合多维度特征实现道路边界信息提取。
结果表明，该方法在直行道路、曲弯、直弯等代表性道路环境中均取得了较好的结果，对扩展研究车载激光扫描技术在道路场景中的应用具有重要价值。

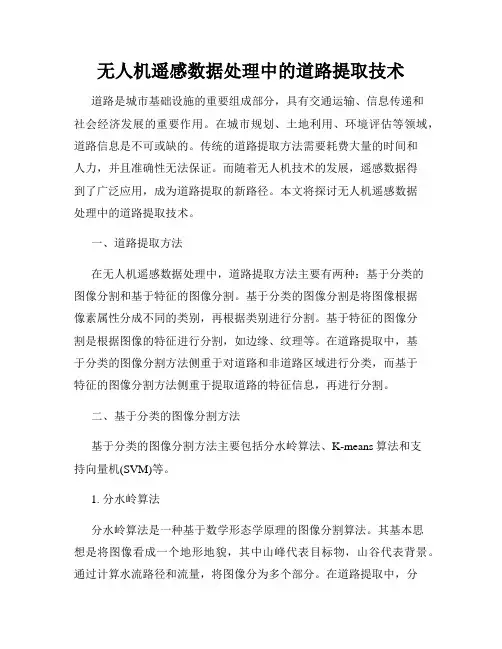

无人机遥感数据处理中的道路提取技术道路是城市基础设施的重要组成部分，具有交通运输、信息传递和社会经济发展的重要作用。
在城市规划、土地利用、环境评估等领域，道路信息是不可或缺的。
传统的道路提取方法需要耗费大量的时间和人力，并且准确性无法保证。
而随着无人机技术的发展，遥感数据得到了广泛应用，成为道路提取的新路径。
本文将探讨无人机遥感数据处理中的道路提取技术。
一、道路提取方法在无人机遥感数据处理中，道路提取方法主要有两种：基于分类的图像分割和基于特征的图像分割。
基于分类的图像分割是将图像根据像素属性分成不同的类别，再根据类别进行分割。
基于特征的图像分割是根据图像的特征进行分割，如边缘、纹理等。
在道路提取中，基于分类的图像分割方法侧重于对道路和非道路区域进行分类，而基于特征的图像分割方法侧重于提取道路的特征信息，再进行分割。
二、基于分类的图像分割方法基于分类的图像分割方法主要包括分水岭算法、K-means算法和支持向量机(SVM)等。
1. 分水岭算法分水岭算法是一种基于数学形态学原理的图像分割算法。
其基本思想是将图像看成一个地形地貌，其中山峰代表目标物，山谷代表背景。
通过计算水流路径和流量，将图像分为多个部分。
在道路提取中，分水岭算法通常将图像中的强边缘、梯度较大的位置作为道路边界来提取。
2. K-means算法K-means算法是一种基于聚类的图像分割算法。
该算法利用数据点之间的相似度进行聚类分组，并对每个聚类分组分配一个质心。
在道路提取中，K-means算法首先通过像素点的RGB颜色空间进行聚类分组，并将道路像素点判别为另一个聚类分组。
3. 支持向量机(SVM)支持向量机是一种常用的分类算法，其核心思想是通过找到一个最大的判定面，将训练数据分成不同的类别。
在道路提取中，SVM需要通过训练数据来确定道路和非道路像素点之间的判别面，并将道路像素点判别到道路类别中。
三、基于特征的图像分割方法基于特征的图像分割方法主要包括边缘检测、形态学分析和纹理分析等。
arcgis道路中心线提取一、背景在GIS领域中，道路中心线提取是一个非常重要的任务。
道路中心线是道路要素的核心部分，它可以用来进行交通规划、道路设计、交通管理等方面的工作。
因此，如何快速、准确地提取道路中心线成为了GIS领域中一个重要的研究课题。
二、arcgis道路中心线提取方法1.数据准备在进行arcgis道路中心线提取之前，需要先准备好相关数据。
这些数据包括：影像数据、DEM数据、道路矢量数据等。
其中，影像数据和DEM数据用于提取地形特征，而道路矢量数据则用于辅助确定道路位置。
2.影像预处理在进行影像预处理时，需要对原始影像进行一系列的处理操作。
首先，需要对影像进行大气校正和辐射校正，以消除大气和辐射对影像质量的影响。
其次，在进行图像分割时，需要选择合适的分割算法，并设置合适的参数值。
3.DEM处理DEM是数字高程模型（Digital Elevation Model）的缩写。
在进行DEM处理时，需要对原始DEM进行滤波去噪和填洼操作。
这样可以使得DEM更加平滑，并且填补DEM中的洼地。
4.道路提取在进行道路提取时，可以利用多种算法来实现。
其中，常用的算法包括：边缘检测算法、模板匹配算法、基于区域生长的算法等。
在选择算法时，需要根据具体情况进行选择，并设置合适的参数值。
5.道路中心线提取在进行道路中心线提取时，可以利用多种方法来实现。
其中，常用的方法包括：基于几何特征的方法、基于图像分析的方法、基于拓扑关系的方法等。
在选择方法时，需要根据具体情况进行选择，并设置合适的参数值。
6.结果评估在进行arcgis道路中心线提取之后，需要对结果进行评估。
评估指标包括：精度、召回率、F1值等。
通过对结果进行评估，可以得到提取结果的质量，并对后续工作做出相应调整。
三、arcgis道路中心线提取案例以某城市为例，在arcgis平台上实现了道路中心线提取。
具体步骤如下：1.数据准备首先收集了该城市影像数据、DEM数据和道路矢量数据，并将其导入到arcgis平台中。

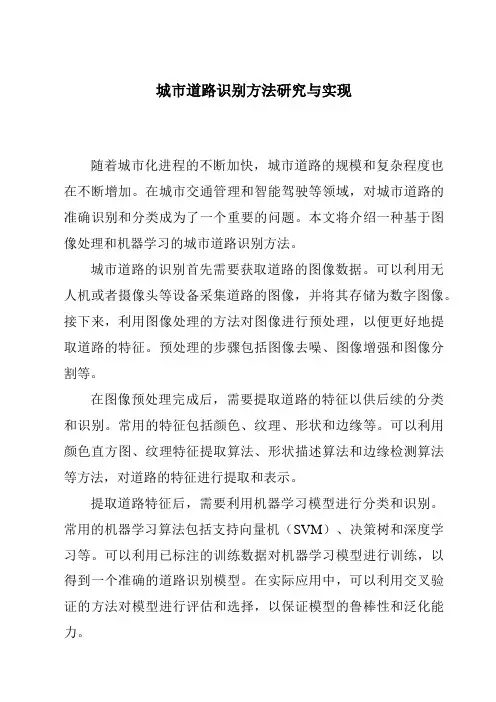

城市道路识别方法研究与实现随着城市化进程的不断加快，城市道路的规模和复杂程度也在不断增加。
在城市交通管理和智能驾驶等领域，对城市道路的准确识别和分类成为了一个重要的问题。
本文将介绍一种基于图像处理和机器学习的城市道路识别方法。
城市道路的识别首先需要获取道路的图像数据。
可以利用无人机或者摄像头等设备采集道路的图像，并将其存储为数字图像。
接下来，利用图像处理的方法对图像进行预处理，以便更好地提取道路的特征。
预处理的步骤包括图像去噪、图像增强和图像分割等。
在图像预处理完成后，需要提取道路的特征以供后续的分类和识别。
常用的特征包括颜色、纹理、形状和边缘等。
可以利用颜色直方图、纹理特征提取算法、形状描述算法和边缘检测算法等方法，对道路的特征进行提取和表示。
提取道路特征后，需要利用机器学习模型进行分类和识别。
常用的机器学习算法包括支持向量机（SVM）、决策树和深度学习等。
可以利用已标注的训练数据对机器学习模型进行训练，以得到一个准确的道路识别模型。
在实际应用中，可以利用交叉验证的方法对模型进行评估和选择，以保证模型的鲁棒性和泛化能力。
最后，将训练好的道路识别模型应用于实际的道路图像。
通过将图像输入到模型中，可以得到道路的分类和识别结果。
可以将结果以可视化的方式展示，或者将结果与其他交通数据进行关联，以提供更多的交通管理和决策支持。
总之，城市道路识别方法的研究和实现是一个复杂而重要的任务。
通过图像处理和机器学习的方法，可以有效地识别和分类城市道路。
这对于提高城市交通管理的智能化水平、实现智能驾驶等都具有重要意义。
未来，随着技术的不断发展和进步，城市道路识别方法将会更加准确和高效。

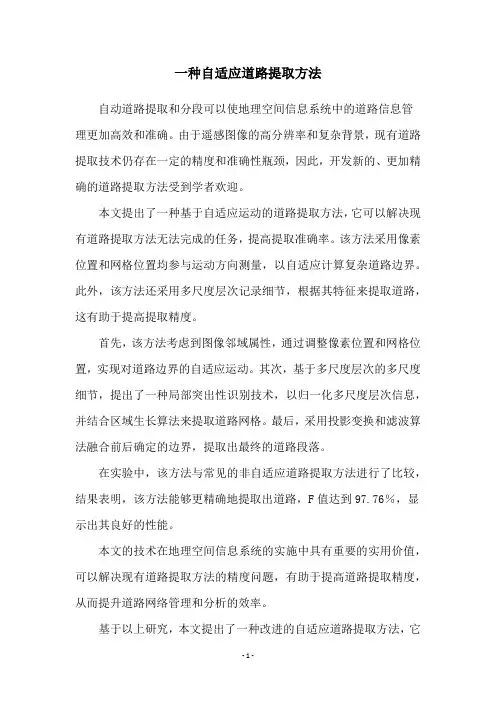

一种自适应道路提取方法自动道路提取和分段可以使地理空间信息系统中的道路信息管理更加高效和准确。
