下载文档原格式
地下室防水工程的质量通病：一、结构自防水顾名思义就是依靠混凝土自身的密实度抵抗地下水的侵蚀。
但是由于施工原因，混凝土构件自身的缺陷造成渗漏。
1、混凝土蜂窝、麻面、露筋、孔洞等造成地下室渗水；2、混凝土结构的施工缝也是极易发生渗水的位置，其渗水主要原因为施工缝留设位置不当；施工缝清理不净，新旧混凝土未能很好结合；钢筋过密，混凝土捣实有困难等；3、混凝土裂缝产生渗漏；4、预埋件部位产生渗漏。
产生渗漏的原因有预埋件过密，埋件周围混凝土振捣不密实；在混凝土终凝前碰撞预埋件，使预埋件松动；预埋件铁脚过长，穿透混凝土层，又没按规定焊好止水环；预埋管道自身有裂缝、砂眼等病，地下水通过管壁渗漏等；5、地下室的后浇带处理不合理产生渗漏；6、地下室外墙的穿墙螺栓眼位置处理不当造成渗漏。
二、卷材防水施工引起的渗漏1、地下室底板结构复杂，卷材防水施工时，卷材施工不到位，造成底板漏水；2、含有地下水的底板，由于降水不到位，混凝土垫层潮湿，造成涂刷的冷底子油不沾，致使防水卷材与垫层无法结合成一体，造成底板渗水；3、基础为桩基础的，由于桩头防水处理不好，造成底板渗水；4、地下室外墙混凝土浇筑完后，拆模后，还未等混凝土表面干透，就开始做防水，造成卷材与墙体不粘接，致使墙体卷材渗漏；5、做卷材防水时，卷材搭接不够，阴阳角附加毡做的不规矩，这些部位容易造成破坏，致使漏水；6、外墙回填土时，防水保护层对卷材造成挤压，致使卷材破坏，造成墙体渗水。
地下室防水工程的防治措施：一、混凝土构件的渗漏1、混凝土蜂窝、麻面、露筋、孔洞等造成地下室渗水，主要原因是配合比不准，坍落度过小，长距离运输和自由入模高度过大，造成混凝土离析；局部钢筋密集或预留洞口的下部混凝土无法进入，振捣不实或漏振，跑模漏浆等。
针对以上情况对混凝土应严格计量，搅拌均匀，长距离运输后要进行二次搅拌。
对于自由入模高度过高者，应使用串桶滑槽，浇筑应按施工方案分层进行，振捣密实。
对于钢筋密集处，可调整石子级配，较大的预留洞下，应预留浇筑口。

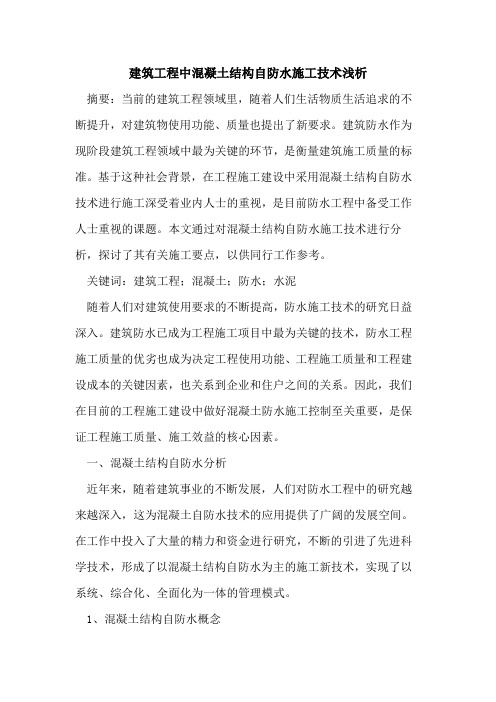

建筑工程中混凝土结构自防水施工技术浅析摘要：当前的建筑工程领域里，随着人们生活物质生活追求的不断提升，对建筑物使用功能、质量也提出了新要求。
建筑防水作为现阶段建筑工程领域中最为关键的环节，是衡量建筑施工质量的标准。
基于这种社会背景，在工程施工建设中采用混凝土结构自防水技术进行施工深受着业内人士的重视，是目前防水工程中备受工作人士重视的课题。
本文通过对混凝土结构自防水施工技术进行分析，探讨了其有关施工要点，以供同行工作参考。
关键词：建筑工程；混凝土；防水；水泥随着人们对建筑使用要求的不断提高，防水施工技术的研究日益深入。
建筑防水已成为工程施工项目中最为关键的技术，防水工程施工质量的优劣也成为决定工程使用功能、工程施工质量和工程建设成本的关键因素，也关系到企业和住户之间的关系。
因此，我们在目前的工程施工建设中做好混凝土防水施工控制至关重要，是保证工程施工质量、施工效益的核心因素。
一、混凝土结构自防水分析近年来，随着建筑事业的不断发展，人们对防水工程中的研究越来越深入，这为混凝土自防水技术的应用提供了广阔的发展空间。
在工作中投入了大量的精力和资金进行研究，不断的引进了先进科学技术，形成了以混凝土结构自防水为主的施工新技术，实现了以系统、综合化、全面化为一体的管理模式。
1、混凝土结构自防水概念混凝土结构自防水技术是在施工中高低是利用密实性好、渗透性能高的材料形成的防水混凝土结构施工技术。
混凝土结构作为一个较为常见的承重体系，其结构本身既存在着承重性能高，又需要具备着防水性要求。
在目前的防水工程中，大多混凝土结构都是以有机或者无机胶结材料为主，在固化的时候必然会产生收缩而引起内应力，而水泥无机胶结材料还会由于多余水分的蒸发而产生干缩应力。
在这种基础上，混凝土结构要想达到高性能防水要求，就必须要在水泥或者混凝土施工建设中提高工程质量、加大施工建设力度，从而实现高密度、高防水性能的要求。
2、防水混凝土的陪和在混凝土结构施工的过程中，水泥品种的选择、结构设计和施工技术的应用是保证混凝土防水性能的关键。

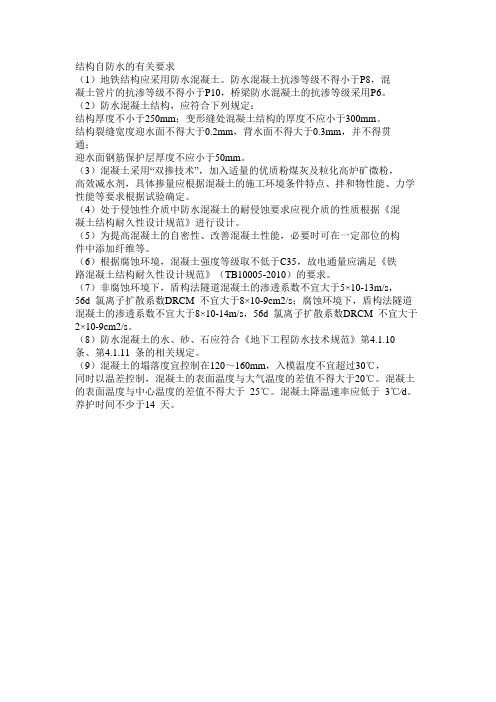

结构自防水的有关要求（1）地铁结构应采用防水混凝土。
防水混凝土抗渗等级不得小于P8，混凝土管片的抗渗等级不得小于P10，桥梁防水混凝土的抗渗等级采用P6。
（2）防水混凝土结构，应符合下列规定：结构厚度不小于250mm；变形缝处混凝土结构的厚度不应小于300mm。
结构裂缝宽度迎水面不得大于0.2mm，背水面不得大于0.3mm，并不得贯通；迎水面钢筋保护层厚度不应小于50mm。
（3）混凝土采用“双掺技术”，加入适量的优质粉煤灰及粒化高炉矿微粉，高效减水剂，具体掺量应根据混凝土的施工环境条件特点、拌和物性能、力学性能等要求根据试验确定。
（4）处于侵蚀性介质中防水混凝土的耐侵蚀要求应视介质的性质根据《混凝土结构耐久性设计规范》进行设计。
（5）为提高混凝土的自密性、改善混凝土性能，必要时可在一定部位的构件中添加纤维等。
（6）根据腐蚀环境，混凝土强度等级取不低于C35，故电通量应满足《铁路混凝土结构耐久性设计规范》（TB10005-2010）的要求。
（7）非腐蚀环境下，盾构法隧道混凝土的渗透系数不宜大于5×10-13m/s，56d 氯离子扩散系数DRCM 不宜大于8×10-9cm2/s；腐蚀环境下，盾构法隧道混凝土的渗透系数不宜大于8×10-14m/s，56d 氯离子扩散系数DRCM 不宜大于2×10-9cm2/s。
（8）防水混凝土的水、砂、石应符合《地下工程防水技术规范》第4.1.10 条、第4.1.11 条的相关规定。
（9）混凝土的塌落度宜控制在120～160mm，入模温度不宜超过30℃，同时以温差控制，混凝土的表面温度与大气温度的差值不得大于20℃。
混凝土的表面温度与中心温度的差值不得大于25℃。
混凝土降温速率应低于3℃⁄d。
养护时间不少于14 天。
钢筋混凝土结构自防水施工技术摘要：钢筋混凝土结构自防水是利用密实性好、抗渗性能高的防水混凝土，作为结构的承重体系，结构本身既承重又防水所以得到广泛运用，本文浅谈钢筋混凝土结构自防水施工的技术。
关键词：钢筋混凝土结构；自防水；施工技术Abstract: the reinforced concrete structure is to use the waterproofing density of anti-permeability, high waterproof concrete, for the structure of bearing system, structure itself is bearing and waterproof so widely used, this paper discuss the reinforced concrete structure in waterproof construction technology.Keywords: reinforced concrete structure; Since the waterproof; Construction technology一、防水混凝土施工前的准备①做好基坑的排水。
基坑要清理干净，不得有泥浆、杂物等，严防地下水或地面水流人基坑造成积水，影响混凝土的强度和抗渗性。
②模板应表面平整、支撑牢固、拼缝严密不漏浆。
固定模板时，严禁用铁丝穿过防水混凝土结构，以防在混凝土内部形成渗水通道。
如必须用对拉螺栓来固定模板，则应在预埋套管或螺栓上至少加焊(必须满焊)一个直径为80～100mm 的止水环。
若止水环是满焊在预埋套管上的，则拆模后，拔出螺栓，用膨胀水泥砂浆封堵套管；若止水环是满焊在螺栓上的，则拆模后，将露出防水混凝土的螺栓两端多余部分割去。
二、防水混凝土的施工防水混凝土的施工操作顺序是：配料——搅拌——运输——浇捣——养护——拆模——回填。
高层建筑和多层住宅进年来的广泛普及，车辆平均拥有量的增加，停车位数量需求的随之增加，地下室开发与利用的社会效益和经济效益越来越大。
相关数据表明，建筑物地下室防水失效、渗漏水的状况普遍存在，但地下室防水一旦失败从技术上说很难补救，而且相关花费成本也会很高，维修工期长，不只影响结构安全，建筑物的正常使用也无法保证。
地下室混凝土的自防水功能地下室防水一般采用结构自防水和附加防水两道防水方式。
结构自防水主要是指，结构钢筋混凝土自身具有自防水功能，外防水附加柔性防水材料。
工程实施过程中，附加防水层用SBS改性沥青防水卷材，接头多，采用空铺法，施工中一旦有损坏或接头有渗漏，受压力作用，地下水渗入到外防水层内部，外防水层就失去了防水作用。
柔性外防水层因房屋整体荷载的增加，在地基及垫层变形、沉降的情况下，在每平米几十吨的压力下，容易受到损坏。
所以地下室附加外防水层的防水作用在理论上存在，但在实际使用中未能充分发挥防水作用，实际要依靠结构钢筋混凝土的自防水功能，地下室防水不渗漏的关键要保证抗渗混凝土浇注密实、不留缝隙。
因此工程实践中，可以取消地下室附加外防水层，以节约地下室防水费用，降低工程造价。
结构混凝土自防水材料具有提高混凝土的抗渗、抗裂的性能，是无机多孔复合材料，如果能采取提高混凝土密实度的措施，就可以改善建筑物内部的布局，减少渗漏水的可能，处理得当就可完全阻挡侵入的地下水。
原材料精选，合理配比混凝土，掺加水泥基渗透结晶防水涂料（CCCW）抗裂密实剂与DPS 减水剂等方法可以提高混凝土防水性能。
在原材料优选和混凝土级配优化方面，首先，各种原材料质量必须高，含泥量等多项要求要严格符合。
水泥要选用水化热较低的品种，来避免水热化，硬化收缩产生裂缝的情况。
粉煤灰加一些的话，可以用来降低混凝土的水灰比，提高混凝土的紧密性和抗渗性。
为了减少混凝土中毛细孔、沉降缝隙、接触孔等，阻断其形成渗水通道，要严格对水灰比、含砂率、水泥用量和灰砂比进行控制。

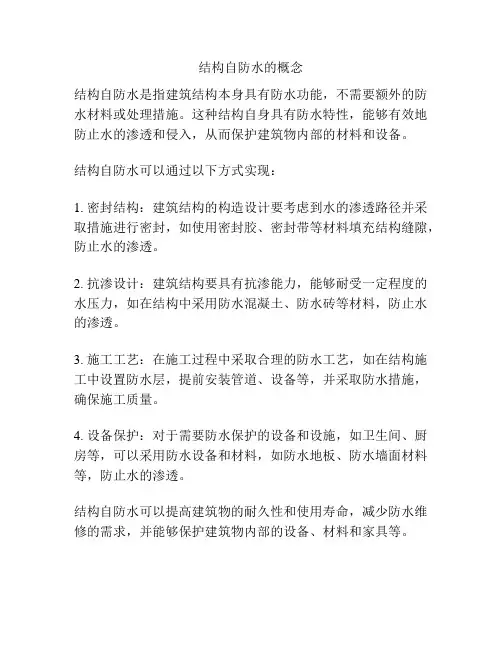

结构自防水的概念
结构自防水是指建筑结构本身具有防水功能，不需要额外的防水材料或处理措施。
这种结构自身具有防水特性，能够有效地防止水的渗透和侵入，从而保护建筑物内部的材料和设备。
结构自防水可以通过以下方式实现：
1. 密封结构：建筑结构的构造设计要考虑到水的渗透路径并采取措施进行密封，如使用密封胶、密封带等材料填充结构缝隙，防止水的渗透。
2. 抗渗设计：建筑结构要具有抗渗能力，能够耐受一定程度的水压力，如在结构中采用防水混凝土、防水砖等材料，防止水的渗透。
3. 施工工艺：在施工过程中采取合理的防水工艺，如在结构施工中设置防水层，提前安装管道、设备等，并采取防水措施，确保施工质量。
4. 设备保护：对于需要防水保护的设备和设施，如卫生间、厨房等，可以采用防水设备和材料，如防水地板、防水墙面材料等，防止水的渗透。
结构自防水可以提高建筑物的耐久性和使用寿命，减少防水维修的需求，并能够保护建筑物内部的设备、材料和家具等。
混凝土结构自防水名词解释简介混凝土结构自防水是指在混凝土结构中使用具有自防水功能的材料或采用特定的施工方法，使混凝土自身具备防水性能。
本文将对混凝土结构自防水相关的名词进行解释和说明。
混凝土混凝土是一种由水泥、粗骨料、细骨料和适量掺合料按一定比例配制而成的人造材料。
它具有优良的耐久性、强度和稳定性，并且在干燥环境下能够硬化、凝固。
混凝土常用于建筑物、桥梁、水利工程等工程中。
结构结构是指由多个构件组成的整体。
在混凝土结构中，构件包括柱、梁、板等。
混凝土结构通过构件的组合形成整体，承受和传递荷载。
自防水自防水是指通过使用具有防水功能的材料或采用特定的施工方法，使混凝土结构具备一定的防水性能。
自防水能够减少或避免水的渗透和渗漏，可以提高结构的耐久性和安全性。
混凝土结构自防水方法密实混凝土密实混凝土是指通过改变混凝土的配合比、使用适量的矿物掺合料和添加剂，以及采用震动、振捣等工艺措施，使混凝土达到较高的密实度。
密实混凝土具有较低的孔隙率和较高的耐久性，可以有效提高混凝土结构的防水性能。
防渗混凝土防渗混凝土是指通过掺入特殊的防渗剂，使混凝土具有较好的抗渗性能。
防渗剂可以填塞混凝土中的孔隙和微裂缝，阻止水分的渗透和渗漏。
防渗混凝土在工程中应用广泛，可以有效降低结构的维修和修复成本。
加固混凝土加固混凝土是指对混凝土进行加固修复，使其具有更好的防水性能。
常用的加固混凝土方法包括钢筋加固、碳纤维加固和纤维增强等。
这些方法可以增强混凝土的抗拉强度和韧性，提高其耐久性和防水性能。
防水涂层防水涂层是指涂覆在混凝土表面的防水材料。
防水涂层可以通过形成一个连续、紧密的保护层，防止水分的渗透和渗漏。
常用的防水涂层材料有聚氨酯涂料、环氧树脂涂料和丙烯酸乳液等。
防水涂层通常需要在施工后进行定期检查和维护，以保证其长期防水效果。
混凝土结构自防水材料防水剂防水剂是一种可用于混凝土中的材料，可以通过填充孔隙、修复裂缝和提高混凝土的抗渗性能，从而实现混凝土结构的自防水。
成都市xxxxxxxxxxxxxxxxxxxxx工程混凝土结构自防水施工方案xxxxxxxxxxxxxxx工程有限公司2010年xx月x日一、工程概况二、结构自防水1、材料要求本工程采用商品混凝土，用于防水混凝土的水泥应符合下列规定：（1）在受侵蚀性介质作用时，应按介质的性质选用相应的水泥品种；（2）不得使用过期或受潮结块的水泥，并不得将不同品种或强度等级的水泥混合使用。
（3）防水混凝土选用矿物掺合料时，应符合下列规定：○1粉煤灰的品质应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB l596的有关规定，粉煤灰的级别不应低于Ⅱ级，烧失量不应大于5％，用量宜为胶凝材料总量的20％～30％，当水胶比小于0．45时，粉煤灰用量可适当提高；○2硅粉的品质应符合表4．1．9的要求，用量宜为胶凝材料总量的2％一5％；○3粒化高炉矿渣粉的品质要求应符合现行国家标准《用于水泥和混凝土中的粒化高炉矿渣粉》GB／T18046的有关规定；（4）使用复合掺合料时，其品种和用量应通过试验确定。
（5）用于防水混凝土的砂、石，应符合下列规定：○1宜选用坚固耐久、粒形良好的洁净石子；最大粒径不宜大于40mm，泵送时其最大粒径不应大于输送管径的1／4；吸水率不应大于1．5％；不得使用碱活性骨料；石子的质量要求应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》JGJ 53的有关规定；○2砂宜选用坚硬、抗风化性强、洁净的中粗砂，不宜使用海砂；砂的质量要求应符合国家现行标准《普通混凝土用砂质量标准及检验方法》JGJ 52的有关规定。
（6）用于拌制混凝土的水，应符合国家现行标准《混凝土用水标准》JGJ 63的有关规定。
（7）防水混凝土可根据工程需要掺入减水剂、膨胀剂、防水剂、密实剂、引气剂、复合型外加剂及水泥基渗透结晶型材料，其品种和用量应经试验确定，所用外加剂的技术性能应符合国家现行有关标准的质量要求。
（8）防水混凝土可根据工程抗裂需要掺入合成纤维或钢纤维，纤维的品种及掺量应通过试验确定。
摘要：目前在我国城市的基建项目中，地下工程的数量及面积较以前有了明显的增加，尤其在民用建设项目的建设中，由于土地价格的上升，为了提高土地的利用率，高层建筑随之增多，而一般的高层建筑均设置地下室，另外利用公园、广场、绿地等修建地下人防工程、地下停车场工程也将成为一种发展趋势。
关键词：地下工程防水混凝土1、卫生间防水由谁来做？现在卫生间防水都是由泥工在做，由于泥工没有受过专业的防水培训，对防水材料、施工要点及防水的注意事项不明确。
认为只要拿了材料做上就好了，其实很多防水涂料是双组份的，需要按照一定的比例配比搅拌才能施工；因此产生装修后还是渗漏的现象。
防水施工有一套规范的程序要求，不是拿了材料就做的；所以应该请专业的防水公司和专业防水施工人员来施工。
为了保证地下工程在峻工后的正常使用，以及减少维护费用，解决好地下工程的防渗漏工作是关键。
通过对一些地下工程施工过程及竣工后使用情况的调查，发现造成地下工程渗漏的主要原因就是防水层质量不可靠，而混凝土自身又存在诸多问题，使抗渗能力大打折扣。
防水层质量不过关，主要是材料方面和施工方面的原因，也有设计方面的问题。
笔者主要从提高混凝土本身抗渗能力的方面进行探讨。
按防水工程的重要性，地下工程的防水等级分为四级，不管哪个防水等级，结构自防水是根本防线，因此在施工中分析影响防水混凝土自防水效果的相关因素，采取相应预防措施，改善混凝土自身的抗渗能力，成为施工人员关注的重点。
防水混凝土的自防水效果影响因素主要有以下几点：1、混凝土防水剂的选择及配合比的设计：2、原材料的质量控制及准确计量；3、施工中的振捣及细部结构(施工缝、变形缝、后浇带、钢筋撑角、穿墙管、穿墙螺栓、桩头等)的处理；4、混凝土的拆模时间及拆模后的养护。
一、防水剂的选择及配合比的设计,为了提高自防水混凝土的抗渗能力，人们在防水材料的研究上倾注了巨大的精力，防水材料的性能有了很大的改善。
如中国建筑材料科学研究院研制成功的U型膨胀剂就是一种良好的防水抗渗材料。
在混凝土中掺入l0%一14%U型膨胀剂，能使得混凝土抗渗能力提高1—2倍，达S30，因此选择一种应用成熟的、效果较好的混凝土防水剂是混凝土配合比设计成功的前提。
选择了性能良好的膨胀剂。
还必须选择有相应资质和能力的试验室进行配合比设计，进行配合比设计时的抗渗水压值应比设计值提高0.2Mpa，水泥用量≥300kg／m’，砂率宜为35—45%，水灰比≤O.55，入泵坍落度不宜大于140mm。
另外，采用商品混凝土时必须考虑路途远近及道路运输状况，适当延长混凝土的初凝时间，避免浇筑过程中出现冷缝，并推迟水泥水化热峰值出现时间，减小温度裂缝。
2、变形缝的施工为避免止水带局部出现卷边或接头粘接不牢，在施工中应采取以下几项措施：①选购止水带时应按图纸要求选购长度能够满足底板加两侧墙板的长度尺寸，如长度不能满足要求而需接长时，可采用氯丁型801胶结剂粘结，并用木制的夹具夹紧，最好采用热挤压粘结方法，以保证粘结效果。
②止水带安装过程中的支模和其他工序施工中，要注意不应有金属一类的硬物损伤止水带。
③浇注混凝土时，应先将底板处的止水带下侧混凝土振捣密实，并密切注意止水带有无上翘现象；对墙板处的混凝土应从止水带两侧对称振捣，并注意止水带有无位移现象，使止水带始终居于中间位置。
④为便于施工，变形缝中填塞的衬垫材料应改用聚苯乙烯泡沫塑料板或沥青浸泡过的木丝板。
1、卫生间防水施工的准备工作(1)在卫生间防水分项工程施工前，应由技术人员编写《卫生间防水施工方案》，经监理单位及建设单位审批通过后方可施工。
(2)防水材料要有正规的出厂合格证及性能检验报告，进场后必须进行复检，合格后方可使用。
(3)结构施工时卫生间穿楼板管道预留洞的位置要准确，管道安装前要用线坠吊线检查，确保管道周围缝隙不小于30mm，个别位置不准确的孔洞应用水钻开孔，严禁随意剔凿。
(4)卫生间墙体根部应做高度不小于200mm的混凝土现浇带，现浇带与楼板要一次整体现浇。
(5)热水及暖气管道穿楼板要使用套管，套管顶部应高出装饰地面50mm，下部应与楼板底面相平，安装前应准确计算其长度。
穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面要光滑。
(6)居室地面施工时应在卫生间门口处预留300mm宽做防水，待卫生间防水层施工完毕后与防水保护层一起施工，见图1。
(7)埋入地面的冷热水管道严禁从卫生间门口进入卫生间，应沿墙暗铺至墙面防水层上面穿墙进入卫生间。
2、混凝土的拆模时间及拆模后的养护防水混凝土宜延长带模养护时间，拆模后的竖向构件，如地下室侧壁等，应采用涂刷混凝土保护剂的方法进行养护。
规范规定，有防水要求的混凝土养护时间不得少于14d，建筑物的底板往往同时是大体积混凝土，因此必须根据施工季节及现场的施工条件制订合理的养护方案，使混凝土中心温度与表面温度的差值、混凝土表面温度与大气温度的差值均不大于25℃。
减小温度裂缝的发生，对混凝土的抗渗能力有极重要的意义，达到“不裂不渗”的效果。
摘要：目前在我国城市的基建项目中，地下工程的数量及面积较以前有了明显的增加，尤其在民用建设项目的建设中，由于土地价格的上升，为了提高土地的利用率，高层建筑随之增多，而一般的高层建筑均设置地下室，另外利用公园、广场、绿地等修建地下人防工程、地下停车场工程也将成为一种发展趋势。
关键词：地下工程防水混凝土为了保证地下工程在峻工后的正常使用，以及减少维护费用，解决好地下工程的防渗漏工作是关键。
通过对一些地下工程施工过程及竣工后使用情况的调查，发现造成地下工程渗漏的主要原因就是防水层质量不可靠，而混凝土自身又存在诸多问题，使抗渗能力大打折扣。
防水层质量不过关，主要是材料方面和施工方面的原因，也有设计方面的问题。
笔者主要从提高混凝土本身抗渗能力的方面进行探讨。
按防水工程的重要性，地下工程的防水等级分为四级，不管哪个防水等级，结构自防水是根本防线，因此在施工中分析影响防水混凝土自防水效果的相关因素，采取相应预防措施，改善混凝土自身的抗渗能力，成为施工人员关注的重点。
防水混凝土的自防水效果影响因素主要有以下几点：1、混凝土防水剂的选择及配合比的设计：2、原材料的质量控制及准确计量；3、施工中的振捣及细部结构(施工缝、变形缝、后浇带、钢筋撑角、穿墙管、穿墙螺栓、桩头等)的处理；4、混凝土的拆模时间及拆模后的养护。
一、防水剂的选择及配合比的设计,为了提高自防水混凝土的抗渗能力，人们在防水材料的研究上倾注了巨大的精力，防水材料的性能有了很大的改善。
如中国建筑材料科学研究院研制成功的U型膨胀剂就是一种良好的防水抗渗材料。
在混凝土中掺入l0%一14%U型膨胀剂，能使得混凝土抗渗能力提高1—2倍，达S30，因此选择一种应用成熟的、效果较好的混凝土防水剂是混凝土配合比设计成功的前提。
选择了性能良好的膨胀剂。
还必须选择有相应资质和能力的试验室进行配合比设计，进行配合比设计时的抗渗水压值应比设计值提高0.2Mpa，水泥用量≥300kg／m’，砂率宜为35—45%，水灰比≤O.55，入泵坍落度不宜大于140mm。
另外，采用商品混凝土时必须考虑路途远近及道路运输状况，适当延长混凝土的初凝时间，避免浇筑过程中出现冷缝，并推迟水泥水化热峰值出现时间，减小温度裂缝。
二、原材料的质量控制及准确计量组成自防水混凝土的主要原材料有：水泥、砂、石子、膨胀剂、粉煤灰、水等。
水泥品种强度等级应≥32.5#，石子粒径宜为5-40mm。
含泥量≤1%，砂宜用中砂，含泥量≤3%，膨胀剂的技术性能必须符合国家标准一等品；粉煤灰必须达到二级，掺量≤20%，水应采用不含有害物质的洁净水。
在施工前进场材料必须现场抽样检验。
达不到要求不得使用，重点控制砂石含泥量及级配。
混凝土如采用现场搅拌，i-t-R系统使用前必须进行校验。
人工添加膨胀剂及粉煤灰时必须对操作人员进行交底和培训，务必添加准确，误差≤0.5%。
加入膨胀剂后的混凝土搅拌时间应比普通混凝土延长30～60s.三、施工中的振捣及细部结构(施工缝、变形缝、后浇带、钢筋撑角(环)、穿墙螺栓、穿墙管、桩头等)的处理混凝土振捣时必须专人负责，振捣时间宜为10～30s，以混凝土泛浆和不冒气泡为准，确保不漏振、不欠振、不超振。
l、墙体施工缝的施工。
按照《地下工程防水技术规范》(GB50108-2001)的规定，墙体水平施工缝应留在高出底板表面不少于300mm的墙体上，施工缝防水的构造形式主要有设置BW遇水膨胀止水条和中埋钢板止水带两种。
设置BW止水条是近年发展起来的一种新工艺。
主要有操作简单、施工速度快等优点。
但由于现场施工条件复杂，其可靠性及止水效果往往不及传统的钢板止水带。
墙体水平施工缝浇灌混凝土前，其表面浮浆和松散混凝土必须清除干净，然后再铺30--50厚1：1水泥砂浆。
铺设水泥砂浆的铺浆长度要适应混凝土的浇筑速度，不宜过长或者间断漏铺。
兰j混凝土砂浆在墙体中的卸料高度>3m时，可根据墙体厚度选用柔性流管浇灌，避免混凝土出现离析现象。
2、变形缝的施工为避免止水带局部出现卷边或接头粘接不牢，在施工中应采取以下几项措施：①选购止水带时应按图纸要求选购长度能够满足底板加两侧墙板的长度尺寸，如长度不能满足要求而需接长时，可采用氯丁型801胶结剂粘结，并用木制的夹具夹紧，最好采用热挤压粘结方法，以保证粘结效果。
②止水带安装过程中的支模和其他工序施工中，要注意不应有金属一类的硬物损伤止水带。
③浇注混凝土时，应先将底板处的止水带下侧混凝土振捣密实，并密切注意止水带有无上翘现象；对墙板处的混凝土应从止水带两侧对称振捣，并注意止水带有无位移现象，使止水带始终居于中间位置。
④为便于施工，变形缝中填塞的衬垫材料应改用聚苯乙烯泡沫塑料板或沥青浸泡过的木丝板。
3、后浇带施工由于工程施工的需要，常在地下结构中留设后浇带，而渗漏常出现在后浇带两侧混凝土的接缝处。
后浇带的施工时间宜在两侧混凝土成型6周后，混凝土的收缩变形基本完成后再进行。
或者通过沉降观测。
当两侧沉降基本一致，结合上部结构荷载增加情况以及底下结构混凝土浇筑后的延续时间确定。
施工前，应将接缝面用钢丝刷认真清理，最好用錾子凿去表面砂浆层，使其完全露出新鲜混凝土后再浇筑。
施工时可根据混凝土浇筑的速度在接缝面上再涂刷一遍素水泥浆，但每次涂刷的超前量不宜过长，以免失去结合层的作用。
后浇带混凝土中还可掺人15%的u型膨胀剂，在混凝土硬化时起收缩补偿作用。
混凝土浇筑应采用二次振捣法，以提高密实性和界面的结合力，设计中往往会对该部位配筋进行加强，针对配筋较密的特点，后浇带宜采用T型的形状，以方便拆除模板。
支设吊模时支撑模板的钢筋必须从中间截断，以免该钢筋成为渗水通道。
4、钢筋的绑扎施工中必须注意将撑环、撑角设置在双排钢筋之间，对应的位置也应加设保护层垫块。
