ＡＰＰＬＩＣＡＴＩＯＮ　Ｉ技术与应用　

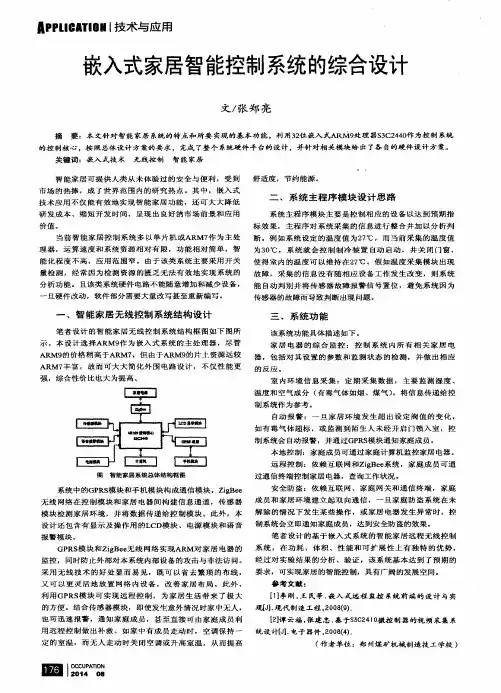

嵌入式家居智能控制系统的综合设计　

文／张郑亮　

摘要：本文针对智能家居系统的特点和所要实现的基本功能，利用３２位嵌入式ＡＲ　９处理器ｓ３ｃ２４４Ｏ作为控制系统　

的控制核心，按照总体设计方案的要求，完成了整个系统硬件平台的设计，并针对相关模块给出了各自的硬件设计方案。　

关键词：嵌入式技术无线控制智能家居　

智能家居可提供人类从未体验过的安全与便利，受到　

市场的热捧，成了世界范围内的研究热点。其中，嵌入式　

技术应用不仅能有效地实现智能家居功能，还可大大降低　

研发成本、缩短开发时间，呈现出良好的市场前景和应用　

价值。　当前智能家居控制系统多以单片机或ＡＲＭ７作为主处　

理器，运算速度和系统资源相对有限，功能相对简单，智　

能化程度不高，应用范围窄。由于该类系统主要采用开关　

量检测，经常因为检测资源的匮乏无法有效地实现系统的　

分析功能。且该类系统硬件电路不能随意增加和减少设备，　

一旦硬件改动，软件部分需要大量改写甚至重新编写。　

一、智能家居无线控制系统结构设计　

笔者设计的智能家居无线控制系统结构框图如下图所　

示。本设计选择ＡＲＭ９作为嵌入式系统的主处理器，尽管　

ＡＲＭ９的价格稍高于ＡＲＭ７，但由于ＡＲＭ９的片上资源远较　

ＡＲＭ７丰富，故而可大大简化外围电路设计，不仅性能更　

强，综合性价比也大为提高。　

固■■■ｌ■■●■■■■一　

图智能家居系统总体结构框图　

系统中的ＧＰＲＳ模块和手机模块构成通信模块，ＺｉｇＢｅｅ　

无线网络在控制模块和家居电器间构建信息通道，传感器　

模块检测家居环境，并将数据传递给控制模块。此外，本　

设计还包含有显示及操作用的ＬＣＤ模块、电源模块和语音　

报警模块。　ＧＰＲＳ模块和ＺｉｇＢｅｅ无线网络实现ＡＲＭ对家居电器的　

监控，同时防止外部对本系统内部设备的攻击与非法访问。　

采用无线技术的好处显而易见，既可以省去繁琐的布线，　

又可以更灵活地放置网络内设备，改善家居布局。此外，　

智能交通灯控制系统的设计与实现

随着城市化进程的加速，城市道路交通越来越拥堵，交通管理成为城市发展的一个重要组成部分。传统的交通信号灯只具备固定时序控制交通流量的功能，但随着技术的进步和智能化应用的出现，要求交通信号灯具备实时性、自适应性和智能化，因此，智能交通信号灯控制系统应运而生。本文将从软硬件系统方面，详细介绍智能交通灯控制系统的设计与实现。

一、硬件设计

智能交通灯控制系统的硬件部分由四个部分组成：单片机系统、交通灯控制器、传感器及联网模块。

1. 单片机系统

单片机是智能交通灯控制系统的核心，该系统选用了8位单片机，主要实现红绿灯状态的自适应和切换。在设计时，需要根据具体情况选择型号和板子，选择时需要考虑其开发环境、风险和稳定性等因素。

2. 交通灯控制器

交通灯控制器是智能交通灯控制系统中的另一个重要部分，主要实现交通信号的灯光控制。在控制器的设计时，需要考虑网络连接、通信、数据传输等多方面因素，确保系统的稳定性和可靠性。

3. 传感器

传感器主要负责采集道路交通信息，包括车辆数量、速度、方向和道路状态等，从而让智能交通灯控制系统更好地运作。传感器有多种类型，包括磁感应传感器、摄像头、光电传感器等，需要根据实际需求选择。

4. 联网模块

联网模块主要负责智能交通灯控制系统的联网和数据传输，包括存储和处理车流数据、上传和下载数据等。在设计时，需要考虑网络连接的稳定性、数据安全等因素，确保智能交通灯控制系统的连续性和可靠性。

二、软件设计

智能交通灯控制系统的软件部分主要由两部分组成：嵌入式系统和上位机系统。

1. 嵌入式系统

嵌入式系统是智能交通灯控制系统的主体，主要设计车流量检测、信号灯状态切换等程序。为了保证系统的自适应性和实时性，需要采用实时操作系统，如FreeRTOS等。在软件设计阶段，需要注意设计合理的算法和模型，确保系统的准确性和稳定性。

2. 上位机系统

上位机系统主要实现智能交通灯控制系统的监控和管理，包括车流量监控、灯光状态监控、信号灯切换和日志记录等。这部分需要采用良好的图形用户界面（GUI）设计，便于用户管理和维护。

智能交通信号控制系统设计毕业设计

研究背景

智能交通系统在城市交通管理中发挥重要作用。交通信号控制系统是智能交通系统中的核心模块。设计一种高效的交通信号控制系统成为了智能交通研究领域中的重要问题。

研究目标

本文旨在设计一种基于深度研究和传感器信息的智能交通信号控制系统，以优化城市交通流量，提高交通运输效率。

研究内容

研究包括如下内容：

1. 分析目前常见交通信号控制系统的优点和不足；

2. 设计基于深度研究算法的交通信号控制系统；

3. 分析传感器信号的特征和使用方法；

4. 设计并建立交通仿真平台以验证系统的可行性；

5. 考虑系统的实用性和可扩展性，使其可以应用于不同城市的交通管理。

预期成果

通过对智能交通信号控制系统的研究，预期可以：

1. 提高城市交通的通行能力和运输效率；

2. 缓解城市交通拥堵状况；

3. 衍生新的城市交通管理模式。

研究方法

本文将采用深度研究算法以及传感器信息技术进行研究，同时运用仿真实验验证系统的可行性和效果。

结论

设计一种基于深度学习和传感器信息的智能交通信号控制系统，可以较好地优化城市交通流量，提高交通运输效率。预期成果将为城市交通发展提供借鉴，并推动智能交通系统在城市交通管理中的应用。

智能交通控制系统的设计

智能交通控制系统就是基于目前的交通情况利用互联网技术，对于车辆上的信息进行采集、智能化管理的一种系统软件，那么智能交通控制系统的设计有哪些?

智能交通控制系统设计如下;

一、硬件系统

1、硬件系统介绍。本电路系统采用的控制器是单片机AT89C52。P0口通过74HC244驱动，控制数码管显示(通行方向和倒计时的时间);P1口控制东西方向直行、左拐、右拐和行人的红绿灯的亮灭;P2口南北方向直行、左拐、右拐和行人的亮灭;P3.3用于当特殊车辆经过时红外的接收，从而控制所有车辆和行人禁行，方便特殊车辆的经过;P3.7用于当紧急情况出现时，交警按下紧急处理键，所有行人通行，车辆禁止;增加手动复位电路和自激震荡器起振等功能。

2、交通灯输出控制模块。道口交通灯指示采用高亮度红绿双色发光二极管，左拐、右拐、直行及行人各一个。当发光电流为6mA时，按公式R=(5-1.8)/0.006计算，限流电阻应为510Ω。由于南北通行时双向指示牌相同，因此每个端口应具有12mA的吸收电流能力。另外，人行道口按4个灯算需24mA的吸收电流。在单片机的输出口需接驱动电路74HC244，以保护单片机的输出端口。

3、特种车辆自动通行控制模块。十字路口交通灯在特种车辆到来时能自动关闭所有绿灯，让特种车辆通行。设计中采用红外线发生器作为特种车的发射器，使用实时中断来响应特种车的通行要求。红外接收器采用一体化红外接收器，具有很高的灵敏度和较强的抗干扰能力。当按下KEY键时，触发8050三极管导通，红外发射电路接通，红外发射管发射950nm的红外光，当红外接收管接收信号，输出低电平，也就是P3.3端口为低电平，系统进入红外中断功能程序。

4、盲人提示音电路。为了方便盲人过人行道，可使盲人提示音电路与人行道通行控制灯绿灯相同步。盲人提示音采用蜂鸣器。由于蜂鸣器工作需要较大的电流，增加一个三极管功率放大器8550，以提供蜂鸣器足够大的电流。
