激光测量仪的使用方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池（建议不要使用充电电池）。
3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。
2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离，激光点会显示在十字线的正中。
而在30米以下的测量距离，激光点不在十字线中间。
（四）气泡一体化的水泡使仪器更容易调平。
（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能。
激光测距仪的使用方法操作指南激光测距仪是一种精确测量距离的仪器，广泛应用于建筑、工程、地理测量等领域。
它通过发射激光束，并利用反射回来的信号来测量距离。
本文将详细介绍激光测距仪的使用方法和操作指南。
第一步：准备工作在使用激光测距仪之前，首先要进行一些准备工作。
确保仪器的电池有足够的电量，并且仪器表面清洁无尘。
在操作之前，还要参考用户手册，了解仪器的基本原理和使用注意事项。
第二步：选择适当的模式和精度激光测距仪通常具有多种测量模式和不同的精度级别可供选择。
根据具体的测量需求，选择适合的模式和精度级别。
例如，在室内测量平面距离时，可以选择较低的精度级别，而在户外测量较长距离时，可能需要更高的精度。
第三步：设置目标点在进行测量之前，需要在目标点上设置一个明确的标志。
确保目标点在仪器的测量范围内，并且没有任何遮挡物。
如果目标点较远或者难以访问，可以使用三脚架或其他支架来固定仪器，以确保测量的准确性。
第四步：瞄准目标点将激光测距仪对准目标点。
通常可以通过望远镜或红点指示器来辅助瞄准。
在瞄准时，要确保仪器的激光束准确地指向目标点，以避免误差产生。
第五步：进行测量当准备就绪后，按下仪器上的测量按钮，触发激光测距仪进行测量。
仪器会发射一束激光，并接收反射回来的信号。
根据信号的时间延迟，仪器计算出距离并显示在屏幕上。
通常，可以进行连续多次测量，以提高测量的精确性。
第六步：记录和处理数据在完成测量后，可以记录测量结果，并根据需要进行数据处理。
激光测距仪通常具有保存测量数据的功能，可以将测量结果保存到仪器内存或外部存储设备中，以备后续分析和处理。
第七步：注意安全事项在使用激光测距仪时，需要注意一些安全事项，以确保人身和仪器的安全。
首先，避免直接照射激光束到眼睛或其他人的身体部位。
其次，避免在强光照射下使用激光测距仪，以免干扰激光测量的准确性。
最后，仪器在不使用时应存放在干燥、避光的地方，以防止损坏或变形。
总结：激光测距仪是一种精确测量距离的仪器，在建筑、工程、地理测量等领域有广泛的应用。

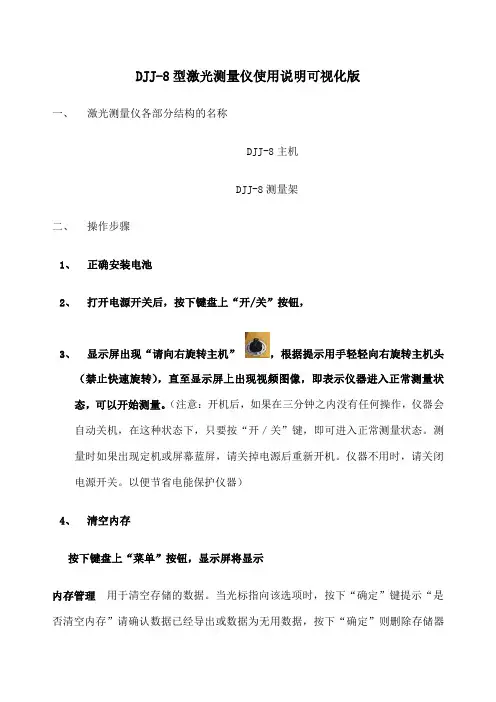

D J J -8型激光测量仪使用说明可视化版一、 激光测量仪各部分结构的名称DJJ-8主机DJJ-8测量架二、 操作步骤1、 正确安装电池2、 打开电源开关后，按下键盘上“开/关”按钮，3、显示屏出现“请向右旋转主机”，根据提示用手轻轻向右旋转主机头（禁止快速旋转），直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。
（注意：开机后，如果在三分钟之内没有任何操作，仪器会自动关机，在这种状态下，只要按“开／关”键，即可进入正常测量状态。
测量时如果出现定机或屏幕蓝屏，请关掉电源后重新开机。
仪器不用时，请关闭电源开关。
以便节省电能保护仪器）4、 清空内存按下键盘上“菜单”按钮，显示屏将显示内存管理用于清空存储的数据。
当光标指向该选项时，按下“确定”键提示“是否清空内存”请确认数据已经导出或数据为无用数据，按下“确定”则删除存储器中存储的所有的数据，按“返回”键则不进行任何操作退回测量界面。
5、 输入线路信息① 正常测量状态下按下“▼”按钮，显示屏把工区将各个区间代码信息帖在测②按下“?”按钮，清空线路信息③依次输入线路代码、工区代码和区间代码，我们工区将各个区间代码信息帖在测量仪上，方便测量时输入。
如果在输入过程中出现错误，按下“?”按钮，清空线路信息后重新输入。
输入完毕后，检查无误后按下“确认”按钮④当进入隧道测量时要输入隧道代码。
在正常测量状态下按下“▲”按钮，显示屏将显示请输入隧道号：00输入所在隧道代码，检查无误后按下“确认”按钮，如果在输入过程中出现失误，按下“?”按钮删除，每按一次删除一位数。
（提示：隧道测量结束后，同样按下“▲”按钮，表示隧道测量结束。
）三、DJJ-8激光测量仪九大功能及操作步骤（提示：测量前必须进行电池电量检测，方法：正确安装电池开机后，接下“菜单”键即可以在屏幕上看到当前电池电量。
测量仪放置标准：固定测脚侧与定位器限位支座为同一侧。
测量过程中，如常出现目标不在测量范围进入盲区，此时应进行测量仪重启。
DJJ-8型激光测量仪使用说明可视化版一、激光测量仪各部分结构的名称DJJ-8主机DJJ-8测量架二、操作步骤1、正确安装电池2、打开电源开关后，按下键盘上“开/关”按钮，3、显示屏出现“请向右旋转主机”，根据提示用手轻轻向右旋转主机头（禁止快速旋转），直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。
（注意：开机后，如果在三分钟之内没有任何操作，仪器会自动关机，在这种状态下，只要按“开／关”键，即可进入正常测量状态。
测量时如果出现定机或屏幕蓝屏，请关掉电源后重新开机。
仪器不用时，请关闭电源开关。
以便节省电能保护仪器）4、清空内存按下键盘上“菜单”按钮，显示屏将显示内存管理 用于清空存储的数据。
当光标指向该选项时，按下“确定”键提示“是否清空内存”请确认数据已经导出或数据为无用数据，按下“确定”则删除存储器中存储的所有的数据，按“返回”键则不进行任何操作退回测量界面。
5、 输入线路信息① 正常测量状态下按下 “▼”按钮，显示屏 ② 按下“▶”按钮，清空线路信息③ 依次输入线路代码、工区代码和区间代码，我们工区将各个区间代码信息帖在测量仪上，方便测量时输入。
如果在输入过程中出现错误，按下“▶”按钮，清空线路信息后重新输入。
输入完毕后，检查无误后按下“确认”按钮把工区将各个区间代码信息帖在测量仪上，方便使用，达到可视化的效果④当进入隧道测量时要输入隧道代码。
在正常测量状态下按下“▲”按钮，显示屏将显示请输入隧道号：00输入所在隧道代码，检查无误后按下“确认”按钮，如果在输入过程中出现失误，按下“▶”按钮删除，每按一次删除一位数。
（提示：隧道测量结束后，同样按下“▲”按钮，表示隧道测量结束。
）三、DJJ-8激光测量仪九大功能及操作步骤（提示：测量前必须进行电池电量检测，方法：正确安装电池开机后，接下“菜单”键即可以在屏幕上看到当前电池电量。
测量仪放置标准：固定测脚侧与定位器限位支座为同一侧。
激光测量仪的使用方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池（建议不要使用充电电池）。
3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。
2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离，激光点会显示在十字线的正中。
而在30米以下的测量距离，激光点不在十字线中间。
（四）气泡一体化的水泡使仪器更容易调平。
（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。
DJJ-8型激光测量仪使用说明可视化版一、激光测量仪各部分结构的名称DJJ-8主机DJJ-8测量架二、操作步骤1、正确安装电池2、打开电源开关后，按下键盘上“开/关”按钮，3、显示屏出现“请向右旋转主机”，根据提示用手轻轻向右旋转主机头（禁止快速旋转），直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。
（注意：开机后，如果在三分钟之内没有任何操作，仪器会自动关机，在这种状态下，只要按“开／关”键，即可进入正常测量状态。
测量时如果出现定机或屏幕蓝屏，请关掉电源后重新开机。
仪器不用时，请关闭电源开关。
以便节省电能保护仪器）4、清空内存按下键盘上“菜单”按钮，显示屏将显示内存管理用于清空存储的数据。
当光标指向该选项时，按下“确定”键提示“是否清空内存”请确认数据已经导出或数据为无用数据，按下“确定”则删除存储器中存储的所有的数据，按“返回”键则不进行任何操作退回测量界面。
5、输入线路信息把工区将各个区间代码信息帖在测①正常测量状态下按下“▼”按钮，显示屏②按下“?”按钮，清空线路信息③依次输入线路代码、工区代码和区间代码，我们工区将各个区间代码信息帖在测量仪上，方便测量时输入。
如果在输入过程中出现错误，按下“?”按钮，清空线路信息后重新输入。
输入完毕后，检查无误后按下“确认”按钮④当进入隧道测量时要输入隧道代码。
在正常测量状态下按下“▲”按钮，显示屏将显示请输入隧道号：00输入所在隧道代码，检查无误后按下“确认”按钮，如果在输入过程中出现失误，按下“?”按钮删除，每按一次删除一位数。
（提示：隧道测量结束后，同样按下“▲”按钮，表示隧道测量结束。
）三、DJJ-8激光测量仪九大功能及操作步骤（提示：测量前必须进行电池电量检测，方法：正确安装电池开机后，接下“菜单”键即可以在屏幕上看到当前电池电量。
测量仪放置标准：固定测脚侧与定位器限位支座为同一侧。
测量过程中，如常出现目标不在测量范围进入盲区，此时应进行测量仪重启。
D D J J J J --型型数数字字化化激激光光接接触触网网检检测测仪仪使使用用说说明明导高拉出值测量1． 拉伸测量架，使两测脚紧靠钢轨内侧，旋紧紧固旋钮〔超高尺位于操作人员左侧〕2． 将主机固定轴插入测量架的滑块上，通过观察窗瞄准接触线投影，轻轻左右移动滑块和前后移动测量架，使接触线上的测量点投影与十字丝穿插点严格重合。
3． 拉出值读取：当接触线上的测量点与十字丝穿插点严格重合时，滑块的边缘与拉出值读数尺相交的读数〔读数较大的那一侧〕为拉出值4． 导高的测量：轻轻的按一下主机上的测量按钮，即可在主机液晶显示屏上读出导高。
5． 测量架构造本身保证了射出的激光束和钢轨面互相垂直，所以无论在直线还是在曲线上测量拉出值时都不需要调水平。
线岔中心的测量：1． 拉伸测量架，将测量架放在线岔处任一一对钢轨上.旋紧紧固旋钮〔超高尺位于操作人员左侧〕2． 轻轻移动滑块，使观察窗中的十字丝穿插点和线岔中心投影重合。
3． 线岔中心读数：通过读测量架侧面的红色刻度尺和另一内轨内侧交点就可以读出线岔的宽度;红色刻度尺和滑块交点的读数〔读数较小的那一侧〕加上40mm 就是线岔中心偏离某一内轨的距离.500mm 处水平测量：1． 测量架平放与线岔两钢轨面上。
注意：测量架不必拉开。
2． 轻轻移动滑块，分别测出两接触线投影与拉出值读数尺相交的数值，两数值之和为两接触线的水平距离，前后移动测量架，使水平距离约500mm 。
3． 先测某一接触线的导高，按一下“—〞号，再测另一接触线的导高，按一下“=〞，液晶显示数值即为500mm 处高差。
轨距的测量：1． 拉伸测量架，使测脚紧靠钢轨内侧，并旋紧紧固旋钮。
此时可从轨距辅助尺上读出轨距，数值为1400+轨距尺刚露出之读数。
2． 例：轨距尺读数为35mm ，轨距即为：1400+35=1435mm 。
外轨超高测量：1． 拉伸测量架，使测脚紧靠钢轨内侧，并旋紧紧固旋钮。
2． 竖直超高尺，旋动超高尺手轮，调整水平气泡居中，此时超高尺读数即为外轨超高数值。
激光测量仪的使用方法
激光测量仪是一种常用的测量工具，可以用于测量距离、角度、高度等物理量。
以下是激光测量仪的一般使用方法：
1. 打开激光测量仪的电源，确保电量充足。
2. 设置测量仪的工作模式，一般有距离测量、角度测量等模式，根据需要选择合适的模式。
3. 对准目标物体，在使用激光测量仪测量距离时，激光测量仪需要对准目标物体，确保激光照射到目标物体上。
4. 激活激光发射，触发激光发射按钮，发射激光。
一般，经过一段时间后会有激光测量仪返回测量结果。
5. 读取测量结果，根据激光测量仪的显示屏上显示的测量结果，可以得到测量的距离、角度等物理量。
6. 根据需要记录测量结果或者进行其他操作。
7. 关闭激光测量仪的电源，确保安全。
需要注意的是，在使用激光测量仪时，要注意激光的安全问题，避免直接照射到眼睛等部位，以免造成伤害。
另外，在使用激光测量仪时，应遵循使用说明书中的操作步骤进行操作，严禁随意更改参数、打开仪器盖板等操作。
DJJ-8型激光测量仪使用说明可视化版一、激光测量仪各部分结构的名称DJJ-8主机DJJ-8测量架二、操作步骤1、正确安装电池2、打开电源开关后，按下键盘上“开/关”按钮，3、显示屏出现“请向右旋转主机”，根据提示用手轻轻向右旋转主机头（禁止快速旋转），直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。
（注意：开机后，如果在三分钟之内没有任何操作，仪器会自动关机，在这种状态下，只要按“开／关”键，即可进入正常测量状态。
测量时如果出现定机或屏幕蓝屏，请关掉电源后重新开机。
仪器不用时，请关闭电源开关。
以便节省电能保护仪器）4、清空内存按下键盘上“菜单”按钮，显示屏将显示内存管理用于清空存储的数据。
当光标指向该选项时，按下“确定”键提示“是否清空内存”请确认数据已经导出或数据为无用数据，按下“确定”则删除存储器中存储的所有的数据，按“返回”键则不进行任何操作退回测量界面。
5、输入线路信息把工区将各个区间代码信息帖在测①正常测量状态下按下“▼”按钮，显示屏②按下“?”按钮，清空线路信息③依次输入线路代码、工区代码和区间代码，我们工区将各个区间代码信息帖在测量仪上，方便测量时输入。
如果在输入过程中出现错误，按下“?”按钮，清空线路信息后重新输入。
输入完毕后，检查无误后按下“确认”按钮④当进入隧道测量时要输入隧道代码。
在正常测量状态下按下“▲”按钮，显示屏将显示请输入隧道号：00输入所在隧道代码，检查无误后按下“确认”按钮，如果在输入过程中出现失误，按下“?”按钮删除，每按一次删除一位数。
（提示：隧道测量结束后，同样按下“▲”按钮，表示隧道测量结束。
）三、DJJ-8激光测量仪九大功能及操作步骤（提示：测量前必须进行电池电量检测，方法：正确安装电池开机后，接下“菜单”键即可以在屏幕上看到当前电池电量。
测量仪放置标准：固定测脚侧与定位器限位支座为同一侧。
测量过程中，如常出现目标不在测量范围进入盲区，此时应进行测量仪重启。
）1、测量导高、拉出值、钢轨轨距及超高①测量架放置于待测目标正下方轨面上，拨动测量架右端的轨距手柄，使测量架两端的固定测脚和活动测脚都紧靠钢轨内侧。
保持测量架与钢轨垂直。
（注意：DJJ-8激光测量仪的任何一项测量功能都必须按照此项“测量仪放置标准”放置！）②正常测量状态下可在显示屏下通过十字线瞄准目标，当测量环境光线不足时，可接下“长光”键通过红光来瞄准目标，然后按下“测量”键，即可显示测量结果③数据保存：先按下“保存”键，显示屏会提示请输入杆号输入完杆号后按下“确认”键，显示屏会提示已保存并自动切换到图像界面（提示：如果输入错误需要更改时，可按“?”删除，每按一次删除一位数）一根支柱上多个数据如：导高、拉出值、定位器坡度、结构高度、红线标高侧面限界等多次测量出的结果可以只保存一次，在切换时不按“返回”按“长光”即可2、红线标高、侧面限界测量①将测量仪按照“仪器放置标准”放置②正常测量状态下，将测量头瞄准支柱上的红线，此时可以按下“长光”键打开长光方便瞄准。
瞄准后按下键盘上的“红线”键，即可在显示屏上显示结果红线标③读出结果，如下图所示微调a 正确读数b 错误读数读数：红线标高高于基准轨面2.9毫米，侧面限界为3160.1毫米（提示：测量仪所测结果均为毫米，读数时的单位为毫米。
测量时，红线标高显示的值必须在±10mm 范围内所得的侧面限界值才较接近标准值，当红线标高值不在±10mm 范围内时，可通过微调旋钮来调整。
）3、锚段关节测量① 将测量仪按照“仪器放置标准”放置② 正常测量状态下按下键盘上“锚段”按钮，仪器会提示“请先测量工作支”。
然后瞄准工作支按下“测量”键，显示屏上会出现测量结果，等待1秒后，仪器会提示“请测量锚段”。
瞄准锚段关节后，按下“测量”键，显示屏上出现测量结果；最后按下“确认”键显示屏上显示最后结果 抬高：XX.Xmm偏离：XX.Xmm红线标高值在±红线标高值超出±10mm提示：抬高即我们平时检修时所说的垂直距离，偏离即水平距离4、非支测量① 将测量仪按照“仪器放置标准”放置② 正常测量状态下按下键盘上“非支”按钮，仪器会提示“请先测量工作支”。
然后瞄准工作支按下“测量”键，显示屏上会出现测量结果，等待1秒后，仪器会提示“请测量非支”。
瞄准非支后，按下“测量”键，显示屏上出现测量结果；最后按下“确认”键显示屏上显示最后结果 抬高：XX.Xmm偏离：XX.Xmm 提示：非支测量和锚段测量基本是相同的，区别只在于保存数据时的名称不同5、线岔中心测量（投影中心位置测量）① 将测量仪按照“仪器放置标准”放置 ② 正常测量状态下瞄准岔心，按下“线岔”按钮，就会有“请输入内轨距”的提示，读取测量架上轨距刻度尺数值，输入完成按“确认”键，即显示结果。
工作非工作支第一测量第二测量测量误区：测量第一测量点（工作支）后，就把旁边的非支接触线（图中×所注意：1、测量线岔时，测量人必须面向岔心方向测量。
如下图所示：2、放置测量架是应使读数刻度与内轨中心线保持垂直提示：如果在输入内轨距时出现了错误需要更改时，可按“?”删除，每按一次删除一位数，岔心90°线岔中限制管和测量误区：注意要对线岔中心位置技术参数及线岔500MM 处非支抬高技术参数见《接触网检修工艺》当线岔中心投影位置偏离大于+50MM 时应增大交叉角；大于-50MM 应减小交叉角6、 定位器坡度测量① 将测量仪按照“仪器放置标准”放置② 正常测量状态下，瞄准定位器的近端（即定位线夹侧），按下“定位器”按钮，仪器会提示“请测量第二点”，然后瞄准定位器的远端，按下“测量”键，显示屏上会显示结果提示： 定位器坡度正确测量点如上图所示，而不是测量图示的两个交叉点的地方。
正常情况下定位器坡度为1：5-1：10之间，激光测量仪的读数范围为1：05.0-1：10.0。
前面的1：05.0不能读成1比0.5而应该读1：5，这是因为测量仪本身将后面的读数默认为两位数，当后面的数只有个位数时用零表示十位数，测量后读结果时一定要注意！！7、500 mm 处高差测量① 将测量仪按照“仪器放置标准”放置测量误测量误区：把定位点（图中×所示）作为第一测量点，定位器和限位底座连接② 瞄准第一条接触线后按下键盘上“500mm ”按钮，显示屏上会出现高度1的数值（即第①条接触线的导高,如图所示），等待1秒后，仪器会提示“请测量第二点”并自动切换到测量界面，瞄准第②条接触线，按下“测量”键，显示屏会显示 高度1：6100.0mm线距 ：535.0mm高差 ：0017.0mm注意：此时的线距数值与500mm 差别较大，千万不要按“确认”或者“返回”！此时返回测量界面只需按下“长光”按钮，仪器将自动保存之前测量数据。
将测量仪挪动一定距离（要求两次测量线距变化应大于1000mm ），瞄准刚才测量的第一条接触线按下“测量”键，显示屏上会出现高度1的数值（即第一条接触线的导高），等待1秒后，仪器会提示“请测量第二点”并自动切换到测量界面，瞄准第二条接触线，按下“测量”键，显示屏会显示线距数值。
最后按下“确认”，仪器会自承力接触500mm>500mm <500mm②①① ② 图中①表示第一测量点；②表示第二测量点。
前动换算出“500mm处”高差结果高度1：6096.0mm线距：500.0mm高差：0013.0mm提示：第一次测量接触线的顺序和第二次测量的顺序必须保持一致！测量出的高差数值正表示第一条接触线比第二条接触线高。
注意：测量500mm高差时，测量人必须面向岔心方向测量。
8、承力索、接触线高差测量（结构高度测量）①将测量仪按照“仪器放置标准”放置②正常测量状态下瞄准承力索后，按下键盘上“承力索”按钮，显示屏上会出现高度1的数值，等待1秒后，仪器会提示“请测量第二点”并自动切换到测量界面，瞄准接触线，按下“测量”键，显示屏上显示高度2，按下“确认”键，显示屏上显示高差。
提示：测量的顺序必须是先测承力索再测接触线，否则得出结果为负值。
第一测量第二测量点为接触9、输电线、接触线高差①将测量仪按照“仪器放置标准”放置②正常测量状态下瞄准输电线后，按下键盘上“输电线”按钮，显示屏上会出现高度1的数值，等待1秒后，仪器会提示“请测量第二点”并自动切换到测量界面，瞄准接触线，按下“测量”键，显示屏上显示高度2，按下“确认”键，显示屏上显示高差。
提示：测量的顺序必须是先测输电线再测接触线，否则得出结果为负值。
该功能还能用于测量承力索和跨线桥桥底的距离。
如图所示： 承力接触跨线桥首先测量跨线桥底，再测量承。
