(完整版)PLC编程入门基础知识
第一章 可编程控制器简介
可编程序控制器,英文称Programmable Controller，简称PC。但由于PC容易和个人计算机（Personal
Computer）混淆，故人们仍习惯地用PLC作为可编程序控制器的缩写。它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器,用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。PLC是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点,充分利用了微处理器的优点,又照顾到现场电气操作维修人员的技能与习惯，特别是PLC的程序编制，不需要专门的计算机编程语言知识,而是采用了一套以继电器梯形图为基础的简单指令形式,使用户程序编制形象、直观、方便易学；调试与查错也都很方便。用户在购到所需的PLC后，只需按说明书的提示，做少量的接线和简易的用户程序编制工作，就可灵活方便地将PLC应用于生产实践。
一、PLC的结构及各部分的作用
PLC的类型繁多，功能和指令系统也不尽相同，但结构与工作原理则大同小异，通常由主机、输入/输出接口、电源扩展器接口和外部设备接口等几个主要部分组成。PLC的硬件系统结构如下图所示:
图1—1-1
1、主机
主机部分包括中央处理器(CPU）、系统程序存储器和用户程序及数据存储器.CPU是PLC的核心，它用以运行用户程序、监控输入/输出接口状态、作出逻辑判断和进行数据处理,即读取输入变量、完成用户指令规定的各种操作，将结果送到输出端，并响应外部设备（如电脑、打印机等)的请求以及进行各种内部判断等。PLC的内部存储器有两类，一类是系统程序存储器，主要存放系统管理和监控程序及对用户程序作编译处理的程序，系统程序已由厂家固定，用户不能更改；另一类是用户程序及数据存储器，主要存放用户编制的应用程序及各种暂存数据和中间结果.

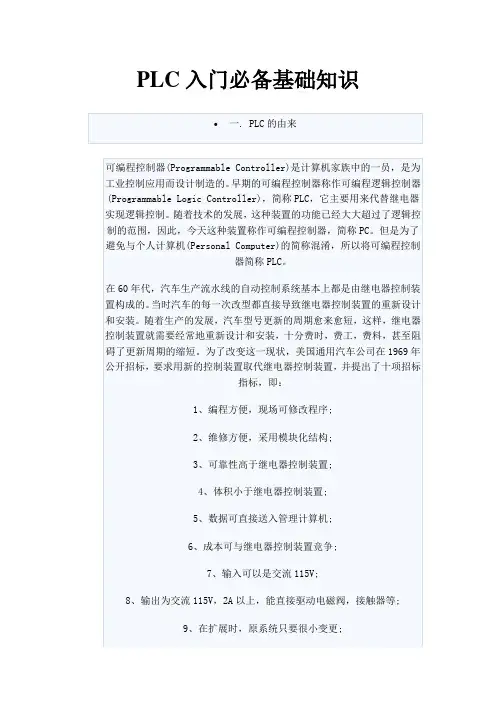

PLC入门必备基础知识
• 一. PLC的由来
可编程控制器(Programmable Controller)是计算机家族中的一员，是为工业控制应用而设计制造的。早期的可编程控制器称作可编程逻辑控制器(Programmable Logic Controller)，简称PLC，它主要用来代替继电器实现逻辑控制。随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。但是为了避免与个人计算机(Personal Computer)的简称混淆，所以将可编程控制器简称PLC。
在60年代，汽车生产流水线的自动控制系统基本上都是由继电器控制装置构成的。当时汽车的每一次改型都直接导致继电器控制装置的重新设计和安装。随着生产的发展，汽车型号更新的周期愈来愈短，这样，继电器控制装置就需要经常地重新设计和安装，十分费时，费工，费料，甚至阻碍了更新周期的缩短。为了改变这一现状，美国通用汽车公司在1969年公开招标，要求用新的控制装置取代继电器控制装置，并提出了十项招标指标，即：
1、编程方便，现场可修改程序;
2、维修方便，采用模块化结构;
3、可靠性高于继电器控制装置;
4、体积小于继电器控制装置;
5、数据可直接送入管理计算机;
6、成本可与继电器控制装置竞争;
7、输入可以是交流115V;
8、输出为交流115V，2A以上，能直接驱动电磁阀，接触器等;
9、在扩展时，原系统只要很小变更; 10、用户程序存储器容量至少能扩展到4K。
1969年，美国数字设备公司(DEC)研制出第一台PLC，在美国通用汽车自动装配线上试用，获得了成功。这种新型的工业控制装置以其简单易懂，操作方便，可靠性高，通用灵活，体积小，使用寿命长等一系列优点，很快地在美国其他工业领域推广应用。到1971年，已经成功地应用于食品，饮料，冶金，造纸等工业。
这一新型工业控制装置的出现，也受到了世界其他国家的高度重视。1971日本从美国引进了这项新技术，很快研制出了日本第一台PLC。1973年，西欧国家也研制出它们的第一台PLC。我国从1974年开始研制。于1977年开始工业应用。
.
WORD版本

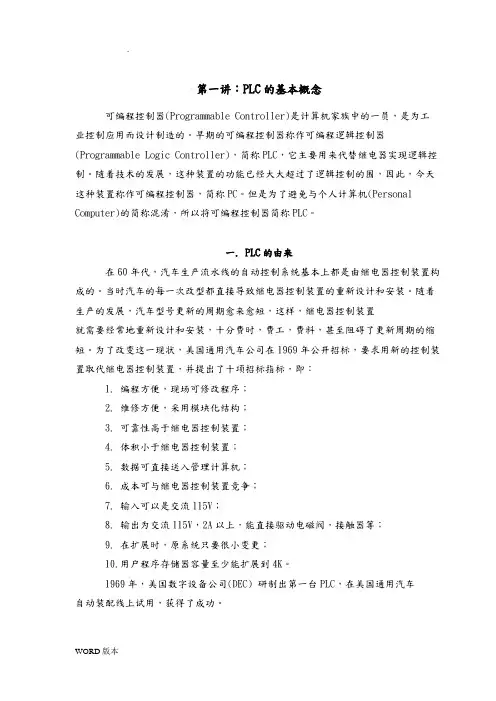

第一讲：PLC的基本概念
可编程控制器(Programmable Controller)是计算机家族中的一员，是为工
业控制应用而设计制造的。早期的可编程控制器称作可编程逻辑控制器(Programmable Logic Controller)，简称PLC，它主要用来代替继电器实现逻辑控制。随着技术的发展，这种装置的功能已经大大超过了逻辑控制的围，因此，今天这种装置称作可编程控制器，简称PC。但是为了避免与个人计算机(Personal
Computer)的简称混淆，所以将可编程控制器简称PLC。
一. PLC的由来
在60年代，汽车生产流水线的自动控制系统基本上都是由继电器控制装置构成的。当时汽车的每一次改型都直接导致继电器控制装置的重新设计和安装。随着生产的发展，汽车型号更新的周期愈来愈短，这样，继电器控制装置
就需要经常地重新设计和安装，十分费时，费工，费料，甚至阻碍了更新周期的缩短。为了改变这一现状，美国通用汽车公司在1969年公开招标，要求用新的控制装置取代继电器控制装置，并提出了十项招标指标，即：
1. 编程方便，现场可修改程序；
2. 维修方便，采用模块化结构；
3. 可靠性高于继电器控制装置；
4. 体积小于继电器控制装置；
5. 数据可直接送入管理计算机；
6. 成本可与继电器控制装置竞争；
7. 输入可以是交流115V；
8. 输出为交流115V，2A以上，能直接驱动电磁阀，接触器等；
9. 在扩展时，原系统只要很小变更；
10.用户程序存储器容量至少能扩展到4K。
1969年，美国数字设备公司(DEC) 研制出第一台PLC，在美国通用汽车
自动装配线上试用，获得了成功。 .
--
-

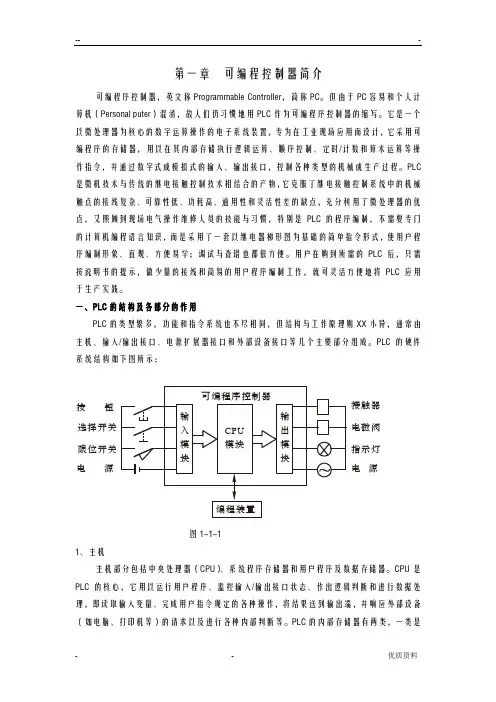

- - 优质资料 第一章 可编程控制器简介
可编程序控制器，英文称Programmable Controller，简称PC。但由于PC容易和个人计算机（Personal puter）混淆，故人们仍习惯地用PLC作为可编程序控制器的缩写。它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。PLC是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电气操作维修人员的技能与习惯，特别是PLC的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学；调试与查错也都很方便。用户在购到所需的PLC后，只需按说明书的提示，做少量的接线和简易的用户程序编制工作，就可灵活方便地将PLC应用于生产实践。
一、PLC的结构及各部分的作用
PLC的类型繁多，功能和指令系统也不尽相同，但结构与工作原理则XX小异，通常由主机、输入/输出接口、电源扩展器接口和外部设备接口等几个主要部分组成。PLC的硬件系统结构如下图所示：
图1-1-1
1、主机
