装配式建筑施工与BIM技术融合应用

装配式建筑应用BIM技术要点

随建筑行业发展，装配式建筑应用已较为广泛，虽然其有明显的好处，但对技术和管理也提出更高要求。而BIM技术可以对施工组织各方面进行模拟、优化、管理，提高信息化、可视化在施工组织的应用程度。

预制装配随着BIM的兴起，结合自身的优势，能提高生产效率。通过改变以往的合作模式，施工单位能够提前介入项目，提前获得项目设计资料，更合理的划分模块，并提前准备材料采购，预留更多的时间进行工厂加工。预制装配的推广，提升经济效益同时，减少现场工作量和工作难度，现场+预制件厂同步施工，还能缩短工期，提高效率。下面分别从设计、施工阶段并结合实际应用做进一步介绍。 一、设计阶段

装配式的建筑构件生产来源于工厂。在设计阶段，各个专业之间的联系紧密，一个数据的改变可能引起其他很多构件的尺寸产生变化。传统方法需要各专业逐一进行调整，工作繁复，难免会出现疏漏之处。利用BIM模型进行设计，可有效减少设计方案中出现信息不一致和冲突的问题。

BIM模型控制所有构件的参数，模型中的每一个构件尺寸、材质及模型之间的相互关联。一个参数发生变化，其他构件的参数也会自动做出相应的变化。

另外由于装配式建筑的特殊性，需要对预制构件的预埋跟预留进行准确定位，这需要很多专业人员合作，在BIM平台进行信息沟通和信息修改，进行碰撞检查，找出设计中存在的问题。各个专业之间还可以互通设计资料，避免造成图纸误差等问题，有利于设计方案的调整及高效沟通，提高设计效率。

最后由BIM模型导出图纸和构件的型号及数量表，利用这些数据和施工方、建设方、构件生产厂家进行沟通，可以根据各方情况随时调整设计方案，实现协同工作。除此之外还可以快速地计算出工程量，减少传统计算的误差。

1.户型预制构件的标准化设计

BIM技术可以实现设计信息的开放与共享。设计人员可以将装配式建筑的设计方案上传到项目的服务器上，在其中进行尺寸、样式等信息的整合，并构建装配式建筑各类预制构件（例如门、窗等）的数据库。随着服务器中数据的不断积累与丰富，设计人员可以将同类型数据进行对比优化，以形成装配式建筑预制构件的标准形状和模数尺寸。预制构件数据库的建立有助于装配式建筑通用设计规范和设计标准的设立。利用各类标准化的数据库，设计人员还可以积累和丰富装配式建筑的设计户型，节约设计和调整的时间，有利于丰富装配式建筑户型规格，更好地满足居住者多样化的需求。

龙源期刊网

BIM技术在预制装配式建筑施工中的应用

作者：杨汝生

来源：《中国房地产业·上旬》2018年第09期

【摘要】建筑工程领域的蓬勃发展背景下，对于预制装配式建筑施工质量控制就需要进一步加强，将新技术与施工相结合，就能提高整体工程施工质量。基于此，本文主要就BIM技术在预制装配式建筑施工中的应用作用和具体的应用详细探究，希望通过此次对BIM技术的应用研究分析，能给实际施工质量控制打下理论基础。

【关键词】预制装配式；BIM技术；施工应用

市场经济环境的多变形势下，加强预制装配式建筑施工质量，就要充分重视对BIM技术的科学应用，这是促进施工质量的重要保障，只有从这些基础层面环节得到了加强，才能保障建筑施工的整体质量。

1、预制装配式建筑施工BIM技术的作用

预制装配式建筑在当前受到人们的环境，在可持续发展观念的不断深入背景下，节能环保成为人们的共识，而预制装配式建筑正符合可持续发展的要求，所以受到人们的欢迎。预制装配式建筑施工质量的提高，需要从各方面加强重视，将BIM技术和其相结合，就能有助于促进建筑施工质量。在不同的应用阶段，BIM技术应用也发挥着不同的作用效果，如在预制装配式建筑的设计阶段进行应用，就能有效的提高设计效率，在设计的方案上得到有效优化，也能节省设计的时间。通过对BIM技术的应用能有效实现装配式预制构件的标准化设计目标，能大大降低设计的误差。而将BIM技术在预制构件的生产环节进行应用，就对整体的预制构件生产流程进行优化，并能有效加快装配式建筑模型试制过程。

预制装配式建筑的实际施工过程中，对BIM技术的应用就能将预制构件库存以及现场的管理工作进行改善，从而有效的实现电子信息自动对照，大大减少了传统人工验收以及物流模式产生的错误，能对预制构件的安装质量得到有效控制。预制装配式建筑施工过程中，通过BIM技术的应用，就能有效的将现场施工管理效率有效提高，加快了施工的进度。通过BIM技术也能实现5D施工模拟，优化施工，在成本计划方面也能进行优化，对现金流能得到有效优化，实现成本的动态化管理目标。而将BIM的技术在预制装配式建筑当中的运行维护环节应用当中，就能提高运行维护的整体价值。

童　堕　

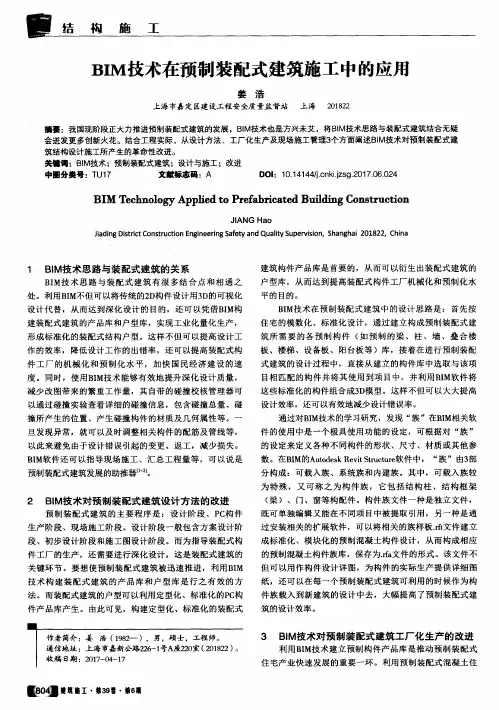

ＢＩＭ技术在预制装配式建筑施工中的应用　

姜浩　

上海市嘉定区建设工程安全质量监督站　上海　２０１８２２　

接耍：我国现阶段正大力推进预制装配式建筑的发展，ＢＩＭ技术也是方兴未艾，将ＢＩＭ技术思路与装配式建筑结合无疑　会进发更多创新火花。结合工程实际，从设计方法、工厂化生产及现场施工管理３个方面阐述ＢＩＭ技术对预制装配式建　筑结构设计施工所产生的革命性改进。　关键诩：ＢＩＭ技术；预制装配式建筑；设计与施工；改进　中圈分类号：ＴＵ１　７　文献标志码：Ａ　ＤＯｈ　１　０．１　４１　４４／ｊ．ｃｎｋｉ．ｊｚｓｇ．２０１　７．０６．０２４　

ＢＩＭ　Ｔｅｃｈｎｏｌｏｇｙ　Ａｐｐｌｉｅｄ　ｔｏ　Ｐｒｅｆａｂｒｉｃａｔｅｄ　Ｂｕｉｌｄｉｎｇ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　

ＪＩＡＮＧ　Ｈａｏ　Ｊｉａｄｉｎｇ　Ｄｉｓｔｒｉｃｔ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｓａｆｅｔｙ　ａｎｄ　Ｑｕａｌｉｔｙ　Ｓｕｐｅｒｖｉｓｉｏｎ，Ｓｈａｎｇｈａｉ　２０１８２２，Ｃｈｉｎａ　

１　ＢＩＭ技术思路与装配式建筑的关系　

ＢＩＭ技术思路与装配式建筑有很多结合点和相通之　

处。利用ＢＩＭ不但可以将传统的２Ｄ构件设计用３Ｄ的可视化　

设计代替，从而达到深化设计的目的，还可以凭借ＢＩＭ构　

建装配式建筑的产品库和户型库，实现工业化量化生产，　

形成标准化的装配式结构户型。这样不但可以提高设计工　

作的效率，降低设计工作的出错率，还可以提高装配式构　

件工厂的机械化和预制化水平，加快国民经济建设的速　

度。同时，使用ＢＩＭ技术能够有效地提升深化设计质量，　

减少改图带来的繁重工作量，其自带的碰撞校核管理器可　

以通过碰撞实验查看详细的碰撞信息，包含碰撞总量、碰　

撞所产生的位置、产生碰撞构件的材质及几何属性等。一　

旦发现异常，就可以及时调整相关构件的配筋及管线等，　

以此来避免由于设计错误引起的变更、返工，减少损失。　

ＢＩＭ软件还可以指导现场施工、汇总工程量等，可以说是　

龙源期刊网

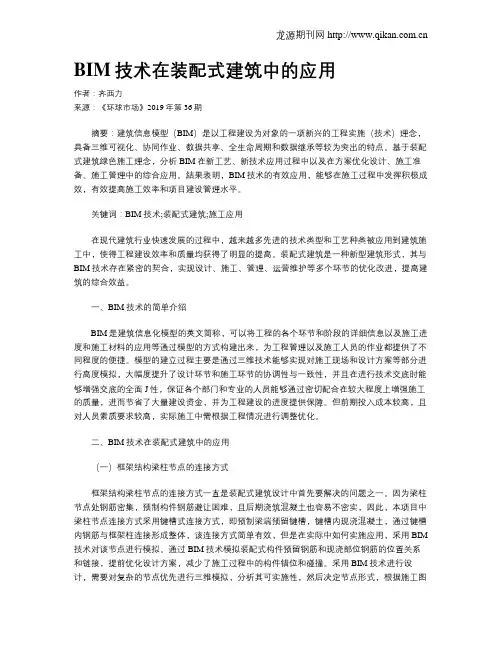

BIM技术在装配式建筑中的应用

作者：齐西力

来源：《环球市场》2019年第36期

摘要：建筑信息模型（BIM）是以工程建设为对象的一项新兴的工程实施（技术）理念，具备三维可视化、协同作业、数据共享、全生命周期和数据继承等较为突出的特点。基于装配式建筑绿色施工理念，分析BIM在新工艺、新技术应用过程中以及在方案优化设计、施工准备、施工管理中的综合应用。結果表明，BIM技术的有效应用，能够在施工过程中发挥积极成效，有效提高施工效率和项目建设管理水平。

关键词：BIM技术;装配式建筑;施工应用

在现代建筑行业快速发展的过程中，越来越多先进的技术类型和工艺种类被应用到建筑施工中，使得工程建设效率和质量均获得了明显的提高。装配式建筑是一种新型建筑形式，其与BIM技术存在紧密的契合，实现设计、施工、管理、运营维护等多个环节的优化改进，提高建筑的综合效益。

一、BIM技术的简单介绍

BIM是建筑信息化模型的英文简称，可以将工程的各个环节和阶段的详细信息以及施工进度和施工材料的应用等通过模型的方式构建出来，为工程管理以及施工人员的作业都提供了不同程度的便捷。模型的建立过程主要是通过三维技术能够实现对施工现场和设计方案等部分进行高度模拟，大幅度提升了设计环节和施工环节的协调性与一致性，并且在进行技术交底时能够增强交底的全面J性，保证各个部门和专业的人员能够通过密切配合在较大程度上增强施工的质量，进而节省了大量建设资金，并为工程建设的进度提供保障。但前期投入成本较高，且对人员素质要求较高，实际施工中需根据工程情况进行调整优化。

二、BIM技术在装配式建筑中的应用
