BIM技术在装配式建筑施工中的应用

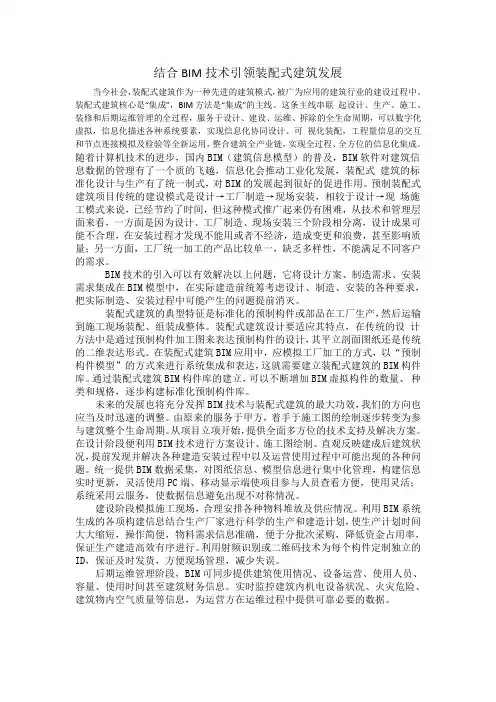

结合BIM技术引领装配式建筑发展

当今社会，装配式建筑作为一种先进的建筑模式，被广为应用的建筑行业的建设过程中。装配式建筑核心是“集成”，BIM方法是“集成”的主线。这条主线串联 起设计、生产、施工、装修和后期运维管理的全过程，服务于设计、建设、运维、拆除的全生命周期，可以数字化虚拟，信息化描述各种系统要素，实现信息化协同设计、可 视化装配，工程量信息的交互和节点连接模拟及检验等全新运用，整合建筑全产业链，实现全过程、全方位的信息化集成。

随着计算机技术的进步，国内BIM（建筑信息模型）的普及，BIM软件对建筑信息数据的管理有了一个质的飞越，信息化会推动工业化发展，装配式 建筑的标准化设计与生产有了统一制式，对BIM的发展起到很好的促进作用。预制装配式建筑项目传统的建设模式是设计→工厂制造→现场安装，相较于设计→现 场施工模式来说，已经节约了时间，但这种模式推广起来仍有困难，从技术和管理层面来看，一方面是因为设计、工厂制造、现场安装三个阶段相分离，设计成果可

能不合理，在安装过程才发现不能用或者不经济，造成变更和浪费，甚至影响质量；另一方面，工厂统一加工的产品比较单一，缺乏多样性，不能满足不同客户的需求。

BIM技术的引入可以有效解决以上问题，它将设计方案、制造需求、安装需求集成在BIM模型中，在实际建造前统筹考虑设计、制造、安装的各种要求，把实际制造、安装过程中可能产生的问题提前消灭。

装配式建筑的典型特征是标准化的预制构件或部品在工厂生产，然后运输到施工现场装配、组装成整体。装配式建筑设计要适应其特点，在传统的设 计方法中是通过预制构件加工图来表达预制构件的设计，其平立剖面图纸还是传统的二维表达形式。在装配式建筑BIM应用中，应模拟工厂加工的方式，以“预制

构件模型”的方式来进行系统集成和表达，这就需要建立装配式建筑的BIM构件库。通过装配式建筑BIM构件库的建立，可以不断增加BIM虚拟构件的数量、 种类和规格，逐步构建标准化预制构件库。

龙源期刊网

BIM技术在预制装配式建筑施工中的应用

作者：杨汝生

来源：《中国房地产业·上旬》2018年第09期

【摘要】建筑工程领域的蓬勃发展背景下，对于预制装配式建筑施工质量控制就需要进一步加强，将新技术与施工相结合，就能提高整体工程施工质量。基于此，本文主要就BIM技术在预制装配式建筑施工中的应用作用和具体的应用详细探究，希望通过此次对BIM技术的应用研究分析，能给实际施工质量控制打下理论基础。

【关键词】预制装配式；BIM技术；施工应用

市场经济环境的多变形势下，加强预制装配式建筑施工质量，就要充分重视对BIM技术的科学应用，这是促进施工质量的重要保障，只有从这些基础层面环节得到了加强，才能保障建筑施工的整体质量。

1、预制装配式建筑施工BIM技术的作用

预制装配式建筑在当前受到人们的环境，在可持续发展观念的不断深入背景下，节能环保成为人们的共识，而预制装配式建筑正符合可持续发展的要求，所以受到人们的欢迎。预制装配式建筑施工质量的提高，需要从各方面加强重视，将BIM技术和其相结合，就能有助于促进建筑施工质量。在不同的应用阶段，BIM技术应用也发挥着不同的作用效果，如在预制装配式建筑的设计阶段进行应用，就能有效的提高设计效率，在设计的方案上得到有效优化，也能节省设计的时间。通过对BIM技术的应用能有效实现装配式预制构件的标准化设计目标，能大大降低设计的误差。而将BIM技术在预制构件的生产环节进行应用，就对整体的预制构件生产流程进行优化，并能有效加快装配式建筑模型试制过程。

预制装配式建筑的实际施工过程中，对BIM技术的应用就能将预制构件库存以及现场的管理工作进行改善，从而有效的实现电子信息自动对照，大大减少了传统人工验收以及物流模式产生的错误，能对预制构件的安装质量得到有效控制。预制装配式建筑施工过程中，通过BIM技术的应用，就能有效的将现场施工管理效率有效提高，加快了施工的进度。通过BIM技术也能实现5D施工模拟，优化施工，在成本计划方面也能进行优化，对现金流能得到有效优化，实现成本的动态化管理目标。而将BIM的技术在预制装配式建筑当中的运行维护环节应用当中，就能提高运行维护的整体价值。

第十一章

BIM技术应用及管理方案

第一节 BIM技术的概念

BIM是指建筑信息模型（BIM，Building Information Molding ），是指基于最先进的三维数字设计和工程软件所构建的“可视化”的数字建筑模型，为设计师、建筑师、水电暖铺设工程师、开发商乃至物业维护等各环节人员提供“模拟和分析”的科学协作平台，帮助他们利用三维数字模型对项目进行设计、建造及运营管理。其最终目的是使整个工程项目在设计、施工和使用等各个阶段都能够有效地实现建立资源计划、控制资金风险、节省能源、节约成本、降低污染和提高效率，从真正意义上实现工程项目的全生命周期管理，BIM 技术的引入可以提供了工程项目施工中所需的各种基础数据，辅助施工项目管理层决策的反应速度和精度。近几年来，BIM 技术在美国、日本、香港等国家和地区的建筑工程领域取得了大量的应用成果，国内许多施工企业应用BIM 技术来提升项目管理水平与企业核心的竞争力。

第二节 BIM技术在施工中的作用

一、工程算量

运用BIM算量软件通过CAD 电子文档建模，能在保证工作质量的前提下大大提高工程算量的工作效率。

应用BIM软件建立的结构模型 工程量统计

应用BIM软件建立的桩基础模型

二、碰撞检查

传统的二维图纸设计中，在结构、水暖电等各专业设计图纸汇总后，会出现各个专业不协调问题，这将耗费建筑结构设计师和安装工程设计师大量的时间和精力，影响工程进度和质量。由于采用二维设计图来进行会审，人为的失误在所难免，使施工出现返工现象，造成建设投资的极大浪费，并且还会影响施工进度。应用BIM技术进行三维管线的碰撞检查，不但能够彻底消除硬碰撞、软碰撞，优化工程设计，减少在建筑施工阶段可能存在的错误损失和返工的可能性，而且优化净空，优化管线排布方案。最后施工人员可以利用碰撞优化后的三维管线方案，进行施工交底，提高施工质量同时也提高了与业主沟通的能力。

BIM技术在装饰装修工程中的应用 目录

一、 BIM应用概述 ........................................................................................................................ 3

二、 BIM应用优势 ........................................................................................................................ 3

三、 BIM在本项目中的应用 ........................................................................................................ 3

3.1、 基于BIM技术的可视化应用 ...................................................................................... 3

设计阶段 ............................................................................................................. 3

施工阶段 ............................................................................................................. 5

3.2、 基于BIM技术的施工进度管控 .................................................................................. 6
