电工导管（套管）作业指导书1.1外观1.1.1 检测依据各电工导管对外观检查的要求，对所涉及的条款一一认真检查。
1.1.2 检测设备目测。
1.1.3方法步骤1.1.3.1 JG3050-1998要求：套管及配件内外表面应光滑.不应有裂纹、凸棱、毛刺等缺陷。
穿人电线或电缆时，套管不应损伤电线、电缆表面的绝缘层。
1.1.3.2 GA 305-2001按 GB/T 14823.2-1993 《电气安装用导管特殊要求：刚性绝缘材料平导管》和GB/T 14823.4-1993 《电气安装用导管特殊要求:可弯曲自恢复绝缘材料导管》逐一检查。
其它外观要求见各对应的产品标准。
1.1.4 外径检测原始记录表格格式表格见表格1 相关内容要求根据具体情况调整。
1.2标识1.2.1 检测依据见各产品对标识的要求，对所涉及的条款一一认真检查。
1.2.2 检测设备1.2.2.1 纯棉棉布1.2.2.2 汽油工业级1.2.3 方法步骤用一块充分浸水的纯棉以 2 次/s 的速度（手的进退动作各算一次）匀速在同一标记上擦拭15s，再用一块充分浸透汽油的纯棉布以同样速度擦拭15s。
1.2.4 结果要求标记应清晰；对GA305-2001不合格判定为C类。
其它判定方法见各自产品标准。
1.3 规格尺寸1.3.1 最大外径1.3.1.1 检测依据JG3050-1998 建筑用绝缘电工导管及配件1.3.1.2 检测设备导管卡规一套1.3.1.3 检测方法取三根长度为1 000m m的套管，按图21选定量规，测定相应规格的套管时，量规应能在其自重作用下通过套管。
图21 导管最大外径量规1.3.1.4 结果判定采用通过法判定导管最大外径。
1.3.2 最小外径1.3.2.1 检测依据a. JG 3050-1998 《建筑用绝缘电工导管及配件》b. GB/T 14823.1-1993 《电气安装用导管特殊要求:金属导管》c. GB/T 14823.2-1993 《电气安装用导管特殊要求：刚性绝缘材料平导管》d. GB/T 14823.4-1993 《电气安装用导管特殊要求：可弯曲自恢复绝缘材料导管》e. GA 305-2001 《电气安装用阻燃PVC塑料平导管通用技术条件》1.3.2.2 检测设备a.硬质套管最小外径量规（见下图 22）图 22 硬质套管最小外径量规b. 半硬质套管及波纹套管最小外径量规 (见下图 23)图 23 半硬质套管及波纹套管最小外径量规b. 数显游标卡尺 0～150mm 0.01mm1.3.2.3测定方法取三根长度为1000㎜的套管。

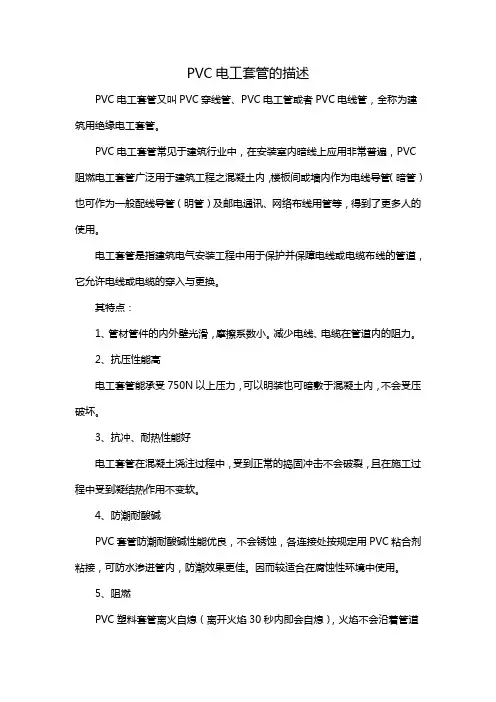

PVC电工套管的描述
PVC电工套管又叫PVC穿线管、PVC电工管或者PVC电线管，全称为建筑用绝缘电工套管。
PVC电工套管常见于建筑行业中，在安装室内暗线上应用非常普遍，PVC 阻燃电工套管广泛用于建筑工程之混凝土内，楼板间或墙内作为电线导管（暗管）也可作为一般配线导管（明管）及邮电通讯、网络布线用管等，得到了更多人的使用。
电工套管是指建筑电气安装工程中用于保护并保障电线或电缆布线的管道，它允许电线或电缆的穿入与更换。
其特点：
1、管材管件的内外壁光滑，摩擦系数小。
减少电线、电缆在管道内的阻力。
2、抗压性能高
电工套管能承受750N以上压力，可以明装也可暗敷于混凝土内，不会受压破坏。
3、抗冲、耐热性能好
电工套管在混凝土浇注过程中，受到正常的捣固冲击不会破裂，且在施工过程中受到凝结热作用不变软。
4、防潮耐酸碱
PVC套管防潮耐酸碱性能优良，不会锈蚀，各连接处按规定用PVC粘合剂粘接，可防水渗进管内，防潮效果更佳。
因而较适合在腐蚀性环境中使用。
5、阻燃
PVC塑料套管离火自熄（离开火焰30秒内即会自熄），火焰不会沿着管道
蔓延。
6、绝缘
电工套管有优良绝缘性能，在浸水状态下AC2000V、50Hz不会击穿。
在防止意外触电方面，国际上趋向于绝缘比接地好，而PVC套管正满足这个要求。
7、防虫
因PVC套管中添加了特种助剂，不会发出气味，吸引虫鼠咬噬破坏。

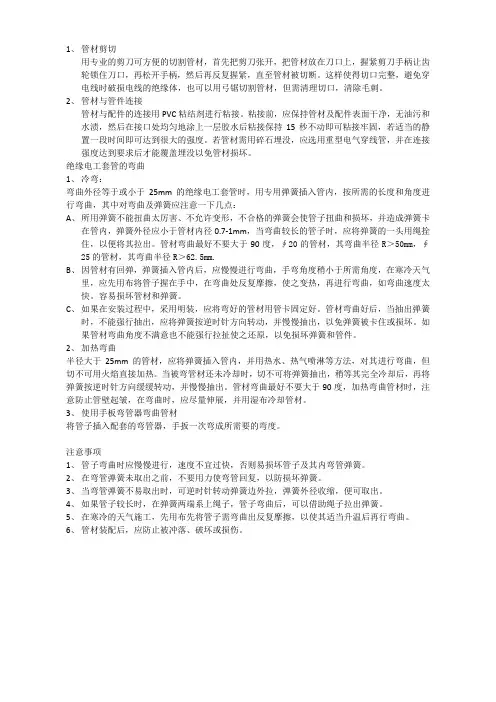

8、施工方便
32mm以下的导管用截管器可轻便地截断，在导管内插入相应的专用弹簧，在常温下人工可随意弯曲成所需角度，用PVC粘合剂可以快速而方便地将套管连接成施工所需形状的管道。

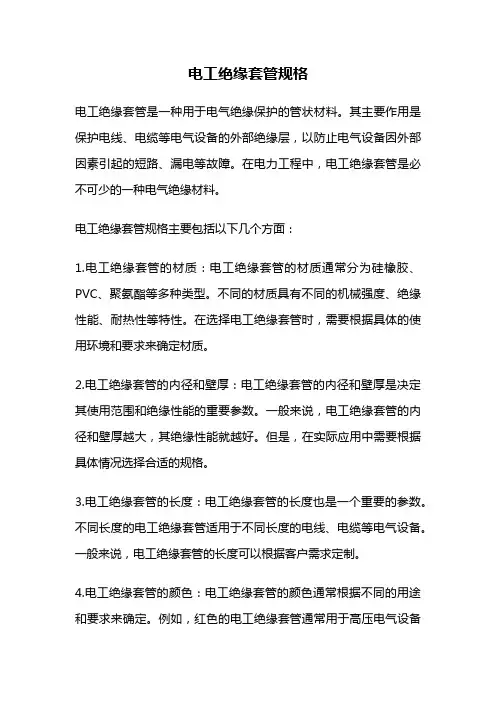

电工绝缘套管规格
电工绝缘套管是一种用于电气绝缘保护的管状材料。
其主要作用是保护电线、电缆等电气设备的外部绝缘层，以防止电气设备因外部因素引起的短路、漏电等故障。
在电力工程中，电工绝缘套管是必不可少的一种电气绝缘材料。
电工绝缘套管规格主要包括以下几个方面：
1.电工绝缘套管的材质：电工绝缘套管的材质通常分为硅橡胶、PVC、聚氨酯等多种类型。
不同的材质具有不同的机械强度、绝缘性能、耐热性等特性。
在选择电工绝缘套管时，需要根据具体的使用环境和要求来确定材质。
2.电工绝缘套管的内径和壁厚：电工绝缘套管的内径和壁厚是决定其使用范围和绝缘性能的重要参数。
一般来说，电工绝缘套管的内径和壁厚越大，其绝缘性能就越好。
但是，在实际应用中需要根据具体情况选择合适的规格。
3.电工绝缘套管的长度：电工绝缘套管的长度也是一个重要的参数。
不同长度的电工绝缘套管适用于不同长度的电线、电缆等电气设备。
一般来说，电工绝缘套管的长度可以根据客户需求定制。
4.电工绝缘套管的颜色：电工绝缘套管的颜色通常根据不同的用途和要求来确定。
例如，红色的电工绝缘套管通常用于高压电气设备
的绝缘保护，黑色的电工绝缘套管通常用于低压电气设备的绝缘保护。
5.电工绝缘套管的使用温度范围：电工绝缘套管在使用过程中会受到温度的影响，因此其使用温度范围也是一个重要的参数。
一般来说，电工绝缘套管的使用温度范围通常在-40℃～150℃之间。
电工绝缘套管规格是非常重要的。
在实际应用中，需要根据具体的使用环境和要求选择合适的规格，以保证电气设备的安全和可靠运行。
电气铁套管规格尺寸表电气铁套管规格尺寸表一、引言电气铁套管是一种用于保护电线、电缆和其他电气设备的管道。
它具有耐腐蚀、耐高温、绝缘性能好等特点，广泛应用于建筑、工业和交通领域。
本文将详细介绍电气铁套管的规格尺寸表。
二、材料电气铁套管通常采用优质的镀锌钢板制作而成，具有良好的抗腐蚀性能和机械强度。
三、规格尺寸表以下是常见的电气铁套管规格尺寸表：1. 20mm电气铁套管- 外径：20mm- 壁厚：1.5mm- 长度：3m2. 25mm电气铁套管- 外径：25mm- 壁厚：1.5mm- 长度：3m3. 32mm电气铁套管- 外径：32mm- 壁厚：1.6mm- 长度：3m4. 40mm电气铁套管- 外径：40mm- 壁厚：1.6mm- 长度：3m5. 50mm电气铁套管- 外径：50mm- 壁厚：1.6mm- 长度：3m6. 63mm电气铁套管- 外径：63mm- 壁厚：1.8mm- 长度：3m7. 75mm电气铁套管- 外径：75mm- 壁厚：2.0mm- 长度：3m8. 100mm电气铁套管- 外径：100mm- 壁厚：2.0mm- 长度：3m以上规格尺寸表仅为常见的几种尺寸，实际使用中还有更多尺寸可供选择。
四、应用领域电气铁套管广泛应用于以下领域：1. 建筑行业：- 室内电线敷设保护；- 室外电缆线路保护；- 照明系统的布线保护。
2. 工业领域：- 机械设备的电缆保护；- 控制系统的布线保护。
3. 交通行业：- 地铁、轻轨等交通工具的电缆保护；- 路灯系统的布线保护。
五、安装注意事项在安装电气铁套管时，需要注意以下事项：1. 确保套管的长度和尺寸与实际需求相符；2. 使用专用工具进行切割和连接；3. 在安装过程中避免损坏电线或电缆；4. 确保套管的连接紧固可靠；5. 定期检查套管是否存在腐蚀或损坏情况，及时更换。
六、结论电气铁套管是一种重要的电气设备保护材料，具有良好的耐腐蚀性能和机械强度。
本文提供了常见的电气铁套管规格尺寸表，并介绍了其应用领域和安装注意事项。
pvc电工套管国家标准PVC电工套管国家标准。
PVC电工套管是一种用于电气绝缘和防护的管道材料，广泛应用于建筑、工业和家用电气系统中。
为了规范PVC电工套管的生产和使用，国家颁布了一系列相关标准，以确保产品质量和安全性。
本文将对PVC电工套管国家标准进行详细介绍，帮助大家更好地了解和遵守相关规定。
首先，我们需要了解PVC电工套管国家标准的适用范围。
根据相关标准规定，PVC电工套管适用于额定电压不超过450/750V的交流电路或直流电路的绝缘保护。
它主要用于电线电缆的绝缘保护和机械保护，能够有效防止外部环境对电线电缆的侵蚀和损坏，确保电气设备的安全运行。
其次，PVC电工套管国家标准对产品的性能指标和质量要求进行了详细的规定。
其中包括外观质量、尺寸偏差、拉伸性能、绝缘电阻、耐热性能、阻燃性能等方面的要求。
这些指标旨在保证PVC电工套管具有良好的机械性能和电气性能，能够在各种恶劣环境下稳定可靠地工作。
此外，PVC电工套管国家标准还对产品的生产工艺和质量控制提出了严格要求。
生产厂家必须按照标准规定的工艺流程进行生产，确保产品质量稳定可靠。
同时，还需要建立健全的质量管理体系，对原材料、生产过程和成品进行全面监控和检测，确保产品符合标准要求。
另外，PVC电工套管国家标准还对产品的包装、运输和储存提出了相应要求。
在包装方面，产品必须采用适当的包装材料进行包装，标明产品的型号、规格、批号等信息，并在包装上注明产品的标准代号。
在运输和储存过程中，需要避免阳光直射、雨淋和机械损坏，确保产品不受外部环境的影响。
总之，PVC电工套管国家标准的颁布对于规范产品生产、提高产品质量、保障用户安全具有重要意义。
作为生产厂家和使用单位，我们应当严格遵守相关标准要求，确保产品符合国家标准，为电气设备的安全运行提供保障。
同时，也希望广大用户能够加强对PVC电工套管国家标准的学习和了解，提高对产品质量的认识，共同维护电气设备的安全与稳定运行。
电气铁套管尺寸规格表格1.引言电气铁套管是一种用于保护电线和电缆的金属管道，通常由铁或钢材料制成。
它们被广泛应用于建筑、工业和其他领域的电气安装中。
为了确保电气系统的安全和可靠性，选择合适尺寸的铁套管至关重要。
本文将介绍电气铁套管的尺寸规格，并讨论其应用和重要性。
2.电气铁套管尺寸规格表格以下是电气铁套管尺寸规格的表格，其中包含了常见的尺寸范围和相关参数。
尺寸（英寸）外径（毫米）内径（毫米）壁厚（毫米）1/2”16.00 12.80 1.603/4”20.70 17.90 1.401”27.30 24.40 1.451-1/4”35.00 31.80 1.601-1/2”41.30 37.10 1.602”53.00 48.90 2.052-1/2”63.50 59.40 2.553”78.50 74.60 2.953-1/2”91.00 86.90 2.554”103.80 99.60 2.60*注：以上数值仅供参考，因供应商和地区的不同可能会有所差异。
3.尺寸规格解读•外径（毫米）：电气铁套管的外部直径，通常是衡量尺寸的一个重要参数。
它决定了管道在安装过程中所占据的空间大小。
•内径（毫米）：电气铁套管的内部直径，对于电线和电缆的安装而言非常关键。
必须选择合适的内径，以确保电线和电缆能够顺利通过。
•壁厚（毫米）：电气铁套管壁的厚度，直接影响其耐久性和保护能力。
较厚的壁厚意味着更好的保护，但也需考虑安装的便利性。
4.应用和重要性电气铁套管的尺寸规格在电气安装中起到至关重要的作用。
正确选择合适的尺寸不仅可以确保电线和电缆的安全保护，还能提供良好的防护性能和易于安装。
以下是一些应用和重要性的示例：•建筑安装：电气铁套管用于室内和室外的电气系统，包括住宅、商业和工业建筑。
尺寸规格的准确选择可满足不同建筑环境中的需求，并确保符合相关安全标准和法规要求。
•工业应用：工厂和制造业设施中的电气设备和控制系统需要可靠的电线和电缆保护。
电工导管（套管）作业指导书1.1外观1.1.1 检测依据各电工导管对外观检查的要求，对所涉及的条款一一认真检查。
1.1.2 检测设备目测。
1.1.3方法步骤1.1.3.1 JG3050-1998要求：套管及配件内外表面应光滑.不应有裂纹、凸棱、毛刺等缺陷。
穿人电线或电缆时，套管不应损伤电线、电缆表面的绝缘层。
1.1.3.2 GA 305-2001按 GB/T 14823.2-1993 《电气安装用导管特殊要求：刚性绝缘材料平导管》和GB/T 14823.4-1993 《电气安装用导管特殊要求:可弯曲自恢复绝缘材料导管》逐一检查。
其它外观要求见各对应的产品标准。
1.1.4 外径检测原始记录表格格式表格见表格1 相关内容要求根据具体情况调整。
1.2标识1.2.1 检测依据见各产品对标识的要求，对所涉及的条款一一认真检查。
1.2.2 检测设备1.2.2.1 纯棉棉布1.2.2.2 汽油工业级1.2.3 方法步骤用一块充分浸水的纯棉以 2 次/s 的速度（手的进退动作各算一次）匀速在同一标记上擦拭15s，再用一块充分浸透汽油的纯棉布以同样速度擦拭15s。
1.2.4 结果要求标记应清晰；对GA305-2001不合格判定为C类。
其它判定方法见各自产品标准。
1.3 规格尺寸1.3.1 最大外径1.3.1.1 检测依据JG3050-1998 建筑用绝缘电工导管及配件1.3.1.2 检测设备导管卡规一套1.3.1.3 检测方法取三根长度为1 000m m的套管，按图21选定量规，测定相应规格的套管时，量规应能在其自重作用下通过套管。
图21 导管最大外径量规1.3.1.4 结果判定采用通过法判定导管最大外径。
1.3.2 最小外径1.3.2.1 检测依据a. JG 3050-1998 《建筑用绝缘电工导管及配件》b. GB/T 14823.1-1993 《电气安装用导管特殊要求:金属导管》c. GB/T 14823.2-1993 《电气安装用导管特殊要求：刚性绝缘材料平导管》d. GB/T 14823.4-1993 《电气安装用导管特殊要求：可弯曲自恢复绝缘材料导管》e. GA 305-2001 《电气安装用阻燃PVC塑料平导管通用技术条件》1.3.2.2 检测设备a.硬质套管最小外径量规（见下图 22）图 22 硬质套管最小外径量规b. 半硬质套管及波纹套管最小外径量规 (见下图 23)图 23 半硬质套管及波纹套管最小外径量规b. 数显游标卡尺 0～150mm 0.01mm1.3.2.3测定方法取三根长度为1000㎜的套管。
爱康企业集团——专业电工套管系统电工套管常见问题强电与弱电布线不规范近距离的布线违规电工套管如何选择其管壁表面而光滑，壁厚要求手指用劲捏不破的强度，而且应有合格证书。
要符合国家标准，标准规定应使用管壁厚度为1.2mm以上的电线管，标准要求管中电线的总截面积不能超过塑料管内截面积的40%。
保利管道产品优势抗冲性能好：韧性强，可明敷或暗敷。
耐腐、防虫：电线套管系列具有酸碱性能好，无虫害。
阻燃性好：电线套管系列具有离火自熄性能，防火阻燃性好。
绝缘性能强：电气绝缘性能优良，有效地避免漏电、触电事故。
施工方便：质量轻，易弯曲，剪接方便。
节省投资：与钢管相比，材料成本和施工安装费可大大降低。
保利管道系统配套“保利”利用PVC-U阻燃的特性，在配方中添加红、蓝两种不同的色料，制成红、蓝电工套管，来区分家庭装潢中采用的强、弱电电工护套管。
不仅起到保护电线，防止意外损坏或触摸产生触电，也避免了强弱电的混用，减少了二次装修中或线路改路时，强弱电难区分造成的安全隐患。
达到既美观、又安全的双重功效。
电工套管施工要点首先对施工班组进行全面的技术交底。
熟悉图纸，防止漏埋、错埋。
混凝土梁、柱内预埋线管时，线盒、箱要固定牢固，位置要符合设计要求。
管子最小弯曲半径大于等于10D，管子弯曲处弯扁度小于等于0.1D（D为管子外径）。
管进盒、箱连接，一定要使用杯梳，管进入盒、箱与盒、箱里口平齐，一管一孔，不许开长孔。
管口要求平整，管与管，管与盒（箱）等器件连接时，连接件必须要涂胶水，接口要牢固密封。
灯头盒、开关盒埋入混凝土内一定要用泡沫塑料、剧末等填充材料填实用胶带包牢，防止水泥浆灌入盒内。
成排管路在同一位置时，要求管与管之间有2cm以上的间距，排列整齐。
灯头盒，开关盒位置严格按施工图尺寸进行预留，预埋时，放好样，在图上标出管线位置。
单皮钢筋上禁止管子交叉，防止楼板裂缝，交叉管要在双层钢筋内。
在土建模板上开洞时要求机械开洞，开洞产生的剧末要及时进行清理。
