建筑电气中的配电箱系统图解读,图文并茂

漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

分配电箱示意图分配电箱PE、N 线端子板节点图分配电箱箱门电气连接节点图分配电箱电气系统图四、开关箱（按一机一闸一漏一箱设置）（一）电焊机开关箱内设DZ20-100∕2 系列或KDM1-100∕2（100A、380V）透明塑壳断路器作为控制开关，DZ15LE-100∕2 （DZ20L-100∕2）或LBM-1-100∕2（100 A）漏电断路器，BFGD 系列二次防触电保护器；PE 端子排为3 个接线螺栓。

一、常用文字符号：电箱符号线路敷设符号常用电气元件文字符号表二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）2、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。

1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。

5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。

基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。

常用图线见表15-2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15-3。

配电箱内部结构解析（图文并茂）“配电箱”，也叫配电柜，是电动机控制中心的统称。

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

1配电箱的用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

配电箱构成主要分为两部分：一是成套部件，即配电箱外壳及其相关配件。

二是电气元件及相关附件，即空气开关和其所需要的附件。

2柜内有以下各部分组成：一、断路器断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关.双电源自动转换开关。

1.空气开关：A.空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。

断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。

目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。

3B.空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

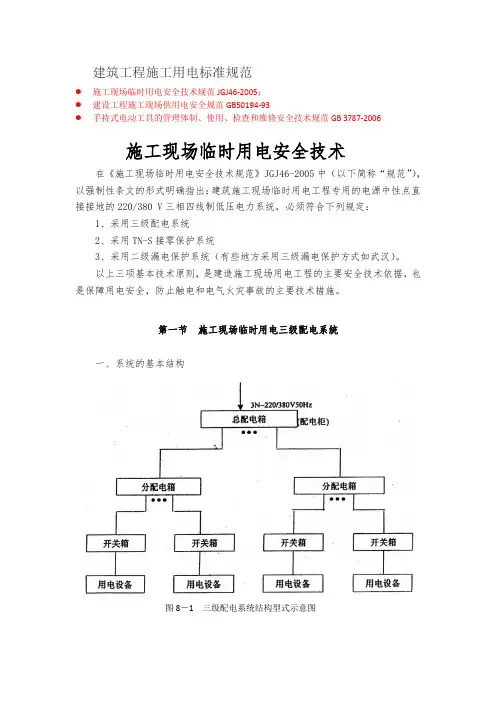

建筑工程施工用电标准规范●施工现场临时用电安全技术规范JGJ46-2005；●建设工程施工现场供用电安全规范GB50194-93●手持式电动工具的管理体制、使用、检查和维修安全技术规范GB 3787-2006施工现场临时用电安全技术在《施工现场临时用电安全技术规范》JGJ46-2005中（以下简称“规范”），以强制性条文的形式明确指出：建筑施工现场临时用电工程专用的电源中性点直接接地的220/380 V三相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统2、采用TN-S接零保护系统3、采用二级漏电保护系统（有些地方采用三级漏电保护方式如武汉）。

以上三项基本技术原则，是建造施工现场用电工程的主要安全技术依据，也是保障用电安全，防止触电和电气火灾事故的主要技术措施。

第一节施工现场临时用电三级配电系统一、系统的基本结构图8－1 三级配电系统结构型式示意图二、系统的设置规则1、分级分路（1）从一级总配电箱（配电柜）向二级分配电箱配电分路。

（2）从二级分配电箱向三级开关箱配电分路。

如分配电箱所管辖的设备台数较多，可在其下端增设分配电箱。

不得在分配电箱的一个回路上接2个以上的开关箱。

图8－2 二级配电中有多级分配电箱时结构形式示意图（3）从三级开关箱向用电设备配电实行所谓“一机一闸”制，一台用电设备必须有其独立专用的开关箱。

（4）对于单台总功率较大的设备，如塔吊、施工电梯、对焊机等，为保证其能正常工作，不影响相邻的设备，由总配电箱（柜）直接向其专用的开关箱供电。

2、动照分设动力开关箱与照明开关箱必须分箱设置，不存在共箱分路设置问题。

3、压缩配电间距（1）分配电箱应设在用电设备或负荷相对集中的场所。

（2）分配电箱与开关箱的距离不得超过30m。

（3）开关箱与其供电的固定式用电设备的水平距离不宜超过3m。

4、环境安全（1）环境保持干燥、通风、常温，周围无易燃易爆物及腐蚀介质。

（2）周围无灌木、杂草丛生，周围不堆放器材、杂物。

TN-S 系统定义:三级配电系统总配电箱为一级,分配电箱为二级,末级配电箱为三级定义:三相电的概念我们知道线圈在磁场中旋转时,导线切割磁场线会产生感应电动势,它的变化规律可用正弦曲线表示。

如果我们取三个线圈,将它们在空间位置上相差点 120度角,三个线圈仍旧在磁场中以相同速度旋转,一定会感应出三个频率相同的感应电动势。

由于三个线圈在空间位置相差点 120度角,故产生的电流亦是三相正弦变化,称为三相正弦交流电。

工业用电采用三相电,如三相交流电动机等。

相与相之间的电压是线电压,电压为 380V 。

相与中心线之间称为相电压,电压是 220V 。

什么是电源中性点?中性点是指变压器低压侧的三相线圈构成星形联结,联结点称中性点,又因其点为零电位,也称零线端,一般的零线就从此点引出的。

中性点接地后,所有该电网覆盖面的设备接地保护线可就近入地设置为地线,一旦出现漏电可通过大地传导回路到变压器中性点,以策安全。

定义:三相五线制在三相四线制供电系统中 , 把零线的两个作用分开 , 即一根线做工作零线 (N,另外用一根线专做保护零线 (PE,这样的供电结线方式称为三相五线制供电方式 . 三相五线制包括三根相线、一根工作零线、一根保护零线 . 三相五线制的接线方式如下图所示 .为什么不是“ 五相”“ 六相” ?你先要明白“ 相” 在电中的含义,相是指相位角,比如常说的三相电,是指相位角在空间互成 120°交流电。

如果使用移相技术,就比如简单的电容移相,我们一样可以得到四相、五相、 N 相都可以!但那在电力拖动中没有实际的应用意义, 只在电子技术中有时用到。

为什么在电力拖动中大都使用三相 (当然有时会用到单相 , 而不是四相、五相呢?因为发电机的三相绕组在空间 120°分布时,交变磁力线均可最大限度的切割它们,成而最以限度的发出电能。

而三相用电器呢,除了相反的原理外,三相互成 120°的回路又能最大限度的使用电能!三相五线制供电的原理在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时,零线将有零序电流通过,过长的低压电网,由于环境恶化,导线老化、受潮等因素,导线的漏电电流通过零线形成闭合回路,致使零线也带一定的电位,这对安全运行十分不利。

建筑电气施工图完整版解析•电气施工图概述与重要性目录•电气施工图组成要素及解读方法•照明系统设计与施工图解读•动力配电系统设计与施工图解读目录•防雷接地保护措施与施工图解读•火灾自动报警及联动控制系统设计与施工图解读01电气施工图概述与重要性电气施工图是描述建筑物内电气系统布局、安装方式和设备配置的图纸。

它包括供电系统、照明系统、动力系统、防雷接地系统、弱电系统等部分的详细设计。

电气施工图是建筑施工图的重要组成部分，用于指导电气工程的施工和安装。

电气施工图定义及作用合理的电气设计能够确保建筑物内电气设备的正常运行，提高能源利用效率。

电气工程的施工质量直接影响建筑物的使用寿命和维护成本。

电气工程是建筑物的重要基础设施之一，关系到建筑物的使用功能和安全性能。

建筑施工中电气部分重要性行业标准与规范要求电气施工图的设计和施工必须符合国家和行业的相关标准和规范。

如《建筑电气设计规范》、《建筑物防雷设计规范》等，这些标准和规范对电气工程的各个方面都有详细的规定和要求。

设计师和施工人员必须熟悉并掌握这些标准和规范，以确保电气工程的设计和施工质量。

02电气施工图组成要素及解读方法图纸目录和说明页内容图纸目录详细列出所有电气施工图纸的编号、名称、比例、页数等，方便查阅。

说明页包含工程概况、设计依据、图纸规范、施工注意事项等，为读图提供必要指导。

供电系统图、平面图分析供电系统图展示整个建筑的供电系统架构，包括电源进线、配电箱、开关柜、线路走向等。

平面图展示电气设备在建筑物内的平面布置，包括插座、开关、灯具等的位置和数量。

设备布置图、接线图解读设备布置图详细展示电气设备的具体安装位置和相互间距，确保施工准确。

接线图展示电气设备的接线方式、电缆规格和走向，为施工提供详细指导。

03相关参数提供电气设备的技术参数和性能指标，为施工和验收提供依据。

01材料表列出所需电气材料的名称、规格、数量等，方便采购和备料。

02设备表列出所有电气设备的名称、型号、规格、数量等，确保设备选型和采购准确。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等。

1。

图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。

2.设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3。

图例材料表：主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等.4。

平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图）等。

5。

系统图:系统图是表明供电分配回路的分布和相互联系的示意图.具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等.系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类:A0～A4，见表15—1。

基本幅面尺寸 (mm)表15—1幅面代号A0A1A2A3A4宽×长(B×L) 841×1189594×841420×591297×420210×297边宽（C) 10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。

常用图线见表15—2.2。

图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15—3。

目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (2)(三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (3)(一）、常用的文字符号及图形符号 (3)（二）、读图的方法和步骤 (4)（一)、模拟项目图纸组成 (18)（二）、电力系统的组成 (18)（三）、总干线 (18)（四）、配电系统识读 (18)(五)、平面图 (19)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸.电气工程图的特点(1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来,构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

(二)、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式.强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图:是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所,用以表示设备、器具、管线实际安装位置的水平投影图.是表示装置、器具、线路具体平面位置的图纸。

配电箱系统图详解-手打-2020年5月9日1.进线WDZC-BYJ-3x6-PC25-WC,FCWDZC：电缆是低烟copy无卤阻燃C级电缆。

阻燃分3个等级，从高倒低分别是A,B,C级，WDZ是WDZC的缩小，为阻燃最低等级C级。

BYJ：铜芯交联聚烯烃绝缘电线,耐温等级90℃3x6：3根电线的横截面积为6平方毫米的电线,绝缘厚度0.8，外径4.96，S=R×R×π（R为电线半径）PC25：外径25MM的电工穿线管，分为L\M\H三种轻\中\重壁，壁厚不同，壁厚最小1.2MM WC,FC：可参考工业企业通信工程设计图形及文字符号标准或建筑电气工程设计常用图形符号和文字符号09DX001，WC暗敷设在墙内FC地面或地下敷设2.Pn（kW）4.0 kd 1.0 Pc(kW) 4.00 cosφ0.85 Ic(A)21.39Pn（kW）4.0 ：配电箱安装容量，各开关总和kd 1.0：需要系数，查表04DX101-1,用电设备组实际所需要的功率与额定负载时所需的功率的比值,Pc(kW) 4.00：计算有功功率，见12SDX101-2，=Pn（kW）4.0*kd 1.0cosφ0.85：设备额定功率因数，查表Ic(A)21.39：计算电流，=Pc(kW) 4.00/cosφ0.85/ 0.22KV额定电压3.ALSF：AL照明配电箱，SF功能缩写4.S201-C25:极数为1+NA符号为断路器，C脱口特性为C,额定电流为25A5.GS201-C25/0.03:符号为剩余电流断路器，额定剩余电流(A)0.0.36.WL WX WP :功能回路编号BBTRZ：柔性矿物绝缘电缆，能够在950度火焰温度下通1000V电压经受3小时燃烧而不击穿。

WS：沿墙面敷设WATSN-32/4P：符号隔离开关2个加机械联锁，32A 4P双电源转换开关PMAC513A2-I：三相电源监控传感器，检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警、记录的监控系统。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。

1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。

5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。

基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。

常用图线见表15-2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15-3。

CH1-63/2P C40A是：1、CH1为塑壳空气断路器的型号2、63是指该断路器触点的额定电流值3、2P为两极4、C40A为保护整定电流数值为40A②C65N—C40A/2Np1c65n施耐德旗下梅兰日兰牌断路器。

C曲线，40A电流的。

③ZR—YJV—3X16—CT/KBG32—SCEZR：阻燃，代表阻燃电缆（还应该标注阻燃级别A、B、C。

未标注可视为B级）YJV：交联聚氯乙烯绝缘铜芯电缆3X16：三芯电缆，每芯电缆截面16平方毫米CT：沿桥架敷设（还应标注桥架尺寸，可查阅平面图中桥架规格尺寸）KBG32：沿KBG管敷设，管规格32。

KBG：一种薄壁钢管SCE：吊顶内敷设。

④C65N/1P/C 16A ZR-BV-2×2.5 KBG16 1.0KWC65N是一种品牌断路器，C65是系列编号，N是指分断能力：6000A,C16中的C是指脱扣曲线类型，C型属配电保护类型，16是额定电流16A，1P是单级。

阻燃（zr）塑料绝缘铜芯线（bv）2根2.5mm2 穿16mm的电线管（kbg）扣压型负载功率是1kw⑤CM1-125/C80/3PCM1是常熟开关厂的塑壳开关是国内较好开关品牌塑壳框架电流为125A 额定电流为80A2P是微断3P是C是代表着开关的脱扣等级是C级，起到保护作用⑥3×[YJV22-1K-(4×95)SC100] 2×[YJV22-1K-(4×120)SC100]YJV22表示交联聚氯乙烯绝缘聚氯乙烯护套22表示铠装电缆，1K耐压1kV，4X95表示电缆4芯95平方，SC100表示穿100的镀锌钢管，前面的3表示3根同样的电缆，同样也是3根钢管。

2×[YJV22-1K-(4×120)SC100]类推。

不过，4X95的电缆的管径没有富余量，4X120的穿100的管太小至少应在125的。

4X120穿管有2个弯可能不行的7、YJV22(3*150+1*95)SC100YJV22交联聚乙烯绝缘电力电缆（具有卓越的热机械性能，优异的电气性能和耐化学腐蚀性能，还具有结构简单、重量轻、敷设不受落差限制等优点，是目前广泛用于城市电网、矿山和工厂的新颖电缆。
