Acrel-6000电气火灾监控系统在松江文化馆项目中应用缪建梅（安科瑞电气股份有限公司上海嘉定）摘要：政府设立公益性公共文化事业单位办公场合人员密集、社会关注度高，其电气火灾防止显得十分重要。
鉴于商业办公楼、大型商场、生活社区、基本建设、商场酒店等人员密集区域特性，国家和各地区已经制定了有关电气火灾防范强制规定。
而在上述各种人员密集型场合安装电气火灾监控系统可以有效防止电气火灾发生。
本文通过简介安科瑞Acrel-6000/B电气火灾监控系统在松江文化馆项目中应用，简析有关国标和设计规范，概述电气火灾监测系统在电气火灾防止方面详细架构以及其优越性。
核心词：公共建筑；电气火灾；松江文化馆；安科瑞；0 前言近十年火灾事故中，电气火灾居首位，且年均发生次数占火灾年均总发生次数27%，占重特大火灾总发生次数80%，且损失占火灾总损失53%，而发达国家每年电气火灾发生次数占总火灾发生次数8%~13%。
事实上，电气火灾已成为消防安全重要致灾因素，不但次数多、损失大，并且近年来始终居高不下。
公益性公共建筑人员密集、往来人员多、公共关注度高特性，使其配电系统电气火灾防止显得更加重要。
公共建筑电气火灾防止重要有如下两个方面：1、电气火灾普通初起于电气柜、电缆桥架等内部，当火蔓延至设备及电缆表面时，已形成较大火势，此时火势往往不容易被控制，故而防止便十分重要。
2、政府公益性公共建筑社会关注度高，若是发生火灾会影响有关社会活动进展，且也许会导致人民生命财产损失。
针对以上两个方面，安科瑞电气股份有限公司以其自主研发ARCM系列电气火灾监控探测器为基本，通过对RS485总线技术、终端微机软件显示技术集成，研发了安科瑞Acrel-6000/B电气火灾监控系统。
本系统后台在显示各个探测点位数据同步，还提供越限声光报警、人性化界面等功能。
本系统实现了配电系统24小时无人实时监控，减少了人力成本，提高了电气火灾隐患排除效率。
本文就电气火灾系统在中航民用项目中应用，简朴简介安科瑞Acrel-6000/B电气火灾系统实际应用和其实际意义。
Acrel-6000电气火灾监控系统在成都中筑兰庭项目中的应用摘要：建筑电气火灾作为一种灾害，在经济迅速发展的形势下，给国家财产和人民的生命安全造成的损失也与日俱增。
据统计，80 %以上的火灾为建筑火灾，而电气则是引发建筑火灾的首要因素。
为预防接地故障引起的电气火灾，国家和各地区已经制定了相关电气火灾防范的强制规定。
在各种人员密集型场所安装电气火灾监控系统可以有效的预防电气火灾的发生。
本文通过介绍安科瑞Acrel-6000/Q电气火灾监控系统在成都中筑兰庭项目中的应用，简析相关国家标准和设计规范，概述电气火灾监测系统在电气火灾预防方面的具体架构以及其优越性。
关键词：大型建筑群；电气火灾；中筑兰庭；安科瑞；1 项目概况中筑兰庭项目位于成都市武侯区武侯大道铁佛段与万兴路交汇处，此项目为由9栋建筑组成的建筑群，其中3#楼及8#楼为纯商业的四层建筑，1#、2#、7#、9#楼一二层为商业建筑，上层为住宅，4#、5#、6#楼为纯住宅楼。
作为商业住宅混合的大型建筑群，其人员密集度高、对其安用电安全性要求较高，且在电力配电系统稳定运行的要求也是非常严格的。
鉴于以上项目情况，为了监控整个配电系统是否存在电气火灾隐患，现须根据本项目的情况设计一套电气火灾监控系统。
针对本项目的特性，为预防接地故障引起的电气火灾，结合本工程的重要性，本工程所有照明、动力配电系统均配置漏电火灾报警系统。
该系统主要包括系统主机、现场监控器以及数据集中控制器。
漏电火灾报警主机设置在9#楼一层的消防控制室。
由于本项目为建筑群，各建筑距离较远，因此在4#楼强电井里配置一台串口服务器，用来采集2#、3#、4#、5#楼及地下室的漏电流探测器的数据；其他楼层的漏电流探测器数据由9#楼一层放置的Acrel-6000/Q的电气火灾监控主机直接采集。
系统在各个层配电箱的进线设置漏电火灾探测器，对该处的漏电电流进行监控，当探测到配电回路漏电电流大于300mA、工作电流超过时限设定的报警值时，即发出声光报警信号，准确报出故障点地址，监视故障点变化，显示其状态，对设备用电回路仅给出报警信号，不切断其电源。
084Acrel-6000型电气火灾监控设备安装使用说明书V1.2江苏安科瑞电器制造有限公司Jiangsu Acrel Electric MFG.Co.,Ltd.危险和警告本设备只能由专业人士进行安装和维护，对于因不遵守本手册说明进行的违规操作所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险设备只能由取得资格的工作人员才能进行安装和维护。
对设备进行维护操作前，应隔离电源供应。
要用一个合适的电压检测设备来确认电压已切断。
在将设备通电前，应将所有的部件恢复原位。
设备在使用中应提供正确的额定电压。
不注意这些预防措施可能会引起严重伤害。
申明：版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新信息。
目录1.概述 (3)2.基本功能 (3)2.1.监控报警功能 (3)2.2.控制输出功能 (3)2.3.故障报警功能 (3)2.4.自检功能 (3)2.5.报警记录存储查询功能 (3)2.6.电源功能 (3)2.7.对探测器控制功能 (3)2.8.权限控制功能 (4)3.主要技术参数 (4)3.1.电源 (4)3.2.工作制 (4)3.3.通讯方式 (4)3.4.监控容量 (4)3.5.监控报警项目 (4)3.6.故障报警项目 (4)3.7.控制输出 (4)3.8.自检项目 (5)3.9.历史记录 (5)3.10.操作分级 (5)3.11.使用环境条件 (5)4.主要组成部件 (5)4.1.面板元件布置及功能说明 (5)5.安装与调试 (7)5.1.系统示意图 (7)5.2.设备安装 (7)5.2.1.环境 (7)5.2.2.安装位置 (7)5.2.3.设备尺寸 (7)5.3.接线 (8)5.4.单机调试 (9)5.5.系统调试 (9)6.使用说明 (10)6.1.软件安装 (10)6.2.数据库配置 (13)6.3.软件的启动与登录 (13)6.4.软件运行界面 (14)6.5.主页面操作 (15)6.5.1.登录与注销 (15)6.5.2.复位 (15)6.5.3.消声 (15)6.5.4.报警列表、故障列表 (15)6.5.5.状态指示灯 (15)6.6.状态页面 (15)6.6.1.单个探测器的数据刷新、复位与参数设置 (16)6.7.列表页面 (17)6.8.网络页面 (18)6.9.事件页面 (19)6.10.自检页面 (20)6.11.维护页面 (21)6.11.1.用户管理 (21)6.11.2.串口配置 (21)6.11.3.探测器配置 (22)6.11.4.设备检测 (22)7.用户须知 (23)注意：本说明书针对Acrel-6000/B型电气火灾监控设备及系统软件的使用进行全面介绍，用户使用前应仔细阅读，充分理解设备及系统软件的各项功能，以便正确、规范操作。

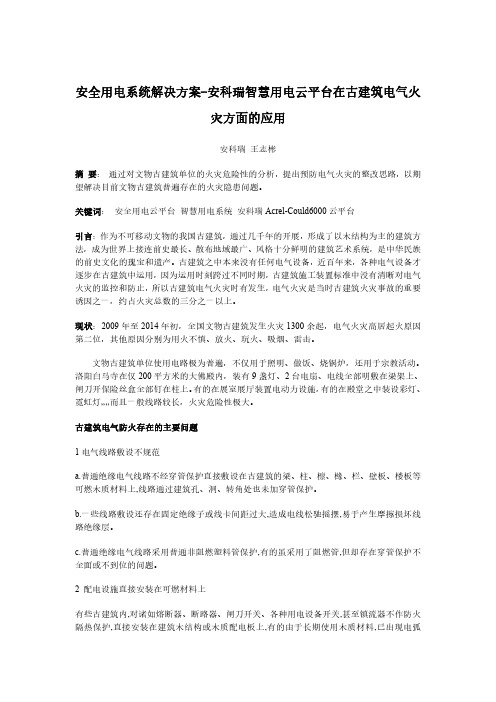

安全用电系统解决方案-安科瑞智慧用电云平台在古建筑电气火灾方面的应用安科瑞王志彬摘要：通过对文物古建筑单位的火灾危险性的分析，提出预防电气火灾的整改思路，以期望解决目前文物古建筑普遍存在的火灾隐患问题。
关键词：安全用电云平台智慧用电系统安科瑞Acrel-Could6000云平台引言：作为不可移动文物的我国古建筑，通过几千年的开展，形成了以木结构为主的建筑方法，成为世界上接连前史最长、散布地域最广、风格十分鲜明的建筑艺术系统，是中华民族的前史文化的瑰宝和遗产。
古建筑之中本来没有任何电气设备，近百年来，各种电气设备才逐步在古建筑中运用，因为运用时刻跨过不同时期，古建筑施工装置标准中没有清晰对电气火灾的监控和防止，所以古建筑电气火灾时有发生，电气火灾是当时古建筑火灾事故的重要诱因之一，约占火灾总数的三分之一以上。
现状：2009年至2014年初，全国文物古建筑发生火灾1300余起，电气火灾高居起火原因第二位，其他原因分别为用火不慎、放火、玩火、吸烟、雷击。
文物古建筑单位使用电路极为普遍，不仅用于照明、做饭、烧锅炉，还用于宗教活动。
洛阳白马寺在仅200平方米的大佛殿内，装有9盏灯、2台电扇、电线全部明敷在梁架上、闸刀开保险丝盒全部钉在柱上。
有的在展室展厅装置电动力设施，有的在殿堂之中装设彩灯、霓虹灯……而且一般线路较长，火灾危险性极大。
古建筑电气防火存在的主要问题1电气线路敷设不规范a.普通绝缘电气线路不经穿管保护直接敷设在古建筑的梁、柱、檩、橼、栏、壁板、楼板等可燃木质材料上,线路通过建筑孔、洞、转角处也未加穿管保护。
b.一些线路敷设还存在固定绝缘子或线卡间距过大,造成电线松驰摇摆,易于产生摩擦损坏线路绝缘层。
c.普通绝缘电气线路采用普通非阻燃塑料管保护,有的虽采用了阻燃管,但却存在穿管保护不全面或不到位的问题。
2配电设施直接安装在可燃材料上有些古建筑内,对诸如熔断器、断路器、闸刀开关、各种用电设备开关,甚至镇流器不作防火隔热保护,直接安装在建筑木结构或木质配电板上,有的由于长期使用木质材料,已出现电弧烧灼和碳化痕迹,十分危险。

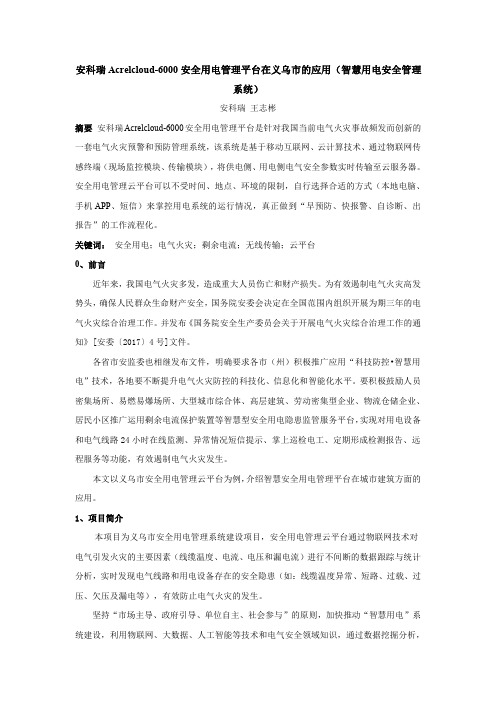

安科瑞Acrelcloud-6000安全用电管理平台在义乌市的应用（智慧用电安全管理系统）安科瑞王志彬摘要安科瑞Acrelcloud-6000安全用电管理平台是针对我国当前电气火灾事故频发而创新的一套电气火灾预警和预防管理系统，该系统是基于移动互联网、云计算技术、通过物联网传感终端（现场监控模块、传输模块），将供电侧、用电侧电气安全参数实时传输至云服务器。
安全用电管理云平台可以不受时间、地点、环境的限制，自行选择合适的方式（本地电脑、手机APP、短信）来掌控用电系统的运行情况，真正做到“早预防、快报警、自诊断、出报告”的工作流程化。
关键词：安全用电；电气火灾；剩余电流；无线传输；云平台0、前言近年来，我国电气火灾多发，造成重大人员伤亡和财产损失。
为有效遏制电气火灾高发势头，确保人民群众生命财产安全，国务院安委会决定在全国范围内组织开展为期三年的电气火灾综合治理工作。
并发布《国务院安全生产委员会关于开展电气火灾综合治理工作的通知》[安委〔2017〕4号]文件。
各省市安监委也相继发布文件，明确要求各市（州）积极推广应用“科技防控•智慧用电”技术，各地要不断提升电气火灾防控的科技化、信息化和智能化水平。
要积极鼓励人员密集场所、易燃易爆场所、大型城市综合体、高层建筑、劳动密集型企业、物流仓储企业、居民小区推广运用剩余电流保护装置等智慧型安全用电隐患监管服务平台，实现对用电设备和电气线路24小时在线监测、异常情况短信提示、掌上巡检电工、定期形成检测报告、远程服务等功能，有效遏制电气火灾发生。
本文以义乌市安全用电管理云平台为例，介绍智慧安全用电管理平台在城市建筑方面的应用。
1、项目简介本项目为义乌市安全用电管理系统建设项目，安全用电管理云平台通过物联网技术对电气引发火灾的主要因素（线缆温度、电流、电压和漏电流）进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的安全隐患（如：线缆温度异常、短路、过载、过压、欠压及漏电等），有效防止电气火灾的发生。
Acrel-6000电气火灾监控系统在陈家镇滨江生态国际社区中的应用安科瑞周洁摘要安科瑞剩余电流式电气火灾监控系统通过ARCM剩余电流式电气火灾监控装置，对商场、宾馆、机场、银行、医院、厂房等建筑低压配电系统进行电气火灾监控。
本文通过对陈家镇电气火灾监控系统项目的介绍，重点阐述Acrel-6000电气火灾监控系统所实现的功能及其重要意义。
关键词：火灾探测器电气火灾监控系统永川商贸城安科瑞前言陈家镇滨江生态国际社区位于上海市崇明陈家镇大型休闲运动别墅区，地块紧邻东滩湿地、北郊国宾馆（规划），景观资源丰富。
项目占地2000亩，规划建筑面积约为35万平方米。
项目规划有星级度假酒店、6000平方米的高尔夫会所，18洞标准高尔夫球场，及其他商业配套设施。
陈家镇滨江社区酒店是一家五星级酒店，位于社区中心。
本系统能有效地对漏电及由于漏电可能引起火灾进行预报和监控，能准确监控电气线路的故障和异常状态，能发现电气火灾的火灾隐患，及时报警提醒人员去消除这些隐患。
有利于企业节约人工成本，提高工作效率。
参考标准本系统符合中华人民共和国国家标准GB14287.1-2005《电气火灾监控系统第1部分：电气火灾监控设备》。
系统需求分析探测漏电电流、过电流、超温度等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化。
储存各种故障和操作试验信号，显示系统电源状态。
系统结构Acrel-6000电气火灾监控系统是本公司自主研发的用于接收剩余电流式电气火灾探测器等现场设备信号，以实现对被保护电气线路的报警、监视、控制、管理的运行于计算机的工业级硬件/软件系统。
本系统应用于大型商场、生活小区、生产基础、办公大楼、商场酒店等区域的消防控制中心，对分散在建筑内的探测器进行遥测、遥调、遥控、遥信，方便实现监控与管理。
本系统采用标准的Modbus现场总线将具有通信功能的探测器相互连接起来，当现场保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号，能指示报警部位并保存报警信息。
电气火灾监控系统及应用简介电气火灾是一种因电气设备或电气线路故障而引起的火灾。
在工业生产、商业建筑和住宅等领域，电气设备的使用已经广泛普及，因此电气火灾的风险也日益增加。
为了及时发现和防止电气火灾的发生，电气火灾监控系统应运而生。
电气火灾监控系统是一种采用现代化技术的智能监控系统，旨在实时监测电气设备的状态并及时报警。
它可以通过传感器和监测设备检测电气设备的温度、电流、电压等参数，当监测到异常情况时，系统会自动触发报警并采取相应的应急措施。
传感器传感器是电气火灾监控系统中最为关键的部件之一。
常见的传感器包括温度传感器、电流传感器、电压传感器等。
这些传感器能够将电气设备运行时的各项参数转化为电信号，并传送给监控设备进行分析和处理。
监控设备监控设备是电气火灾监控系统的核心局部，它负责接收传感器传递过来的信号并进行处理。
监控设备通常配备有高性能的微处理器和专用的监控软件，能够实时监测电气设备的参数，并根据预设的规那么进行分析和判断。
一旦监测到异常情况，监控设备会触发报警并采取相应的措施。
报警装置是电气火灾监控系统的重要组成局部，它能够通过声光信号或其他方式及时向相关人员发出警报。
常见的报警装置包括喇叭、闪光灯、短信通知等。
报警装置的设置位置应根据实际情况进行合理布置，以便及时引起人们的注意并采取应急措施。
控制中心控制中心是电气火灾监控系统的指挥中枢，它负责对监测设备和报警装置进行集中管理和控制。
通过控制中心，相关人员可以随时查看电气设备的运行状态和报警信息，并及时采取相应的处理措施。
控制中心通常配备有显示屏、报警记录仪和通信设备，以方便与外部联系和数据记录。
电气火灾监控系统广泛应用于各种工业生产、商业建筑和住宅等场所。
以下是几个常见的应用领域：工业生产在工业生产过程中，大量的电气设备被使用。
电气火灾可能会给工厂的生产造成严重影响，甚至导致生命财产损失。
因此，工业生产是电气火灾监控系统的重要应用领域之一。
Acrel-6000电气火灾监控系统在龙腾国际大厦中的应用
安科瑞唐潇倩
江苏安科瑞电器制造有限公司江苏江阴214405
摘要安科瑞剩余电流式电气火灾监控系统通过ARCM剩余电流式电气火灾监控装置或数字型剩余电流互感器，对商场、宾馆、机场、银行、医院、厂房等建筑低压配电系统进行电气火灾监控。
本文通过对龙腾国际大厦电气火灾监控系统项目的介绍，重点阐述Acrel-6000电气火灾监控系统所实现的功能及其重要意义。
关键词：电气火灾探测器监控设备大厦安科瑞
1.前言
龙腾国际大厦项目位处长春市政府重点打造的净月西部新区，占地1.3万平，总建6万平，由两栋103米高的双子座建筑组成。
依托净月区特有的生态资源、政策支持以及日臻成熟的商务氛围。
龙腾国际大厦目前在售B座写字间产品，共计25层。
本项目在地下一层有一个10KV变电所，供A、B两个大楼的以及裙楼的供电。
共计487个0.4kV楼层配电箱回路需要进行剩余电流监测。
2.系统需求分析
探测漏电电流、过电流、超温度等信号，发出声光信号报警，准确报出故障线路地址，故障点的变化。
储存各种故障和操作试验信号，显示系统电源状态。
3.参考标准
近年来，国家为了加大电气火灾监控防范的力度，相继制订或修改了一批相关标准规范，加强对电气火灾的预防。
主要有：。
Acrel-6000/Q电气火灾监控系统在中航民用项目中的应用王长幸江苏安科瑞电器制造有限公司摘要：在大型商场、生活小区、基础建设、办公大楼、商场酒店等人员密集区域的电气火灾预防，已经成为当前国家和各地区的强制规定。
在上述的各种人员密集型场所安装电气火灾监控系统可以有效的预防电气火灾的发生。
本文通过介绍安科瑞Acrel-6000/Q电气火灾监控系统在中航民用项目中的应用，简析相关国家标准和设计规范，概述电气火灾监测系统在电气火灾预防方面的具体架构以及其优越性。
关键词：电气火灾；监控系统；中航民用；安科瑞；0前言公安部消防局《中国火灾统计年鉴》显示：近十年的火灾事故中，电气火灾居首位，且所占比例在30 %，且逐年呈上升趋势，造成的损失十分惨重。
事实上，电气火灾已成为消防安全的主要致灾因素，不仅次数多、损失大，而且多年来一直居高不下。
电气火灾预防主要难点有以下几个方面：1、配电系统的电缆一般都在桥架内，当线缆老化并发生漏电时，若没有系统的预警，现场管理人员无从查找故障点。
2、电气火灾隐患产生非常隐蔽，无论在时间上还是在空间上都无迹可寻。
3、电力系统的运作基本上都是24小时不间断运作的，人员的不可能24小时巡查。
针对以上几个方面，安科瑞电气股份有限公司以其自主研发的ARCM系列电气火灾监控探测器为基础，通过对RS485总线技术、终端微机软件显示技术的集成，研发了安科瑞Acrel-6000/Q电气火灾监控系统。
本系统后台在显示各个探测点位数据的同时，还提供越限声光报警、人性化的界面等功能。
本系统实现了配电系统的24小时无人实时监控，减少了人力成本，提高了电气火灾隐患的排除效率。
本文就电气火灾系统在中航民用项目中的应用，简单介绍安科瑞Acrel-6000/Q电气火灾系统的实际应用和其实际意义。
1项目概况中航民用航电产业园位于上海紫竹园区，总投资规模约10.8亿元，占地186亩，计划分两期开发。
按照一次规划分步实施细则，中航民用航电产业园分期开展航空电子系统研究开发平台、航空电子产业平台、航空微电子研发平台、民用电子产业创新平台、产业园配套服务平台的建设。
工业企业电能管理系统解决方案之-(5)电气火灾监控系统5电气火灾监控系统1）概述Acrel-6000电气火灾监控系统是用于接收剩余电流式电气火灾监控探测器等现场设备信号，以实现对被保护电气线路的报警、监视、控制、管理的运行于计算机的工业级硬件/软件系统。
本系统适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，对分散在建筑内的探测器进行遥测、遥调、遥控、遥信，方便实现监控与管理。
Acrel-6000电气火灾监控系统由Acrel-6000系列监控设备、ARCM系列监控探测器和配套附件组成。
系统各设备之间均采用总线（双绞线）进行连接，施工布线简单方便。
2）组网方案2.1）大型建筑群组网方案2.2）大型单体建筑群组网方案2.3）中型建筑组网方案2.4）小型建筑电气火灾监控系统3）监控探测器选型型号功能特性ARCM200BL ARCM300ARCM200LJ1J4J1J4Z2Z UI J4T4J4T12J8J8T8J12T4J16T16安装方式嵌入式√√√√√√√√√√√√导轨式√√实时测量电流电压频率/功率因数√√√有功功率/无功功率√√√四象限电能计量√√在线监测剩余电流（1路）√√√√√剩余电流（4路）√√√√剩余电流（8路）√√剩余电流（12路）√剩余电流（16路）√温度（1路）√√温度（3路）温度（4路）√√√√√√√温度（8路）√温度（12路）√温度（16路）√I/O开关量输入（DI）√（4路）√（4路）√（4路）√（4路）√（4路）√（4路）√（4路）√（4路）√（4路）√（4路）继电器输出（DO）√（1路）√（4路）√（1路）√（4路）√（2路）√（2路）√（2路）√（2路）√（2路）√（2路）√（2路）√（2路）√（2路）√（2路）保护功能剩余电流√√√√√√√√√√√√√温度√√√√√√√√√√√√过压√√√缺相√√√过流√√√数据记录事件记录（条）√（20）√（20）√（20）√（20）√（20）√（20）√（20）√（20）√（20）√（20）√（20）√（20）√（20）√（20）内置时钟√√√√√√√√√√√√√√通讯1路Modbus/RTU √√√√√√√√√√√√√√2路Modbus/RTU√应用场合0.4kV 电压等级TN-C-S、TN-S 及局部TT 系统。
Acrel-6000/Q电气火灾监控系统在中航民用项目中的应用袁燕江苏安科瑞电器制造有限公司江苏江阴摘要：在大型商场、生活小区、基础建设、办公大楼、商场酒店等人员密集区域的电气火灾预防，已经成为当前国家和各地区的强制规定。
在上述的各种人员密集型场所安装电气火灾监控系统可以有效的预防电气火灾的发生。
本文通过介绍安科瑞Acrel-6000/Q电气火灾监控系统在中航民用项目中的应用，简析相关国家标准和设计规范，概述电气火灾监测系统在电气火灾预防方面的具体架构以及其优越性。
关键词：电气火灾；监控系统；中航民用；安科瑞；0前言公安部消防局《中国火灾统计年鉴》显示：近十年的火灾事故中，电气火灾居首位，且所占比例在30%，且逐年呈上升趋势，造成的损失十分惨重。
事实上，电气火灾已成为消防安全的主要致灾因素，不仅次数多、损失大，而且多年来一直居高不下。
电气火灾预防主要难点有以下几个方面：1、配电系统的电缆一般都在桥架内，当线缆老化并发生漏电时，若没有系统的预警，现场管理人员无从查找故障点。
2、电气火灾隐患产生非常隐蔽，无论在时间上还是在空间上都无迹可寻。
3、电力系统的运作基本上都是24小时不间断运作的，人员的不可能24小时巡查。
针对以上几个方面，安科瑞电气股份有限公司以其自主研发的ARCM系列电气火灾监控探测器为基础，通过对RS485总线技术、终端微机软件显示技术的集成，研发了安科瑞Acr el-6000/Q电气火灾监控系统。
本系统后台在显示各个探测点位数据的同时，还提供越限声光报警、人性化的界面等功能。
本系统实现了配电系统的24小时无人实时监控，减少了人力成本，提高了电气火灾隐患的排除效率。
本文就电气火灾系统在中航民用项目中的应用，简单介绍安科瑞Acrel-6000/Q电气火灾系统的实际应用和其实际意义。
1项目概况中航民用航电产业园位于上海紫竹园区，总投资规模约10.8亿元，占地186亩，计划分两期开发。
按照一次规划分步实施细则，中航民用航电产业园分期开展航空电子系统研究开发平台、航空电子产业平台、航空微电子研发平台、民用电子产业创新平台、产业园配套服务平台的建设。
中航民用航电产业园以“集聚智力和资本优势的生态产业园”为建设目标，规划设计以“绿色”和“生态”为主题，充分体现低层、低密度、低容积率、高绿化率的优势，营造出自然、简约、高效的国际化科研办公环境。
为了监控整个配电系统是否存在电气火灾隐患，现须根据本项目的情况设计一套电气火灾监控系统。
本项目中在楼层配电柜部分安装了安科瑞研发的ARCM系列剩余电流式电气火灾监控探测器。
电气火灾监控系统须实时监测重要回路的剩余电流值、箱体回路的实时温度，监测的数据实时传输至后台主机，当发生剩余电流值越限、温度越限时，后台能进行声光报警，同时后台能够和消防火灾报警系统实现消防联动。
2参照标准为了加大电气火灾监控防范的力度，近年来，国家相继制订或修改了一批相关标准规范。
相关的标准规范已经对电气火灾监控系统提出了具体的要求，本项目中选用的安科瑞Acrel-6000/Q电气火灾系统的设计参照的标准主要有：1．GB50045-95(2005版)《高层民用建筑设计防火规范》，其中在条文9.5.1里规定:高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。
2．GB50016-2006《建筑设计防火规范》，在条文11.2.7里规定:下列场所宜设置剩余电流动作电气火灾监控系统。
这些场所包括各种类型的影剧院、馆所、仓库、住宅小区、医院、商店、学校等等。
3．国家标准《建筑电气火灾预防要求和检测方法》有关条文也明确要求“应在电源进线端设置自动切断电源或报警的剩余电流动作保护器。
4．电气火灾监控系统的产品应满足:GB14287.1-2005《电气火灾监控设备》、GB14287.2-2005《剩余电流式电气火灾监控探测器》、GB14287.3-2005《测温式电气火灾监控探测器》5．电气火灾监控系统的安装和运行应满足GB13955-2005《剩余电流动作保护装置安装和运行》6．电气火灾监控系统的供电应满足GB50052《供配电系统设计规范》的要求7．电气火灾监控系统的设计应满足《电气火灾监控系统的设计方法》的要求(暂行规定)3.系统架构及设计电气火灾监控系统拓扑图1）站控管理层站控管理层针对电气火灾监控系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。
安科瑞电气火灾监控系统主机充分考虑到用户的操作习惯，和持续稳定运行，参照的相应的国家标准和规范。
主机主要由监控软件、触摸屏、UPS电源、打印机等设备组成。
将现场的各类数据信息进行计算、分析、处理，并以图形、数显、声音、指示灯等方式反应给终端管理人员。
使管理人员能够实时掌握系统动态，且实现故障信息可追循，信息可导出等功能。
鉴于本项目中仪表点位以及数据量的规模，现为项目配置安科瑞Acrel-6000/Q主机，本主机的具体参数见下文介绍。
2）网络通讯层本项目中的所有仪表须严格按照手拉手的形式连接，且所有的通讯总线须沿着弱电桥架铺设。
本项目的仪表分布在两个配电间101室和102室内，其中101室17个电气火灾监控点位，102室8个电气火灾监控探测。
本项目的数据总线设计为两根总线，独立的总线便于后期系统的维护，发生漏电流报警时也可以根据后期我方提供的点检表快速定位故障回路，快速排除故障。
现场电气火灾探测器通过双绞线（ZR-RVSP2*1.0）以手拉手方式进行通讯连接，每根总线的仪表数量在20只左右。
3）现场设备层本项目中的两个配电室，配电室内的每个配电柜都有多个电气火灾监控点位。
根据以上情况现为其配置安科瑞ARCM系列剩余电流式电气火灾监控探测器，现针ARCM300-J8做简单介绍：8回路剩余电流监测、2路温度监测、2路开关量输入、2路继电器输出、LCD显示、RS485/Modbus协议。
具体的产品参数可前往安科瑞官网查询。
ARCM系列剩余电流式电气火灾监控探测器，是针对0.4kV以下的TT、TN系统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理，从而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供精确的数据。
产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。
产品符合GB14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》的标准要求。
4系统特点和工作原理鉴于本项目的规模，项目电气火灾检测点位的实际情况。
无论在终端剩余电流探测器还是后台主机都是根据本项目的实际情况来进行设计的。
本项目的系统特点可总结为一下3点：1.终端探测器选用8回路剩余电流探测器、方便安装、节省成本、便于后期维护。
2.RS485总线连接方便，可操作性强。
总线布线时走的是弱电桥架，不会受到强电的影响，确保的整个系统的通讯稳定。
3.考虑到本项目中仪表数据量，客户要求。
本项目的主机选用琴台式。
琴台式主机界面简洁，系统操作方便，适合本项目中的配电间环境和客户的相关操作要求。
电气火灾系统工作原理1.剩余电流测量是根据基尔霍夫电流定律：在同一时刻，电路中流入和流出一个节点的电流矢量和为零。
以TN-S系统为例，将A/B/C/N同时穿过剩余电流互感器，当系统未发生漏电时，流入和流出剩余电流互感器的电流矢量和为零，此时，剩余电流互感器感应出的二次电流也为0;当某相对大地发生漏电，此时流入和流出剩余电流互感器的电流矢量和不再为零，其大小等于从大地流走的电流即漏电流。
此漏电信号通过剩余电流互感器的二次接线传输至电气火灾探测器，经运算放大、A/D转换后送入CPU，经过一系列算法后，对变化的幅值进行分析、判断，并与报警设定值进行比较，若超出定值则发出声光报警信号并上送至后台电气火灾监控设备。
2.终端探测器负责监测各个回路的剩余电流值，将剩余电流值的数据传输至系统主机。
终端探测器还负责其监测回路剩余电流值的实时显示，同时能够设置限值，当剩余电流值越限时能够发出声光报警，提醒管理人员及时维护、整改。
3.仪表通过RS485总线将数据传输至系统主机，系统主机将上传数据通过图形、报表、事件记录等形式反映整个系统的运行状态。
5系统设计注意事项和方法5.1电气火灾监控系统主要监测剩余电流和温度两类对象，在设计时应注意的基本要点(1)关于剩余电流由于剩余电流监测的原理采用了基尔霍夫电流定律，所以，对所应用的低压配电系统形式有一定要求。
目前，可以应用剩余电流互感器的低压配电系统有：TT系统，IT系统，TN -S系统，不能使用在TN-C系统中。
对将要设计安装电气火灾监控系统的用户，不管是新工程或旧工程改造项目，首先要调查核实该用户低压配电系统的系统接地形式是什么，否则，设计安装剩余电流互感器的点位进行检测是根本无法施行的。
关于AC220V单相供电系统，剩余电流互感器只要套住L/N两根电源线即可，但要求中性线N此后不容许再接地。
对于AC380V三相供电系统，由于有三相三线制、三相四线制、三相五线制等使用状况，则根据具体情况将剩余电流互感器同时套住A/B/C三相电源线，或同时套住A/B/C/N线。
同理，要求中性线N此后不许再接地，保护线PE不得穿过互感器。
在系统接地的形式为TN-C型时工业自动化网，必须将其改造为TN-S型、TN-C-S型或局部TT型系统后，才可以安装剩余电流检测装置。
(2)关于温度温度测量与系统接地的形式无关，主要考虑包括线缆在内的低压配电装置中关键部位的温度，一般在二级保护的线路中应用。
温度探头Pt100可采用接触式布置法，当被检测对象为绝缘体时，宜将探测器的温度传感器直接设置在被探测对象的表面。
当被检测对象为配电柜内部温度变化时，可采用非接触式布置，靠近发热部件。
5.2系统设计中的点位分配根据国家标准GB13955-2005《剩余电流动作保护装置安装和运行》4.4条中关于分级保护的规定，安装剩余电流火灾监控装置时，点位分配原则的步骤是：(1)研究分析被控低压AC380V/220V配电线路的相关图纸，将建筑电气的分布情况调查核实，确定配电设备(如配电柜、箱、盘、电缆等重要设备)的位置，把每一个监控探测器分配到相应的配电设备上，以此来确定探测器的数量，避免重设浪费。
(2)确定分级保护。
为了缩小发生人身电击事故和接地故障切断电源时引起的停电范围，通常在供电线路的不同地点安装三级(或两级)不同容量的剩余电流保护装置，以形成分级保护。
根据用电负载及线路情况，一般分两级或三级保护，适用于城镇和农村第一级和第二级保护。
其中，重要线路应包括安防、消防、应急电源、通道照明线路及不容许停电的重要场所。
