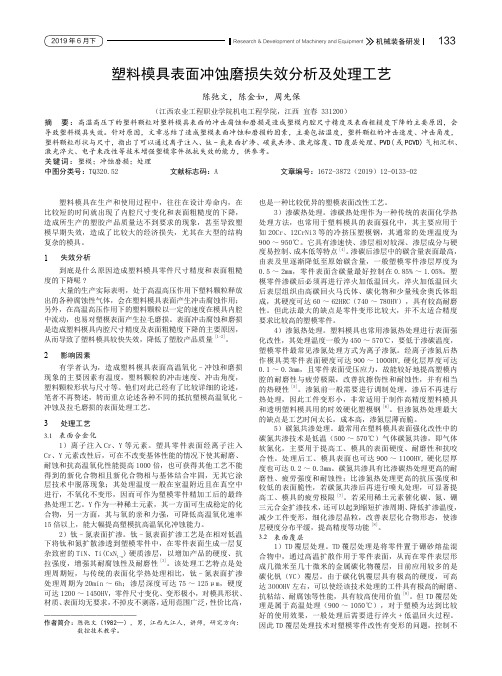

133机械装备研发Research & Development of Machinery and Equipment塑料模具表面冲蚀磨损失效分析及处理工艺陈弛文，陈金如，周先保（江西农业工程职业学院机电工程学院，江西 宜春 331200）摘 要：高温高压下的塑料颗粒对塑料模具表面的冲击腐蚀和磨损是造成塑模内腔尺寸精度及表面粗糙度下降的主要原因，会导致塑料模具失效。
针对原因，文章总结了造成塑模表面冲蚀和磨损的因素，主要包括温度，塑料颗粒的冲击速度、冲击角度，塑料颗粒形状与尺寸，指出了可以通过离子注入、钛-氮表面扩渗、碳氮共渗、激光熔覆、TD 覆层处理、PVD(或PCVD)气相沉积、激光淬火、电子束改性等技术增强塑模零件抵抗失效的能力，供参考。
关键词：塑模；冲蚀磨损；处理中图分类号：TQ320.52 文献标志码：A 文章编号：1672-3872（2019）12-0133-02——————————————作者简介： 陈弛文（1982—），男，江西九江人，讲师，研究方向：数控技术教学。
塑料模具在生产和使用过程中，往往在设计寿命内，在比较短的时间就出现了内腔尺寸变化和表面粗糙度的下降，造成所生产的塑胶产品质量达不到要求的现象，甚至导致塑模早期失效，造成了比较大的经济损失，尤其在大型的结构复杂的模具。
1 失效分析到底是什么原因造成塑料模具零件尺寸精度和表面粗糙度的下降呢?[1-2]。
2 影响因素有学者认为，造成塑料模具表面高温氧化-冲蚀和磨损现象的主要因素有温度，塑料颗粒的冲击速度、冲击角度，塑料颗粒形状与尺寸等。
他们对此已经有了比较详细的论述，笔者不再赘述，转而重点论述各种不同的抵抗塑模高温氧化-冲蚀及拉毛磨损的表面处理工艺。
3 处理工艺3.1 表面合金化1）离子注入Cr、Y 等元素。
塑具零件表面经离子注入Cr、Y 元素改性后，可在不改变基体性能的情况下使其耐磨、耐蚀和抗高温氧化性能提高1000倍，也可获得其他工艺不能得到的新化合物相且新化合物相与基体结合牢固，无其它涂层技术中脱落现象；其处理温度一般在室温附近且在真空中进行，不氧化不变形，因而可作为塑模零件精加工后的最终热处理工艺。
纳米氧化锆陶瓷材料摩擦磨损情况与机理研究青岛市技师学院王利利近些年，很多学者对纳米氧化锆陶瓷的制备研究比较多，但是对其性能的研究相对较少一些。
随着纳米材料的逐渐应用，尤其是医学应用领域，对其性能的要求越来越高，不仅要有良好的力学性能，还要有好的摩擦磨损性能。
本文主要研究润滑条件下，纳米氧化锆陶瓷材料的摩擦磨损情况与机理。
从而得出：在医学应用领域，纳米氧化锆陶瓷比其他金属材料或陶瓷材料具有优良的力学性能和耐磨损性能。
摩擦磨损实验用的试件是自制的3Y-TZP陶瓷块，纳米氧化锆复合粉体，在200Mpa的压力下，干压成型后再冷等静压成形，在1450ºC常压烧结制备。
经金刚石切割，精密磨床磨削加工后制成所需尺寸19mmx13mmx11.7mm。
润滑液为10号机油，对磨环块为GCr15钢环，GCr15钢环是经淬火和回火处理而制成的，摩擦表面也经过磨削加工并抛光处理。
与纳米氧化锆陶瓷块对比的试件是氧化铝陶瓷块，含95%的三氧化二铝，尺寸同3Y-TZP陶瓷块。
润滑条件下的主要参数为：转速变化范围是360转/分～840转/分，载荷（试验力）变化范围是100N～1000N，环境温度室温，相对湿度为60%，润滑介质为10号机油。
一、摩擦系数1.载荷对摩擦系数的影响在10机油润滑条件下，测得的摩擦系数随载荷和转速的变化如图1所示。
润滑条件下的摩擦系数明显比干摩擦时降低了很多，在0.05～0.14之间。
从图中，我们可以看出来，随着法向载荷由100N到600N的逐渐增加，纳米ZrO2陶瓷材料的摩擦系数成上升趋势。
因为加在试样上载荷增加了，两接触表面之间产生的摩擦力也大了，摩擦系数随着载荷的增加而上升，但是上升趋势越来越缓慢]。
在转速240r/min的时候，摩擦系数随载荷变化不大，比较平稳；但是在840r/min的时候，摩擦系数随着载荷的波动变化比较大，100N至400N之间摩擦系数迅速上升，由0.0561迅速上升到0.1121，然后逐步平稳，在0.12附近波动。
几类典型结构陶瓷材料的冲蚀磨损行为研究沈志坚;方中华;丁子上【期刊名称】《硅酸盐学报》【年(卷),期】1993(21)5【摘要】研究了几类典型结构陶瓷材料,如Al_2O_3,SiC,Si_3N_4陶瓷,Al_2O_3-ZrO_2系相变增韧陶瓷(ZTA,TZP)和SIC_w/Si_3N_4系晶须补强陶瓷(WRSN)在90m/s下的冲蚀窘损性能,以及其与材料性能(硬度,断裂韧性)和冲蚀条件(粒子硬度,冲击角度)之间的关系,分析了冲蚀磨损机制。
陶瓷材料的低角冲蚀磨损机制主要包括:研磨状损伤,犁沟状微切削损伤和晶粒剥落。
低角冲蚀窘损亭随材料硬度的增加而降低。
高角冲蚀窘损机制主要为Hertzian应力作用下的脆性断裂和由表面裂纹的扩展与贯穿而引起的群晶剥落。
高角冲蚀磨损率随材料韧性的提高而降低。
ZTA 和WRSN复合材料表现出较低的冲蚀磨损率,这是由于其中相变增韧机制和晶须补强机制耗散了裂纹扩展能,阻碍了裂纹扩展与贯穿,从而抑制晶粒群体剥落。
【总页数】8页(P385-392)【关键词】磨损;陶瓷复合材料;腐蚀【作者】沈志坚;方中华;丁子上【作者单位】浙江大学材料科学与工程系【正文语种】中文【中图分类】TQ174.66【相关文献】1.影响陶瓷材料冲蚀磨损行为的因素 [J], 宫涛;冯益华;吕锡尧2.喷射式冲蚀磨损实验系统及红外光学材料冲蚀行为研究 [J], 张凤雷;贺琦;郭会斌;魏俊俊;吕反修3.陶瓷材料冲蚀磨损的研究 [J], 冯益华;邓建新;史佩伟4.对称型叠层陶瓷喷嘴的结构设计及其冲蚀磨损行为研究员 [J], 员冬玲;邓建新;段振兴5.分级机结构陶瓷材料叶片的冲蚀磨损特性研究 [J], 李缨;陈家炎因版权原因，仅展示原文概要，查看原文内容请购买。
