(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920548629.8(22)申请日 2019.04.22(73)专利权人 无锡伊盛铭机械制造有限公司地址 214000 江苏省无锡市会岸路88-505-871(72)发明人 夏璐 (74)专利代理机构 无锡松禾知识产权代理事务所(普通合伙) 32316代理人 花修洋(51)Int.Cl.B23Q 3/06(2006.01)B25B 11/00(2006.01)(54)实用新型名称一种涡轮增压器的加工辅助夹具(57)摘要本实用新型公开了一种涡轮增压器的加工辅助夹具,包括工作台、支撑小车和涡轮增压器本体,涡轮增压器本体通过支撑小车可移动支撑设置在工作台的台面上;工作台上通过小型升降机设置有开口朝下的U型架,靠近涡轮增压器本体的空气进口的U型架内壁通过横向支撑杆设置有抵靠嵌入式固定板,靠近涡轮增压器本体的废气出口的U型架内壁通过横向螺纹杆设置有抵靠嵌入式活动板,转动横向螺纹杆带动抵靠嵌入式活动板推动涡轮增压器本体朝向抵靠嵌入式固定板移动,可使抵靠嵌入式固定板与空气进口抵靠嵌入配合、抵靠嵌入式活动板与废气出口抵靠嵌入配合。
本实用新型提供的一种涡轮增压器的加工辅助夹具,夹持固定稳固,能够大大提高涡轮增压器的加工便捷性。
权利要求书1页 说明书3页 附图2页CN 209774055 U 2019.12.13C N 209774055U权 利 要 求 书1/1页CN 209774055 U1.一种涡轮增压器的加工辅助夹具,其特征在于:包括工作台(1)、支撑小车(4)和涡轮增压器本体(5),所述涡轮增压器本体(5)通过支撑小车(4)可移动支撑设置在工作台(1)的台面上;所述工作台(1)上通过小型升降机(2)设置有开口朝下的U型架(3),所述支撑小车(4)以及涡轮增压器本体(5)均位于U型架(3)内;靠近涡轮增压器本体(5)的空气进口(51)的所述U型架(3)内壁通过横向支撑杆(6)设置有抵靠嵌入式固定板(7),所述抵靠嵌入式固定板(7)与空气进口(51)保持同心;靠近涡轮增压器本体(5)的废气出口(52)的所述U型架(3)内壁通过横向螺纹杆(8)设置有抵靠嵌入式活动板(9),所述抵靠嵌入式活动板(9)与废气出口(52)同心设置;转动横向螺纹杆(8)带动抵靠嵌入式活动板(9)推动涡轮增压器本体(5)朝向抵靠嵌入式固定板(7)移动,可使抵靠嵌入式固定板(7)与空气进口(51)抵靠嵌入配合、抵靠嵌入式活动板(9)与废气出口(52)抵靠嵌入配合。
专利名称:旋转定位装置
专利类型:实用新型专利
发明人:陈连友,朱川峰,郑国辉,陈鄂云申请号:CN201922377093.0
申请日:20191225
公开号:CN212095992U
公开日:
20201208
专利内容由知识产权出版社提供
摘要:本实用新型提出一种旋转定位装置,包括旋转定位装置,包括底座、旋转机构及夹持机构;所述旋转机构包括设于所述底座上的旋转单元及控制单元,所述控制单元与所述旋转单元电连接,所述控制单元用于控制所述旋转单元的转速;所述夹持机构包括可拆卸地连接于所述旋转单元的定位单元及可转动地连接于所述定位单元的盖合件,所述定位单元用于定位工件,所述盖合件能够覆盖于所述定位单元上以夹持所述工件。
该旋转定位装置结构简单,能够实现定位并旋转工件,且能够快速便捷地更换工件。
申请人:金机虎精密机械(武汉)有限公司
地址:430205 湖北省武汉市武汉东湖新技术开发区光谷二路特一号富士康武汉科技园J03栋国籍:CN
代理机构:深圳市赛恩倍吉知识产权代理有限公司
代理人:陈敬华
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920230244.7(22)申请日 2019.02.22(73)专利权人 浙江博峰铜业有限公司地址 323000 浙江省丽水市莲都区碧湖镇碧兴街813号(72)发明人 沈渊博 程贵忠 (74)专利代理机构 丽水创智果专利代理事务所(普通合伙) 33278代理人 朱巧兴(51)Int.Cl.B23Q 3/06(2006.01)B23C 3/28(2006.01)(54)实用新型名称一种铜蜗轮外环槽加工设备(57)摘要本实用新型涉及铜蜗轮加工技术领域,具体涉及一种铜蜗轮外环槽加工设备,包括工作台、定位组件和加工组件,所述定位组件包括夹持部件和支撑部件,所述支撑部件设置在工作台上并位于铜蜗轮的另一端用于支撑铜蜗轮,所述加工组件包括移动部件和铣削部件,本实用新型当需要对铜蜗轮的外环槽进行加工开槽时,首先通过夹持部件将铜蜗轮的一端夹持固定住,支撑部件能够支撑铜蜗轮的另一端并配合转动器带动铜蜗轮转动,在铜涡轮转动过程中,移动部件能够带动铣削部件移动进而铣削部件对铜蜗轮外侧壁进行铣削操作,最终加工成铜蜗轮的外部环形槽,简单高效。
权利要求书2页 说明书4页 附图5页CN 209532792 U 2019.10.25C N 209532792U权 利 要 求 书1/2页CN 209532792 U1.一种铜蜗轮外环槽加工设备,其特征在于:包括工作台(1)、定位组件(2)和加工组件(12),所述定位组件(2)包括夹持部件(3)和支撑部件(4),所述夹持部件(3)设置在工作台(1)顶部用于夹持固定铜蜗轮的一端,夹持部件(3)包括用于转动铜蜗轮的转动器(5),所述支撑部件(4)设置在工作台(1)上并位于铜蜗轮的另一端用于支撑铜蜗轮,所述加工组件(12)包括移动部件(13)和铣削部件(14),所述铣削部件(14)可滑动的设置在铣削部件(14)上以铣削铜蜗轮,所述移动部件(13)固定设置在工作台(1)顶部并位于定位组件(2)的旁侧以驱动铣削部件(14)运动。

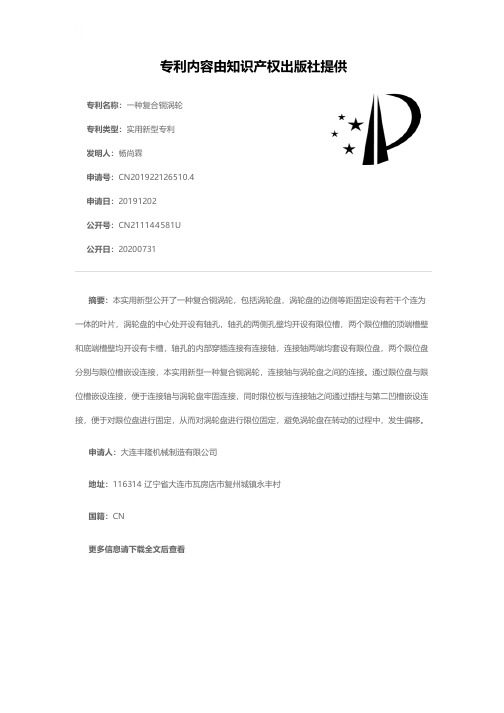

专利名称:一种复合铜涡轮专利类型:实用新型专利
发明人:杨尚霖
申请号:CN201922126510.4申请日:20191202
公开号:CN211144581U
公开日:
20200731
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种复合铜涡轮,包括涡轮盘,涡轮盘的边侧等距固定设有若干个连为一体的叶片,涡轮盘的中心处开设有轴孔,轴孔的两侧孔壁均开设有限位槽,两个限位槽的顶端槽壁和底端槽壁均开设有卡槽,轴孔的内部穿插连接有连接轴,连接轴两端均套设有限位盘,两个限位盘分别与限位槽嵌设连接,本实用新型一种复合铜涡轮,连接轴与涡轮盘之间的连接。
通过限位盘与限位槽嵌设连接,便于连接轴与涡轮盘牢固连接,同时限位板与连接轴之间通过插柱与第二凹槽嵌设连接,便于对限位盘进行固定,从而对涡轮盘进行限位固定,避免涡轮盘在转动的过程中,发生偏移。
申请人:大连丰隆机械制造有限公司
地址:116314 辽宁省大连市瓦房店市复州城镇永丰村
国籍:CN
更多信息请下载全文后查看。

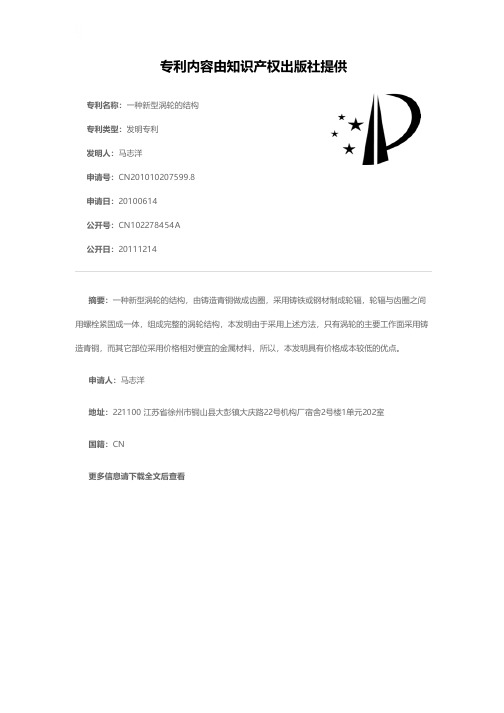

专利名称:一种新型涡轮的结构专利类型:发明专利
发明人:马志洋
申请号:CN201010207599.8申请日:20100614
公开号:CN102278454A
公开日:
20111214
专利内容由知识产权出版社提供
摘要:一种新型涡轮的结构,由铸造青铜做成齿圈,采用铸铁或钢材制成轮辐,轮辐与齿圈之间用螺栓紧固成一体,组成完整的涡轮结构,本发明由于采用上述方法,只有涡轮的主要工作面采用铸造青铜,而其它部位采用价格相对便宜的金属材料,所以,本发明具有价格成本较低的优点。
申请人:马志洋
地址:221100 江苏省徐州市铜山县大彭镇大庆路22号机构厂宿舍2号楼1单元202室
国籍:CN
更多信息请下载全文后查看。
专利名称:一种铜铁复合的蜗轮
专利类型:发明专利
发明人:周伟红,吴建忠,陈丽洁,杨钰初申请号:CN201210113847.1
申请日:20120418
公开号:CN102619958A
公开日:
20120801
专利内容由知识产权出版社提供
摘要:本发明公布了一种铜铁复合的蜗轮,包括蜗轮齿和蜗轮芯,其特征在于:所述蜗轮齿为铜蜗轮齿,所述蜗轮芯为铸铁蜗轮芯,所述蜗轮齿与蜗轮芯紧密嵌合在一起。
所述蜗轮齿与蜗轮芯通过燕尾槽相嵌合。
本发明具有具备韧性的蜗轮齿又有高强度蜗轮芯,解决了现有蜗轮韧性和强度无法同时兼备的问题。
申请人:江苏海大印染机械有限公司
地址:214000 江苏省无锡市新区梅村南丰一路8号
国籍:CN
代理机构:南京经纬专利商标代理有限公司
代理人:楼高潮
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920230112.4
(22)申请日 2019.02.22
(73)专利权人 浙江博峰铜业有限公司
地址 323000 浙江省丽水市莲都区碧湖镇
碧兴街813号
(72)发明人 沈渊博 程贵忠
(74)专利代理机构 丽水创智果专利代理事务所
(普通合伙) 33278
代理人 朱巧兴
(51)Int.Cl.
B24B 19/00(2006.01)
B24B 41/06(2012.01)
B24B 41/02(2006.01)
B24B 47/12(2006.01)
(54)实用新型名称一种用于铜涡轮加工的定位装置(57)摘要本实用新型涉及铜涡轮领域,具体地,涉及一种用于铜涡轮加工的定位装置,包括加工底座,还包括相向运动机构、驱动机构和夹紧定位机构,所述夹紧定位机构包括上定位组件和下定位组件,上定位组件包括上定位治具,下定位组件包括下定位治具,上定位治具和下定位治具的轴线相同,相向运动机构包括中空固定架和导向板,两个导向板呈水平设置在固定架的内部,固定架与加工底座的顶部固定连接,每个导向板分别与上定位治具和下定位治具固定连接,驱动机构包括膨胀轴和驱动电机,驱动电机设置在上定位治具的顶部,膨胀轴呈竖直设置在上定位治具的下方,驱动电机与膨胀轴传动连接,该设备结构简单,并且准确定位涡轮工件,
提升加工效率。
权利要求书1页 说明书4页 附图4页CN 209532995 U 2019.10.25
C N 209532995
U
权 利 要 求 书1/1页CN 209532995 U
1.一种用于铜涡轮加工的定位装置,其特征在于:包括加工底座(1),还包括相向运动机构、驱动机构和夹紧定位机构,所述夹紧定位机构包括上定位组件和下定位组件,上定位组件包括能够抵触涡轮顶部的上定位治具(2),下定位组件包括能够抵触涡轮底部的下定位治具(3),上定位治具(2)和下定位治具(3)的轴线相同,相向运动机构包括中空固定架(4)和两个能够相向运动的导向板(5),两个导向板(5)呈水平设置在固定架(4)的内部,固定架(4)与加工底座(1)的顶部固定连接,每个导向板(5)分别与上定位治具(2)和下定位治具(3)固定连接,驱动机构包括膨胀轴(6)和驱动电机(7),驱动电机(7)设置在上定位治具(2)的顶部,膨胀轴(6)呈竖直设置在上定位治具(2)的下方,驱动电机(7)与膨胀轴(6)传动连接。
2.根据权利要求1所述的一种用于铜涡轮加工的定位装置,其特征在于:所述上定位治具(2)和下定位治具(3)结构相同,上定位治具(2)和下定位治具(3)结构相同均包括定位销管(8)和导向管(9),导向管(9)的一侧与导向板(5)的一端固定连接,导向管(9)的内部设有第一轴承(10),定位销管(8)的一端能够转动的插设于第一轴承(10)的内圈。
3.根据权利要求2所述的一种用于铜涡轮加工的定位装置,其特征在于:每个所述定位销管(8)上分别设有能够与涡轮抵触的抵触圆环(11),抵触圆环(11)与定位销管(8)固定连接。
4.根据权利要求3所述的一种用于铜涡轮加工的定位装置,其特征在于:所述上定位治具(2)上的定位销管(8)和导向管(9)的内部分别设有第二轴承(12)和第三轴承(13),膨胀轴(6)的顶部设有旋转轴(14),旋转轴(14)能够转动的穿过第二轴承(12)和第三轴承(13)向导向管(9)的上方延伸,导向管(9)上设有电机支架,电机支架与导向管(9)固定连接,驱动电机(7)固定安装在电机支架上,驱动电机(7)的输出端与旋转轴(14)的延伸端固定连接。
5.根据权利要求4所述的一种用于铜涡轮加工的定位装置,其特征在于:所述相向运动机构还包括双向螺纹杆和两个丝杆滑块(15),双向螺纹杆由上螺纹杆(16)、下螺纹杆(17)和中杆构成,上螺纹杆(16)和下螺纹杆(17)长度相同,上螺杆和下螺纹杆(17)反向设置在中杆的两端,固定架(4)上的顶部与底部分别设有第四轴承(18)和第五轴承(19),上螺纹杆(16)和下螺纹杆(17)的一端分别能够转动的设置在第四轴承(18)和第五轴承(19)的内圈,上螺纹杆(16)的顶部穿过第四轴承(18)的内圈向上延伸,固定架(4)的顶部设有旋转电机(20),旋转电机(20)固定安装在固定架(4)的顶部,旋转电机(20)的输出端与上螺纹杆(16)的延伸端固定连接,两个丝杆滑块(15)分别设置在上螺纹杆(16)和下螺纹杆(17)上,两个丝杆滑块(15)分别与上螺纹杆(16)和下螺纹杆(17)螺纹连接,两个丝杆滑块(15)的一端分别与两个导向板(5)的一端固定连接。
6.根据权利要求5所述的一种用于铜涡轮加工的定位装置,其特征在于:所双向螺纹杆的一侧设有呈竖直设置的导向杆(21),导向杆(21)的两端分别与固定架(4)的顶部与底部固定连接,导向杆(21)上设有两个导向套杆(22),两个导向套杆(22)的一端分别向两个丝杆滑块(15)的一端延伸,两个导向套杆(22)的一端分别与两个丝杆滑块(15)的一端固定连接。
