中考物理电学难题辅导(二)

初中物理电学经典难题整理(2)(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理电学经典难题整理(2)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理电学经典难题整理(2)(word版可编辑修改)的全部内容。

初中物理——电学试题精选1．（2015•盐亭县校级模拟）物理兴趣小组的同学独立组装成一盏台灯后,将其接入电路中．闭合开关时，发现台灯不亮，同时其他用电器也停止工作，经检查发现保险丝熔断．更换新的保险丝后，将台灯单独接入电路，又发现保险丝熔断，其原因可能是（）A．台灯灯泡的两条接线相碰了B．灯泡的灯丝断了C．室内电路中本来就存在短路现象D．台灯开关的两端短路2．（2015•黄冈校级自主招生）在如图所示的电路中，总电流I为1.2安,R1=R2=2R3．则下列对通过R2电流的判断正确的是（）A．大小为0。

6安，方向向右 B．大小为0.6安，方向向左C．大小为0.3安,方向向右 D．大小为0。

3安，方向向左3．(2015•成都校级自主招生）有如图所示的电阻分布，在ab两点间加上某一电源，流过4Ω电阻的电流为1A,下列判断正确的是（)A．ab两点间的电阻为8Ω B．流过电源的电流为6AC．CD两点间的电压为4V D．ab两点间的电压为72V4．(2015•东城区校级模拟）如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω．闭合开关S，电流表A1和A2的示数之比为3:2．若把电流表A1和A2分别换成电压表V1和V2后,电压表V1的示数为U1，电压表V2的示数为U2．则下列选项正确的是（)A．R1=5Ω B．R1=20Ω C．U1:U2=3：4 D．U1：U2=3：25．（2015•西乡塘区二模）如图所示电路,电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P由a端向b端滑动一段距离,电压表V1、V2、V3示数的变化量分别为△U1、△U2、△U3，电流表的变化量为△I．下列判断正确的是（）A．电压表V1示数变小，电压表V2示数变大，电压表V1与V2的示数之和与电流表示数的比值不变B．电压表V1示数变小,电压表V3示数变大，电压表V3与电流表示数的比值不变C．滑动变阻器的滑片P滑过的那一段距离对应的阻值为D．定值电阻R1的阻值为6．（2015•铁岭三模)灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中,若电路电压为10V不变，电流表的量程为“0～0。

⎪⎩⎪⎨⎧==⋅=R U P R I P I U P 22,中考专题复习——电学（二）一、电学计算要点透析：（一）电功（W ）1.概念：电流通过导体时可以做功。

电流做功的过程就是电能转化为其他形式能量的过程。

电流做了多少功，就有多少电能转化为其他形式的能量。

2.公式：电功的基本公式是：tI U W ⋅⋅=根据欧姆定律，对于纯电阻电路可推导出⎪⎩⎪⎨⎧==Rt I W t RU W 22由电功率的定义又推导出：t P W ⋅=3.单位：焦耳：J千瓦时（度）：Js W h kW 6106.33600100011⨯=⨯==⋅度4.电能表：（俗称电度表）——电能表是测量电功（电能）的仪表，它表盘上的单位是度。

⑴电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。

⑵读数：A、①电能表前后两次读数之差，就是这段时间内用电的度数。

②最后一位有红色标记的数字表示小数点后一位。

如：电能表月初读数月底读数是这个月用电度，合JB、某用电器单独工作电能表（3000R/kwh）在10分钟内转36转则10分钟内电器消耗的电能是J。

（二）电功率（P ）1.概念：电流在单位时间内所做的功叫做电功率。

它是反映电流做功快慢的物理量。

2.公式：由电功率的定义得tW P =（对于纯电阻电路可推导出）3.单位：瓦特：W 千瓦：W kW 10001=4.额定电压和额定功率：⑴额定电压：用电器正常工作时的电压。

3246832654额定功率：用电器在额定电压下的功率。

P 额=U 额I 额=U 2额/R某灯泡上标有“PZ22OV-25”字样分别表示：普通照明，额定电压220V，额定功率25W的灯泡。

若知该灯“正常发光”可知：该灯额定电压为220V，额定功率25W，额定电流U 2,有时会损坏用电器)（三）实验——测定小灯泡的功率(1)伏安法测灯泡的功率：①原理：P=UI ②电路图：③选择和连接实物时须注意：(2)测量家用电器的电功率：器材：电能表秒表原理：P=W/t（四）焦耳定律1、焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。

生活实际类:1、图甲为一款有高、低温两档的家用蒸汽电熨斗,其电路原理如图乙所示,R1、R2为电热丝，其额定电压均为220V．电路的工作原理是：当S1闭合，S2断开时，电熨斗处于低温档；当S1、S2都闭合时,电熨斗处于高温档．正常工作时高温挡的电功率为1980W．（电源电压保持不变,不计电热丝电阻随温度的变化）(1）电熨斗正常工作时,在高温档状态下电路中的总电流是多大?（2）若电热丝R2的电阻为44Ω，则电热丝R1的电阻为多少?（3）若电热丝R2烧毁了,要使电路恢复正常工作，小楠设计了这样一个方案：小楠方案:用两根都是“220V 550W"的电热丝并联替代R2．请你通过计算和分析，对小楠的方案作出评价．2、随着科学技术的发展，电动自行车已成为大众化的一种交通工具，小周和他爸爸在一段平直公路上对家里的电动自行车进行了测试，若电动自行车在行驶过程中消耗的电能有75%转化成机械能，电动机的额定功率是240W，正常工作时电流为5A,求（1）电动机正常工作时电压是多少?(2)小周骑着电动自行车测试时,电动自行车以额定功率在平直公路上行驶，获得了速度V 随时间t 变化的关系图象，如图所示，此过程中电动自行车的牵引力是多大？ （3）若测试中电动自行车一直以额定功率行驶，小周骑着电动自行车匀速经过一段平直公路需要1min ，小周的爸爸骑车时受到的阻力是小周骑车时的1.2倍，小周的爸爸骑车匀速经过同一路段需要多少时间？3、寒冷的冬天,小明给住在农村的奶奶买了一个如图所示的“暖手宝”，铭牌如表1所示， 请回答下列问题: 表1：（1）该“暖手宝"正常工作时通过的电流和电阻各是多少?（2）该“暖手宝”正常工作3分钟产生的热量是多少？（3）小明奶奶家离变电站较远（变电站输出的电压为220V ），输电导线的总电阻为11Ω，当小明在奶奶家断开其它用电器只使用该“暖手宝"时，“暖手宝"消耗的实际功率是多少？（小数后面保留一位小数，不考虑温度对电阻的影响）产品名称 暖手宝 通电储热 5～～8分钟 产品货号 QB32 电源线长 约80cm 额定功率440W 暖手宝直径约200mm额定电压220V4、如表是小明家电热水壶的铭牌．求： (1)电热水壶的电阻．（2)将1kg 水从20℃加热到100℃，水吸收的热量．（3）要放出这些热量,电热水壶正常工作的时间[不计热量损失，c 水=4。

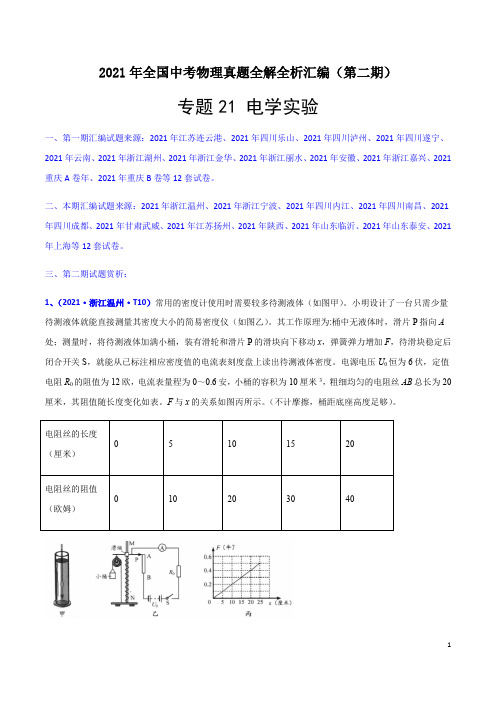

2021年全国中考物理真题全解全析汇编（第二期）专题21 电学实验一、第一期汇编试题来源：2021年江苏连云港、2021年四川乐山、2021年四川泸州、2021年四川遂宁、2021年云南、2021年浙江湖州、2021年浙江金华、2021年浙江丽水、2021年安徽、2021年浙江嘉兴、2021重庆A卷年、2021年重庆B卷等12套试卷。

二、本期汇编试题来源：2021年浙江温州、2021年浙江宁波、2021年四川内江、2021年四川南昌、2021年四川成都、2021年甘肃武威、2021年江苏扬州、2021年陕西、2021年山东临沂、2021年山东泰安、2021年上海等12套试卷。

三、第二期试题赏析：1、（2021·浙江温州·T10）常用的密度计使用时需要较多待测液体（如图甲）。

小明设计了一台只需少量待测液体就能直接测量其密度大小的简易密度仪（如图乙）。

其工作原理为:桶中无液体时，滑片P指向A 处；测量时，将待测液体加满小桶，装有滑轮和滑片P的滑块向下移动x，弹簧弹力增加F，待滑块稳定后闭合开关S，就能从已标注相应密度值的电流表刻度盘上读出待测液体密度。

电源电压U0恒为6伏，定值电阻R0的阻值为12欧，电流表量程为0～0.6安，小桶的容积为10厘米3，粗细均匀的电阻丝AB总长为20厘米，其阻值随长度变化如表。

F与x的关系如图丙所示。

（不计摩擦，桶距底座高度足够）。

（1）闭合开关S，滑片P在A点和B点时，电流表示数分别为I a、I b，则I a、I b的大小关系是______。

（2）某次测量时，电流表示数为0.2安，则所测液体密度为多少克/厘米3______?（3）为了方便在电流表的表盘上标注对应的密度值，根据上述信息，分析密度与电流的关系并确定量程。

①写出密度ρ与电流I的关系式ρ=______。

②该密度仪能测量的最大密度为______克/厘米3。

2、（2021·浙江温州·T9）据史料记载，欧姆曾用如图电路来研究电流的影响因素。

可编辑修改精选全文完整版电学精选题一、单选题：1．在如图1所示的电路中，电源两端的电压不变.当只闭 合开关S 1时，电流表A 1的示数为I ，电流表A 2的示数为I 2。

当开关S 1、S 2都闭合时，电流表A 1的示数为I ˊ,电流表A 2的示数为I 2ˊ.I 2：I = 2:3，I 2ˊ： I ˊ= 4:7，则电阻R 1:R 2：R 3等于A . 2：1:4B . 4：2:1C 。

2:3:4D 。

3:4：7答案：A2．把标有“6V 3W"的小灯泡与最大阻值为50Ω的滑动变阻器连接在电源两端电压恒为6V 的电路中，电路的连接如图5所示，电压表使用的量程为0～3V ，电流表使用的量程为0～0.6A.要求闭合开关后两电表的示数均不超过所选量程,且灯泡两端电压不允许超过额定值（设灯丝电阻不变）.下列说法正确的是 A ．滑动变阻器接入电路的电阻允许调节的范围是0Ω～50Ω B ．小灯泡的电功率最小值为0.25W C ．电路总功率的最大值为3。

6WD ．滑动变阻器滑片移动的过程中，电流表示数变化量的最大值为0.25A 答案：D3．小敏同学在做电学实验时按照如图3所示的电路将电学器材连接，她使用的电流表量程为0~0。

6A ，电压表的量程为0~3V ，电源两端的电压为6V 且保持不变,电阻R 的阻值为10Ω，允许消耗的最大电功率为0。

9W 。

滑动变阻器R 0的最大阻值为20Ω,允许通过的最大电流为0。

5A 。

将开关S 闭合后，要保证电路中各个元件正常工作，以下说法正确的是A ．通过电阻R 的电流最大值为0.4AB ．滑动变阻器接入电路的最小值为5ΩC ．电压表示数最大的变化量为1VD ．滑动变阻器R 0消耗的最大功率为1。

2W答案：C二、多选题:4．如图4所示，电源两端的电压保持不变，R 0为定值电阻。

将滑动变阻器的滑片P 置于 最左端，闭合开关S 。

移动滑动变阻器的滑片P 到某一位置,此时滑动变阻器接入电路中的 电阻为R 1,电压表的示数为U 0,电流表的示数为I 0;继续移动滑动变阻器的滑片P ，使滑 动变阻器接入电路中的电阻值减小到R 1/3,此时电压表的示数变为U 0/2，电流表的示数变 为I 1。

初中物理电学难题60道解析摘要：一、引言1.初中物理电学的重要性2.初中物理电学学习的难点二、电学基础知识回顾1.电流、电压、电阻的概念与关系2.欧姆定律及其应用3.串联电路与并联电路4.电源、用电器、导线的关系三、电学难题解析1.电流、电压、电阻的计算与分析2.电路故障判断与处理3.用电器功率、能量的计算与应用4.电学实验设计与分析四、电学易错题解析1.电路图的阅读与理解2.公式运用错误分析与纠正3.相似电路题的解题技巧4.动态电路分析方法五、电学综合题解析1.复杂电路的拆解与重组2.电磁感应现象的应用3.用电器工作原理的分析4.能源与环保方面的电学问题六、电学学习方法与建议1.课堂笔记的重要性2.课后练习的针对性与多样性3.建立电学知识体系4.加强实践操作能力七、结语1.电学学习的长期性2.电学知识在生活中的应用3.鼓励与期望正文：一、引言随着科学技术的不断发展，电学知识在日常生活中的应用越来越广泛，重要性不言而喻。

对于初中生而言，电学的学习具有一定的难度，尤其是电学难题的解决。

本文将为大家解析60道初中物理电学难题，帮助同学们更好地理解和掌握电学知识。

二、电学基础知识回顾1.电流、电压、电阻的概念与关系电流是指单位时间内通过导体横截面的电荷量，单位为安培（A）。

电压是指电场力线密集程度，单位为伏特（V）。

电阻是导体对电流的阻碍程度，单位为欧姆（Ω）。

它们之间的关系可以用欧姆定律表示：U=IR，其中U为电压，I 为电流，R为电阻。

2.欧姆定律及其应用欧姆定律是指在恒定温度下，导体中的电流与电压成正比，比例常数为导体的电阻。

欧姆定律广泛应用于电路分析和解决电学难题。

3.串联电路与并联电路串联电路是指多个电阻依次连接在同一条电路中的电路，电流在各电阻间分配。

并联电路是指多个电阻并列连接在电路中的电路，电压在各电阻间分配。

4.电源、用电器、导线的关系电源为电路提供电压，用电器为电路消耗电能，导线用于连接电源、用电器和电阻。

初中物理中考电学实验知识归纳总结附解析(2)一、中考物理电学实验1．小明用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系．（1）请根据电路图，用笔画线代替导线把图乙的电路连接完整． （____）（2）连接电路后，小明把电流表接入图甲的A 处，闭合开关S 后，发现小灯泡1L 不亮，2L 亮，电流表无示数，产生这种现象的原因可能是______．排除电路故障再做实验，电流表在A 处的示数如图丙所示，请你帮小明把该示数填入下表空格处．然后小明把电流表分别接入电路中的B 、C 两处测电流，并把电流表的示数记录在下表中．A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I______0.150.25小明分析表格中的数据认为：并联电路中干路电流等于______．（3）小明想，要使上述结论更具普通性，还要用不同的方法进行多次实验，于是小明和同学们讨论了以下三种方案：方案一：在图甲的基础上，反复断开、闭合开关，测出A 、B 、C 三处的电流． 方案二：在图甲的基础上，只改变电源电压，测出A 、B 、C 三处的电流．方案三：在图甲的基础上，在其中一条支路换上规格不同的灯泡，测出A 、B 、C 三处的电流．以上三种方案，你认为不可行的方案______（填“一”“二”或“三”）． 小明选择上述可行方案之一，做了三次实验，并把实验数据填入下表中． 实验次序 A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I1 0.12 0.18 0.30 2 0.14 0.21 0.35 30.200.300.50请你根据小明的实验步骤和有关数据回答下列问题： ①在拆电路改装时，开关必须______；②小明选择的方案是方案______（填“一”“二”或“三”）． 2．如图是小明探究串联电路特点的实验电路图：(1)小明最好选择两个小灯泡的规格是_______的。

（填“相同”或“不相同”）。

1.如图所示电路，电源两端电压保持不变。

当开关S1闭合、S2断开，滑动变阻器的滑片P移到A端时，R3的电功率为P3，电流表的示数为I1；当开关S1断开、S2闭合时，R3的电功率为P3’，电流表的示数为I2。

已知P3:P3’= 9:25，（1）求电流表的示数I1与I2的比值。

（2）当开关S1、S2都断开，滑动变阻器的滑片P在中间某位置C时，变阻器接入电路的电阻为R c，电压表V1的示数为U1，电压表V2的示数为U2，已知U1:U2=3:2，R c的电功率为10Ｗ，这时R3的电功率为P。

通过闭合或断开开关及移动滑动变阻器的滑片，会形成不同的电路，电路消耗的最大功率与电路消耗的最小功率之比为3:1。

求R3的电功率P。

2.某水果自动筛选装置（如图所示），它能将质量小于一定标准的水果自动剔除。

其原理如下：传送带上的水果经过检测点时，使压敏电阻R的阻值发生变化。

AB间的电压也随之发生改变。

当U AB＜3V时，机械装置启动，将质量不达标的小水果推出传送带，实现自动筛选功能。

已知：电源电压为12V，R0=20Ω，压敏电阻R的阻值随压力变化关系如图所示。

求：（1）当检测点上没有水果时，电路中的电流是多大？（2）不同等级的水果筛选的质量标准是不同的。

请你对电路进行改进，使该装置能够方便筛选不同水果。

R 1 R 2 S 2 （3）当压力改变时，压敏电阻R 的最大功率是多少？此时在检测点上的水果质量是多少？（提示：y=－a(x －b)２+c ，则顶点y ＝c ）3. 如图所示电路电源两端电压恒定，定值电阻R 1＝15Ω，忽略灯丝电阻值R L 随温度的变化。

只断开开关S 3时，电流表的示数为I ；只闭合开关S 2时，电压表示数为U 1，电流表的示数为I 1＝0.4A ；只断开开关S 1，并把电阻箱R 2接入电路的电阻值调整为原来的一半时，电压表的示数为U 2，电流表的示数为I 2。

若U 1∶U 2＝7∶10，I ∶I 2＝2∶1。

2022重庆中考物理第一轮基础复习电学训练2一、单选题1.如图所示，电源电压不变，在a、b间接一个“3 V 1 W”的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a、b间换接一个“3 V 1.5 W”的小灯泡，欲使其正常发光，滑片P应（）A. 向M移动B. 向N移动C. 保持不动 D. 无法实现2.如图所示的电路，将A、B两端接入10 V电源，电压表示数为4 V；拆去A、B两端电源，再将C、D两端接入20 V电源，电压表示数为12 V，则R1:R3为（）A. 3:2B. 1:1C. 9:4D. 4:93.如图,将AB两端接入10V电源,电压表示数为3V,拆去AB两端电源,再将CD两端接入10V电源,电压表示数为7V,则R1：R3的值为( )A. 1：1B. 7：3C. 49：9D. 100：214.如图所示的电路中，电源电压恒定不变。

当开关S闭合时（）A. 电压表示数变小，电流表示数变小，灯变暗B. 电压表示数变大，电流表示数变大，灯变亮C. 电压表示数不变，电流表示数不变，灯亮度不变D. 电压表示数不变，电流表示数变小，灯变暗5.如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样。

当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）A. 6V、1.5WB. 6V、0.75WC. 3V、1.5WD. 3V、0.75W6.如图的电路，电源电压保持不变，R为定值电阻．下列说法正确的是（）A. 开关闭合前，电压表和电流表均无示数B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小C. 开关闭合后，滑片P向右移动的过程中，R的功率变大D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小二、填空题7.在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：3，则R1：R2= ；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙= ．8.在如图所示的电路中，电阻R1=8Ω，R2=10Ω，电源电压及定值电阻R的阻值未知，当开关S接位置1时，电流表示数为0.2A．当开关S接位置2时，电流表示数的可能值在______A到_______A之间。
