人教版选修3-1 2.8 多用电表的原理 巩固练习题(无答案)

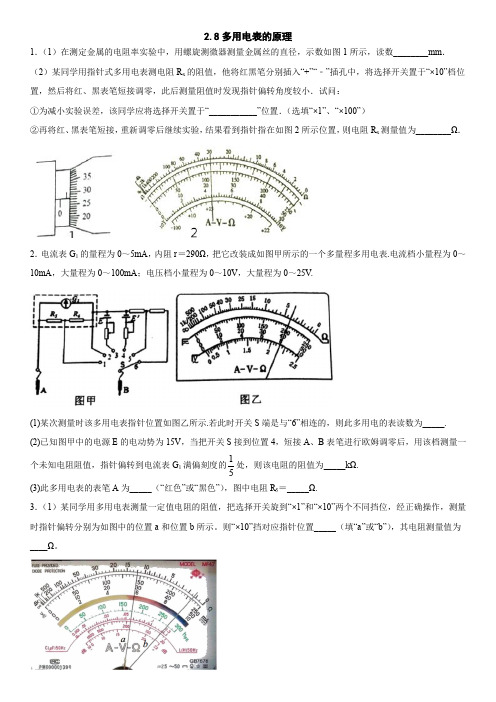

2.8多用电表的原理1．（1）在测定金属的电阻率实验中，用螺旋测微器测量金属丝的直径，示数如图1所示，读数________mm．（2）某同学用指针式多用电表测电阻R x的阻值，他将红黑笔分别插入“+”“﹣”插孔中，将选择开关置于“×10”档位置，然后将红、黑表笔短接调零，此后测量阻值时发现指针偏转角度较小．试问：①为减小实验误差，该同学应将选择开关置于“___________”位置．（选填“×1”、“×100”）②再将红、黑表笔短接，重新调零后继续实验，结果看到指针指在如图2所示位置，则电阻R x测量值为________Ω．2．电流表G1的量程为0～5mA，内阻r＝290Ω，把它改装成如图甲所示的一个多量程多用电表.电流档小量程为0～10mA，大量程为0～100mA；电压档小量程为0～10V，大量程为0～25V.(1)某次测量时该多用电表指针位置如图乙所示.若此时开关S端是与“6”相连的，则此多用电的表读数为_____.(2)已知图甲中的电源E的电动势为15V，当把开关S接到位置4，短接A、B表笔进行欧姆调零后，用该档测量一个未知电阻阻值，指针偏转到电流表G1满偏刻度的15处，则该电阻的阻值为_____kΩ.(3)此多用电表的表笔A为_____（“红色”或“黑色”），图中电阻R5＝_____Ω.3．（1）某同学用多用电表测量一定值电阻的阻值，把选择开关旋到“×1”和“×10”两个不同挡位，经正确操作，测量时指针偏转分别为如图中的位置a和位置b所示。

则“×10”挡对应指针位置_____（填“a”或“b”），其电阻测量值为____Ω。

（2）某同学准备研究某电学元件的伏安特性，现有的电流表和电压表内阻未知，于是设计了如图所示的电路图。

接通S1前，要将滑线变阻器的滑片C置于____（填“A”或“B”）；将S2置于位置1并合上S1，调节滑片C，使电压表和电流表有一合适的指示值，记下这时的电压值U1和电流值I1，然后将S2置于位置2，记下U2和I2。

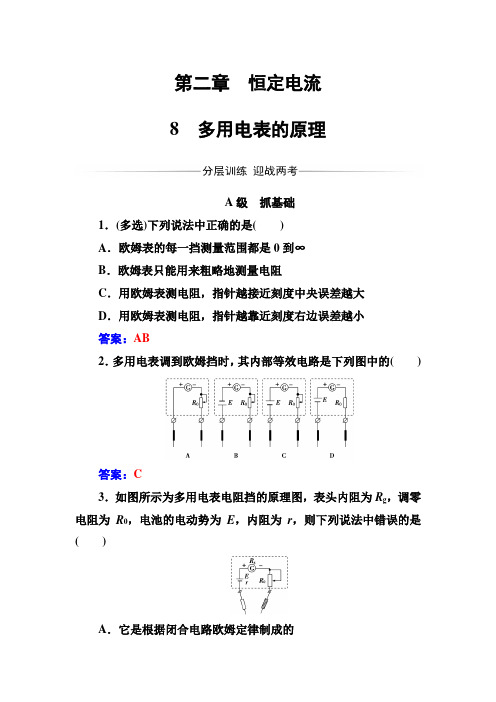

第二章恒定电流8 多用电表的原理A级抓基础1．(多选)下列说法中正确的是()A．欧姆表的每一挡测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小答案：AB2．多用电表调到欧姆挡时，其内部等效电路是下列图中的()答案：C3．如图所示为多用电表电阻挡的原理图，表头内阻为R g，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中错误的是()A．它是根据闭合电路欧姆定律制成的B ．接表内电池负极的应是红表笔C ．电阻挡对应的“∞”刻度一般在刻度盘的右端D ．调零后刻度盘的中心刻度值是r ＋R g ＋R答案：C4．如图所示是欧姆表的工作原理图．(1)若表头的满偏电流为I g ＝500 μA ，干电池的电动势为1.5 V ，把灵敏电流表的电流刻度值对应的欧姆表电阻值填在下表中．电流刻度/μA0 50 100 200 250 300 400 500 电阻刻度/Ω ∞(2)这只欧姆表的总内阻为________Ω，表针偏转到满刻度的13时，待测电阻为________Ω.解析：(1)对应电流“0”刻度和满偏电流“500 μA ”的电阻刻度分别为“∞”和“0”．由闭合电路欧姆定律得，调零时I g ＝E R g ＋r ＋R 0，所以欧姆表总内阻R 内＝R g ＋r ＋R 0＝E I g＝3 000 Ω.测量电阻R x 时I ＝E R 内＋R x ，R x ＝E I －R 内，当I ＝50 μA 时，R x ＝ 1.550×10－6Ω－3 000 Ω＝3×104 Ω－3×103 Ω＝2.7×104 Ω.同理可求出电流为100 μA 、200 μA 、250 μA 、300 μA 、400 μA 时，对应的电阻分别为1.2×104 Ω、4.5×103 Ω、3×103 Ω、2×103 Ω、750 Ω.(2)当表针偏转到满刻度的13处时，R x＝EI－R内＝1.5500×10－63Ω－3 000 Ω＝6 000 Ω.答案：(1)2.7×104 1.2×104 4.5×1033×1032×1037500(2)3 000 6 000B级提能力5．(多选)如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，已知R3<R4，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是()A．S与1、2连接时，多用电表就成了电流表，且前者量程较大B．S与3、4连接时，多用电表就成了电流表，且前者量程较大C．S与3、4连接时，多用电表就成了电压表，且前者量程较大D．S与5连接时，多用电表就成了欧姆表答案：AD6．如图所示是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度45处．现用该表测一未知电阻，指针偏转到满刻度的15处，则该电阻的阻值为()A．4 R B．5 RC．10 R D．16 R答案：D7．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定() A．R＝150 ΩB．R＝1 500 ΩC．1 000 Ω<R<1 500 ΩD．1 500 Ω<R<2 000 Ω解析：表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定；1 000 Ω<R<1 500 Ω，故选C.答案：C8．下图所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g＝300 μA，内阻R g＝100 Ω，可变电阻R的最大阻值为10 k Ω，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色．按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x＝________kΩ.若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将______(填“变大”“变小”或“不变”)．解析：由I＝ER g＋R＋r＋R x及I g＝ER g＋R＋r，指针指中央，I＝12I g＝150 μA，R x＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．答案：红5变大小课堂：如何培养学生的自主学习能力？自主学习是与传统的接受学习相对应的一种现代化学习方式。

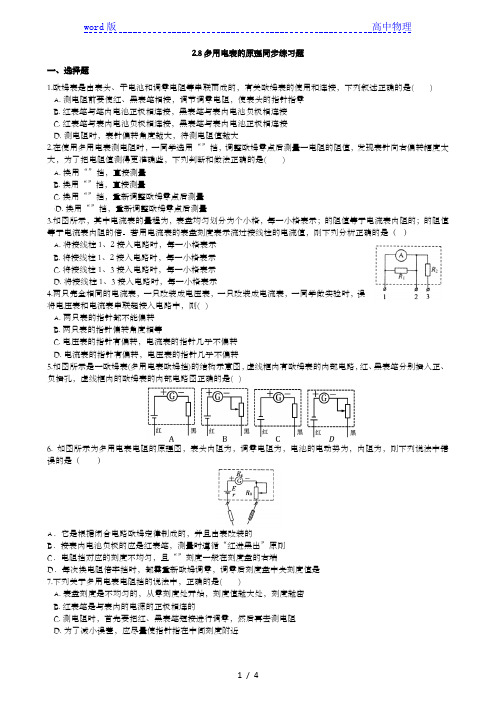

2.8多用电表的原理同步练习题一、选择题1.欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，下列叙述正确的是( )A. 测电阻前要使红、黑表笔相接，调节调零电阻，使表头的指针指零B. 红表笔与笔内电池正极相连接，黑表笔与表内电池负极相连接C. 红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接D. 测电阻时，表针偏转角度越大，待测电阻值越大2.在使用多用电表测电阻时，一同学选用“”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是( )A. 换用“”挡，直接测量B. 换用“”挡，直接测量C. 换用“”挡，重新调整欧姆零点后测量D. 换用“”挡，重新调整欧姆零点后测量3.如图所示，其中电流表的量程为，表盘均匀划分为个小格，每一小格表示；的阻值等于电流表内阻的；的阻值等于电流表内阻的倍。

若用电流表的表盘刻度表示流过接线柱的电流值，则下列分析正确的是（）A. 将接线柱1、2接入电路时，每一小格表示B. 将接线柱1、2接入电路时，每一小格表示C. 将接线柱1、3接入电路时，每一小格表示D. 将接线柱1、3接入电路时，每一小格表示4.两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起接入电路中，则( )A. 两只表的指针都不能偏转B. 两只表的指针偏转角度相等C. 电压表的指针有偏转，电流表的指针几乎不偏转D. 电流表的指针有偏转，电压表的指针几乎不偏转5.如图所示是一欧姆表(多用电表欧姆挡)的结构示意图，虚线框内有欧姆表的内部电路，红、黑表笔分别插入正、负插孔，虚线框内的欧姆表的内部电路图正确的是( )6. 如图所示为多用电表电阻的原理图，表头内阻为，调零电阻为，电池的电动势为，内阻为，则下列说法中错误的是（）A．它是根据闭合电路欧姆定律制成的，并且由表改装的B．接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则C．电阻挡对应的刻度不均匀，且“”刻度一般在刻度盘的右端D．每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是7.下列关于多用电表电阻挡的说法中，正确的是( )A. 表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B. 红表笔是与表内的电源的正极相连的C. 测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D. 为了减小误差，应尽量使指针指在中间刻度附近8.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为的电阻时，指针偏转至满刻度处．现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为( )A. B. C. D.9.如图所示是简化的多用电表的电路图．选择开关与不同接点连接，就组成不同的电表，下说法中的正确说法是( )A. 与连接时，多用电表就成了电流表，且前者量程较大B. 与连接时，多用电表就成了电流表，且前者量程较大C. 与连接时，多用电表就成了电压表，且前者量程较大D. 与连接时，多用电表就成了欧姆表10.用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( )A. 测量前必须调零，而且每测量一次电阻都要重新调零B. 每次换挡后必须电阻调零C. 待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量D. 两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起11.用多用电表欧姆挡()测试三只二极管，其结果依次如图①②③所示，关于二极管的说法正确的是( )A. ①是完好的，且端为正极B. ②是完好的，且端为正极C. ②是完好的，且端为正极D. ③是完好的，且端为正极12.用多用电表测直流电压和测电阻时，若红表笔插入多用电表的(＋)插孔，则( )A. 测时电流从红表笔流入多用电表，测时电流从红表笔流出多用电表B. 测、测电流均从红表笔流入多用电表C. 测、测电流均从红表笔流出多用电表D. 测时电流从红表笔流出多用电表，测时电流从红表笔流入多用电表13.如图中为电源，、为电阻，为开关．现用多用电表测量流过电阻的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )A. 保持闭合，将红表笔接在处，黑表笔接在处B. 保持闭合，将红表笔接在处，黑表笔接在处C. 将断开，红表笔接在处，黑表笔接在b处D. 将断开，红表笔接在处，黑表笔接在处14.如图所示电路的三根导线中，有一根是断的，电源、电阻器、及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极，再将黑表笔连接在电阻的端和的端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是( )A. 直流挡B. 直流挡C. 直流挡D. 欧姆挡15.如图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为，内阻，调零电阻最大阻值，串联的固定电阻，电池电动势，用它测量电阻，能较准确测量的阻值范围是( )A. B. C. D.16.一只多用电表有4个欧姆挡，分别为、、、，欧姆挡表盘的中间刻度值为“”．现用它来测量一未知电阻的阻值，先将选择开关置于“”挡处，接着将红表笔和黑表笔接触，发现表针指在“”处，然后进行测量，结果发现表针指在欧姆挡刻度值为“”的刻度线附近，为了使测量结果更准确，必须换挡并重新测量，下列说法正确的是( )A. 必须将选择开关改为置于“”挡处B. 必须将选择开关改为置于“”挡处C. 换挡之后必须重新调零才能进行测量D. 换挡之后不必重新调零就能进行测量17.如图所示，为万用表欧姆挡的内部电路，为表笔插孔，下列说法中正确的是( )A.孔插红表笔B. 表盘刻度是均匀的C. 用挡测量时，若指针指在附近，则应换用挡D. 测量“”的泡的电阻，会发现测量的电阻比小得多18.一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度．这时测量出的电阻值与所测电阻的真实值相比较，下列说法中正确的是( )A. B. C. D. 无法判断二、填空题19.如图甲，是一个简易的多用电表简化电路图，作为电压表使用时，选择开关应接________；作为欧姆表使用时，选择开关应接________ （填“1”、“2”或“3”）；使用时，电流一定从________端流入多用电表（填“”或“”）．20.游标为分度(测量值可准确到)的卡尺示数如图所示，两测脚间狭缝的宽度为________ ；如图所示是学生实验用的多用电表刻度盘，当选用量程为的直流电压档测量电压时，表针指于图示位置，则所测电压为________ ；若选用倍率为“”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为________.21.图为一正在测量中的多用电表表盘．.如果是用挡测量电阻，则读数为________..如果是用直流挡测量电流，则读数为________ ..如果是用直流挡测量电压，则读数为________ .22.（1）用多用电表的欧姆挡测量阻值约为几十的电阻，以下给出的是可能的操作步骤，其中为选择开关，为欧姆挡调零旋钮，把你认为正确步骤前的字母按合理的顺序填写在横线上________．．将两表笔短接，调节使指针对准刻度盘上欧姆挡的零刻度，断开两表笔．将两表笔分别连接到被测电阻的两端，读出的阻值后，断开两表笔．旋转使其尖端对准欧姆挡．旋转使其尖端对准欧姆挡．旋转使其尖端对准挡，并拔出两表笔（2）正确操作后，多用电表的指针位置如图所示，此被测电阻的阻值约为________.25.如图是一个多用表欧姆档内部电路示意图。

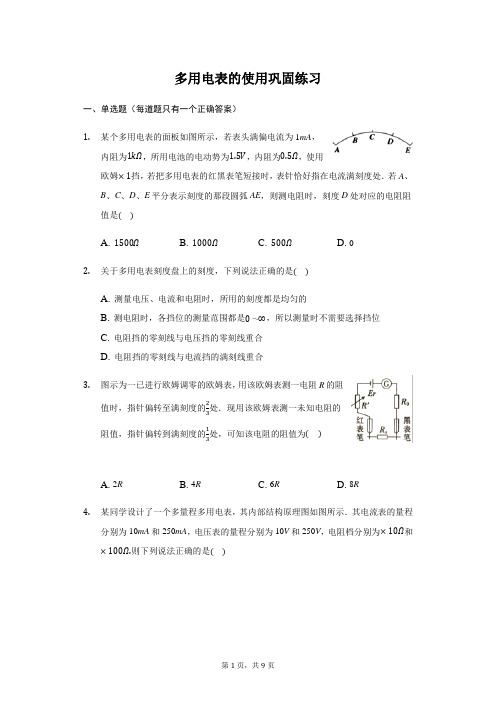

多用电表的使用巩固练习一、单选题（每道题只有一个正确答案）1.某个多用电表的面板如图所示，若表头满偏电流为1mA，内阻为1kΩ，所用电池的电动势为1.5V，内阻为0.5Ω，使用欧姆×1挡，若把多用电表的红黑表笔短接时，表针恰好指在电流满刻度处．若A、B、C、D、E平分表示刻度的那段圆弧AE，则测电阻时，刻度D处对应的电阻阻值是()A. 1500ΩB. 1000ΩC. 500ΩD. 02.关于多用电表刻度盘上的刻度，下列说法正确的是()A. 测量电压、电流和电阻时，所用的刻度都是均匀的B. 测电阻时，各挡位的测量范围都是0～∞，所以测量时不需要选择挡位C. 电阻挡的零刻线与电压挡的零刻线重合D. 电阻挡的零刻线与电流挡的满刻线重合3.图示为一已进行欧姆调零的欧姆表，用该欧姆表测一电阻R的阻处．现用该欧姆表测一未知电阻的值时，指针偏转至满刻度的23处，可知该电阻的阻值为()阻值，指针偏转到满刻度的13A. 2RB. 4RC. 6RD. 8R4.某同学设计了一个多量程多用电表，其内部结构原理图如图所示．其电流表的量程分别为10mA和250mA，电压表的量程分别为10V和250V，电阻档分别为×10Ω和×100Ω.则下列说法正确的是()A. 功能选择开关S与“1”相接时，所测物理量和量程分别是直流电流、250mAB. 功能选择开关S与“3”相接时，所测物理量和量程分别是直流电流、10mAC. 功能选择开关S与“5”相接时，所测物理量和量程分别是直流电压、250VD. 作电流表或电压表时电流从红表笔流进黑表笔流出，作欧姆表时电流从红表笔流出黑表笔流进5.欧姆表的正、负插孔内分别插有红、黑表笔，表内的电路图应是下图中的()A. B.C. D.二、多选题（每一小题有多个选项）6.用多用电表的欧姆挡测电阻．机械调零、欧姆调零后，用“×100”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是()A. 被测电阻值很大B. 被测电阻值很小C. 为了把电阻值测得更准一些，应换用“×1k”挡，重新欧姆调零后再测量D. 为了把电阻值测得更准一些，应换用“×10”挡，重新欧姆调零后再测量7.如图所示，为多用电表欧姆挡的内部电路，a、b为表笔插孔．下列说法中正确的是()A. a孔插红表笔B. 表盘刻度是均匀的C. 用×100Ω挡测量时，若指针指在0附近，则应换用×1kΩ挡D. 测量“220V100W”的灯泡的电阻，会发现测量的电阻比484Ω小8.如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是()A. S与1、2连接时，多用电表就成了电流表，且接1时量程较大B. S与3、4连接时，多用表就成了欧姆表，且A接线柱为黑表笔C. S与5、6连接时，多用表就成了电压表，且前者量程较小D. S与5、6连接时，多用表就成了电压表，且前者量程较大三、填空题9.小明用多用表和电阻箱测量电池组的电动势和内阻的电路如图(甲)所示，A、B间接多用电表．①实验的主要步骤如下：A.将多用电表的______ ，检查并调节指针指零．B.调节电阻箱R的阻值至______ ．C.红、黑表笔分别与图甲中______ 、______ 表笔相接，逐渐调节R使多用表指针有足够的偏转，记下此时电阻箱示数和多用电表示数I．D.改变R的阻值测出几组I随R变化的数据，作出R−1的图线如图(乙)所示．I②由图乙可求得电动势E=______ V，内阻r=______ Ω.③由于多用表不是理想电表，所以测得电源内阻比实际偏______ (选填“大”或“小”)．10.(1)用多用电表的欧姆档测量阻值约为几十千欧的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆档调零旋钮．找出你认为正确的实验步骤，并将正确的步骤的合理的顺序填写在横线上(用步骤前的字母表示)：______a.将两表笔短接，调节P使指针对准刻度盘上欧姆档的0刻度，断开两表笔b.将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c.旋转S使其尖端对准欧姆档×1kd.旋转S使其尖端对准欧姆档×100e.旋转S使其尖端对准交流500V，并拔出两表笔(2)根据如图所示指针位置，此被测电阻的阻值约为______ Ω.11.某学生实验小组利用图1所示电路，测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻．使用的器材有：多用电表；电压表：量程5V，内阻十几千欧；滑动变阻器：最大阻值5kΩ；导线若干．回答下列问题：(1)将多用电表挡位调到电阻“×1k”挡，再将红表笔和黑表笔______ ，调零点．(2)将图1中多用电表的红表笔和______ (选填“1”或“2”)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图2所示，这时电压表的示数如图所示．多用电表和电压表的读数分别为______ kΩ和______ V．12.图为一简易多用电表的内部电路原理图．其中G为灵敏电流计，S为单刀多掷电键，表内直流电源的电动势为E.由图可知，要选择电压挡大量程时，应将功能旋钮S置于______ 位置；要选择电流挡大量程时，应将旋钮置于______ 位置；若使用欧姆表一段时间后，电池电动势减小，内阻变大，但仍能欧姆调零，用其测电阻，测量结果与电池较新时相比______ (填“变大”、“变小”或“不变”)．13.如图所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g=300μA，内阻R g=100Ω，可变电阻R的最大阻值为10kΩ，电池的电动势E=1.5V，内阻r=0.5Ω，按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x=______ kΩ.若该欧姆表使用较长时间后，电池电动势减小到1.25V，内阻增大到15Ω，但此表仍能调零，按正确使用方法再测上述R x，则测量结果R x=______ kΩ．答案和解析1.C欧姆表内阻：R =E I g = 1.50.001Ω=1500Ω，刻度D 对应的阻值：R X =E I D −R = 1.50.0014×3Ω−1500Ω=500Ω，C 正确，ABD 错误。

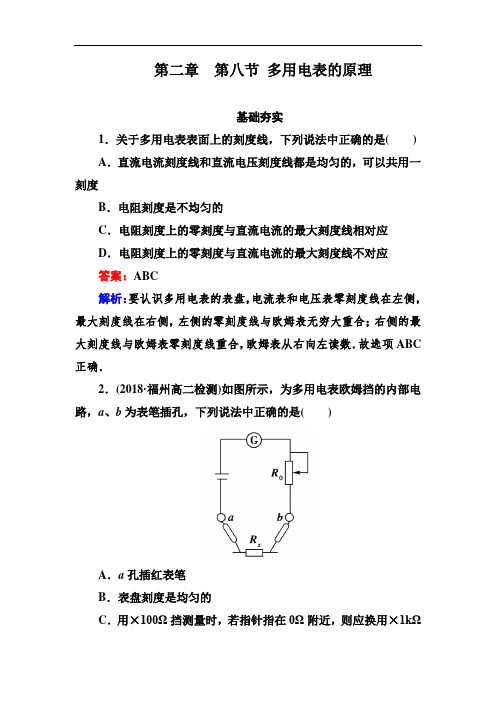

第二章第八节多用电表的原理基础夯实1．关于多用电表表面上的刻度线，下列说法中正确的是() A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应答案：ABC解析：要认识多用电表的表盘，电流表和电压表零刻度线在左侧，最大刻度线在右侧，左侧的零刻度线与欧姆表无穷大重合；右侧的最大刻度线与欧姆表零刻度线重合，欧姆表从右向左读数．故选项ABC 正确．2．(2018·福州高二检测)如图所示，为多用电表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是()A．a孔插红表笔B．表盘刻度是均匀的C．用×100Ω挡测量时，若指针指在0Ω附近，则应换用×1kΩ挡D．测量“220V100W”的灯泡的电阻，会发现测量的电阻比484Ω小答案：AD3.用多用电表的欧姆挡测某一电阻的阻值时，分别用×1、×10、×100三个电阻挡测了三次，指针所指的位置如下图所示．其中①是用________挡，②是用________挡，③是用________挡，为提高测量的精确度，应该用________挡，被测电阻阻值约为________．答案：×1×10×100×10300Ω解析：乘的倍率越大，示数越小，故①是“×1”挡，②是“×10”挡，③是“×100”挡．为了提高测量的准确度，指针应在表盘的中间附近，故选“×10”挡测量．被测电阻阻值约为30×10Ω＝300Ω4．多用电表是实验室和生产实验中常用的仪器之一，它具有测量电压、电流及电阻等多种测量功能．如图所示是多用电表的内部电路图，在进行电阻测量时，应将开关S拨到________或________两个位置；若测量电压时只有10V到50V两个量程，在测量时选择50V 量程，应将开关S拨到________位置；若测量电流时只有25mA和100mA两个量程，在测量时选择25mA量程，应将开关S拨到________位置．5．如图甲所示是一个简单的多用电表的电路原理图．(1)当闭合开关________，断开开关________，可作电流表用；(2)当闭合开关________，断开开关________，可作电压表用；(3)当闭合开关________，断开开关________，可作欧姆表用；(4)某个多用电表的面板如图乙所示，若表头满偏电流为1mA，内阻为1kΩ，所用电池的电动势为1.5V，内阻为0.5Ω，使用欧姆×1挡，若把多用电表的黑红表笔短接时，表针恰好指在电流满刻度处，则此时欧姆表的内电阻值为________．A、C、E刻度处对应的电阻值分别是________、________、________.答案：(1)S1S2、S3(2)S2S1、S3(3)S3S1、S2(4)1500Ω∞1500Ω06．如图所示，某幢居民楼有甲、乙两个房间需要从一楼接电，已知一楼的接线盒内有4根电缆(未做任何标记)，其中有两根通向甲房间，有两根通向乙房间，如果只用一只多用电表，试问如何判断通向甲房间的电缆是哪两根？答案：可将甲房间内的两根电缆接在一起然后在一楼用多用电表的欧姆挡分别测量这四根电缆c、d、e、f两两间的电阻值，如果电阻为∞，说明这两根电缆不可能同时都通向甲房间，如果某次测量中电阻较小，说明这两根电缆一定就是通向甲房间的那根，其余两根电缆就是通向乙房间的．能力提升1．(2018·西安高二检测)光敏电阻是用半导体材料制成的电子元件．将一个光敏电阻与多用电表连成如图所示的电路，当照射在光敏电阻上的光强度逐渐增大时，若将多用电表的选择开关放在欧姆挡，则电表指针的偏转角度会________(选填“变大”、“变小”或“不变”)．若将选择开关放在直流电流挡，则电表指针的偏转角度会________(选填“变大”、“变小”或“不变”)．答案：变大不变解析：当照射在光敏电阻上的光强度逐渐增大时，光敏电阻在减小，用欧姆表测得数值将减小，偏角变大；若将选择开关放在直流电流挡，因为电路中无电源，所以电表没有示数，始终为零，指针不动．2.一量程为100μA的电流表，内阻为100Ω，表盘刻度均匀，现串联一个9900Ω的电阻将它改装成电压表，则该电压表的量程是________V．用它来测量电压时，表盘指针位置如图所示．此时电压表的读数大小为________V.答案：1；0.80解析：灵敏电流表与一较大的电阻串联即可改装为量程较大的电压表．根据R＝U－I g R gI g有：U＝I g R＋I g R g＝10－4×(100＋9900)V＝1V.此时指针所表示的电压为0.80V.3．在如图所示的电路中，A、B、C分别表示理想电流或电压表，它们的示数以安或伏为单位．当开关S闭合后，A、B、C三块表的示数分别为1、2、3时，灯L1、L2恰好均正常发光．已知灯L1、L2的额定功率之比为1:3，则可断定()A．A、B、C均为电流表B．A、B、C均为电压表C．B为电流表，A、C为电压表D．B为电压表，A、C为电流表答案：C解析：本题可用排除法：若A、B、C均为电流表，因理想电流表内阻视为零，则L1和L2均被短路，不能发光，A项错；若A、B、C均为电压表，而理想电压表内阻视为无穷大，则L1和L2均被断路，不能发光，B项错；若如D项所述，L1和L2实际功率之比不是1:3，是不能正常发光的，综上所述，选C.4．如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是________(填“甲电阻”“乙电阻”或“总”)的电流，测得电流的大小是________．答案：乙电阻50.0mA解析：由电路中连接情况知，多用电表与乙电阻串联，故测定的是乙电阻的电流．由图知选择量程为100mA，故指针指示读数为50.0mA.5．(2018·龙岩模拟)2018年暑假开学之后甲型H1N1在全国各地大量爆发，山东半岛也出现较多的病例，为了做好防范，需要购买大量的体温表，市场体温表出现供货不足的情况，某同学想自己制作一个金属温度计，为此该同学从实验室找到一个热敏电阻，并通过查资料获得该热敏电阻的阻值R随温度t变化的图线如图甲所示．该同学进行了如下设计：将一电动势E＝1.5V(内阻不计)的电源、量程5mA 内阻R g＝100Ω的电流表、电阻箱R′及用该电阻作测温探头的电阻R，串联成如图乙所示的电路，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．(1)电流刻度较小处对应的温度刻度________；(填“较高”或“较低”)(2)若电阻箱阻值R′＝70Ω，图丙中5mA刻度处对应的温度数值是多少？答案：(1)较高(2)30℃解析：(1)由闭合电路欧姆定律E＝I g(R＋R′＋R g)，可知电流越小电阻越大，而由图甲知电阻越大温度则越高，即电流刻度越小处对应的温度刻度应该较高．(2)若电阻箱阻值R′＝70Ω时，将数据代入E＝I g(R＋R′＋R g)得热敏电阻的阻值R＝130Ω，结合图甲可知此时对应的温度数值为30℃.。

高中物理学习材料桑水制作第八节多用电表的原理第九节实验：练习使用多用电表建议用时实际用时满分实际得分45分钟100分一、选择题（本题包括2小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得10分，选对但不全的得6分，有选错或不选的得0分，共20分）1.关于多用电表的使用，下列说法不正确的是( )A.待测电阻不跟别的元件断开，其测量值将偏大B.测量电阻时，用两手碰表笔的金属杆，其测量值偏小C.测量电阻时，如果电路不和电源断开，可能出现烧坏表头的情况D.用多用电表测量60 W灯泡的电阻，其阻值比用额定电压和额定功率算出的电阻大2.实验课上，老师在实验桌上摆放了晶体二极管、电阻、电容器各一只，性能均正常，要求某实验小组用多用电表对以上三元件加以区分.该小组的做法是：将多用电表的选择开关拨“R×100”挡，分别测它们的正负电阻加以区别：测甲元件时，R正＝R反＝0.5 kΩ；测乙元件时，R正＝0.5 k Ω，R反＝100 kΩ；测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增大，最后停在100 kΩ上，则甲、乙、丙三个元件分别是( )A.电容器、电阻、二极管B.电阻、电容器、二极管C.电阻、二极管、电容器D.二极管、电阻、电容器二、填空题（本题共5小题，共80分）3.(10分)根据要求填空：(1)图1甲所示为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此多用电表测量一阻值约为20 Ω～30 Ω的定值电阻，测量的某些操作步骤如下：①调节可调部件，使电表指针停在位置；②调节可调部件K，使它的尖端指向位置；③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调部件，使电表指针指向位置.(2)在用多用电表测量另一电阻的阻值时，电表的读数如图乙所示，该电阻的阻值为Ω.4.（10分）某同学利用多用电表测量二极管的反向电阻.完成下列测量步骤：(1)检查多用电表的机械零点.(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处.(3)将红、黑表笔，进行欧姆调零.图1(4)测反向电阻时，将表笔接二极管正极，将表笔接二极管负极，读出电表示数. (5)为了得到准确的测量结果，应让电表指针尽量指向表盘(选填“左侧”“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4).(6)测量完成后，将选择开关拨向位置.5.（14分）一多用电表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到挡，如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是；若补上该步骤后测量，表盘的示数如图2所示，则该电阻的阻值是Ω.图2若将该表的选择开关置于1 mA挡测电流，表盘示数仍如图2所示，则被测电流为mA；若用直流15 V挡测量电压，则读数为V.6.（14分）(2010·江苏模拟)某同学想用以下器材组装一只欧姆表，并比较精确地测量一只电阻的阻值(约几千欧).A.电流计，满偏电流为1 mA，内阻为20 ΩB.电流计，满偏电流为0.6 A，内阻为5 ΩC.电动势15 V、内阻5 Ω的直流电源D.电动势3 V、内阻3 Ω的直流电源E.最大阻值为5000 Ω的滑动变阻器F.最大阻值为100 Ω的滑动变阻器(1)以上器材应选用(填字母)，并在下面的方框内画出所组装的欧姆表的内部电路结构图.(2)欧姆表调零后，滑动变阻器被接入电路部分的阻值为Ω.(3)若用此欧姆表测量电阻，发现指针指在满偏电流的三分之一处，则此电阻的阻值约为Ω. (4)如果电池长期未用，导致内阻增大，电动势基本不变，且仍然能正常调零，这将导致测量的结果.(选填“偏大”“偏小”或“准确”)7.（14分）测量一只量程已知的电压表的内阻，器材如下：A.待测电压表(量程3 V，内阻未知)一块B.电流表(量程3 A，内阻0.01 Ω)一块C.定值电阻(阻值5 kΩ，额定电流0.5 A)一个D.电池组(电动势小于3 V，内阻可忽略)一个E.多用电表一块F.开关两只G.导线若干有一同学利用上面所给器材，进行如下实验操作：(1)用多用电表进行粗测：多用电表的电阻挡有3种倍率，分别是×100 Ω、×10 Ω和×1 Ω.该同学选择×10 Ω倍率，用正确的操作方法测量时，发现指针偏转角度太小.为了较准确地进行测量，应选择倍率.换挡后，应注意.若重新测量的结果如图3所示，那么测量结果大约是.(2)为了更准确地测出该电压表内阻的大小，该同学设计了如图4甲、乙所示的实验电路.你认为其中较合理的是(选填“甲”或“乙”)电路，其理由是.图4(3)用你选择的电路进行实验时，需要直接测量的物理量是；用上述所测各量表示电压表内阻，其表达式应为R V＝.8.（18分） (1)多用电表是实验室和生产实际中常用的仪器.使用多用电表进行了两次测量，指针所指的位置分别如图5中a、b所示.若选择开关处在“×10 Ω”的欧姆挡时指针位于a，则被测电阻的阻值是Ω.若选择开关处在“直流电压 2.5 V”挡时指针位于b，则被测电压是V.图3图5(2)如图6甲所示为一黑箱装置，盒内有电源、电阻等元件，a、b为黑箱的两个输出端.①为了探测黑箱，某同学进行了以下几步测量：A.用多用电表的欧姆挡测量a、b间的电阻；B.用多用电表的电压挡测量a、b间的输出电压；C.用多用电表的电流挡测量a、b间的输出电流.你认为以上测量中不妥的有：(填序号).②含有电源的黑箱相当于一个“等效电源”，a、b 是等效电源的两极.为了测定这个等效电源的电动势和内阻，该同学设计了如图6乙所示的电路，调节变阻器的阻值，记录下电压表和电流表的示数，并在方格纸上建立了U-I坐标，根据实验数据画出了坐标点，如图6丙所示.请你做进一步处理，并由图求出等效电源的电动势E＝V，内阻r＝Ω.图6③由于电压表和电流表的内阻会产生系统误差，则采用此测量电路所测得的电动势与实际值相比，测得的内阻与实际值相比(选填“偏大”“偏小”或“相同”).第八节多用电表的原理第九节实验：练习使用多用电表得分：一、选择题二、填空题3．（1）（2）4.5.6.7.8.第八节多用电表的原理第九节实验：练习使用多用电表参考答案一、选择题1.AD解析：待测电阻不跟别的元件断开，待测电阻可能是与其他元件并联，测量值可能偏小；测电阻时两手碰表笔的金属杆，人体电阻与待测电阻并联，测量值偏小；测量电阻时，如果电路不和电源断开，欧姆表两端的电压可能过大，从而烧坏电表；用多用电表测量灯泡的电阻，测量的是灯泡不发光时的电阻，灯泡用额定电压和额定功率计算出的电阻是灯泡正常发光时的电阻，灯泡正常发光时温度很高，电阻较大.符合题意的选项为A、D.2.C解析：甲元件的正、反向电阻相同，说明甲为定值电阻；乙元件的正向电阻很小，反向电阻很大，说明乙为二极管；测丙元件时，电阻增大过程，是给电容器的充电的过程，充电完成后，电容器阻值很大，故丙为电容器.C项正确.二、填空题3．(1)①S A、V的零位②×1 Ω挡③T右端欧姆挡零位(2)2.0×104解析：(1)图甲中，①S为机械调零旋钮，调节指针停在左边A、V的零位位置.②由题设条件知待测电阻约为20 Ω～30 Ω，选用×1 Ω挡，指针可在中间刻度线.③测量电阻以前，红、黑表笔插入“＋”、“－”插孔后，笔尖接触(短接)调节欧姆调零旋钮T，使指针指在右端欧姆挡刻度线的零位.(2)测另一未知电阻时，由题图乙看出选挡旋钮K指在欧姆挡×1 k位置，指针示数为20，可知该电阻值为20.0×1 kΩ＝2.0×104Ω.4.(3)短接(4)红黑(5)中央(6)OFF(或交流电压最高挡)解析：(3)将红、黑表笔短接，使指针指在欧姆表盘的零刻度线处，表示外测电阻为零，称为欧姆调零.(4)将选择开关拨向欧姆挡，即接通表内电源，此时，红表笔接内电源的负极，黑表笔接内电源的正极，因此，测二极管反向电阻时，应将红表笔接二极管的正极，黑表笔接二极管的负极.(5)使用欧姆表测电阻时，指针指在“中央”附近较精确.(6)测量完毕，应将选择开关拨离欧姆挡，以切断内电源.为了保护多用电表，应将选择开关拨到OFF位置或交流电压最高挡.5.×100 重新进行欧姆调零 2.2×103(或2.2 k)0.406.0解析：表头指针偏转角度小，说明测量电阻的阻值偏大，应选择大倍率的×100挡，换挡后必须重新进行欧姆调零，由题图所示刻度可读出被测量电阻的阻值为2.2×103Ω.电流为mA×4.0＝0.40 mA，电压为V×100.0＝6.0 V.6.(1)ADE (2)2977 (3)6000 (4)准确解析：(1)选取器材要能够满足欧姆表调零的要求，即：I＝，调节滑动变阻器的滑片时，当滑动变阻器的阻值最大时，电流应小于电流表的满偏电流I g，综合考虑应选A、D、E.欧姆表的内部电路结构图如图7所示.(2)欧姆表调零时，由闭合电路欧姆定律得：＝I g(r＋R g＋R)，代入数据解得：R＝2977图7 Ω.(3)测量电阻时，由闭合电路欧姆定律得：E＝I(R＋R g＋r＋R x)，由题意得I＝I g/3，代入数据解得：R x＝6000 Ω.(4)由于电池的电动势不变，根据上面的分析可知，测量的结果准确.7.(1)×100 Ω重新进行欧姆调零 3 kΩ(2)乙因为甲图中流过电流表的电流太小，读数误差较大(3)S2闭合前后电压表的读数U1、U2U1R/(U2－U1)解析：(1)指针偏角较小，说明所选量程较小，应选用较大的挡位，即选×100，测量结果为3 kΩ.(2)电压表内阻太大，甲图中流过电流表的电流太小，读数误差较大，故选乙图.(3)在乙图中，先闭合S1，测出S2闭合前后电压表的读数分别为U1、U2，则U2近似等于电源的电动势.所以有：=，解得：R V ＝.8.(1)500 2.0 (2)①AC ②1.45 0.75 ③偏小偏小解析：(1)从题图中可以看出指针位于时，示数为50，被测电阻的阻值为50×10 Ω＝500 Ω；从题图中可以看出指针位于时，所测电压为2.0 V.(2)①A中不能用欧姆挡直接测量含电源电路的电阻；C中可能会造成短路，不能用多用电表的电流挡直接测量间的输出电流.②作出等效电源的U-I图线，如图8所示，把图线延长得出在U轴上的截距为1.45，即等效电源的电动势为1.45 V，求出图线斜率的绝对值为0.75，即等效电源的内阻为0.75 Ω.③考虑电压表内阻的影响，采用此测量电路所测得的电动势与内阻都偏小.图8。

多用电表课后巩固提升1．下列说法中正确的是( )A．欧姆表的每一挡的测量范围是0～∞B．用不同挡的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻，指针越接近刻度盘中央时，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小答案 A2．调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是( )A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准一些，应换用“×1”挡，重新调零后再测量D．为了把电阻测得更准一些，应换用“×100”挡，重新调零后再测量解析用欧姆表测电阻时指针偏转角度极小，说明所选择倍率(挡位)偏小，应选择更大的挡位，故D选项正确；原来选用“×10”挡，偏转极小，可能所测电阻很大，故B选项正确．答案BD3．使用多用电表测电阻时，下列说法中符合实际的有( )A．测量电阻时，两手碰着表笔的金属杆，测量值会偏小B．测量电路的电阻时，如果该电路不和电源断开，可能烧坏表头C．使用其它的欧姆挡时，不论电阻值多大，均不需拨动转换开关，都可测得较准确的电阻值D．测灯泡电阻时，测量值比R＝U2/P算出的值小得多解析测量电阻时，两手碰着表笔的金属杆，这样会并联了人体电阻，使测量值偏小，故A正确；测量电路的电阻一定要把电源和电路断开，否则可能烧坏电表，故B正确；测电阻时要选择合适的挡位进行测量，才能测得较准确的阻值，故C错误；由R＝U2P算出灯泡的电阻为正常发光时的阻值，此时，电阻线的温度较高，电阻率大，其阻值较大，故D正确．答案ABD4．关于多用电表表盘上的刻度线，下列说法中正确的是( )A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应解析多用电表的直流电流和直流电压刻度线都是均匀的可以共用同一刻度线，A正确；电阻刻度是不均匀的，B正确；电阻刻度的零刻度即为表头满偏电流的刻度，故C正确．答案ABC5．下图中E为电源，R1、R2为电阻，K为电键．现用多用电表测量流过电阻R2的电流，将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )A．保持K闭合，将红表笔接在a处，黑表笔接在b处B．保持K闭合，将红表笔接在b处，黑表笔接在a处C．将K断开，红表笔接在a处，黑表笔接在b处D．将K断开，红表笔接在b处，黑表笔接在a处答案 C6．用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( )A．测量前必须调整定位螺丝，使指针指零，而且每测一次电阻都要重新调零B．每次换挡后必须欧姆调零C．待测电阻如果是连接在某电路中，应把它与其他元件断开，再进行测量D．两个表笔要与待测电阻接触良好才能测得较准确，为此应当用手分别将两个表笔与电阻两端紧紧捏在一起E．使用完毕应当拔出表笔，并把选择的多用开关旋到交流电压最高挡答案AD提升能力7．下图为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20 Ω～30 Ω的定值电阻，测量的某些操作步骤如下．(1)①调节可调部件________，使电表指针停在________位置；②调节可调部件K，使它的尖端指向________位置；③将红、黑表笔分别插入“＋”“－”插孔，笔尖相互接触，调节可调部件________，使电表指针指向________位置．(2)在用多用电表测量某一电阻的阻值时，电表的读数如图所示，该电阻的阻值为________Ω.解析(1)①多用电表在使用前首先要进行“机械调零”，即测量前先检查电表的指针是否停在刻度盘左端的“0”位置，若不在“0”位置，则调节表盘下中间部位的调零螺丝，即题图中的可调部件“S”，使指针停在刻度盘左端的“0”位置．②测量电阻应将图中的选择开关K旋至欧姆挡的适当挡位．我们已经知道，测量时欧姆表的指针在表盘的中间部位时读数较为准确．由图可以看出，该欧姆表的表盘中值约为“20”，又待测电阻的阻值为20～30 Ω，所以应选×1 Ω挡，这样测量时就可使指针指在中间部位了．③选好挡位后就要进行欧姆挡的调零，且每次换挡后都要重新进行调零．调零时将红、黑表笔接触，调节图中的“欧姆调零”旋钮T，使指针指在表盘右端电阻刻度的“0”位置．(2)由题图指针位置读数为“20.0”，注意到选择开关置于“×1 kΩ”的倍率挡，所以所测电阻的阻值为20.0×103Ω.答案(1)①S左端的“0”②×1 Ω③T右端的“0”(2)20.0×1038．用多用电表的欧姆挡测某一电阻的阻值时，分别用×1、×10、×100三个电阻挡测了三次，指针所指的位置如图所示．其中①是用________挡，②是用________挡，③是用________挡，为提高测量的精确度，应该用________挡，被测电阻阻值约为________．解析乘的倍率越大，示数越小，故①是“×1”挡，②是“×10”挡，③是“×100”挡．为了提高测量的准确度，指针应在表盘的中间附近，故选“×10”挡测量．被测电阻阻值约为30×10 Ω＝300 Ω.答案×1 ×10 ×100 ×10 300 Ω9．多用电表测电阻：(1)每次换挡后，需重新________，再进行测量．(2)如果表的指针偏转过大，为使测量比较精确，应将选择开关拨至倍率较________(填大或小)的挡位上．(3)某次测电阻时，表的指针位置如图所示，则该电阻的测量值是________Ω.解析(1)使用多用电表欧姆挡测电阻时，每次测量前或换挡后都必须进行欧姆调零，若调零时发现指针总调不到零位置，说明电池太旧了，应更换新电池．(2)用欧姆挡时，指针指在刻度盘的中间部分时测量误差最小，所以测量电阻时，要求指针停在表盘13～23之间．因此测量待测电阻时，应合理选择挡位开关，使测量值尽可能准确．本题中指针偏转过大．则阻值很小，应换倍率较小的挡位．(3)读数方法被测电阻R＝表盘刻度数×挡位倍率本题被测电阻R＝20×10 Ω＝200 Ω.答案(1)欧姆调零(2)小(3)20010．某同学利用多用电表测二极管的反向电阻，完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负极表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管的正极，将________表笔接二极管的负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”，“右侧”或“中央”)；否则，在可能的条件下应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．答案(3)短接(4)红黑(5)中央(6)OFF11．(1)用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________连接到被测电路中．若测电压时，应把选择开关旋至标有________处，并把多用电表与被测电路________联，测直流电压和电流时，都必须把红表笔接在________处，即电流从________表笔流进．(2)如图所示的Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置．①将多用电表选择开关置于“×1”挡，Ⅰ的示数为________Ω，Ⅱ的示数为________Ω.②将选择开关置于直流“50 V”挡，Ⅰ的示数为________V，Ⅱ的示数为________V，Ⅲ的示数为________V.③选择开关置于直流“250 V”挡时，Ⅰ示数为________V，Ⅱ的示数为________V.解析(1)多用电表测直流电流时，选择开关应置于“mA”挡，且把电表串联接入被测电路中．测电压时，把选择开关置于标有“V”处．且并联于被测电路两端．因红表笔与表头正接线柱相连，黑表笔与表头负接线柱相连，因此测直流电压和直流电流时，都必须把红表笔接在电势高处，即电流从红表笔进入．(2)多用电表测电流或电压时，只要根据旋钮所指示的量程看表盘相对应的刻度线，根据读数规则，直接读出指针指示的读数即可，而欧姆表的刻度指示数乘以旋钮指示的挡次倍率，才是电阻的测量值．答案(1)mA 串V 并电势高红(2)①28 36 ②18.0 14.7 8.0 ③90 7312．下图是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障．(1)用多用电表的直流电压挡进行检查：①那么选择开关应置于下列量程的________挡．(用字母序号表示)A．2.5 V B．10 VC．50 V D．250 V②在测试a、b间直流电压时，红表笔应接触________．(填a或b)③该同学测试结果如表所示，根据测试结果，可以判定故障是________．(假设只有下列中的某一项有故障).测试点电压示数a、b 有示数c、b 有示数c、d 无示数d、f 有示数A.灯A断路B．灯B短路C. c、d段断路D. d、f段断路(2)用欧姆挡检查：①测试前，应将开关S________.(填断开或闭合)②测量结果如表所示，由此可以断定故障是________________．A．灯A断路B．灯B断路C．灯A、B都断路 D. d、e间导线断路解析(1)用多用电表的直流电压挡进行测量时，实质上是用电压表测量，而电压表内阻很大，若并联在断路处(设有一处发生断路)时，电路接通，电压表示数应为电源的电动势，并联在未断路处，示数为零．因此，用多用电表的直流电压挡进行检查电路时，电压表的量程必须大于电源的电动势，为了示数明显，选择量程不宜过大．本题中电源的电动势为6 V，故选10 V量程即可．测试时红表笔应接电势高的a点．根据测试结果，a、b间有示数，说明b→电源→a完好；c、b间有示数，说明b→电源→a→c完好；c、d无示数，说明d→e →f→b有断路；d、f有示数，说明f→b→a→c→d完好，故应是d、f段断路．另外，若灯B短路，则d、f间应无示数．(2)用欧姆挡检查时，测试前应首先将开关S断开．根据表针偏转情况，接c、d时有示数，说明不是灯A断路；接e、f时有示数，说明也不是灯B断路；接d、e时电阻无穷大，可以断定是d、e间导线断路．答案(1)①B ②a③D(2)①断开②D。

第二章8、9基础夯实一、选择题(单选题)1．关于多用电表，下列说法不正确的是( )A．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的B．用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势C．多用电表的电压挡、电流挡靠外部电源提供电流，欧姆挡靠内部电源提供电流D．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的答案：B解析：多用电表内只有一个表头。

对于多用电表，电流都是从红表笔流进，从黑表笔流出。

其他测量电流的来源都是外电路提供的，但是欧姆挡和其他挡不同，它是靠内部电源提供电流的，所以A、C、D选项正确，B选项错误。

2．关于多用电表的使用，下列操作正确的是( )A．测电压时，应按图甲连接方式测量B．测电流时，应按图乙连接方式测量C．测电阻时，应按图丙连接方式测量D．测二极管的反向电阻时，应按图丁连接方式测量答案：B解析：测电压时，红表笔应接电势高的点，黑表笔应接电势低的点，所以A错，同理B对；测电阻时，应将电阻从电路中断开，C错；由于黑表笔接的是内部电源的正极，所以测二极管的正向电阻时，黑表笔应接二极管的正极，应按图丁连接方式测量，D错误。

二、非选择题3．如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是________(填“甲电阻”“乙电阻”或“总”)的电流，测得电流的大小是________。

答案：乙电阻 50.0mA解析：由电路中连接情况知，多用电表与乙电阻串联，故测定的是乙电阻的电流。

由图知选择量程为100mA ，故指针指示读数为50.0mA 。

4．(海南省海南中学2020～2020学年高二上学期期中)如图为一正在测量中的多用电表表盘。

(1)如果是用直流2.5V 挡测量电压，则读数为________V 。

(2)如果是用直流5mA 挡测量电流，则读数为________mA 。

(3)如果是用“×100”挡测量电阻，则读数为________Ω。

2.8 多用电表的原理1．(多选)关于多用电表表盘上的刻度线，下列说法中正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度线B．电阻刻度线是不均匀的C．电阻刻度上的零刻度线与直流电流的最大刻度线相对应D．电阻刻度上的零刻度线与直流电流的最大刻度线不对应2．如图是多用电表欧姆挡的原理图，其中电流表的满偏电流为500 μA，内阻R g＝50 Ω，调零电阻R的最大阻值为30 kΩ，固定电阻R0＝50 Ω，电池电动势ε＝1.5 V，用它测量电阻R x，能较准确测量的阻值范围是()A．(1～4) kΩ B．(100～400) ΩC．(10～40) Ω D．(10～40) kΩ3．(多选)欧姆表的内部电路如图所示，已知电流计的电阻为R g，滑动变阻器接入电路的阻值为R0，电源的电动势和内阻分别为E、r.下列说法正确的是()A．欧姆表的工作原理是闭合电路的欧姆定律B．电路图中左侧的表笔为黑表笔C．欧姆表表盘的最左端为欧姆“0”刻度D．欧姆表表盘的中间刻度值为R中＝r＋R g＋R04.如图所示为多用电表电路图，如果用该多用电表测量直流电压U和电阻R，红表笔插入多用电表的正(＋)插孔，则()A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表5．以下是欧姆表原理的电路示意图，正确的是()6．(多选)下列关于多用电表欧姆挡的说法中，正确的是( )A ．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越疏B ．红表笔是与表内的电源正极相连的C ．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D ．为了减小误差，应尽量使指针指在中间刻度附近 7．某个多用电表的面板如图所示，若表头满偏电流为1 mA ，内阻为1 kΩ，所用电池的电动势为1.5 V ，内阻为0.5 Ω，使用欧姆×1挡，若把多用电表的红、黑表笔短接时，表针恰好指在电流满刻度处．若A 、B 、C 、D 、E 平分表示刻度的那段圆弧AE ，则测电阻时，刻度D 处对应的电阻阻值是( )A ．1 500 ΩB ．1 000 ΩC ．500 ΩD ．08．一个用满偏电流为3 mA 的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA 处，则被测电阻的阻值为( )A ．1 000 ΩB ．5 000 ΩC ．1 500 ΩD ．2 000 Ω9.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度的45处．现用该表测一未知电阻，指针偏转到满刻度的15处，则该电阻的阻值为( )A ．4RB ．5RC ．10RD ．16R10.在物理课外活动中，刘聪同学制作了一个简单的多用电表，如图甲为电表的电路图．已知选用的电流表内阻R g ＝10 Ω、满偏电流I g ＝10 mA ，当选择开关接3时为量程250 V 的电压表．该多用电表表盘如图乙所示，下排刻度均匀，C 为上排刻度线的中间刻度，由于粗心，上排刻度线对应数据没有指出．(1)若指针在图乙所示位置，选择开关接1时其读数为________ mA；选择开关接3时其读数为________ V.(2)为了测该多用电表欧姆挡的电阻和表内电源的电动势，刘聪同学在实验室找到了一个电阻箱，设计了如下实验：①将选择开关接2，红、黑表笔短接，调节R1的阻值使电表指针满偏；②将电表红、黑表笔与电阻箱相连，调节电阻箱使电表指针指C处，此时电阻箱的示数如图，则C处刻度应为________ Ω.③计算得到多用电表内电池的电动势为________ V．(保留两位有效数字)(3)调零后将多用电表红、黑表笔与某一待测电阻相连，若指针指在图乙所示位置，则待测电阻的阻值为________ Ω.(结果保留两位有效数字)。

2.8 多用电表的原理2.8练习使用多用电表课后训练1．(多选)下列叙述正确的有()A. 多用电表是电压表、电流表、欧姆表共用一个表头改装而成的B. 用多用电表无论是测电压、电流，还是测电阻，红表笔的电势都高于黑表笔的电势C. 多用电表的电压挡、电流挡、欧姆挡都是靠外部提供电流的D. 直流电流刻度线和直流电压刻度线都是均匀的，可以共用同一刻度线E. 交流电压刻度线是均匀的F. 电阻刻度上的零刻度线与直流电流最大值刻度线相对应2．如图所示，电路中有三根导线，其中一根是断的，电源、电阻R1、R2及另外两根导线是好的。

为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a, 再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数。

下列选项中符合操作规程的是()A. 直流10 V挡B. 直流0.5 A挡C. 直流2.5 V挡D. 欧姆挡3．(多选)右图所示为欧姆表的原理图，表头内阻为R g，调零电阻为R，电池的电动势为E，内阻为r，则下列说法中正确的是()A. 它是根据闭合电路欧姆定律制成的B. 接表内电池负极的应是红表笔C. 电阻的“∞”刻度一般在刻度盘的右端D. 欧姆调零后刻度盘的中心刻度值是r＋R g＋R4．欧姆表电路及刻度盘如右图所示，现因表头损坏，需换用一个新表头。

甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为( )A. 100 Ω，100 ΩB. 200 Ω，100 ΩC. 50 Ω，100 ΩD. 100 Ω，200 Ω5．如右图所示，在用多用电表测量直流电压U 和测量电阻R 的阻值时，若红表笔插入多用电表的正(＋)插孔，则( )A. 前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B. 前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C. 前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D. 前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表6．右图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度45处。
