钻孔灌注桩质量检测方法
1. 桩身直径和长度测量
测量钻孔灌注桩的直径和长度是最基本的检测方法之一。
可以使用测量工具，如卷尺或激光测距仪来完成这项任务。
确保在测量时将仪器垂直于桩身，并尽量减少误差。
2. 砼强度测试
砼强度测试是评估钻孔灌注桩质量的重要方法之一。
可以通过在钻孔灌注桩中取样并进行实验室测试来确定其砼的强度。
根据实际情况，可以选择不同的试验方法，如压浆试验、拔桩试验或核密度试验。
3. 压载试验
压载试验是用于评估钻孔灌注桩承载能力的关键方法之一。
通过在桩顶施加负荷并监测变形来评估桩的承载能力。
这可以通过使用压载试验设备和传感器来完成。
根据实际需求，可以进行不同类型的压载试验，如静载试验、动荷载试验或静动荷载试验。
4. 桩身垂直度检测
桩身垂直度是评估钻孔灌注桩几何形状的重要指标之一。
可以使用测量仪器来检测桩身的垂直度。
确保仪器放置稳定，以提供准确的测量结果。
5. 钻孔灌注桩质量分析
除了上述的具体检测方法外，还可以进行钻孔灌注桩质量的整体分析。
这包括对桩身的外观质量、混凝土密实性、桩顶水平度等进行评估。
可以通过对多个指标进行比较和分析来评估钻孔灌注桩的整体质量。
请注意，以上方法仅为常用的钻孔灌注桩质量检测方法，具体的检测方法应根据工程要求和实际情况进行选择和设计。
> 注意：以上内容仅供参考，具体的钻孔灌注桩质量检测方法需要根据实际工程要求和规范进行选择和执行。

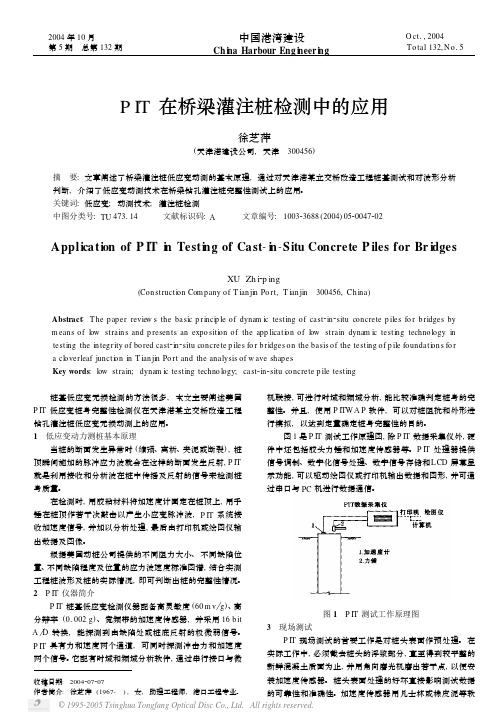

P IT在桥梁灌注桩检测中的应用徐芝萍(天津港建设公司,天津 300456)摘 要:文章阐述了桥梁灌注桩低应变动测的基本原理,通过对天津港某立交桥改造工程桩基测试和对波形分析判断,介绍了低应变动测技术在桥梁钻孔灌注桩完整性测试上的应用。
关键词:低应变;动测技术;灌注桩检测中图分类号:TU473114 文献标识码:A 文章编号:100323688(2004)0520047202Appl ica tion of P IT i n Testi ng of Ca st-i n-Situ Concrete P iles for Br idgesXU Zh i2p ing(Con structi on Company of T ian jin Po rt,T ian jin 300456,Ch ina)Abstract:T he paper review s the basic p rinci p le of dynam ic testing of cast2in2situ concrete p iles fo r b ridges by m ean s of low strain s and p resen ts an expo siti on of the app licati on of low strain dynam ic testing techno logy in testing the in tegrity of bo red cast2in2situ concrete p iles fo r b ridges on the basis of the testing of p ile foundati on s fo r a cloverleaf juncti on in T ian jin Po rt and the analysis of w ave shapes.Key words:low strain;dynam ic testing techno logy;cast2in2situ concrete p ile testing 桩基低应变无损检测的方法很多,本文主要阐述美国P IT低应变桩身完整性检测仪在天津港某立交桥改造工程钻孔灌注桩低应变无损动测上的应用。
钻孔灌注桩质量检测方法及原理Revised as of 23 November 2020钻孔灌注桩质量检测方法及原理中国工程检测网（）【内容摘要】：本文简要介绍了一些钻孔灌注桩检测方法，并主要介绍了反射波法的基本原理及影响基桩质量检测波形的因素，运用应力波反射法检测钻孔灌注桩的施工质量，具有检测速度快、费用低、便于全面普查桩的质量、判别桩的完整性和质量缺陷，是一种值得推广的方法。
【主题词】钻孔桩反波身法检测目前在公路施工中，桥梁施工占有较大的比重，一般达到工程总造价的60～70%，在一些特殊路段，桥涵所占有的施工金额比例还要高。
所以桥涵施工是公路建设中的重点。
一方面决定着整个工程的质量，另一方面也决定着施工企业的效益。
目前混凝土钻孔灌注桩是桥梁施工结构的主要形式，这主要是由于桩能将上部结构的荷载传递到深层稳定的土层中去，从而大大减少基础沉降和建筑特的不均匀沉降，是一种极为有效，安全可靠的基础形式。
采用桩基础的优点：①抗地震性能好。
桩的静力特性主要研究其强度和沉降，桩的抗震性能主要决定于其刚度和稳定性，基础刚度大抗震性能好。
②沉降量小和承载力高，桩的沉降量由三部分组成，桩身弹性压缩；桩侧摩阻力向下传递，引起桩侧土的剪切变形和桩端土体压缩变形。
③可以解决特殊地基土的承载力。
④施工噪音小，适用于城市改造和人口密集场地。
但是，灌注桩的成孔是在桩位处的地面下或水下完成的，施工工序多，质量控制难度大，稍有不慎易产生断桩等严重缺陷。
据统计国内外钻孔灌注桩的事故率高达5～10%。
因此，灌注桩的质量检测就显得格外重要。
灌注桩成桩质量通常存在两个方面的问题，一是属于桩身完整性，常见的缺陷有夹泥、断裂、缩颈、护颈、混凝土离析及桩顶混凝土密实度较差等。
二是嵌岩桩，影响桩底支承条件的质量问题，主要是灌注混凝土前清孔不彻底，孔底沉淀厚度超过规定极限，影响承载力。
灌注桩的缺点：①灌注桩施工工艺比打入桩复杂，容易出现断桩、缩颈、混凝土离析和孔底虚土或沉渣过厚等质量问题。
钻孔灌注桩施工中的灌注过程控制与质量检测方法钻孔灌注桩是一种常见的基础处理方式，其施工过程中的灌注过程控制和质量检测方法至关重要。
本文将针对这一话题进行详细讨论。
一、灌注过程控制方法钻孔灌注桩施工过程中的灌注过程控制是确保桩身质量的重要环节。
以下是一些常用的灌注过程控制方法：1. 灌注速度控制灌注速度直接影响着灌注桩的质量。
过快的灌注速度容易引起灌注桩内部空洞和孔隙，导致桩身强度不均匀。
因此，施工中需要控制灌注速度，确保稳定且均匀。
2. 灌注浆液的搅拌和过滤钻孔灌注桩所使用的浆液应具备一定的流动性和黏度，以确保灌注过程顺利进行。
搅拌设备主要用于调配浆液，并确保其均匀混合。
此外，为了防止过大颗粒物质进入灌注桩内部，需要通过过滤设备进行过滤处理。
3. 灌注桩底的保持水平在灌注过程中，施工人员需要通过调整钻孔位置和更换长管来确保灌注桩底保持水平。
这样可以避免灌注过程中水泥浆液外溢或积聚，影响灌注桩的质量。
二、灌注质量检测方法对灌注过程的质量进行检测是确保钻孔灌注桩质量的关键。
下面是一些常用的灌注质量检测方法：1. 设置传感器进行监测通过设置传感器在灌注桩内部进行监测，可以及时获取灌注桩在施工过程中的各项数据。
例如，通过应变计监测桩身的变形情况，通过压力计监测灌注桩内部的压力，这些数据可以帮助判断灌注质量是否达标。
2. 取样分析在灌注过程中，可以定期对浆液进行取样分析，以评估其流动性和黏度是否符合要求。
同时，还可以通过取样进行强度试验，以验证灌注桩的抗压强度是否达标。
3. 最终灌注桩的质量检测灌注完成后，需要进行最终的质量检测。
这包括对灌注桩的外观进行检查，确保表面光滑均匀；同时还需要进行抗压强度试验，以验证桩身的质量是否符合设计要求。
综上所述，钻孔灌注桩施工中的灌注过程控制和质量检测方法对于保证施工质量至关重要。
灌注过程中，需要控制灌注速度、搅拌和过滤浆液、保持桩底水平等；而质量检测则包括传感器监测、取样分析和最终灌注桩的质量检测等方法。
钻孔灌注桩桩基检测的质量控制与方法发布时间：2023-03-06T02:04:29.950Z 来源：《中国建设信息化》2022年第20期第10月作者：张倩倩魏振珍[导读] 近些年，伴随着人们的生活水平的不断提升，对建设工程质量的相关要求也逐步提张倩倩魏振珍3729241986022**081372501198710228**2山东鑫建检测技术有限公司山东省聊城市 252000摘要：近些年，伴随着人们的生活水平的不断提升，对建设工程质量的相关要求也逐步提高。
钻孔灌注桩在工程建设领域拥有广泛应用。
钻孔灌注桩桩基的品质已经成为建筑施工的重要环节。
在这个基础上，文中对钻孔灌注桩基检测的质量管理与方法剖析展开了深入分析，以求进一步提高国内建筑工程施工品质，同时提高工作效率。
关键词：钻孔灌注桩;桩基检测;质量控制;方法分析引言：钻孔灌注桩施工工艺在基础工程施工中有很多运用。
提升桩基品质对建筑工程施工尤为重要。
对于大部分施工队伍而言，怎样正确地提升钻孔灌注桩桩基的品质成为了一个值得深思和实践的问题。
文中论述了钻孔灌注桩桩基检测的质量控制方法，以推动桩基检测工程项目的顺利开展。
一、钻孔灌注桩桩基质量检测的方法1.1声波透射法建筑基础桩基工程施工，施工队伍及设备应严格把控桩基品质。
声波透射检测方式主要运用于检测桩基中的不足。
但是，大部分声波检测方式只有用以判定检测，不可以高效地开展定量分析检测。
因而，根据声波检测方式所获得的钻孔灌注桩质量评估结论没法精准量化分析，有时候甚至存有不完美的状况，危害对桩基品质的整体分辨。
当选用声波检测方式进行桩基检测时，应先声管和灌注桩一起施工，以确保有关电焊焊接位置的解决及施工合乎基础工程施工的施工规范，确保工程项目的总体质量与水准，而且使实验过程更为稳定性和安全性。
1.2低应变法低应变法主要是对桩身的完整性进行判定，原理是向桩顶施加竖向激振，激振所产生的波从桩顶向下传播，此时桩身如果存在缺陷，就会产生反射波。
怎样提高钻孔灌注桩成孔质量钻孔灌注桩由于对各种地质条件的适应性，施工工艺成熟，简单易操作且设备投入不是很大，因此在桥梁基础中得到广泛的应用。
但由于钻孔灌注桩施工大部分在地下及水下进行，其施工过程不易观察，成桩后也不能进行开挖验收，施工中的任何一个环节出现问题，都将直接影响整个工程的质量和进度，甚至给投资者造成巨大的经济损失和不良的社会影响。
因此，必须加强施工全过程中各环节的质量监控，采取各种有效的预防措施，保证或提高钻孔灌注桩的成桩质量。
1 常见的施工问题原因分析及处理1．1孔壁坍塌（1）原因：主要有土质松散，泥浆护壁不良，遇有溶洞、裂缝，护筒内水位过高，钻进速度过快，空钻时间过长，成孔后灌注时间过长等。
（2）预防措施：严格根据设计要求及桩位的水文地质情况选择适当的钻进方法，并确定护筒的埋置深度，当钻孔内有承压水时，护筒应高于稳定后的承压水位2.0m以上，若地下水位不明，不稳时，则应先做试桩。
根据钻孔的工程地质情况、空位、钻机性能、泥浆材料等选择合适的泥浆，在钻进过程中增加取样次数，时刻判明地质及泥浆护壁情况，并做好记录。
成孔后，待灌时间一般不大于3小时，因此，钢筋笼在钻进过程中应加工完善。
吊装及焊接的过程中要对准孔位并尽量缩短时间，在灌注过程中保持施工质量的情况下，尽量缩短灌注时间。
（3）处理方案：一旦发生坍孔，应立即采取相应措施。
坍孔不严重时，可回填片石或土到坍孔位以上，采取改善泥浆性能，加高水头，深埋护筒等措施，继续钻进。
在坍孔较严重时，则应将钻孔全部回填，待回填稳定后方可重钻。
1．2孔位倾斜（1）原因：钻机支架不稳，地质松软不均，土层呈倾斜状分布，遇探头石及其他硬物等。
（2）预防措施：在钻机就位前，场地必须平整、夯实，钻机就位时，转盘中心与钻架上起吊轮在同一轴线。
应尽量采用自重大，钻杆刚度大的钻机。
（3）处理：当进入不均匀地层、倾斜状地层以及遇到探头石及其他硬物时，钻进速度要慢，并在倾斜处吊起钻头反复扫钻多次，以削去硬物，使孔位正直，当倾斜严重时，则应回填粘质土至倾斜处0.5m以上，待稳定后重新钻进。
钻孔灌注桩质量检测方法及原理钻孔灌注桩作为一种常见的基础工程形式，在建筑、桥梁、港口等领域得到了广泛应用。
由于其施工过程处于地下，质量难以直观把控，因此需要采用有效的检测方法来确保其质量。
下面我们就来详细探讨一下钻孔灌注桩质量检测的方法及原理。
一、钻孔灌注桩常见质量问题在了解检测方法之前，我们先来看一下钻孔灌注桩可能出现的质量问题。
常见的有桩身混凝土强度不足、桩身夹泥或断桩、桩底沉渣过厚、桩身缩径或扩径、钢筋笼偏位等。
这些问题会严重影响桩的承载能力和稳定性，给工程带来安全隐患。
二、质量检测方法及原理1、低应变反射波法原理：通过在桩顶施加一个瞬态的激振力，产生应力波沿桩身传播。
当桩身存在缺陷或桩底界面发生变化时，应力波会产生反射。
通过分析反射波的到达时间、幅值和频率等特征，可以判断桩身的完整性和缺陷位置。
优点：操作简便、快速，成本较低，适用于普查。
缺点：对于长桩、深部缺陷的检测精度有限。
2、高应变法原理：利用重锤冲击桩顶，使桩产生较大的位移和应变，通过测量桩顶的力和速度时程曲线，分析桩的承载力和桩身完整性。
优点：可以同时检测桩的承载力和完整性。
缺点：设备复杂，操作难度大，对场地要求高。
3、声波透射法原理：在桩身预埋若干根声测管，发射换能器和接收换能器分别置于不同的声测管中。
声波通过桩身混凝土传播，根据声波的传播时间、波幅、频率等参数的变化，判断桩身的缺陷情况。
优点：检测全面、准确，能有效检测桩身内部的缺陷。
缺点：需要预埋声测管，成本较高，检测速度相对较慢。
4、钻芯法原理：使用钻机在桩身上钻取芯样，通过对芯样的观察和试验，分析桩身的混凝土强度、桩底沉渣厚度、桩身完整性等。
优点：结果直观、可靠，能准确判断桩身混凝土质量。
缺点：具有一定的破坏性，检测数量有限，成本较高。
5、静载试验法原理：在桩顶逐级施加竖向荷载，测量桩顶的沉降量，根据荷载沉降曲线确定单桩的竖向抗压承载力。
优点：是确定单桩承载力最直观、最可靠的方法。
钻孔灌注桩桩基检测的质量控制及方法研究钻孔灌注桩是一种常见的桩基工程方法，其质量的控制对于工程建设至关重要。
在钻孔灌注桩施工过程中，对桩基质量进行检测是必不可少的环节，只有通过科学有效的检测方法，才能保证桩基的稳定性和可靠性。
本文将探讨钻孔灌注桩桩基检测的质量控制及方法研究，希望为相关工程技术人员提供一些参考和借鉴。
一、钻孔灌注桩桩基检测的重要性钻孔灌注桩是一种常用的桩基工程方法，通过在地下形成桩体，从而支撑建筑物的荷载。
桩基在施工过程中往往受到各种外力的影响，导致桩基的质量出现问题。
对钻孔灌注桩桩基的质量进行检测是非常必要的。
1. 保证工程安全性2. 提高工程的经济性通过科学准确的检测方法，可以及时发现桩基存在的质量问题，及时进行修复和调整，从而避免了后期施工和维护的重复投入，节约了建筑成本。
良好的桩基质量能够有效地延长建筑物的使用寿命，减少后期的维护和修缮工作，提高了工程的可持续性和可靠性。
钻孔灌注桩桩基检测的质量控制是非常重要的一环，对于建筑工程的整体影响至关重要。
1. 岩土勘察在进行钻孔灌注桩桩基检测之前，首先需要进行岩土勘察，了解地下情况，包括土壤的性质、含水量、承载力等情况。
岩土勘察的结果将为后期的桩基设计和施工提供重要依据。
2. 桩身实体检测桩身的实体检测是钻孔灌注桩桩基质量控制的重要环节。
实体检测可以通过超声波、射线和声波等方法，对桩身的混凝土密实度、强度和质地进行检测，从而判断桩基的质量是否符合设计要求。
3. 钻孔成孔质量检测在进行钻孔时，需要对成孔质量进行检测。
包括孔壁的平整度、孔径的准确度和孔深等情况。
通过合适的检测设备和方法，可以及时发现孔壁存在的裂缝和缺陷，保证成孔的质量。
4. 灌注混凝土质量检测在灌注混凝土时，需要对混凝土的配合比、浇筑质量进行检测。
可以通过温度探测器、混凝土强度试验等方法，实时监测灌注混凝土的质量，确保灌注质量符合设计要求。
5. 合理施工方法和工艺控制在进行钻孔灌注桩施工时，需要根据具体情况采取合理的施工方法和工艺控制，包括对施工设备和人员的资质要求，施工工序的合理安排，以及施工环境的保护措施等。
