浅谈大型变压器的安装规范性问题

大型变压器的安装与调试关键技术探讨摘要：进行大型变压器安装时必须保证各项合理性，保证大型变压器稳定性和实际运行效果，使得大型变压器在变电站中的作用得以彰显。

在适当技术支持下进行大型变压器调试，解决大型变压器运行问题，协调大型变压器安装与调试之间的关系。

本文将针对大型变压器安装与调试加以分析，了解大型变压器安装与调试的要求，分别概述大型变压器安装技术和调试技术，突出大型变压器安装与调试的现实意义。

关键词：大型变压器；安装；调试；技术引言大型变压器作为变电站重要设备，保证大型变压器安装效果和实际运行稳定性对于变电站各项工作良性开展显得至关重要。

为保证大型变压器安装与调试协调合理开展，就应强化适当技术在其中应用力度，对大型变压器安装与调试面临的影响因素展开处理，遵循标准化要求开展大型变压器安装与调试，在其中应用各项技术，使得大型变压器安装与调试水平和关联工作实施效果有所提高。

1大型变压器的安装与调试要求大型变压器安装与调试在现实开展过程中需要考虑的要求表现在以下几个方面：首先，应对大型变压器整体规模和管线分布情况等方面展开研究，按照研究结果确定大型变压器安装方案，在保证具体方案规范性和合理性状况下推进大型变压器安装良性开展。

同时也应保证具体模式与大型变压器安装要求之间关联性，对大型变压器安装面临的影响因素展开有效处理。

其次，在大型变压器长时间运行过程中可能会出现一些隐患问题，这就应根据大型变压器运行状况展开有效调试，解决大型变压器运行过程中各项故障问题，保证大型变压器实际运行的安全性和稳定性，将大型变压器在变电站中的作用表现出来。

最后，应对大型变压器安装与调试面临的影响因素加以分析，通过分析结果确定规范合理的安装与调试方案，按照具体目标开展大型变压器安装与调试，保证具体方案的完善性和可操作性，使得大型变压器安装调试可以适应变电站实际运行状况。

对应用在大型变压器安装与调试中的各项技术实施优化完善处理，为大型变压器安装与调试顺利开展提供技术支持。

浅谈大型变压器的安装规范性问题变电站主变压器的安全稳定运行，与变压器设计、制造、安装、调试、使用和维护等各方面都息息相关，当前变电站中主变压器运行损坏事故和异常情况也有发生，除了受自然因素影响、系统冲击以及变压器制造质量等主要因素，在变压器的安装调试方面，也有很多值得改进和注意的地方。

文章主要研究大型变压器安装过程中的安装作业方法及需要注意的问题。

标签：主变压器；安装；绝缘油处理1 变压器基本安装方法大型油浸式电力变压器安装主要包括变压器注油排氮；变压器器身内检；变压器附件安装：高、低压侧套管和引线安装；中性点套管和引线安装；散热器支架安装；散热器安装；冷却风机安装；储油柜安装；储油柜联管安装；散热器联管安装；压力释放阀和温度计安装；变压器抽真空；变压器真空注油、补油及热油循环；对变压器进行整体压力密封试验等。

1.1 施工准备1.1.1 技术资料：根据厂家资料及到货清单核对所有变压器附件齐全，无锈蚀及机械损伤，密封良好，文件资料齐全。

1.1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技能人员。

1.1.3 机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。

1.1.4 施工材料准备：螺栓等。

1.2 变压器（电抗器）本体到达现场后的检查1.2.1 检查本体外表是否有变形、损伤及零件脱落等异常现象，会同厂家、监理公司、建设单位代表检查变压器运输冲击记录仪，记录仪应在变压器就位后方可拆下，冲击加速度应在3g以下，由各方代表签字确认并存档。

1.2.2 由于220kv及以上变压器为充干燥空气（氮气）运输，检查本体内的干燥空气（氮气）压力是否为正压（0.01～0.03MPa），并做好记录。

变压器就位后，每天专人检查一次并做好检查记录。

如干燥空气（氮气）有泄漏，要迅速联系变压器的生产厂家技术人员解决问题。

1.2.3 就位时检查好基础水平及中心线应符合厂家及设计图纸要求，按设计图纸核对相序就位，并注意设计图纸所标示的基础中心线与本体中心线有无偏差。

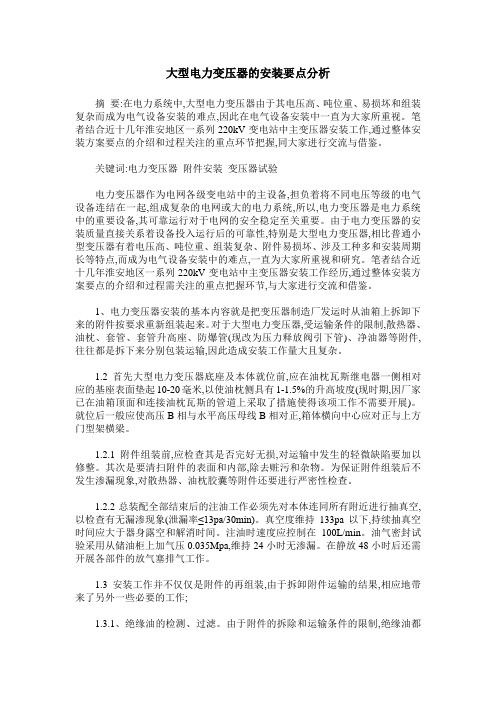

大型电力变压器的安装要点分析摘要:在电力系统中,大型电力变压器由于其电压高、吨位重、易损坏和组装复杂而成为电气设备安装的难点,因此在电气设备安装中一直为大家所重视。

笔者结合近十几年淮安地区一系列220kV变电站中主变压器安装工作,通过整体安装方案要点的介绍和过程关注的重点环节把握,同大家进行交流与借鉴。

关键词:电力变压器附件安装变压器试验电力变压器作为电网各级变电站中的主设备,担负着将不同电压等级的电气设备连结在一起,组成复杂的电网或大的电力系统,所以,电力变压器是电力系统中的重要设备,其可靠运行对于电网的安全稳定至关重要。

由于电力变压器的安装质量直接关系着设备投入运行后的可靠性,特别是大型电力变压器,相比普通小型变压器有着电压高、吨位重、组装复杂、附件易损坏、涉及工种多和安装周期长等特点,而成为电气设备安装中的难点,一直为大家所重视和研究。

笔者结合近十几年淮安地区一系列220kV变电站中主变压器安装工作经历,通过整体安装方案要点的介绍和过程需关注的重点把握环节,与大家进行交流和借鉴。

1、电力变压器安装的基本内容就是把变压器制造厂发运时从油箱上拆卸下来的附件按要求重新组装起来。

对于大型电力变压器,受运输条件的限制,散热器、油枕、套管、套管升高座、防爆管(现改为压力释放阀引下管)、净油器等附件,往往都是拆下来分别包装运输,因此造成安装工作量大且复杂。

1.2首先大型电力变压器底座及本体就位前,应在油枕瓦斯继电器一侧相对应的基座表面垫起10-20毫米,以使油枕侧具有1-1.5%的升高坡度(现时期,因厂家已在油箱顶面和连接油枕瓦斯的管道上采取了措施使得该项工作不需要开展)。

就位后一般应使高压B相与水平高压母线B相对正,箱体横向中心应对正与上方门型架横梁。

1.2.1附件组装前,应检查其是否完好无损,对运输中发生的轻微缺陷要加以修整。

其次是要清扫附件的表面和内部,除去赃污和杂物。

为保证附件组装后不发生渗漏现象,对散热器、油枕胶囊等附件还要进行严密性检查。

变压器的安装规范变压器作为电气设备的一种，安装规范十分重要。

以下是变压器的安装规范的一些要点，总共超过1000字：1. 变压器的安装位置应满足以下要求：- 应选择干燥、通风良好的地方进行安装，远离潮湿、高温和腐蚀性气体的环境。

- 应防止与可燃物靠近，避免引发火灾。

- 应保证变压器具有良好的运行和维护条件。

2. 变压器安装的基础要求：- 安装基础应具有足够的强度和刚度，能够承受变压器的重量和振动。

- 基础应平整、水平，表面应进行防锈处理。

- 基础孔底应与沉默垫均匀接触。

3. 变压器固定要求：- 变压器应采用专用支脚进行固定，支脚应与基础铰接以补偿基础的变形。

- 支脚与变压器底座之间应嵌入硬质垫板，使变压器接地良好。

- 变压器与支脚之间应进行补偿结构的设计，以减少变压器的振动。

4. 变压器与外部电缆连接要求：- 变压器的高压和低压侧应与外部电缆连接，连接应牢固可靠，接触电阻小。

- 连接处应用特殊绝缘套管或绝缘管进行保护，以防止潮湿、污秽等对电缆的影响。

- 连接处应使用专用的电缆槽或支架进行布置和固定，保证电缆的弯曲半径和电缆的施工长度。

5. 变压器温度保护系统的安装要求：- 变压器应配备温度保护装置，用于监测变压器的温度。

- 温度保护装置应能及时报警或切断电源，以防止变压器过热引发事故。

- 温度保护装置应安装在变压器的散热系统中，能够准确地反映变压器的温度变化。

6. 变压器安全防护措施：- 变压器的高压侧和低压侧应设置安全防护栏，以防止人员接触高压电源造成危险。

- 变压器的高压侧和低压侧应装有可靠的接地装置，以确保人身安全。

- 安装过程中应注意防止变压器和附件的运输、运输中的碰撞与损坏。

7. 变压器绝缘测试和绝缘电阻测量要求：- 安装前应进行绝缘测试，测试变压器的绝缘电阻，确保其满足规定要求。

- 测试时应按照规定的测试方法和测试仪器进行操作，确保测量结果准确可靠。

- 测试结果应记录并保存，用于后期的检查、维护和评估。

大型电力变压器安装过程中常见问题处理分析摘要：大型电力变压器的安装工序是非常复杂的过程，而它的安装也直接关系到电力变压器的运行稳定状况和安全性，如果能切实提高安装工程质量，从安装工艺等方方面面入手进行改进，将对电力变压器的高质量安装和良好经济运行产生积极的推动意义。

因此我们在实际的安装过程中必须根据大型电力变压器的特点来有针对性地提出当前存在的安装问题以及如何有效处理这些问题，提高安装质量。

关键词：电力变压器；安装；常见问题一、前言社会经济的高度发展带动了各行各业的发展，而每个行业的发展都离不开电力，在近些年电力行业迎来了繁荣发展景象的同时也在不断审视着当前电力行业在运营过程中应该改进的问题。

其中大型变压器的运行稳定性和安全性成为重中之重，被行业内人员所高度关注着。

随着科技的发达，大型电力变压器在安装方面也在不断更新观点和操作方法，因此我们只要保证了大型变压器的安装程序科学合理，质量过硬就能避免很多不必要的停电事故。

但大型电力变压器的安装又是一个非常复杂的工序，也存在着一些问题，如果不能及时整改处理，也会影响最终的安装质量，因此我们有必要从相关工艺出发提高安装质量。

二、大型电力变压器安装中的问题（一）电力变压器的绝缘强度下降大型电力变压器在安装过程中出现的绝缘强度降低问题是比较常见的一个问题，本身大型电力变压器对绝缘强度的要求就比较高，如果在安装过程中绝缘度降低会影响到变压器的安装运行。

而造成绝缘强度降低的主要诱因有几个方面：一是大型电力变压器在出厂前的绝缘状态比较好，而在运输或是存储过程中，如果箱体密封性遭到损坏，空气进入后破坏了原有的真空或氮气环境，就会让绝缘材料受潮而导致绝缘强度降低。

二是在设备安装时加入的变压器油不合格，比如里面含有的杂质和水分超标，也会影响到变压器的绝缘强度和安装质量。

除此以外还有个问题就是如果大型电力变压器的绝缘强度比较低，在后续的安装和耐压试验中，很有可能出现绝缘击穿损坏问题，这将直接影响到大型电力变压器的安装进度，更严重的还有可能引发安全事故，造成严重的经济损失。

电气工程中的变压器安装规范要求电气工程中的变压器是一种重要的电力设备，它用于将电能的电压从一级变换到另一级。

为确保变压器的正常运行和安全性，有一系列的安装规范要求需要遵循。

本文将详细介绍电气工程中变压器安装的规范要求。

1. 变压器的选址在选址方面，首先要考虑到变压器的容量和连接的设备的需求。

变压器应位于靠近供电源和负载的地方，以减少线路长度和线路损耗。

同时，应确保变压器周围有足够的空间，以便于维修和检修。

2. 变压器的基础变压器的基础必须具备足够的强度和稳定性，以承受变压器的重量和运行时的振动。

基础应根据变压器的尺寸和重量进行设计，并满足相关的建筑标准和规范要求。

3. 变压器的安装变压器的安装要求需要注意以下几个方面：3.1 变压器的运输和搬运在运输和搬运变压器时，应遵循专门的操作规程，使用适当的设备和工具，防止变压器受损。

特别是对于大型变压器，应采取合适的措施来保证安全。

3.2 变压器的接地变压器必须正确接地，以确保系统的安全性和稳定性。

接地电阻应符合相关的国家标准和规范要求。

接地装置应可靠且耐腐蚀。

3.3 变压器的绝缘和冷却变压器的绝缘应符合国家标准和规范要求，以防止电力系统中的漏电或故障。

冷却系统应能有效地排除变压器产生的热量，确保变压器在正常工作温度下运行。

3.4 变压器的连接变压器与其他设备的连接必须牢固可靠，接线端子应无松动。

接线柜和终端应符合相关标准和规范，以保证电流传输的安全性和稳定性。

4. 变压器的维护和检修为确保变压器的可靠运行，必须定期进行维护和检修。

维护工作包括变压器的清洁、绝缘系统的测试和润滑系统的检查。

检修工作应由经验丰富的电气工程师进行，并按照相关的规范要求进行操作。

5. 变压器的安全措施在变压器的安装过程中，必须遵守相关的安全措施。

工作人员应穿戴好个人防护装备，并按照操作规程进行操作。

同时，应设立明显的告示牌和警示标志，以提醒工作人员注意安全。

总结：电气工程中的变压器安装是一个复杂而重要的过程，必须严格按照规范要求来进行。

大型电力变压器的安装运行与检修大型电力变压器是电力系统中重要的设备之一。

它们通常被用来将高压电流变换为低压电流，或反之。

这些设备的部署和运行对于保障电网的正常运行、促进电力工业的发展以及满足人们对电力的需求至关重要。

为了保证大型电力变压器的有效运行，不仅需要对设备进行适当的安装和调整，还需要进行定期的检修和保养。

1. 安装在安装过程中，需要考虑以下因素：（1）选择适当的位置：电力变压器应安装在干燥、通风、避免紫外线、震动和污染的地方。

应尽量避免在空气中卷，尘埃和腐蚀性气体环境中使用。

（2）支撑结构：设备必须有合适的支撑结构，以确保设备的稳定性和安全性。

支撑结构的制作和安装应符合国家的相关规定和标准。

（3）电缆的布线：应尽可能短，避免出现交叉。

布线时应遵循规定的标准和要求。

（4）检查设备：在安装设备之前，应对设备进行检查，以确保所有零部件和附件都处于良好的工作状态。

同时，必须遵循操作手册中制定的相关要求。

2. 运行在电力变压器的运行过程中，必须遵守相关的规范和标准。

这些规范和标准包括：（1）过载保护：必须确保电力变压器的负载不超过标称电流。

如果必须超载，必须遵守相关的规范，并采取相应的措施来保护设备。

（2）保护绕组：必须确保保护绕组的绝缘性能符合要求。

在使用过程中，必须定期检查绝缘性能，如果出现损坏或老化情况必须及时更换。

（3）冷却系统：保证冷却系统正常运行非常重要。

必须确保风机正常工作，油泵正常运转，水冷却系统正常。

需要定期清理冷却系统以避免其因缺乏维护而失效。

3. 检修检修包括设备的维护和维修。

通过检修，可以防止潜在的故障，并提高设备的可靠性和安全性。

（1）检查密封性：必须确保设备的密封性符合要求。

对于泄露的设备，应及时处理。

（2）绝缘测试：应定期进行绝缘测试以确保绝缘性能符合要求。

如绝缘测试发现绝缘电阻值减小需及时采取措施。

（3）维护润滑系统：设备的润滑系统至关重要。

必须确保油泵正常，油液正常，滤清器正常等。

探讨大型电力变压器安装过程中常见问题的处理方法发布时间：2022-12-05T06:56:09.063Z 来源：《福光技术》2022年23期作者：李盟[导读] 大型电力变压器作为变电站最重要设备之一，它的稳定运行对电力系统的安全运行及提高供电质量起关键性作用。

安徽送变电工程有限公司安徽合肥 230601摘要：大型电力变压器作为变电站最重要设备之一，它的稳定运行对电力系统的安全运行及提高供电质量起关键性作用。

针对大型电力变压器安装过程中的常见问题，如变压器的绝缘强度降低、变压器渗漏油等，进行综合分析，并详细介绍分析大型电力变压器安装问题与处理对策的重要性，提出大型电力变压器安装问题的解决对策，希望能够给相关工作人员提供一定的参考与借鉴。

关键词：大型电力变压器；安装问题；处理方法随着电力的迅速发展，我国的电力工业有了飞跃的发展，作为变电站的一个重要组成元件，变压器的数量也在激增。

随着电力工业的发展和大型电力变压器安装方面的新的观念，新的实践，产生了许多新的经验。

只要确保了变压器的安装工程质量，大部分的停电事件就可以避免发生。

变压器的安装是一个工序相当复杂的重要过程，安装质量的好坏直接影响到变压器的安全稳定运行。

这说明改进安装工艺，提高安装工程质量，对变压器的安装和经济运行具有非常重要的意义。

1 探讨大型电力变压器安装常见问题的必要性通过分析大型电力变压器安装过程中出现的问题与处理对策，能够帮助变压器安装人员更好的明确安装流程，进一步提升大型电力变压器的安装质量。

由于我国电网的发展速度不断加快，大型电力变压器数量不断增多，与常规的电力变压器相比，大型电力变压器的安装难度较大，因此，大型电力变压器安装人员在实际工作中，要认真遵守安装流程，在保证大型电力变压器安全运行的基础之上，提升电力资源的利用率。

除此之外，大型电力变压器安装人员还要对变压器结构有一定了解，将大型电力变压器进行科学组装，不断提高大型电力变压器利用效能及安全性，减少电力变压器安全事故的发生。

大容量变压器安装需注意的问题摘要：本文主要分析了大容量变压器的施工安装过程及工艺要求，并针对安装中的危险点提出了相应的控制措施，供参考。

关键词：变压器；施工工艺；安装施工工作流程图（见图1）施工过程及工艺要求1.施工前的各项准备1.1技术措施准备根据验收规范、设备技术协议、变压器安装说明书的有关要求，编写变压器的安装作业指导书（施工方案），并得到相关部门的审批；编制安装施工流程图、制定滤油设备的操作规程、变压器安装及防火注意事项；做好各项安装记录、试验记录和施工管理卡表格。

准备好工器具材料；图1施工工作流程图1.2施工前的布置敷设施工电源和搭设施工棚，对变压器安装附件、起重机械、油务设备作业位置进行合理布置；滤油辅助设施合理、整齐（油罐一般按1台容量的120%准备），不造成周围环境的污染；消防安全设施到位，各部位防静电接地的措施可靠。

1.3组织措施对施工作业人员组织安全培训，并做好（防火救护）应急预案的培训和演习工作；施工作业前必须对参与施工的机车司机、厂家服务人员和安装作业人员进行安全技术交底，并落实签字,执行办理施工作业票及动火工作票。

2.设备到货检查变压器本体到货后应与物资代表、监理单位、厂家现场人员共同进行外观检查并留影响资料。

检查应包括以下内容：产品外观检查，本体及附件是否有诸如损伤、破裂、变形及零件脱落等异常；检查变压器本体及充气运输的附件充气压力，压力值位于0.01～0.03mpa之间，干燥气体露点必须低于-40℃；带油运输的变压器到达现场后须对油样进行检验，1000kv变压器应达到：击穿电压≥60kv/2.5mm（指球间隙）；含水量≤10μl/l；介质损耗因数tanδ≤0.5%（90℃)其他要符合《电气设备交接试验标准（gb50150-2006）》内油的要求；2.1附件检查及试验温度计、瓦斯继电器、压力释放须经过权威部门校验合格方可进行安装；套管升高座电流互感器安装前，应进行绝缘电阻、变比、励磁特性、直阻和极性试验；套管安装前，应测量套管主绝缘和末屏的绝缘电阻和介质损耗试验。
