安装和组网实验

无线局域网的组建实验报告
无线局域网（Wireless Local Area Network，WLAN）技术是指将电磁波用作数据传输媒介的技术，是近几年新出现的一种网络技术，在最近几年发展迅速，已经成为了多种网络技术中最受欢迎的网络之一。

本实验报告以联想ThinkCentreA520机器为节点，使用Windows7操作系统，使用TP-Link TL-WN722N 150M 11N USB无线网卡，共设置6台电脑构建一个无线局域网（WLAN）网络环境。

以下是实验步骤：
一、首先，在每台电脑上安装无线网卡，并建立网络连接，以TP-Link TL-WN722N为例，如下图：
二、其次，把所有的电脑组网，形成一个无线局域网，使用相应的路由器，为了能够使网络客户端正常运行，需要设置路由器的WAN和LAN口，以下是路由配置图：
三、最后，需要设置无线网络连接，使用TP-Link TL-WN722N，将其SSID设置为路由器SSID，设置密码，然后在客户端设置同样的无线网络，选择要连接的无线网络SSID，输入密码，即可完成无线网络连接：
本实验所构建的无线局域网（WLAN）配置已经完成，基本功能也可以使用，但要确保网络的安全性，可以考虑加封禁不安全的HP、SERVER等型号的无线网卡，同时，可以使
用网络隔离技术，对不同类型客户端进行隔离，以确保网络的安全性。

局域网组网实验报告一、实验目的本次实验的主要目的是通过搭建局域网的实验，掌握局域网组网原理和配置方法，培养实际操作能力，提高对网络通信的理论知识的应用能力。

二、实验设备与环境本次实验使用的设备包括：1. 交换机：Cisco 2960 Series Switch；2. 路由器：Cisco 1941 Series Router；3. 计算机：多台计算机，运行Windows操作系统；4.网线：用于连接设备的网线。

三、实验步骤及结果1.首先，将交换机和路由器连接起来。

首先将路由器的一端的网线连接到交换机的一个端口上，然后将交换机的另一个端口与计算机连接。

2. 对路由器进行基本设置。

通过串口线将计算机连接到路由器的Console端口上，使用超级终端软件进行连接。

在终端界面上进入特权模式，并进行基本设置，如设置路由器的主机名、IP地址、子网掩码等。

3.配置交换机。

在终端界面上进入交换机的配置模式，设置交换机的主机名、IP地址、子网掩码等。

4. 配置计算机的网络连接。

在Windows操作系统中，打开网络和共享中心，选择“更改适配器设置”。

找到本机的网络适配器，右键选择“属性”，然后选择“Internet 协议版本4 (TCP/IP)”，并配置IP地址、子网掩码、默认网关等。

5. 进行互联测试。

分别在两台计算机上打开命令提示符，使用“ping”命令进行互相ping通的测试。

如果可以正常ping通，则表示局域网已经搭建成功。

四、实验心得通过本次实验，我深入理解了局域网的组网原理和配置方法。

在实验过程中，我对交换机和路由器的功能和使用方法有了更深入的了解。

我学会了如何配置路由器和交换机的基本设置，以及如何配置计算机的网络连接。

通过互联测试，我了解到了网络设备之间的通信原理，并且成功搭建了一个功能正常的局域网。

通过这次实验，我不仅提高了实际操作能力，还加深了对网络通信的理论知识的应用能力。

五、结论通过本次实验，我掌握了局域网组网原理和配置方法，并成功搭建了一个功能正常的局域网。

一、实验目的本次实验旨在通过实际操作，让学生掌握校园网的设计、搭建和调试方法，提高学生网络设备的配置能力和网络规划能力。

通过本次实验，学生能够了解校园网的组成、工作原理以及网络设备的基本配置方法，为今后从事网络工程和管理工作打下坚实基础。

二、实验环境及设备1. 硬件设备：- 2台路由器（华为AR2200）- 2台交换机（华为S5700）- 3台PC机（用于模拟终端）- 网线若干2. 软件设备：- Windows Server 2012操作系统- 华为eSight网络管理系统三、实验内容1. 校园网设计根据实验要求，设计一个包含总校和分校的校园网。

总校共有20台计算机，分校分为两个局域网，分别有10台计算机。

校园网采用C类网段210.100.10.0，总校和分校各有一台路由器及一台交换机。

2. 子网划分根据IP地址分配原则，将校园网划分为总校局域网、分校局域网A和分校局域网B。

- 总校局域网：210.100.10.0/24- IP地址范围：210.100.10.1-210.100.10.254- 子网掩码：255.255.255.0- 分校局域网A：210.100.11.0/24- IP地址范围：210.100.11.1-210.100.11.254- 子网掩码：255.255.255.0- 分校局域网B：210.100.12.0/24- IP地址范围：210.100.12.1-210.100.12.254- 子网掩码：255.255.255.03. 网络拓扑图根据实验要求，绘制校园网网络拓扑图，包括总校和分校的局域网、路由器、交换机以及PC机的连接关系。

4. 网络设备配置（1）路由器配置1）配置总校路由器：- 配置接口IP地址：210.100.10.1/24- 配置默认网关：210.100.11.1- 配置VLAN接口：VLAN10，IP地址210.100.10.1/242）配置分校路由器：- 配置接口IP地址：210.100.11.1/24- 配置默认网关：210.100.10.1- 配置VLAN接口：VLAN20，IP地址210.100.11.1/24- 配置VLAN接口：VLAN30，IP地址210.100.12.1/24（2）交换机配置1）配置总校交换机：- 配置VLAN10，设置端口1-20为VLAN10成员- 配置VLAN20，设置端口21-40为VLAN20成员2）配置分校交换机：- 配置VLAN20，设置端口1-10为VLAN20成员- 配置VLAN30，设置端口11-20为VLAN30成员5. 网络调试（1）测试总校局域网内主机之间通信- 在总校局域网内任意两台主机之间ping通，验证局域网内通信正常。

组网的实验报告组网的实验报告一、引言网络通信在现代社会中扮演着重要的角色，它使得信息的传递和共享变得更加便捷和高效。

为了实现网络通信，组网是必不可少的一环。

本实验旨在通过构建一个小型局域网，探索和理解组网的基本原理和技术。

二、实验目的1. 理解组网的基本概念和原理；2. 掌握组网的常用拓扑结构和设备配置方法；3. 学习使用网络设备进行连接和配置。

三、实验环境和工具1. 实验环境：一台个人电脑、多台路由器和交换机、若干台计算机；2. 实验工具：网络模拟软件Packet Tracer。

四、实验步骤和结果1. 设计网络拓扑结构在实验开始前，我们首先设计了一个简单的网络拓扑结构。

该结构包括一个核心交换机、两个分布式交换机和多台主机。

核心交换机用于连接不同的分布式交换机，而分布式交换机则连接各个主机。

2. 连接网络设备根据设计，我们将各个设备进行连接。

首先，将核心交换机与两个分布式交换机连接，使用网线将它们的端口相连。

然后，将各个分布式交换机与主机连接，确保每个主机都能与分布式交换机相连。

3. 配置网络设备在连接完成后，我们开始配置网络设备。

首先，对核心交换机进行配置，设置其IP地址和子网掩码。

然后，对分布式交换机进行配置，同样设置其IP地址和子网掩码。

最后，对每个主机进行配置，确保它们能够与交换机进行通信。

4. 测试网络连接在配置完成后，我们进行了网络连接的测试。

通过在每台主机上打开浏览器，输入另一台主机的IP地址，我们能够成功地进行通信。

此外，我们还测试了网络的稳定性和传输速度，结果表明网络连接良好且传输速度较快。

五、实验总结通过本次实验，我们深入了解了组网的基本原理和技术。

我们学会了设计和连接网络拓扑结构，并且掌握了网络设备的配置方法。

此外，我们还通过实际测试，验证了网络连接的稳定性和传输速度。

通过这次实验，我们对组网有了更深入的理解，并且对网络通信的重要性有了更加直观的认识。

六、实验心得本次实验让我对组网有了更深入的认识，我明白了组网是网络通信的基础，只有通过合理的拓扑结构和设备配置，才能实现高效的网络通信。

实验报告院系：__________________ 专业：__________________ 成绩：__________________姓名：__________________ 学号：__________________ 日期：__________________ 实验名称：无线路由器的组网实验一、实验目的和要求无线路由器及其下PC机和手机的无线互联实验。

二、实验内容和原理1.了解无线路由器的工作模式2.了解无线路由器的Bridge(桥接)模式3.巩固和熟悉无线路由器的配置与应用三、操作方法和实验步骤1.无线路由器与PC机组网。

(1)打开网上邻居→本地连接→属性→TCP/IP协议→自动获取IP和DNS服务器。

(2)打开IE浏览器,在浏览器地址中输入192.168.1.1，按回车。

输入用户名：admin 密码：admin。

（初始用户名和密码一般都是这样的）(3)进入路由界面：主要设置以下内容：IP地址：10.170.49.xxx子网掩码：255.255.255.0网关：10.170.49.1DNS:202.103.224.68SSID: 自定义名称。

(4)利用手机通过无线路由器上网2.路由器桥接实验(小组1作为PC1，小组2作为PC2)(1)主路由器通过LAN口与PC1小组电脑用直通线相连。

(2)打开IE，输入主路由器的配置网站的IP地址(192.168.1.1)，进入路由器的Web配置界面，修改主路由器的Lan口IP地址为192.168.1.1，修改主路由器的SSID为P1，地址池192.168.1.100-192.168.1.149，保存，重启。

(3)副路由器通过LAN口与PC2小组电脑用直通线相连。

(4)打开IE|，输入副路由器的配置网站的IP地址(192.168.1.1)，进入路由器的Web配置界面，改副路由器的Lan口IP地址为192.168.1.2，修改副路由器的SSID为P2，地址池192.168.1.150-192.168.1.199，保存，重启。

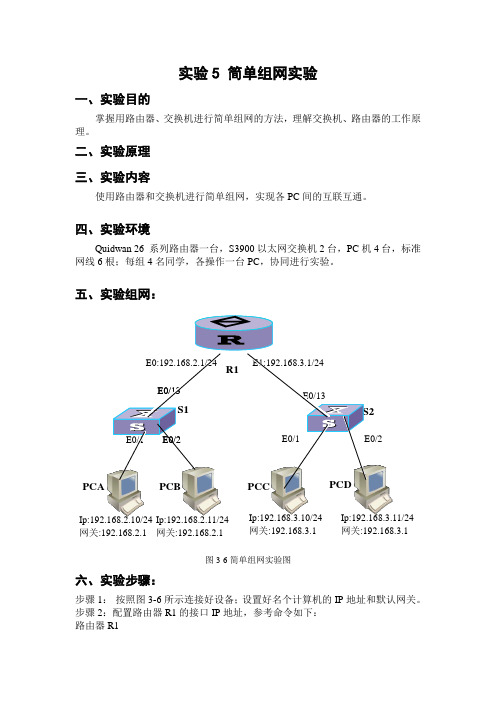

实验5 简单组网实验一、实验目的掌握用路由器、交换机进行简单组网的方法，理解交换机、路由器的工作原理。

二、实验原理 三、实验内容使用路由器和交换机进行简单组网，实现各PC 间的互联互通。

四、实验环境Quidwan 26 系列路由器一台，S3900以太网交换机2台，PC 机4台，标准网线6根；每组4名同学，各操作一台PC ，协同进行实验。

五、实验组网：图3-6简单组网实验图六、实验步骤：步骤1： 按照图3-6所示连接好设备；设置好名个计算机的IP 地址和默认网关。

步骤2：配置路由器R1的接口IP 地址，参考命令如下： 路由器R1Ip:192.168.2.10/24 网关:192.168.2.1 Ip:192.168.2.11/24 网关:192.168.2.1Ip:192.168.3.10/24 网关:192.168.3.1Ip:192.168.3.11/24 网关:192.168.3.1PCA PCB PCCPCD<Quidway>system[Router]sysname R1[R1]interface e0[R1-Ethernet0]ip add 192.168.2.1 24[R1]interface e1[R1-Ethernet1]ip add 192.168.3.1 24思考：1、在各台计算机上使用ping命令检查网络的连通情况。

并将结果记录在表1-5中。

表3-1简单组网结果2. 如果把主机IP地址设成与路由器端口不同网段的IP地址，主机间能否互通？为什么？3. 如果公网端口E1的IP地址不包含在地址池中，但在一个网段，还能正常连通吗？4. 如果公网端口E1的IP地址和地址池中的地址不在一个网段，能连通吗？。

第1篇实验目的本次实验旨在让学生掌握基本网络组建的原理和方法，包括网络拓扑设计、设备配置、IP地址规划、子网划分以及网络测试等。

通过实际操作，使学生能够将理论知识应用到实际网络环境中，提高网络组建和故障排查的能力。

实验环境1. 硬件设备：路由器2台，交换机2台，PC机5台，网络线缆若干。

2. 软件环境：Windows操作系统，Packet Tracer网络模拟软件。

实验内容一、网络拓扑设计1. 拓扑结构：设计一个简单的星型拓扑结构，包括一个核心交换机和5个边缘PC 机。

2. 网络设备：核心交换机负责连接所有边缘PC机，边缘PC机通过交换机接入核心交换机。

二、设备配置1. 配置核心交换机：- 配置VLAN，为不同部门划分虚拟局域网。

- 配置端口，为每个端口分配VLAN。

- 配置路由，实现不同VLAN之间的通信。

2. 配置边缘交换机：- 配置端口，将端口连接到对应的PC机。

- 配置VLAN，与核心交换机保持一致。

3. 配置PC机：- 配置IP地址、子网掩码和默认网关。

- 配置DNS服务器地址。

三、IP地址规划与子网划分1. IP地址规划：采用192.168.1.0/24网段进行IP地址规划。

2. 子网划分：将192.168.1.0/24划分为两个子网，分别为192.168.1.0/25和192.168.1.128/25。

四、网络测试1. 测试设备连通性：使用ping命令测试PC机与核心交换机、边缘交换机以及其他PC机的连通性。

2. 测试路由功能：使用traceroute命令测试数据包从PC机到目标PC机的路由路径。

3. 测试VLAN功能：测试不同VLAN之间的通信是否正常。

实验步骤1. 搭建网络拓扑：在Packet Tracer中搭建实验拓扑，连接网络设备。

2. 配置设备：按照实验内容，对网络设备进行配置。

3. 规划IP地址与子网划分：规划IP地址，划分子网。

4. 测试网络：进行网络连通性、路由功能和VLAN功能的测试。

无线自组网实验报告一、实验目的本实验的目的是了解无线自组网的基本原理和实现方式，实践无线自组网的组网过程和管理技术，并熟悉无线自组网的性能和应用。

二、实验设备和工具1.路由器：用于构建无线自组网的基础设备，可支持多台终端设备同时连接；2.无线终端设备：用于连接无线自组网进行通信；3.电脑：用于配置和管理路由器和终端设备，进行网络监测和数据分析；4.网线：用于将电脑与路由器连接，方便进行配置和管理；5.测试工具：如打印机、摄像头等，用于测试无线自组网的性能和应用。

三、实验步骤1.连接路由器和电脑：通过网线将电脑与路由器连接，确保能够进行配置和管理。

2.配置路由器：通过浏览器访问路由器的管理界面，进行基本配置，如设置SSID、无线信道、加密方式等。

3.连接终端设备：使用无线方式将终端设备连接到路由器，确保能够成功进行通信。

4.组网管理：通过路由器的管理界面，进行组网管理，如设置终端设备的连接权限、限制终端设备的访问速度等。

5.性能测试：使用测试工具对无线自组网进行性能测试，如测试网络延迟、带宽、信号强度等。

6.应用测试：通过连接其他设备，如打印机、摄像头等，测试无线自组网的应用功能，如实现打印、视频监控等。

7.数据分析：通过电脑上的网络监测工具，分析无线自组网的数据流量、连接数量等，了解网络使用情况。

8.故障排除：在实验过程中，如出现无法连接、网络延迟等问题，需要进行故障排除，找出原因并解决。

四、实验结果与分析经过实验，成功搭建了无线自组网，并进行了组网管理、性能测试和应用测试。

通过数据分析，发现网络平均延迟较低，带宽利用率较高，信号强度较为稳定。

应用测试中，能够成功实现打印和视频监控功能。

然而，在实验过程中也遇到了一些问题。

首先，由于终端设备较多，路由器的连接数量限制较少，导致无法同时连接所有设备。

其次，由于网络流量较大，部分终端设备的访问速度较慢，影响了网络体验。

最后，在应用测试中，虽然能够成功实现打印和视频监控功能，但是在部分情况下，网络延迟较高，导致打印或视频监控的效果不佳。

路由配置组网实验路由器组网一、实验目的通过路由建立起网络之间的连接，熟悉路由器的基本操作命令，并掌握组网的基本技术。

二、实验设备路由器两台（华为），V.35电缆一对，集线器两台，学生实验主机。

三、实验内容和要求给定3个C类网络地址：192.168.1.0，192.168.2.0，192.168.3.0。

1．请按下面的网络图作出网络规划。

并写出路由器的端口地址和各节点网络地址。

2．配置静态路由，使R1和R2两边的机器能够互相连通。

3．配置动态路由RIP和OSPF，使R1和R2两边的机器能够互相连通。

四、实验步骤1.进行端口配置路由器R1：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.1.6 255.255.255.0[Quidway-Ethernet0]undo shutdown[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.3 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdown路由器R2：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.3.6 255.255.255.0[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.4 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdownR1连接的三台主机配置：A：ifconfig eth0 192.168.1.1 netmask 255.255.255.0Route add default gw 192.168.1.6B：ifconfig eth0 192.168.1.2 netmask 255.255.255.0Route add default gw 192.168.1.6C：ifconfig eth0 192.168.1.3 netmask 255.255.255.0Route add default gw 192.168.1.6R2连接的三台主机配置：A：ifconfig eth0 192.168.3.1 netmask 255.255.255.0Route add default gw 192.168.3.6B：ifconfig eth0 192.168.3.2 netmask 255.255.255.0Route add default gw 192.168.3.6C：ifconfig eth0 192.168.3.3 netmask 255.255.255.0Route add default gw 192.168.3.62.静态路由配置路由器R1：[Quidway]ip routing[Quidway]ip route-static 192.168.3.0 255.255.255.0 192.168.2.4 路由器R2：[Quidway]ip routing[Quidway]ip route-static 192.168.1.0 255.255.255.0 192.168.2.33.动态路由配置4.1 RIP配置：路由器R1：[Quidway]undo ip route 192.168.3.0 255.255.255.0 192.168.2.4[Quidway]rip[Quidway-rip]network 192.168.1.0[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.1.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.3.0/24 Static 60 x next hop error!192.168.3.0/24 RIP 100 1 192.168.2.4 Serial0/0路由器R2：[Quidway]rip[Quidway-rip]network 192.168.3.0[Quidway]undo ip route 192.168.1.0 255.255.255.0 192.168.2.3[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.3.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.1.0/24 Static 60 x next hop error!192.168.1.0/24 RIP 100 1 192.168.2.3 Serial0/04.2 OSPF配置：路由器R1：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0路由器R2：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0五、实验总结本次实验内容比较简单，而且有比较完善的参考资料可以查阅，真正做起来本应该没有难度，但是还是出现了不少问题，可能是在模拟器上做和真机上做有些差异吧。
