路由组网实验报告

组网的实验报告组网的实验报告一、引言网络通信在现代社会中扮演着重要的角色，它使得信息的传递和共享变得更加便捷和高效。

为了实现网络通信，组网是必不可少的一环。

本实验旨在通过构建一个小型局域网，探索和理解组网的基本原理和技术。

二、实验目的1. 理解组网的基本概念和原理；2. 掌握组网的常用拓扑结构和设备配置方法；3. 学习使用网络设备进行连接和配置。

三、实验环境和工具1. 实验环境：一台个人电脑、多台路由器和交换机、若干台计算机；2. 实验工具：网络模拟软件Packet Tracer。

四、实验步骤和结果1. 设计网络拓扑结构在实验开始前，我们首先设计了一个简单的网络拓扑结构。

该结构包括一个核心交换机、两个分布式交换机和多台主机。

核心交换机用于连接不同的分布式交换机，而分布式交换机则连接各个主机。

2. 连接网络设备根据设计，我们将各个设备进行连接。

首先，将核心交换机与两个分布式交换机连接，使用网线将它们的端口相连。

然后，将各个分布式交换机与主机连接，确保每个主机都能与分布式交换机相连。

3. 配置网络设备在连接完成后，我们开始配置网络设备。

首先，对核心交换机进行配置，设置其IP地址和子网掩码。

然后，对分布式交换机进行配置，同样设置其IP地址和子网掩码。

最后，对每个主机进行配置，确保它们能够与交换机进行通信。

4. 测试网络连接在配置完成后，我们进行了网络连接的测试。

通过在每台主机上打开浏览器，输入另一台主机的IP地址，我们能够成功地进行通信。

此外，我们还测试了网络的稳定性和传输速度，结果表明网络连接良好且传输速度较快。

五、实验总结通过本次实验，我们深入了解了组网的基本原理和技术。

我们学会了设计和连接网络拓扑结构，并且掌握了网络设备的配置方法。

此外，我们还通过实际测试，验证了网络连接的稳定性和传输速度。

通过这次实验，我们对组网有了更深入的理解，并且对网络通信的重要性有了更加直观的认识。

六、实验心得本次实验让我对组网有了更深入的认识，我明白了组网是网络通信的基础，只有通过合理的拓扑结构和设备配置，才能实现高效的网络通信。

计算机网络实验课程实验报告
实验名称路由器配置
一、实验目的
1、掌握路由器的基本配置及常用命令；
2、理解网络地址规划的原则及方法。

二、实验所用仪器（或实验环境）
路由器1台，交换机2台，PC机至少4台，RJ45双绞线。

Console控制电缆。

本次使用cisco packet tracer进行仿真。

三、实验基本原理及步骤（或方案设计及理论计算）
1、直连路由：用2个交换机组建两个LAN,用路由器将两个LAN连接；
2、基于三层交换机的VLAN间路由：用1个三层交换机组建两个LAN,用三层交换机的端口路由功能实现VLAN间的路由。

3、单臂路由：用1个二层交换机组建两个LAN,用路由器将两个LAN连接；(选作，有些设备不支持)
4、规划设置PC机的IP地址和掩码。

四、实验数据记录（或仿真及软件设计）
实验一
实验二
实验三
五、实验结果分析及回答问题（或测试环境及测试结果）实验一
实验二实验三
六、心得体会
可以熟练使用常用的路由器的操作指令；对于LAN和VLAN有了更深的理解和认识。

静态路由组网实验路由是计算机网络中非常重要的设备，用于将数据包从一个网络传递到另一个网络。

路由器通过学习和维护路由表来选择最佳路径进行数据传输。

本实验旨在通过静态路由配置和组网实践，加深对静态路由的理解，并提升对网络构建与管理的能力。

1. 实验目的本实验通过静态路由组网实践，达到以下目的：- 理解静态路由的原理和应用场景；- 掌握静态路由配置的方法和技巧；- 能够使用静态路由搭建简单的网络拓扑；- 熟悉网络设备的配置和管理。

2. 实验环境2.1 硬件环境- 交换机 x2- 路由器 x3- PC x42.2 软件环境- Windows/Linux 操作系统- 网络模拟器（如Cisco Packet Tracer）3. 实验步骤3.1 搭建实验拓扑根据给定的硬件环境，使用网络模拟器或实体设备搭建实验拓扑。

拓扑结构如下：+----[交换机]----+| |+---[路由器1]----+---[路由器2]---+| | |[PC1]--+---[路由器3]--+---[PC3]-----[PC4]---+| |+---[PC2]---+3.2 配置IP地址分别配置实验拓扑中的各个网络设备的IP地址。

根据拓扑图中的连接关系，为每个接口分配合适的IP地址和子网掩码。

3.3 配置静态路由在三台路由器中分别配置静态路由。

通过命令行界面或图形化界面进入路由器的配置模式，依次配置每个路由器的静态路由表。

示例配置步骤（以路由器1为例）：- 进入路由器1的配置模式：enable -> configure terminal- 配置静态路由：ip route 目标网络子网掩码下一跳地址- 保存配置：end -> write配置静态路由时，需要根据实际网络情况选择最佳的下一跳地址，确保数据包能够正确转发到目标网络。

3.4 测试网络连通性在PC1、PC3和PC4上进行网络连通性测试。

通过ping命令或其他网络测试工具，检查各个设备是否能够互相通信。

第1篇一、实验目的本次实验旨在使学生了解和掌握网络配置的基本方法，熟悉网络设备的操作，并能根据实际需求设计简单的网络拓扑结构。

通过实验，学生应能够：1. 熟悉网络设备的操作界面和基本功能。

2. 掌握IP地址的配置方法。

3. 理解子网划分和VLAN的设置。

4. 学会网络路由协议的配置。

5. 了解网络安全的配置方法。

二、实验环境1. 实验设备：一台PC机、一台路由器、一台交换机。

2. 软件环境：Windows操作系统、Packet Tracer 7.3.1模拟器。

三、实验内容1. 网络拓扑设计根据实验要求，设计以下网络拓扑结构：```PC0 <----> 路由器1 <----> 路由器2 <----> 交换机1 <----> PC3^ || || |PC1 <----> 交换机2 <----> PC2```2. IP地址配置为网络中的各个设备配置IP地址、子网掩码和默认网关：- PC0: IP地址 192.168.1.1，子网掩码 255.255.255.0，默认网关 192.168.1.2- 路由器1: 接口1: IP地址 192.168.1.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.1，子网掩码 255.255.255.0- 路由器2: 接口1: IP地址 192.168.2.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.3.1，子网掩码 255.255.255.0- 交换机1: 接口1: IP地址 192.168.1.3，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.2，子网掩码 255.255.255.0- PC1: IP地址 192.168.2.2，子网掩码 255.255.255.0，默认网关 192.168.2.1 - PC2: IP地址 192.168.3.2，子网掩码 255.255.255.0，默认网关 192.168.3.1 - PC3: IP地址 192.168.3.3，子网掩码 255.255.255.0，默认网关 192.168.3.1 3. VLAN配置为交换机设置VLAN，并将端口划分到对应的VLAN：- 交换机1: VLAN 10: 接口1，VLAN 20: 接口2- 交换机2: VLAN 10: 接口1，VLAN 20: 接口24. 路由协议配置为路由器配置静态路由和RIP协议：- 路由器1: 静态路由 192.168.3.0/24 下一跳 192.168.2.2- 路由器2: 静态路由 192.168.1.0/24 下一跳 192.168.2.1，RIP协议5. 网络安全配置为路由器配置访问控制列表（ACL）：- 路由器1: ACL 100 deny ip any any- 路由器2: ACL 100 deny ip any any四、实验步骤1. 在Packet Tracer中搭建网络拓扑结构。

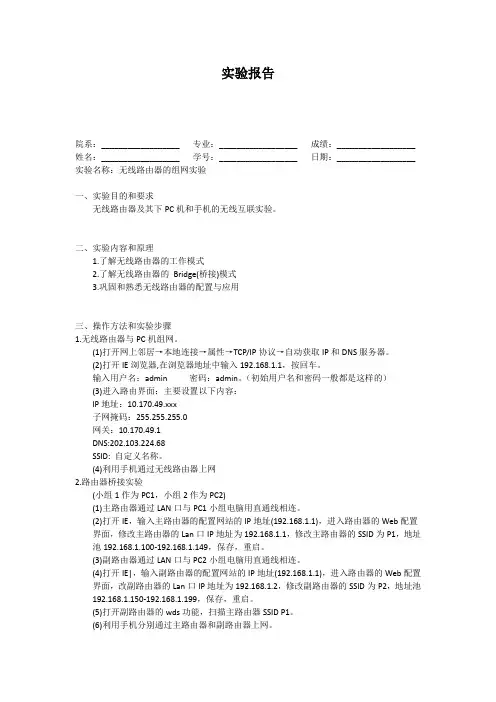

实验报告院系：__________________ 专业：__________________ 成绩：__________________姓名：__________________ 学号：__________________ 日期：__________________ 实验名称：无线路由器的组网实验一、实验目的和要求无线路由器及其下PC机和手机的无线互联实验。

二、实验内容和原理1.了解无线路由器的工作模式2.了解无线路由器的Bridge(桥接)模式3.巩固和熟悉无线路由器的配置与应用三、操作方法和实验步骤1.无线路由器与PC机组网。

(1)打开网上邻居→本地连接→属性→TCP/IP协议→自动获取IP和DNS服务器。

(2)打开IE浏览器,在浏览器地址中输入192.168.1.1，按回车。

输入用户名：admin 密码：admin。

（初始用户名和密码一般都是这样的）(3)进入路由界面：主要设置以下内容：IP地址：10.170.49.xxx子网掩码：255.255.255.0网关：10.170.49.1DNS:202.103.224.68SSID: 自定义名称。

(4)利用手机通过无线路由器上网2.路由器桥接实验(小组1作为PC1，小组2作为PC2)(1)主路由器通过LAN口与PC1小组电脑用直通线相连。

(2)打开IE，输入主路由器的配置网站的IP地址(192.168.1.1)，进入路由器的Web配置界面，修改主路由器的Lan口IP地址为192.168.1.1，修改主路由器的SSID为P1，地址池192.168.1.100-192.168.1.149，保存，重启。

(3)副路由器通过LAN口与PC2小组电脑用直通线相连。

(4)打开IE|，输入副路由器的配置网站的IP地址(192.168.1.1)，进入路由器的Web配置界面，改副路由器的Lan口IP地址为192.168.1.2，修改副路由器的SSID为P2，地址池192.168.1.150-192.168.1.199，保存，重启。

第1篇实验目的本次实验旨在让学生掌握基本网络组建的原理和方法，包括网络拓扑设计、设备配置、IP地址规划、子网划分以及网络测试等。

通过实际操作，使学生能够将理论知识应用到实际网络环境中，提高网络组建和故障排查的能力。

实验环境1. 硬件设备：路由器2台，交换机2台，PC机5台，网络线缆若干。

2. 软件环境：Windows操作系统，Packet Tracer网络模拟软件。

实验内容一、网络拓扑设计1. 拓扑结构：设计一个简单的星型拓扑结构，包括一个核心交换机和5个边缘PC 机。

2. 网络设备：核心交换机负责连接所有边缘PC机，边缘PC机通过交换机接入核心交换机。

二、设备配置1. 配置核心交换机：- 配置VLAN，为不同部门划分虚拟局域网。

- 配置端口，为每个端口分配VLAN。

- 配置路由，实现不同VLAN之间的通信。

2. 配置边缘交换机：- 配置端口，将端口连接到对应的PC机。

- 配置VLAN，与核心交换机保持一致。

3. 配置PC机：- 配置IP地址、子网掩码和默认网关。

- 配置DNS服务器地址。

三、IP地址规划与子网划分1. IP地址规划：采用192.168.1.0/24网段进行IP地址规划。

2. 子网划分：将192.168.1.0/24划分为两个子网，分别为192.168.1.0/25和192.168.1.128/25。

四、网络测试1. 测试设备连通性：使用ping命令测试PC机与核心交换机、边缘交换机以及其他PC机的连通性。

2. 测试路由功能：使用traceroute命令测试数据包从PC机到目标PC机的路由路径。

3. 测试VLAN功能：测试不同VLAN之间的通信是否正常。

实验步骤1. 搭建网络拓扑：在Packet Tracer中搭建实验拓扑，连接网络设备。

2. 配置设备：按照实验内容，对网络设备进行配置。

3. 规划IP地址与子网划分：规划IP地址，划分子网。

4. 测试网络：进行网络连通性、路由功能和VLAN功能的测试。

无线自组网实验报告一、实验目的本实验的目的是了解无线自组网的基本原理和实现方式，实践无线自组网的组网过程和管理技术，并熟悉无线自组网的性能和应用。

二、实验设备和工具1.路由器：用于构建无线自组网的基础设备，可支持多台终端设备同时连接；2.无线终端设备：用于连接无线自组网进行通信；3.电脑：用于配置和管理路由器和终端设备，进行网络监测和数据分析；4.网线：用于将电脑与路由器连接，方便进行配置和管理；5.测试工具：如打印机、摄像头等，用于测试无线自组网的性能和应用。

三、实验步骤1.连接路由器和电脑：通过网线将电脑与路由器连接，确保能够进行配置和管理。

2.配置路由器：通过浏览器访问路由器的管理界面，进行基本配置，如设置SSID、无线信道、加密方式等。

3.连接终端设备：使用无线方式将终端设备连接到路由器，确保能够成功进行通信。

4.组网管理：通过路由器的管理界面，进行组网管理，如设置终端设备的连接权限、限制终端设备的访问速度等。

5.性能测试：使用测试工具对无线自组网进行性能测试，如测试网络延迟、带宽、信号强度等。

6.应用测试：通过连接其他设备，如打印机、摄像头等，测试无线自组网的应用功能，如实现打印、视频监控等。

7.数据分析：通过电脑上的网络监测工具，分析无线自组网的数据流量、连接数量等，了解网络使用情况。

8.故障排除：在实验过程中，如出现无法连接、网络延迟等问题，需要进行故障排除，找出原因并解决。

四、实验结果与分析经过实验，成功搭建了无线自组网，并进行了组网管理、性能测试和应用测试。

通过数据分析，发现网络平均延迟较低，带宽利用率较高，信号强度较为稳定。

应用测试中，能够成功实现打印和视频监控功能。

然而，在实验过程中也遇到了一些问题。

首先，由于终端设备较多，路由器的连接数量限制较少，导致无法同时连接所有设备。

其次，由于网络流量较大，部分终端设备的访问速度较慢，影响了网络体验。

最后，在应用测试中，虽然能够成功实现打印和视频监控功能，但是在部分情况下，网络延迟较高，导致打印或视频监控的效果不佳。

路由配置组网实验路由器组网一、实验目的通过路由建立起网络之间的连接，熟悉路由器的基本操作命令，并掌握组网的基本技术。

二、实验设备路由器两台（华为），V.35电缆一对，集线器两台，学生实验主机。

三、实验内容和要求给定3个C类网络地址：192.168.1.0，192.168.2.0，192.168.3.0。

1．请按下面的网络图作出网络规划。

并写出路由器的端口地址和各节点网络地址。

2．配置静态路由，使R1和R2两边的机器能够互相连通。

3．配置动态路由RIP和OSPF，使R1和R2两边的机器能够互相连通。

四、实验步骤1.进行端口配置路由器R1：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.1.6 255.255.255.0[Quidway-Ethernet0]undo shutdown[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.3 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdown路由器R2：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.3.6 255.255.255.0[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.4 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdownR1连接的三台主机配置：A：ifconfig eth0 192.168.1.1 netmask 255.255.255.0Route add default gw 192.168.1.6B：ifconfig eth0 192.168.1.2 netmask 255.255.255.0Route add default gw 192.168.1.6C：ifconfig eth0 192.168.1.3 netmask 255.255.255.0Route add default gw 192.168.1.6R2连接的三台主机配置：A：ifconfig eth0 192.168.3.1 netmask 255.255.255.0Route add default gw 192.168.3.6B：ifconfig eth0 192.168.3.2 netmask 255.255.255.0Route add default gw 192.168.3.6C：ifconfig eth0 192.168.3.3 netmask 255.255.255.0Route add default gw 192.168.3.62.静态路由配置路由器R1：[Quidway]ip routing[Quidway]ip route-static 192.168.3.0 255.255.255.0 192.168.2.4 路由器R2：[Quidway]ip routing[Quidway]ip route-static 192.168.1.0 255.255.255.0 192.168.2.33.动态路由配置4.1 RIP配置：路由器R1：[Quidway]undo ip route 192.168.3.0 255.255.255.0 192.168.2.4[Quidway]rip[Quidway-rip]network 192.168.1.0[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.1.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.3.0/24 Static 60 x next hop error!192.168.3.0/24 RIP 100 1 192.168.2.4 Serial0/0路由器R2：[Quidway]rip[Quidway-rip]network 192.168.3.0[Quidway]undo ip route 192.168.1.0 255.255.255.0 192.168.2.3[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.3.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.1.0/24 Static 60 x next hop error!192.168.1.0/24 RIP 100 1 192.168.2.3 Serial0/04.2 OSPF配置：路由器R1：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0路由器R2：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0五、实验总结本次实验内容比较简单，而且有比较完善的参考资料可以查阅，真正做起来本应该没有难度，但是还是出现了不少问题，可能是在模拟器上做和真机上做有些差异吧。

路由器实验报告11. 引言本实验主要目的是通过对路由器的实验观察和实际操作，深入了解路由器的工作原理、配置和性能。

通过本实验，我们将能够更好地理解和运用路由器，提升网络的稳定性和性能。

2. 实验设备和配置本次实验使用的设备为一台常见的路由器，并根据实验要求进行了相应的配置，主要包括以下几个方面：2.1 路由器类型：在本次实验中，我们选择了一台用于家庭网络的无线路由器。

2.2 网络拓扑：基于实验的需求，我们搭建了一个简单的网络拓扑，包括一个主机和两个子网。

主机通过无线方式连接到路由器，而子网则由有线方式连接到路由器。

2.3 IP地址和子网掩码配置：根据网络拓扑，我们为每个子网配置了独立的IP地址和子网掩码，以确保网络通信的正常进行。

2.4 路由器配置：为了实现本实验的目标，我们对路由器进行了以下几个重要配置：- 配置路由器的管理地址和密码，以便于我们远程管理和操作路由器。

- 配置路由器的无线网络名称（SSID）和密码，以提供无线网络服务。

- 配置路由器的端口映射和QoS（Quality of Service）策略，以实现网络流量控制和优先级调整。

3. 实验步骤和观察结果在本次实验中，我们按照以下步骤进行了实验，并观察了相应的结果：3.1 路由器的基本操作和管理我们首先进行了路由器的基本操作，包括登录、查看和修改路由器的配置信息等。

通过观察，我们对路由器的管理界面和操作流程有了更加直观和深入的认识。

3.2 无线网络设置和连接在本次实验中，我们设置了路由器的无线网络名称（SSID）和密码，并尝试连接该网络。

通过观察，我们验证了无线网络的可用性和安全性。

3.3 端口映射和QoS配置为了实现网络流量的控制和优化，我们对路由器进行了端口映射和QoS配置。

我们通过观察网络传输速度和响应时间的变化，评估了配置的效果。

4. 实验结果分析通过以上实验步骤和观察结果，我们得出了以下几个结论：4.1 路由器的管理功能很强大，我们可以通过管理界面对路由器进行各种设置和配置，方便我们进行远程管理和维护。

路由配置实验报告路由配置实验报告一、实验目的本次实验的目的是通过实际操作，深入了解路由器的配置和管理。

通过配置路由器，实现网络之间的通信和数据传输，掌握基本的路由配置技巧和命令。

二、实验环境本次实验使用的实验环境为一台模拟的网络实验平台，其中包括两台路由器和三台主机。

路由器之间通过网络连接，主机通过路由器与外部网络进行通信。

三、实验步骤1. 确定网络拓扑结构在开始配置之前，首先需要确定网络的拓扑结构。

根据实验要求，我们将两台路由器连接在一起，形成一个局域网。

主机通过路由器与外部网络进行通信。

2. 配置路由器的基本参数首先，我们需要为每台路由器配置基本的参数，包括IP地址、子网掩码、网关等。

通过这些参数，路由器可以正确地识别和转发数据包。

3. 配置路由器之间的静态路由在配置完成基本参数后，我们需要为路由器之间建立静态路由。

静态路由是一种手动配置的路由方式，通过手动指定路由器之间的路径，实现网络之间的通信。

4. 配置主机的默认网关为了使主机能够与外部网络进行通信，我们需要为主机配置默认网关。

默认网关是主机发送数据包时的默认路由，用于指定数据包的下一跳地址。

5. 进行网络测试在完成路由器和主机的配置后，我们需要进行网络测试，验证配置的正确性。

通过向外部网络发送数据包，并观察数据包的传输情况，我们可以判断路由器的配置是否成功。

四、实验结果经过以上步骤的配置和测试，我们成功地建立了两台路由器之间的网络连接，并实现了主机与外部网络的通信。

通过网络测试，我们发现数据包可以正常地传输，网络延迟较低，网络稳定性较好。

五、实验总结通过本次实验，我们深入了解了路由器的配置和管理。

通过配置路由器和主机的参数，我们成功地建立了网络连接，并实现了数据的传输和通信。

在实验过程中，我们掌握了基本的路由配置技巧和命令，提高了对网络配置和管理的理解和能力。

六、实验心得本次实验让我深入了解了路由器的配置和管理，提高了对网络的理解和认识。

实验3-路由器配置实验报告实验3-路由器配置实验报告1.实验目的本实验旨在帮助学生掌握路由器的基本配置知识，并通过实际操作加深对路由器配置的理解。

2.实验材料- 一台路由器（型号：X）- 一台电脑- 网线3.实验步骤3.1 路由器连接将路由器与电脑通过网线连接，确保连接稳定。

3.2 登录路由器打开浏览器，在地质栏输入路由器默认的管理界面地质（通常为192.168.1.1），按下回车键访问。

3.3 登录认证填写路由器的管理账号和密码，登录按钮进行登录认证。

3.4 路由器基本设置在路由器管理界面中，找到基本设置选项。

3.4.1 修改路由器名称路由器名称选项，输入新的路由器名称，保存设置。

3.4.2 设置管理员密码管理员密码选项，输入新的管理员密码，保存设置。

3.4.3 设置LAN（局域网）口IP地质LAN口设置选项，输入新的LAN口IP地质和子网掩码，保存设置。

3.4.4 设置WAN（广域网）口配置WAN口设置选项，选择连接类型（如DHCP、PPPoe等），根据实际需求输入相关参数，保存设置。

3.5 网络设置在路由器管理界面中，找到网络设置选项。

3.5.1 设置静态IP如果需要为特定设备分配静态IP，静态IP设置选项，输入设备的MAC地质和IP地质，保存设置。

3.5.2 设置端口转发如果需要将特定端口映射到特定设备上，端口转发设置选项，输入端口号和设备IP地质，保存设置。

3.5.3 设置DMZ主机如果需要将整个LAN段映射到特定设备上，DMZ主机设置选项，输入设备的IP地质，保存设置。

4.实验结果经过以上步骤配置后，路由器的基本设置已完成。

5.实验总结通过本实验，我们掌握了路由器的基本配置方法，了解了如何设置路由器名称、管理员密码、LAN口IP地质、WAN口配置等。

附件：本文档无附件。

法律名词及注释：- 管理账号：路由器管理界面的账号，用于登录认证并进行路由器配置。

- 管理密码：路由器管理界面的密码，用于登录认证并进行路由器配置。

路由器配置实验报告导言：在网络时代，路由器作为一种关键设备，起着连接网络的重要作用。

它不仅可以实现局域网与广域网之间的互通，还能够进行网络数据的转发和策略控制。

本次实验旨在通过对路由器配置的实验，学习和掌握路由器的基本配置方法以及相关知识，为今后的网络建设和管理提供技术支持。

一、实验目的通过实际操作，掌握路由器的基本配置方法，了解网络连接和数据转发原理，熟悉一些网络设备的设置。

二、实验环境1. 实验设备：一台路由器、一台电脑、一根网线2. 实验软件：路由器配置界面三、实验步骤1. 连接设备将电脑与路由器通过网线连接，确保网络正常通信。

2. 打开路由器配置界面在电脑浏览器中输入路由器的IP地址，进入路由器的配置界面。

输入管理员账号和密码进行登录。

3. 修改管理员密码为了保证路由器的安全性，我们需要修改管理员密码。

在配置界面中找到“密码管理”选项，选择修改密码，设置一个强密码并记住。

4. 设置无线网络在配置界面的无线设置中，我们可以设置网络名称（SSID）、安全性以及访问密码等。

根据实际需求配置相关参数，并保存设置。

5. 设置端口转发在路由器配置界面的“端口转发”或“端口映射”选项中，进行相关端口的设置。

通过端口转发，将外部请求导向内部的特定设备，实现局域网的访问外网。

根据需要，配置相关端口转发规则，并保存生效。

6. 配置IP地址在配置界面的网络设置中，我们可以为路由器分配内网IP地址和子网掩码。

根据局域网的具体环境和要求，设置相应的IP地址和子网掩码，并保存设置。

7. 连接外部网络配置路由器的外网连接，使其可以与外部网络进行通信。

根据外网类型（以太网、光纤等），设置相关连接参数，确保外网正常访问。

8. 测试网络连接通过在电脑中打开浏览器，输入一个网址，检查路由器是否正常工作、数据是否正常转发。

同时，还可以进行PING命令等工具的使用，测试网络的连通性和延迟情况。

四、实验总结通过本次路由器配置实验，我深入了解了路由器的基本工作原理，并学会了一些常用的配置方法。

实验3-路由器配置实验报告实验 3 路由器配置实验报告一、实验目的本次实验的主要目的是让我们熟悉和掌握路由器的基本配置方法，包括网络地址的分配、路由协议的设置、访问控制列表的配置等，从而能够搭建和管理一个简单的网络环境，提高我们对网络原理和技术的理解和应用能力。

二、实验环境1、硬件环境若干台计算机路由器设备（型号：＿____）2、软件环境操作系统：Windows 10终端模拟软件：SecureCRT三、实验原理1、路由器的作用路由器是网络中的核心设备，负责连接不同的网络，并根据网络地址和路由协议选择最佳的路径来转发数据包，实现不同网络之间的通信。

2、 IP 地址分配为了使网络中的设备能够相互通信，需要为每个设备分配唯一的 IP 地址。

IP 地址分为网络地址和主机地址两部分，通过子网掩码来划分。

3、路由协议常见的路由协议有静态路由和动态路由。

静态路由需要手动配置每一条路由信息，适用于小型网络；动态路由协议如 RIP、OSPF 等可以自动学习和更新路由信息，适用于大型复杂网络。

4、访问控制列表访问控制列表（ACL）用于控制网络中的数据包流量，根据源地址、目的地址、端口号等条件对数据包进行过滤和允许或拒绝操作。

四、实验步骤1、连接设备将计算机通过串口线或网线连接到路由器的相应接口，并打开终端模拟软件建立连接。

2、进入特权模式在终端中输入用户名和密码登录路由器，然后输入“enable”命令进入特权模式。

3、配置接口 IP 地址进入接口配置模式，例如“interface ethernet 0/0”。

配置 IP 地址和子网掩码，如“ip address 19216811 2552552550”。

4、配置静态路由使用“ip route”命令配置静态路由，例如“ip route 19216820 2552552550 19216812”，表示目标网络为 19216820/24，下一跳地址为19216812。

5、配置动态路由协议（以 RIP 为例）启用 RIP 协议，输入“router rip”。

网络实习报告组网实习报告H3C（5篇）第一篇：网络实习报告组网实习报告 H3C四川化工职业技术学院《组网训练》实习报告书专业：计算机网络技术班级：网络1031实习时间：1~5周（2012.9.1-2012.10.7）指导教师：王波、黄辉德老师学生姓名：学号：何媛萍 282012/2013学年第一学期《组网训练》实习报告一、实习目的通过本次实习，进一步熟悉并掌握网络的基本概念，基本操作技能。

通过理论研究与分析，理解网络组建方法及步骤。

通过实际小型局域网理论设计，掌握网络技术在实际应用中的使用方法，加深对网络技术的理解。

通过实际应用锻炼动手能力和思维能力。

培养学生系统、完整、具体地解决实际问题的职业综合能力，具备收集信息、制定计划、实施计划和自我评价的能力，锻炼团队工作的能力，学生经历综合实训完整的工作过程，学会网络拓扑图的绘制、用网络设备组建和管理网络的核心能力和关键能力，通过方案设计、PPT制作、方案演示充分锻炼学生的综合知识运用能力以及表达沟通能力。

二、实习内容1．第一部分：网络硬件连通练习制作网线，实现交换机-交换机、交换机-路由器、计算机-交换机、计算机-路由器的连接。

2．第二部分：网络设备基本操作通过计算机对交换机路由器进行管理，配置实现交换机、路由器的远程管理（telnet和web）3．第三部分：局域网基本技术练习配置VLAN，进行VLAN管理，并且实现VLAN间的三层通信（三层交换机和路由器实现）4．第四部分：路由器管理配置路由协议，实现不同网络之间的通信，包括静态路由、动态路由（OSPF）、混合路由。

5．第五部分：可靠性技术的应用局域网可靠技术运用（MSTP），接入可靠性技术（VRRP）。

6．第六部分：综合训练根据指导老师给出的拓扑图及要求在规定时间内完成设备调试并整理出调试报告（按组提交，报告中应包含相关设备配置命令及说明）三、实习过程1．第一部分：网络硬件连通练习1.1制作网线我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

路由器基本配置实验报告路由器基本配置实验报告一：实验目的本实验旨在掌握路由器基本配置的操作步骤，包括IP地址配置、路由协议配置等内容。

二：实验环境1. 实验设备：一台路由器2. 实验软件：路由器配置工具三：实验步骤1. 网络拓扑设计在实验室环境中，设置一个简单的拓扑结构，包括一个局域网和一个广域网。

局域网内有两台主机，广域网通过路由器与局域网连接。

2. 路由器基本设置1) 连接路由器将计算机与路由器通过网线连接，并确认连接正常。

2) 登录路由器打开配置工具，输入路由器的IP地址，并输入管理员账号密码登录路由器的管理界面。

3) 修改管理员密码在路由器管理界面中，找到系统设置选项，修改管理员密码以保证安全性。

4) 配置设备名称在路由器管理界面中，找到设备名称设置选项，将设备名称修改为用户定义的名称。

5) 配置IP地址在路由器管理界面中，找到接口配置选项，为路由器的各个接口配置合适的IP地址。

6) 保存配置在路由器管理界面中，找到配置保存选项，保存已经修改的配置。

3. 路由协议配置1) 静态路由配置在路由器管理界面中，找到静态路由设置选项，为路由器配置静态路由项，使得路由器能够正确地转发数据包。

2) 动态路由配置在路由器管理界面中，找到动态路由设置选项，选择适合的路由协议并进行配置，实现路由器的动态路由功能。

四：实验结果经过以上步骤的操作，成功完成了路由器基本配置。

通过测试，发现路由器能够正确地转发数据包，并且实现了动态路由功能。

五：本文档涉及附件本文档没有涉及附件。

六：法律名词及注释1. IP地址：Internet Protocol Address的缩写，指互联网协议地址。

每台连接到互联网的设备都需要拥有唯一的IP地址，用于标识设备在网络中的位置。

2. 静态路由：由网络管理员手动配置的路由，其中每条路由包含目标网络和下一跳路由器的信息。

3. 动态路由：由路由器通过某种路由协议自动学习和更新的路由信息，能够根据网络拓扑的变化进行自适应调整。

路由器配置实验报告一、实验目的本次实验的主要目的是熟悉路由器的基本配置方法，掌握如何通过命令行界面（CLI）对路由器进行设置，以实现网络的连接和通信。

通过实际操作，深入理解路由器在网络中的作用，以及相关网络参数的配置和优化。

二、实验设备1、路由器：Cisco 2911 路由器一台2、计算机：若干台，用于连接路由器进行配置操作3、网线：若干条三、实验原理路由器是网络中的核心设备，负责将不同网络之间的数据进行转发。

通过配置路由器的接口地址、路由协议、访问控制列表等参数，可以实现网络的互联互通和安全控制。

四、实验步骤1、连接设备将计算机通过网线与路由器的以太网接口相连。

打开计算机的终端软件（如SecureCRT 或Putty），设置连接参数，如波特率、数据位、停止位等，以建立与路由器的通信。

2、进入特权模式在终端软件中输入用户名和密码，登录到路由器。

输入“enable”命令，进入特权模式，此时命令提示符变为“”。

3、进入全局配置模式在特权模式下输入“configure terminal”命令，进入全局配置模式，命令提示符变为“（config)”。

4、配置路由器主机名输入“hostname Router1”命令，将路由器的主机名设置为“Router1”。

5、配置接口地址输入“interface GigabitEthernet0/0”命令，进入千兆以太网接口 0/0 的配置模式。

输入“ip address 19216811 2552552550”命令，为该接口配置 IP 地址19216811 和子网掩码 2552552550。

输入“no shutdown”命令，启用该接口。

按照同样的方法，配置其他接口的地址，如 GigabitEthernet0/1 接口的 IP 地址为 10001 ，子网掩码为 255000 。

6、配置静态路由输入“ip route 1721600 25525500 10002”命令，设置一条静态路由，将目标网络 1721600/16 的数据包通过下一跳地址 10002 进行转发。

一、实验目的1. 熟悉网络组网的基本原理和流程。

2. 掌握网络设备的配置方法，包括交换机、路由器等。

3. 学会网络故障排查和解决方法。

二、实验内容本次实验主要分为以下三个部分：1. 网络设备连接与配置2. 网络互通与故障排查3. 网络安全配置三、实验设备1. 交换机：Cisco 2960-48FP2. 路由器：Cisco 2620XM3. PC：5台4. 网线：若干5. 交换机电源：2台6. 路由器电源：1台四、实验步骤1. 网络设备连接与配置（1）将PC1连接到交换机的一个端口，配置PC1的IP地址为192.168.1.1/24，网关为192.168.1.254。

（2）将PC2连接到交换机的另一个端口，配置PC2的IP地址为192.168.1.2/24，网关为192.168.1.254。

（3）将路由器连接到交换机的两个端口，配置路由器的接口IP地址分别为192.168.1.254/24和192.168.2.1/24。

（4）配置路由器的静态路由，将192.168.1.0/24网络的数据包转发到192.168.2.2/24网络。

2. 网络互通与故障排查（1）在PC1上ping PC2的IP地址，查看是否能够ping通。

（2）在PC2上ping PC1的IP地址，查看是否能够ping通。

（3）在PC1上ping路由器的接口IP地址，查看是否能够ping通。

（4）在PC2上ping路由器的接口IP地址，查看是否能够ping通。

（5）检查网络设备配置，排查故障。

3. 网络安全配置（1）配置交换机的端口安全，限制每个端口只能连接一个设备。

（2）配置交换机的VLAN，将PC1和PC2划分到不同的VLAN。

（3）配置路由器的访问控制列表（ACL），限制不同VLAN之间的通信。

五、实验结果与分析1. 网络互通经过配置，PC1和PC2能够相互ping通，且PC1和PC2能够ping通路由器的接口IP地址，说明网络设备配置正确，网络互通。

一、实验目的本次实验旨在通过实际操作，让学生掌握路由器的基本配置方法，熟悉路由器的不同命令行操作模式，了解单臂路由的配置方法，并能够实现不同VLAN之间的通信。

二、实验内容1. 路由器的基本配置2. 单臂路由配置3. 不同VLAN之间的通信实现三、实验环境1. 硬件环境：Cisco Packet Tracer 6.2sv 模拟软件，一台PC，一台路由器（如Router2811），交叉线，配置线。

2. 软件环境：操作系统（如Windows 10），Cisco Packet Tracer 6.2sv。

四、实验步骤1. 路由器的基本配置（1）新建Packet Tracer拓扑图，添加一台路由器（如Router2811）和一台PC。

（2）通过Console线缆连接PC和路由器的控制台端口。

（3）打开PC的终端模拟器，按照以下步骤进入路由器配置模式：- 连接到路由器的控制台端口。

- 输入命令“enable”进入特权模式。

- 输入命令“configure terminal”进入全局配置模式。

（4）进行以下基本配置：- 设置路由器的主机名：`hostname 路由器名称`- 配置路由器的接口：`interface fastethernet0/0`- 配置接口的IP地址：`ip address IP地址子网掩码`- 配置默认网关：`ip default-gateway Default-Gateway-IP`（5）保存配置：`write memory`2. 单臂路由配置（1）在Packet Tracer拓扑图中添加一台交换机（如Switch2960）和两台PC。

（2）将路由器的FastEthernet0/0接口连接到交换机的FastEthernet0/1接口。

（3）在交换机上创建VLAN，并为每台PC分配相应的VLAN。

（4）在路由器上配置单臂路由：- 进入接口配置模式：`interface fastethernet0/0`- 配置VLAN成员：`switchport mode access`- 配置VLAN ID：`switchport access vlan VLAN-ID`（5）在路由器上配置静态路由：- 进入全局配置模式：`configure terminal`- 添加静态路由：`ip route 目标网络子网掩码下一跳IP地址`3. 不同VLAN之间的通信实现（1）在交换机上配置VLAN间路由：- 进入全局配置模式：`configure terminal`- 配置路由协议：`router rip`- 配置路由器ID：`router-id 路由器ID`- 配置VLAN路由：`network VLAN-ID`（2）在PC上配置默认网关：- 进入PC的网络连接设置。

组网的实验报告1. 引言组网是网络技术中的一项重要技术，它涉及到构建和管理一个或多个局域网（LAN）或广域网（WAN）的过程。

组网的实验旨在通过模拟网络环境，实现组网的操作和配置，以加深对网络拓扑和网络设备的理解。

2. 实验目的本次实验的主要目的是：•理解组网的基本概念和原理；•学习使用网络设备进行网络拓扑布线；•掌握网络设备的配置和管理。

3. 实验环境实验使用的硬件和软件环境如下：• 3 台交换机• 3 台路由器• 6 台主机•模拟器软件：Packet Tracer 7.04. 实验步骤4.1 设计网络拓扑首先，根据要求，设计实验所需的网络拓扑结构。

根据实验要求，我们需要连接 3 台交换机、3 台路由器和 6 台主机。

我们采用星型拓扑结构，将交换机连接到路由器，再将路由器连接到主机。

4.2 铺设物理线缆在实际组网中，我们需要使用网线将网络设备连接起来，构成一个完整的局域网。

在实验中，我们使用模拟器软件进行操作，直接拖动设备和线缆进行连接。

先将交换机和路由器依次连接起来，然后将主机与交换机相连。

确保每个设备都与对应的设备相连接。

4.3 配置网络设备接下来，我们需要对网络设备进行配置，以使其能够正常工作。

首先，我们需要为每个设备设置IP地址和子网掩码。

使用命令行界面或模拟器软件提供的配置界面，进入每个设备的配置界面，设置其IP地址和子网掩码。

4.4 测试网络连接在完成网络设备的配置之后，我们可以进行网络连接测试，以确保网络设备之间的连接正常。

通过在主机之间进行ping测试，可以检查网络是否畅通。

4.5 配置路由器和交换机最后，我们需要为路由器和交换机配置路由和交换表，以实现网络的路由和交换功能。

通过配置路由协议和交换机端口的 VLAN 划分，我们可以实现不同主机之间的通信和广播。

5. 实验结果经过以上步骤的操作和配置，我们成功实现了一个组网的网络环境，并且测试网络连接正常。

通过对路由器和交换机的配置，我们实现了路由和交换功能，能够实现不同主机之间的通信和广播。
