西门子6SE70功能块和参数

6SE70变频器参数详解摘取自网络P072:变频器进线电流P095:电机类型P100:选择开/闭环控制方式的功能参数P114:选择各种工艺边界调节启动控制系统的功能参数P115:选择各种启动环节和特殊功能的功能参数P101:电机额定电压P102:电机额定电流P103:电机励磁电流P104:功率因素P107:电机额定频率P108:电机额定转速P109:电机极对数P113:电机额定转矩P120:与电机额定阻抗相关的电机电感P121:设定定子与电缆电阻P122:根据电机额定阻抗设定的电机定子侧总漏抗P127:估算转子电阻温度影响P128:最大输出电流P130 编码器类型P151 编码器脉冲数P215:在一控制的采样时间(P357)内,设定所允许的转速实际值最大变法P216:设定n/f实际值预控滤波时间常数P223:设定接到速度调节器负输入端的n/f实际值滤波时间常数P235:速度调节器增益P235:速度调节环P参数P240:速度调节环I时间参数P240:速度调节器积分时间P258:最大允许电动的有功功率P259:运行回馈的最大有功功率P273:转矩平滑给定的滤波时间常数功能参数,它只在弱磁区使用P278:在低速范围内,无编码器速度控制(频率控制P100=3)过程中,所需最大附加动态转矩P279:在低速范围内,无编码器速度控制(频率控制P100=3)过程中最大附加动态转矩P283:在调制器异步调制范围内设定PI电流调节器调整增益P284:在调制器异步调制范围内设定PI电流调节器调整时间P303:设定磁通给定滤波时间常数P306:设定最大EMF的功能参数P313:电流模式切换位反EMF模式P315:设定电机额定电压反EMF模式的PI调节器积分增益P316:设定用于反EMF模式的PI调节器积分时间P319:输入电流提升P322:设定低频高加速转矩的附加电流给定P325:f=0Hz时的电压提升P326:设定电压提升结束频率P331:设定电流限幅(Imax调节器)PI调节器增益P334:设定定子电阻或长电缆上电压损耗补偿系数P335:设定转矩电流滤波时间常数P336:设定转差补偿比例增益P337:设定共振阻尼增益P347:校正逆变器IGBTs对称开关管P349:触发单元闭琐补偿时间P350:电流量参考值P351:电压量参考值P352:频率参考值P353:转速参考值P354:转矩参考值P357:采样时间P368:选择转子和定子阻抗温度适配P368:命令源来源P370:激活命令源来源配P380:电机热报警门槛值P381:电机热故障门槛值p383:电机热时间参数P384:电机负载限制P392:设定电机电损允许量P396:DC制动电流给定P397:DC制动持续时间P401:KK41百分比设定值P402:KK42百分比设定值P403:KK43百分比设定值P404:KK44百分比设定值P405:kk45频率设定值P406:kk46频率设定值P407:kk47频率设定值P408:kk48频率设定值P409:KK49转速设定值P410:KK50转速设定值P411:KK51转速设定值P412:KK52转速设定值P443:主给P433:附加给定1P438:附加给定2P486:力矩控制给定P452:正转时最大频率或速度P453:反转时最大频率或速度P462:加速时间从0到100%P464:减速时间从100%到0P471:n/f调节器预控增益P493 Torque-Hight limitP499 Torque-Low LimiP506 力矩附加给定P525:捕捉再启动在无测速机时输入到电机的电流给定值P587:速度环与电流环的连接P554:ON/OFFP555,P556,P557控制停车P558,P559,P560控制快速停车P602 :电机励滋时间P701 串口波特率P734:从变频器送给PLC的内容P918:DP地址U011:KK0411百分比设定值r550:K0030:控制字1r551:K0031:控制字2r552:K0032:状态字1r553:K0033:状态字2r646:数字输入输出端子转速：1）设定速度KK3002:从PLC上发送过来的转速设定值r447:kk0069:主给定设定值r451:KK0071:主给定与附加给定1叠加后的转速给定r460:KK0072:在斜坡函数发生器前的主给定设定值r480:KK0073:在斜坡函数发生器后的主给定设定值r481:KK0074:主给定与附加给定1,附加给定2叠加后的转速给定r482:KK0075:主给定与附加给定1,附加给定2叠加后再经过限幅后的转速给定KK0078:正方向速度设定值限幅KK0079:反方向速度设定值限幅r229:kk0150:在速度调节器的给定与实际值比较之前的经过滤波的速度给定2）实际速度kk0091:n/f(act,encod)r002:kk0020:经过滤波后的最终实际速度？？？？r218:kk0148:在速度调节器的给定与实际值比较之前的在滤波前的速度实际值r230:kk0151:在速度调节器的给定与实际值比较之前的经过滤波的速度实际值r255:k0153：速度调节器速度输出值3）速度偏差KK152:速度调节器输入的给定与实际速度的偏差4）速度调节器r237:k0156:速度调节器的当前增益= p235速度调节器增益的值k0154:速度调节器的比例分量k0155:速度调节器的积分分量k0161:在速度调节器输出的转矩上限值k0162:在速度调节器输出的转矩下限值电流：K0242:从三相主接线输出的电流输出值r004:kk0022:从三相主接线输出的电流经过滤波后的输出值r272:K0167:经转矩和电流限幅后转矩电流分量的给定值（定子电流转矩分量设定值）K0168:电流调节器转矩限幅中的转矩电流分量给定(在K0167后)r129:k0175:电流限幅调节器最大电流限幅的当前有效值K0178:电机空载时低频滤波电流的给定r281:k0179:磁通电流分量的给定K0179:电流磁通分量的给定K0182:电流磁通分量的实际值K0184:电流转矩分量的实际值r511:k0085:附加电流给定r832.1:k0238:变频器U相电流输出瞬时值r832.2:k0239:变频器W相电流输出瞬时值K0204:从三相主接线输出的电压输出值r003:K0021:从三相主接线输出再经过滤波后的电压输出值K0240:直流母排的电压输出值r006:k0025:直流母排的电压经过滤波后的电压输出值转矩：r490:k0080:从动装置的转矩给定r510:k0086:从动装置的附加转矩给定r497:k0082:转矩固定设定值上限r503:k0084:转矩固定设定值下限k0161:在速度调节器输出的转矩上限值k0162:在速度调节器输出的转矩下限值r269:K0165:经过限幅后的转矩输出值r219:K0241:转矩实际值r007:显示转矩,显示值按参考转矩(P354)表称:K0172:速度限幅调节器转矩上限值:K0173:速度限幅调节器转矩下限值r496:k0081 固定转矩上限的最大设定值(这只是一个固定给定值,并非最终转矩上限值)r497:k0082 固定转矩下限的最大设定值(这只是一个固定给定值,并非最终转矩下限值)r005:实际输出的有功功率r833:变频器内部温度r949:Faultr272:K0167:定子电流转矩分量设定值kk0091:n/f(act,encod)r218:KK148:转速实际值r219:K0241:转矩实际值r004:K0242:电流输出值r003:K0021:电压输出值r001:变频器当前状态r002:实际速度值r005:实际输出的有功功率r007:显示转矩,显示值按参考转矩(P354)表称r006:K0025:中间直流母排电压值r550:K0030:控制字1r551:K0031:控制字2r552:K0032:状态字1r553:K0033:状态字2r833:变频器内部温度r949:FaultKK152:速度调节器输入的给定与实际速度的偏差r255:k0153:速度调节器的输出K0154:速度调节器的比例分量K0155:速度调节器的积分分量r237:k0156:速度调节器的当前增r481:KK007 主给定与附加给定1叠加后的转速给定r482:KK0075 主给定与附加给定1叠加后再经过限幅后的转速给定r496:k0081 转矩上限的最大值r497:k0082 转矩下限的最大值k3002:从PLC通过DP送过来的速度设定值。

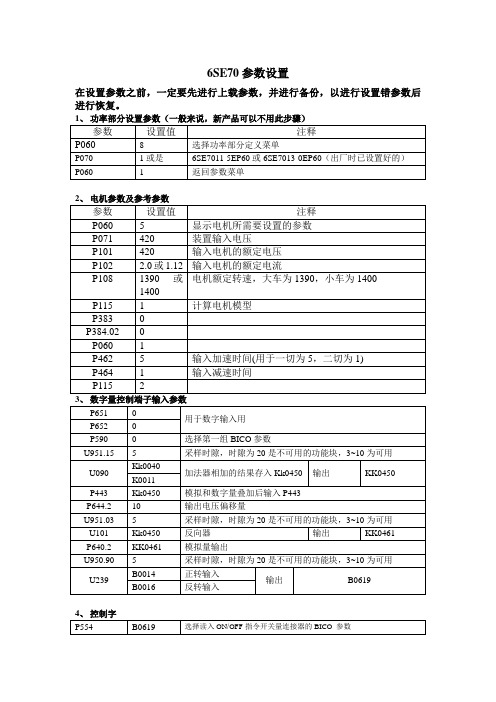

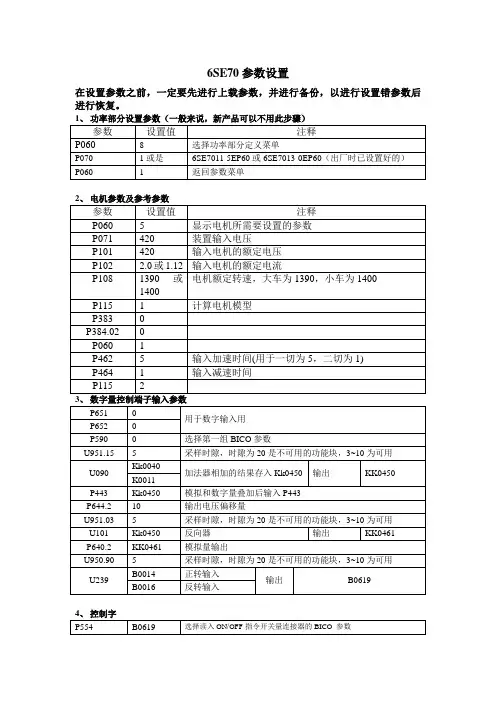

6SE70最实用变频参数常用参数设置汇总恢复工厂设置P053=6允许通过PMU或串行接口变更参数P060=2选择固定设置菜单P366=0具有PMU标准P970=0参数复位变频器优化1 P060=5选择系统设置菜单16 P130=10/11无/有编码器2 P068=0没有滤波器输出17 P382=0电机冷却什么都没有，1强迫风冷3 P071=装置前一级电压18 P383=2000-3000电机热时间常数4 P095=10异步/同步电机IEC（国际标注）19 P452=输入正向旋转时最大频率或速度%5 P100=3/4有/无编码器20 P453=输入反向选择时最大频率或速度%6 P100=0不执行优化只是测试变频器好坏21 P060=1回到参数菜单7 P101=电机铭牌额定电压22 P115=2计算电机模型：静止状态电机辨识（按下P键后出现警告信号A087变频器需在20S内启动）8 P102=电机铭牌额定电流23 P115=4计算电机空载模型：空载测量（按下P键后出现警告信号A080变频器需在20S内启动）9 P104=功率因数0.85-0.924 P115=5计算电机模型：调节器优化（按下P键后出现警告信号A080变频器需在20S内启动）10 P107=电机额定频率11 P108=电机额定转速12 P109=电机极对数不用输13 P113=额定扭矩（9550*额定功率）/额定转速14 P114=0标准运行系统15 P115=1计算电机模型参数设置: .1通讯 .2旁路1 P554.2=22X101:9 启停2 P555.2=20X101:8 急停3 P567.2=16 X101:6 复位4 P571.2=14X101:5 正反5 P590=18X101:7 总线旁路切换6 P918=变频器通讯地址7 P443.2=11 主给定X102:15 16 （U199=11 U950.88=8 6 U200=长度 P443.2=544)8 P275.2=13扭矩 X102:17 189 P651.2=107报警输出 X101:310 P652.2=104运行 X101:411 P640.1=148AO1 X102；19 20速度12 P640.2=24AO2 X102:21 22扭矩13 P734=14 P632.1=15 P632.2=16 P734.1=32默认状态字（通讯）SFC15对应P734开始的过程数据17 P734.2=148速度状态字18 P734.3=24扭矩状态字19 P734.4=250故障值状态字20 P734.5=22电流状态字通讯1 P554.1=3100启动控制字通讯2 P555.1=3101急停SFC15对应30013 P567.1=3107复位4 P571.1=3111正反5 P443.1=3002主给定6 P275.1=3003扭矩限制更换CUR板后初始化或者是整流报F060P051=3存取级专家模式用以选定P077P052=2功能选定初始化P070=填入整流单元MLFB的代号（装置上名牌数据）P052=0结束初始化P键运行，在更改 MLFB时，根据新的 MLFB重新定义下述参数: P071 整流桥的额定输入电压P075 额定直流电流P076 只可更改个位上190开始当只能进行整流时，个位=1(只有当P070≥101 时(整流单元)可自动设定)结束“初始化”后出现运行显示“合闸闭锁”(008)或“合闸准备”(009)中间回路充电：P554.1、P554.2和P555.1、P555.2都设定成1010，充电完成之后需将P554和P555复原。

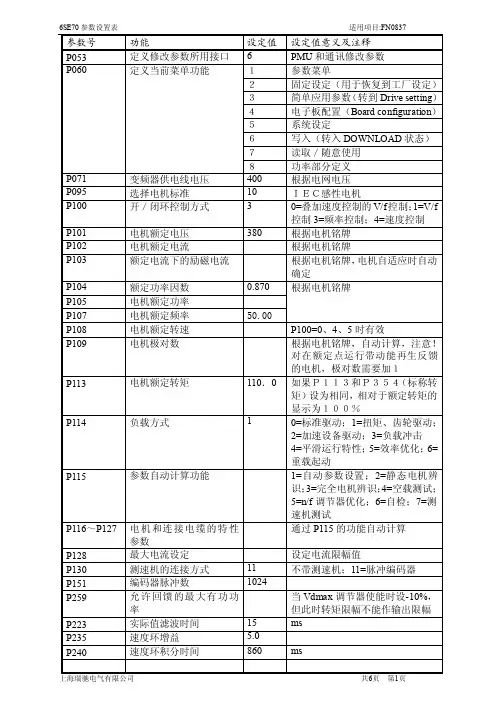

恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0 当离开系统设置，此值自动计算。

P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置）P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸）P115=4 电机模型空载测量（按下P键后，20S之内合闸）没有金钢钻也能揽点儿瓷器活。

呵呵！本人维修心得（我不是搞维修的，只是好奇不是很专业）纯属个人意见，有不对之处请指正，谢谢！注：CUVC板接触不实会造成很多假像现像一）显示００８意思：装置脉冲封所，处于禁止运行状态可能原因如控制字1的2，3位（包括X9使能端子）；或运行信号未断，报故障了直接复位，二）报警F002－－－故障意思：母线欠电压。

１）一般为熔断器烧毁。

装置外有，装置内部也有。

可用万用表量出是哪的烧了。

西门子6se70系列变频器参数设置一加减速时间加速时间就是输出频率从0 上升到最大频率所需时间，减速时间是指从最大频率下降到0 所需时间。

通常用频率设定信号上升、下降来确定加减速时间。

在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。

加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。

二转矩提升转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V 增大的方法。

设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。

如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。

对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。

三电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU 根据运转电流值和频率计算出电动机的温升，从而进行过热保护。

本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。

电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。

四频率限制即变频器输出频率的上、下限幅值。

频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，以防损坏设备的一种保护功能。

在应用中按实际情况设定即可。

此功能还可作限速使用，如有的皮带输送机，由于输送物料不太多，为减少机械和皮带的磨损，可采用变频器驱动，并将变频器上限频率设定为某一频率值，这样就可使皮带输送机运行在一个固定、较低的工作速度上。

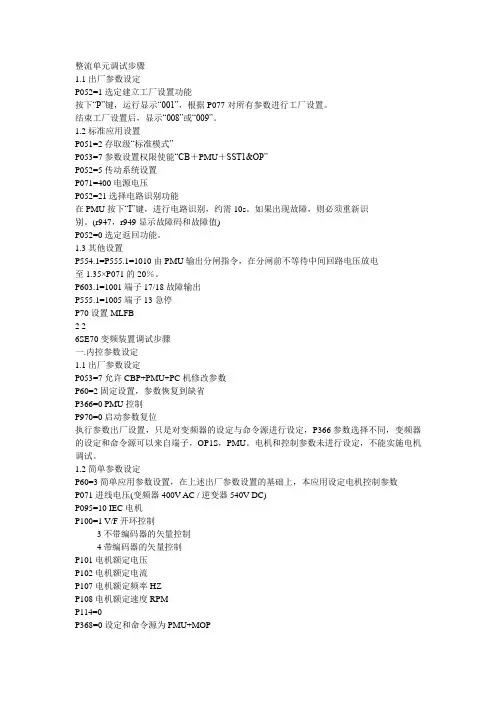

西门子变频器6SE70、整流单元、6RA70、440等调试参数6RA70直流装置的调试步骤一.送电前检查装置和电机辅助电源系统送电检查接地线和辅助电源零线检查电机绝缘检查和编码器安装检查电机电枢绕组和励磁绕组对地绝缘和电阻检查检查装置风机和柜顶风机电源和转向检查电机风机电源和转向装置电源和控制电源检查编码器电源和信号线检查二.基本参数设定(计算机或PMU单元完成)1.系统设定值复位及偏差调整用PMU执行功能P051= 21，调用缺省的工厂设置参数构成基本参数文件用P052=0显示那些与初始工厂设置不同的参数。

合上装置控制电源和操作控制电源执行P051=21，偏差调整(P051=22)同时进行，参数P825.02被设置。

2.整流装置参数设定P067=1-5 选择负载过负荷周期，见手册，当本参数大于1时，整流器额定直流电流R072.01将变为所选周期内的基本负载值，P075参数必须设定为1或2。

一般情况下，装置的计算的晶闸管温升包容上述过载周期P075=0 不允许装置过载，装置最大输出电流被限制在额定直流电流R072.01 =1 电枢电流最大值被限制在P077*1.8*整流器额定直流电流R072.01，当计算的晶闸管温升超过允许值时，报警A039激活，电枢电流给定自动自动减小到整流器额定电流R072.01。

=2 整流器电枢电流最大值被限制在P077*1.8*整流器额定直流电流R072.01当计算的晶闸管温升超过允许值时故障F039被激活。

本参数根据电机额定参数值和使用工况从保护装置过载的角度出发进行设置，本参数与P067共同作用，对装置的过负荷周期进行设定。

P078.01= 630V主回路进线交流电压作为判断电压故障的基准值P078.02= 380V，励磁进线电压作为欠压或过压的判断门槛电压，相关参数见P351，P352，P361-P364.3.电机参数设定P100(F)= 额定电动机电枢电流(A) P101(F)=额定电动机电枢电压(V) P102(F)= 额定电动机励磁电流(A) P103(F)=最小电机励磁电流(A)必须小于P102的50%.在弱磁调速场合一般设定到防止失磁的数值. P110电枢回路电阻，P111电枢回路电感，P112励磁回路电阻：在优化过程自动设定。

PET/CT示踪剂18F-FDG(氟代脱氧葡萄糖)氟代脱氧葡萄糖氟代脱氧葡萄糖是2-脱氧葡萄糖的氟代衍生物。

其完整的化学名称为2-氟-2-脱氧-D-葡萄糖，通常简称为18F-FDG或FDG。

FDG最常用于正电子发射断层扫描（PET）类的医学成像设备：FDG分子之中的氟选用的是属于正电子发射型放射性同位素的氟-18（fluorine-18，F-18，18F，18氟），从而成为18F-FDG（氟-[18F]脱氧葡糖）。

在向病人（患者，病患）体内注射FDG之后，PET扫描仪可以构建出反映FDG体内分布情况的图像。

接着，核医学医师或放射医师对这些图像加以评估，从而作出关于各种医学健康状况的诊断。

历史二十世纪70年代，美国布鲁克海文国家实验室（Brookhaven National Laboratory）的Tatsuo Ido首先完成了18F-FDG的合成。

1976年8月，宾夕法尼亚大学的Abass Alavi首次将这种化合物施用于两名正常的人类志愿者。

其采用普通核素扫描仪（非PET扫描仪）所获得的脑部图像，表明了FDG在脑部的浓聚（参见下文所示的历史参考文献）。

作用机理与代谢命运作为一种葡萄糖类似物，FDG将为葡萄糖高利用率细胞（high-glucose-using cells）所摄取，如脑、肾脏以及癌细胞。

在此类细胞内，磷酸化过程将会阻止葡萄糖以原有的完整形式从细胞之中释放出来。

葡萄糖之中的2位氧乃是后续糖酵解所必需的；因而，FDG与2-脱氧-D-葡萄糖相同，在细胞内无法继续代谢；这样，在放射性衰变之前，所形成的FDG-6-磷酸将不会发生糖酵解。

结果，18F-FDG 的分布情况就会很好地反映体内细胞对葡萄糖的摄取和磷酸化的分布情况。

在FDG发生衰变之前，FDG的代谢分解或利用会因为其分子之中2'位上的氟而受到抑制。

不过，FDG发生放射性衰变之后，其中的氟将转变为18O；而且，在从环境当中获取一个H+之后，FDG的衰变产物就变成了葡萄糖-6-磷酸，而其2'位上的标记则变为无害的非放射性“重氧”（heavy oxygen，oxygen-18）；这样，该衰变产物通常就可以按照普通葡萄糖的方式进行代谢。

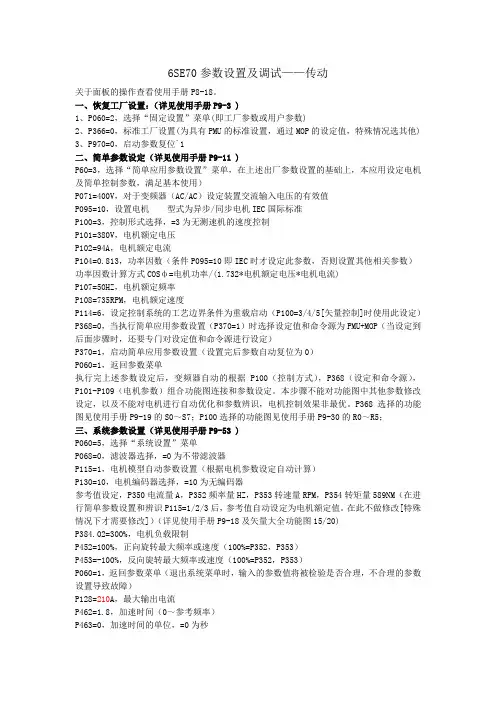

6SE70参数设置及调试——传动关于面板的操作查看使用手册P8-18。

一、恢复工厂设置：（详见使用手册P9-3 )1、P060=2，选择“固定设置”菜单(即工厂参数或用户参数)2、P366=0，标准工厂设置(为具有PMU的标准设置，通过MOP的设定值，特殊情况选其他)3、P970=0，启动参数复位`1二、简单参数设定（详见使用手册P9-11 )P60=3，选择“简单应用参数设置”菜单，在上述出厂参数设置的基础上，本应用设定电机及简单控制参数，满足基本使用）P071=400V，对于变频器（AC/AC）设定装置交流输入电压的有效值P095=10，设置电机型式为异步/同步电机IEC国际标准P100=3，控制形式选择，=3为无测速机的速度控制P101=380V，电机额定电压P102=94A，电机额定电流P104=0.813，功率因数（条件P095=10即IEC时才设定此参数，否则设置其他相关参数）功率因数计算方式COSф=电机功率/(1.732*电机额定电压*电机电流)P107=50HZ，电机额定频率P108=735RPM，电机额定速度P114=6，设定控制系统的工艺边界条件为重载启动（P100=3/4/5[矢量控制]时使用此设定）P368=0，当执行简单应用参数设置（P370=1）时选择设定值和命令源为PMU+MOP（当设定到后面步骤时，还要专门对设定值和命令源进行设定）P370=1，启动简单应用参数设置（设置完后参数自动复位为0）P060=1，返回参数菜单执行完上述参数设定后，变频器自动的根据P100（控制方式），P368（设定和命令源），P101-P109（电机参数）组合功能图连接和参数设定。

本步骤不能对功能图中其他参数修改设定，以及不能对电机进行自动优化和参数辨识，电机控制效果非最优。

P368选择的功能图见使用手册P9-19的S0～S7；P100选择的功能图见使用手册P9-30的R0～R5；三、系统参数设置（详见使用手册P9-53 )P060=5，选择“系统设置”菜单P068=0，滤波器选择，=0为不带滤波器P115=1，电机模型自动参数设置（根据电机参数设定自动计算）P130=10，电机编码器选择，=10为无编码器参考值设定，P350电流量A，P352频率量HZ，P353转速量RPM，P354转矩量589NM（在进行简单参数设置和辨识P115=1/2/3后，参考值自动设定为电机额定值。
