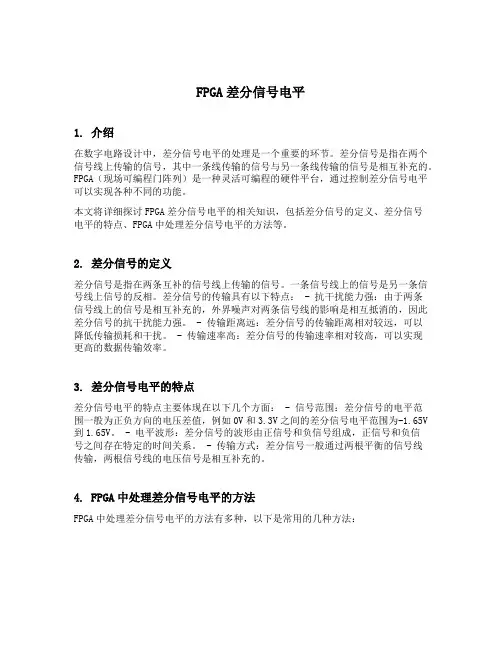

FPGA差分信号电平1. 介绍在数字电路设计中，差分信号电平的处理是一个重要的环节。
差分信号是指在两个信号线上传输的信号，其中一条线传输的信号与另一条线传输的信号是相互补充的。
FPGA（现场可编程门阵列）是一种灵活可编程的硬件平台，通过控制差分信号电平可以实现各种不同的功能。
本文将详细探讨FPGA差分信号电平的相关知识，包括差分信号的定义、差分信号电平的特点、FPGA中处理差分信号电平的方法等。
2. 差分信号的定义差分信号是指在两条互补的信号线上传输的信号。
一条信号线上的信号是另一条信号线上信号的反相。
差分信号的传输具有以下特点： - 抗干扰能力强：由于两条信号线上的信号是相互补充的，外界噪声对两条信号线的影响是相互抵消的，因此差分信号的抗干扰能力强。
- 传输距离远：差分信号的传输距离相对较远，可以降低传输损耗和干扰。
- 传输速率高：差分信号的传输速率相对较高，可以实现更高的数据传输效率。
3. 差分信号电平的特点差分信号电平的特点主要体现在以下几个方面： - 信号范围：差分信号的电平范围一般为正负方向的电压差值，例如0V和3.3V之间的差分信号电平范围为-1.65V 到1.65V。
- 电平波形：差分信号的波形由正信号和负信号组成，正信号和负信号之间存在特定的时间关系。
- 传输方式：差分信号一般通过两根平衡的信号线传输，两根信号线的电压信号是相互补充的。
4. FPGA中处理差分信号电平的方法FPGA中处理差分信号电平的方法有多种，以下是常用的几种方法：4.1 逻辑电平转换逻辑电平转换是将差分信号电平转换为FPGA可接受的电平范围。
常见的逻辑电平转换方法有电阻分压器、差分放大器等。
电阻分压器可以将差分信号电平降低到FPGA可接受的范围，差分放大器可以将差分信号电平放大到FPGA可接受的范围。
4.2 信号调整在差分信号传输中，可能会出现信号失真的情况。
为了保证差分信号的有效传输，需要对信号进行调整。

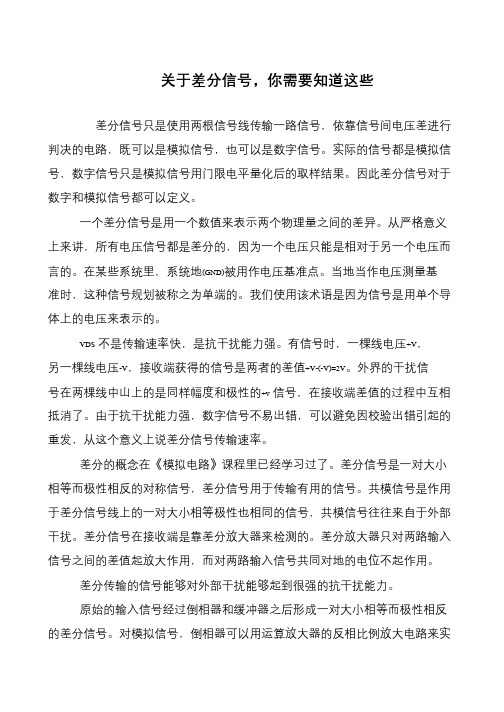

关于差分信号，你需要知道这些差分信号只是使用两根信号线传输一路信号，依靠信号间电压差进行判决的电路，既可以是模拟信号，也可以是数字信号。
实际的信号都是模拟信号，数字信号只是模拟信号用门限电平量化后的取样结果。
因此差分信号对于数字和模拟信号都可以定义。
一个差分信号是用一个数值来表示两个物理量之间的差异。
从严格意义上来讲，所有电压信号都是差分的，因为一个电压只能是相对于另一个电压而言的。
在某些系统里，系统地(GND)被用作电压基准点。
当地当作电压测量基准时，这种信号规划被称之为单端的。
我们使用该术语是因为信号是用单个导体上的电压来表示的。
VDS不是传输速率快，是抗干扰能力强。
有信号时，一棵线电压+V，另一棵线电压-V，接收端获得的信号是两者的差值+V-(-V)=2V。
外界的干扰信号在两棵线中山上的是同样幅度和极性的+v信号，在接收端差值的过程中互相抵消了。
由于抗干扰能力强，数字信号不易出错，可以避免因校验出错引起的重发，从这个意义上说差分信号传输速率。
差分的概念在《模拟电路》课程里已经学习过了。
差分信号是一对大小相等而极性相反的对称信号，差分信号用于传输有用的信号。
共模信号是作用于差分信号线上的一对大小相等极性也相同的信号，共模信号往往来自于外部干扰。
差分信号在接收端是靠差分放大器来检测的。
差分放大器只对两路输入信号之间的差值起放大作用，而对两路输入信号共同对地的电位不起作用。
差分传输的信号能够对外部干扰能够起到很强的抗干扰能力。
原始的输入信号经过倒相器和缓冲器之后形成一对大小相等而极性相反的差分信号。
对模拟信号，倒相器可以用运算放大器的反相比例放大电路来实。

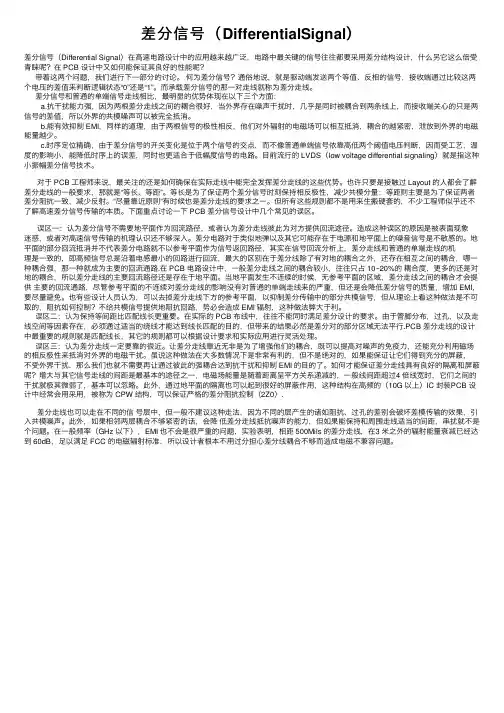

差分信号（DifferentialSignal）差分信号（Differential Signal）在⾼速电路设计中的应⽤越来越⼴泛，电路中最关键的信号往往都要采⽤差分结构设计，什么另它这么倍受青睐呢？在 PCB 设计中⼜如何能保证其良好的性能呢？带着这两个问题，我们进⾏下⼀部分的讨论。
何为差分信号？通俗地说，就是驱动端发送两个等值、反相的信号，接收端通过⽐较这两个电压的差值来判断逻辑状态“0”还是“1”。
⽽承载差分信号的那⼀对⾛线就称为差分⾛线。
差分信号和普通的单端信号⾛线相⽐，最明显的优势体现在以下三个⽅⾯：a.抗⼲扰能⼒强，因为两根差分⾛线之间的耦合很好，当外界存在噪声⼲扰时，⼏乎是同时被耦合到两条线上，⽽接收端关⼼的只是两信号的差值，所以外界的共模噪声可以被完全抵消。
b.能有效抑制 EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，泄放到外界的电磁能量越少。
c.时序定位精确，由于差分信号的开关变化是位于两个信号的交点，⽽不像普通单端信号依靠⾼低两个阈值电压判断，因⽽受⼯艺，温度的影响⼩，能降低时序上的误差，同时也更适合于低幅度信号的电路。
⽬前流⾏的 LVDS（low voltage differential signaling）就是指这种⼩振幅差分信号技术。
对于 PCB ⼯程师来说，最关注的还是如何确保在实际⾛线中能完全发挥差分⾛线的这些优势。
也许只要是接触过 Layout 的⼈都会了解差分⾛线的⼀般要求，那就是“等长、等距”。
等长是为了保证两个差分信号时刻保持相反极性，减少共模分量；等距则主要是为了保证两者差分阻抗⼀致，减少反射。
“尽量靠近原则”有时候也是差分⾛线的要求之⼀。
但所有这些规则都不是⽤来⽣搬硬套的，不少⼯程师似乎还不了解⾼速差分信号传输的本质。
下⾯重点讨论⼀下 PCB 差分信号设计中⼏个常见的误区。
误区⼀：认为差分信号不需要地平⾯作为回流路径，或者认为差分⾛线彼此为对⽅提供回流途径。
什么是差分信号它是如何定义的一个差分信号是用一个数值来表示两个物理量之间的差异。
从严格意义上来讲，所有电压信号都是差分的，因为一个电压只能是相对于另一个电压而言的。
在某些系统里，系统地被用作电压基准点。
当地当作电压测量基准时，这种信号规划被称之为单端的。
我们使用该术语是因为信号是用单个导体上的电压来表示的。
另一方面，一个差分信号作用在两个导体上。
信号值是两个导体间的电压差。
尽管不是非常必要，这两个电压的平均值还是会经常保持一致。
我们用一个方法对差分信号做一下比喻，差分信号就好比是跷跷板上的两个人，当一个人被跷上去的时候，另一个人被跷下来了- 但是他们的平均位置是不变的。
继续跷跷板的类推，正值可以表示左边的人比右边的人高，而负值表示右边的人比左边的人高。
0 表示两个人都是同一水平。
图1 用跷跷板表示的差分信号应用到电学上，这两个跷跷板用一对标识为V+和V-的导线来表示。
当V+>V-时，信号定义成正极信号图2 差分信号波形和单端等价图2 差分对围绕摆动的平均电压设置成2.5V。
当该对的每个信号都限制成0-5V 振幅时，偏移该差分对会提供一个信号摆动的最大范围。
当用单一5V 电源操作时，经常就会出现这种情况。
当不采用单端信号而采取差分信号方案时，我们用一对导线来替代单根导线，增加了任何相关接口电路的复杂性。
那么差分信号提供了什么样的有形益处，才能证明复杂性和成本的增加是值得的呢？差分信号的第一个好处是，因为你在控制基准电压，所以能够很容易地识别小信号。
在一个地做基准，单端信号方案的系统里，测量信号的精确值依赖系统内地的一致性。
信号源。
差分信号原理差分信号原理是指在信号处理中，利用差分信号来进行数据处理和分析的一种原理。
差分信号是指通过对信号进行差分运算得到的新信号，其可以用来观察信号的变化趋势、提取信号中的特征信息等。
在实际应用中，差分信号原理被广泛应用于各种领域，如通信、控制、图像处理等。
本文将介绍差分信号原理的基本概念、应用场景以及相关算法。
差分信号原理的基本概念。
差分信号是指通过对信号进行差分运算得到的新信号。
其数学表达式可以用下式表示：Δx[n] = x[n] x[n-1]其中，Δx[n]表示差分信号，x[n]表示原始信号。
差分信号可以反映信号在相邻采样点之间的变化情况，可以用来观察信号的变化趋势、提取信号中的特征信息等。
差分信号原理的应用场景。
差分信号原理在实际应用中具有广泛的应用场景。
其中，最常见的应用场景之一是在通信系统中。
在数字通信系统中，差分编码调制（Differential Coding）就是一种利用差分信号原理来进行信号调制的技术。
通过对信号进行差分编码，可以有效地抵抗传输过程中的噪声干扰，提高信号的可靠性和抗干扰能力。
此外，差分信号原理还被广泛应用于控制系统中。
在控制系统中，差分信号可以用来观察系统的动态响应，判断系统的稳定性和动态特性，从而实现对系统的有效控制。
在图像处理领域，差分信号原理也被广泛应用。
通过对图像进行差分运算，可以提取图像中的边缘信息，实现图像的边缘检测和特征提取。
差分信号原理的相关算法。
在实际应用中，为了实现对信号的差分处理，通常会采用一些相关的算法。
其中，最常见的算法之一是差分算法。
该算法可以对信号进行离散差分运算，得到差分信号。
此外，还有一些其他的算法，如差分脉冲编码调制（DPCM）、差分脉冲编码调制（DM)等，它们都是基于差分信号原理来进行信号处理和编码的。
总结。
差分信号原理是一种在信号处理中广泛应用的原理，通过对信号进行差分运算，可以得到新的差分信号，用来观察信号的变化趋势、提取信号中的特征信息等。

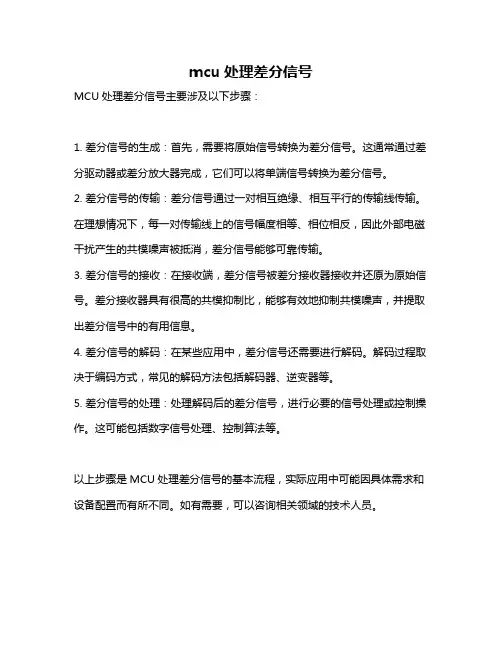

mcu处理差分信号
MCU处理差分信号主要涉及以下步骤：
1. 差分信号的生成：首先，需要将原始信号转换为差分信号。
这通常通过差分驱动器或差分放大器完成，它们可以将单端信号转换为差分信号。
2. 差分信号的传输：差分信号通过一对相互绝缘、相互平行的传输线传输。
在理想情况下，每一对传输线上的信号幅度相等、相位相反，因此外部电磁干扰产生的共模噪声被抵消，差分信号能够可靠传输。
3. 差分信号的接收：在接收端，差分信号被差分接收器接收并还原为原始信号。
差分接收器具有很高的共模抑制比，能够有效地抑制共模噪声，并提取出差分信号中的有用信息。
4. 差分信号的解码：在某些应用中，差分信号还需要进行解码。
解码过程取决于编码方式，常见的解码方法包括解码器、逆变器等。
5. 差分信号的处理：处理解码后的差分信号，进行必要的信号处理或控制操作。
这可能包括数字信号处理、控制算法等。
以上步骤是MCU处理差分信号的基本流程，实际应用中可能因具体需求和设备配置而有所不同。
如有需要，可以咨询相关领域的技术人员。

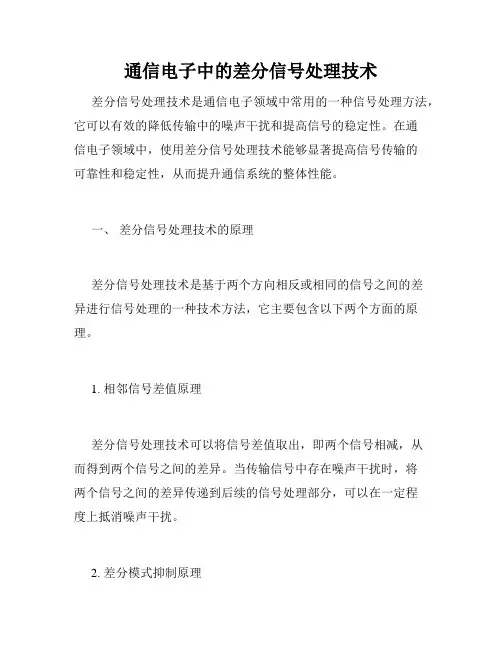

通信电子中的差分信号处理技术差分信号处理技术是通信电子领域中常用的一种信号处理方法，它可以有效的降低传输中的噪声干扰和提高信号的稳定性。
在通信电子领域中，使用差分信号处理技术能够显著提高信号传输的可靠性和稳定性，从而提升通信系统的整体性能。
一、差分信号处理技术的原理差分信号处理技术是基于两个方向相反或相同的信号之间的差异进行信号处理的一种技术方法，它主要包含以下两个方面的原理。
1. 相邻信号差值原理差分信号处理技术可以将信号差值取出，即两个信号相减，从而得到两个信号之间的差异。
当传输信号中存在噪声干扰时，将两个信号之间的差异传递到后续的信号处理部分，可以在一定程度上抵消噪声干扰。
2. 差分模式抑制原理差分信号处理技术不仅可以抵消信号中的噪声干扰，还可以通过不同信号的排列方式，起到差分模式抑制的效果。
差分信号处理技术可以减弱信号在传输过程中的共模干扰，从而提高信号传输的可靠性。
二、差分信号在通信电子中的应用差分信号处理技术在通信电子领域中有着广泛的应用。
以差分信号驱动器为例，通过改变驱动电磁机的电压差异，可以控制电机的转速和转向。
通信电子领域中的常用差分信号处理器包括差分放大器、差分运算放大器、差分ADC、差分驱动输出等。
1. 差分放大器差分放大器是一种常见的差分信号处理器，它可以将输入信号的两个引脚之间的电压差，转换为差分输出电压。
差分放大器通常被用于增强信号强度、抑制噪声、提高共模抑制比等方面。
2. 差分运算放大器差分运算放大器通常是一种更复杂的差分放大器，它具有更高的增益以及更高的带宽，能够对信号进行更加细致的处理。
差分运算放大器通常被用于实现差分模式输入和差分模式输出，以提高信号传输的稳定性和可靠性。
3. 差分ADC差分ADC广泛应用于高速模数转换器中，它可以在信号转换过程中抑制干扰信号，提高信号采集的精度和稳定性。
差分ADC 通常采用差分模式输入和单端模式输出，可在大范围内进行信号增强和滤波处理。

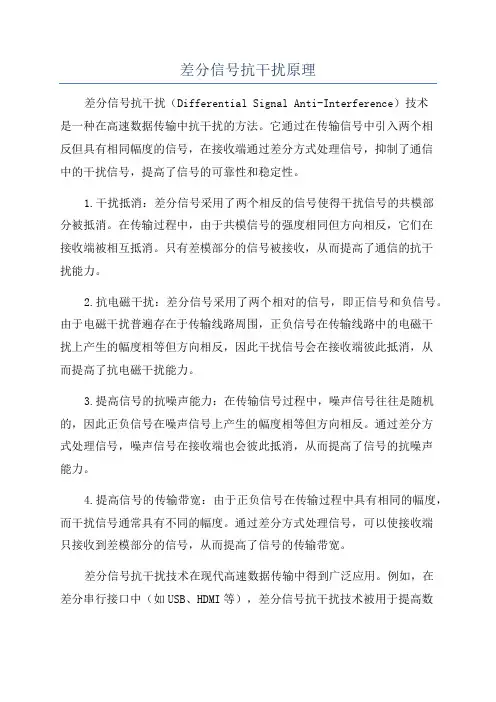

差分信号抗干扰原理差分信号抗干扰（Differential Signal Anti-Interference）技术是一种在高速数据传输中抗干扰的方法。
它通过在传输信号中引入两个相反但具有相同幅度的信号，在接收端通过差分方式处理信号，抑制了通信中的干扰信号，提高了信号的可靠性和稳定性。
1.干扰抵消：差分信号采用了两个相反的信号使得干扰信号的共模部分被抵消。
在传输过程中，由于共模信号的强度相同但方向相反，它们在接收端被相互抵消。
只有差模部分的信号被接收，从而提高了通信的抗干扰能力。
2.抗电磁干扰：差分信号采用了两个相对的信号，即正信号和负信号。
由于电磁干扰普遍存在于传输线路周围，正负信号在传输线路中的电磁干扰上产生的幅度相等但方向相反，因此干扰信号会在接收端彼此抵消，从而提高了抗电磁干扰能力。
3.提高信号的抗噪声能力：在传输信号过程中，噪声信号往往是随机的，因此正负信号在噪声信号上产生的幅度相等但方向相反。
通过差分方式处理信号，噪声信号在接收端也会彼此抵消，从而提高了信号的抗噪声能力。
4.提高信号的传输带宽：由于正负信号在传输过程中具有相同的幅度，而干扰信号通常具有不同的幅度。
通过差分方式处理信号，可以使接收端只接收到差模部分的信号，从而提高了信号的传输带宽。
差分信号抗干扰技术在现代高速数据传输中得到广泛应用。
例如，在差分串行接口中（如USB、HDMI等），差分信号抗干扰技术被用于提高数据传输的可靠性和稳定性。
在医疗设备、工业自动化等领域中，差分信号抗干扰技术也被广泛应用于各种信号传输中。
总体而言，差分信号抗干扰技术通过引入正负信号、差模处理等方式，在高速数据传输中提高了信号的抗干扰能力和可靠性。
它可以有效地抵消共模干扰、电磁干扰和噪声干扰，提高了信号传输的可靠性和稳定性，同时也增加了信号的传输带宽。
在现代通信技术和电子设备中，差分信号抗干扰技术已成为一种常用和重要的技术手段。
差分信号1概述差分传输是一种信号传输的技术，区别于传统的一根信号线一根地线的做法，差分传输差分信号(4张)在这两根线上都传输信号，这两个信号的振幅相等，相位相反。
在这两根线上的传输的信号就是差分信号。
信号接收端比较这两个电压的差值来判断发送端发送的是逻辑0还是逻辑1。
在电路板上，差分走线必须是等长、等宽、紧密靠近、且在同一层面的两根线。
2简介含义差分信号是用一个数值来表示两个物理量之间的差异。
差分信号又称差模信号，是相对共模信号而言的。
我们用一个方法对差分信号做一下比喻，差分信号就好比是跷跷板上的两个人，当一个人被跷上去的时候，另一个人被跷下来了- 但是他们的平均位置是不变的。
继续跷跷板的类推，正值可以表示左边的人比右边的人高，而负值表示右边的人比左边的人高。
0 表示两个人都是同一水平。
图1 用跷跷板表示的差分信号应用到电学上，这两个跷跷板用一对标识为V+和V-的导线来表示。
特点从严格意义上来讲，所有电压信号都是差分的，因为一个电压只能是相对于另一个电压而言的。
在某些系统里，"系统地"被用作电压基准点。
当'地'当作电压测量基准时，这种信号规划被称之为单端的。
我们使用该术语是因为信号是用单个导体上的电压来表示的。
另一方面，一个差分信号作用在两个导体上。
信号值是两个导体间的电压差。
尽管不是非常必要，这两个电压的平均值还是会经常保持一致。
可以想象，这两个导体上被同时加入的一个相等的电压，也就是所谓共模信号，对一个差分放大系统来说是没有作用的，也就是说，尽管一个差分放大器的输入有效信号幅度只需要几毫伏，但它却可以对一个高达几伏特的共模信号无动于衷。
这个指标叫做差分放大器的共模抑制比（CMRR），一般的运算放大器可以达到90db以上，高精度运放甚至达到120db。
因为干扰信号一般是以共模信号的形式存在，所以差分信号的应用极大地提高了放大器系统的信噪比。
优点当不采用单端信号而采取差分信号方案时，我们用一对导线来替代单根导线，增加了任何相关接口电路的复杂性。
