海信科龙变频空调原理与常见故障检修思路

海信变频空调电路故障分析检修七例(上)□瞿贵荣例1:海信KFR -26W /77VZBP 型空调，加电 开机后外机不工作。

分析检修：检查外机电路板上除电源指示灯 (LED 5 )亮以夕卜，其他指示灯(LED 2~LED 4)均不 亮，外风机不运转，压缩机也不启动。

电源指示灯 亮，说明+310V 电源已送达外机,AC 220V 市电、 滤波电路、高压整流桥堆、直流滤波电容等均正 常，故障多发生在外机辅助开关电源电路，有关 电路如图1所示（开关变压器T 1次级整流滤波 电路未画出）。

测电源开关管Q 1(IRFIBC 20G )的D 极电压为+300V 正常值，表明F 1、L 9、C 30、T 1⑫-⑨绕组等无问题。

检查开关电源芯片I C 4MBS 9855-5001GW/BP②(NCP 1200P 60),发现其电源V C C 端⑥脚电压只 有0.3V ,因此导致开关电源停振不工作。

⑥脚电 压异常有两个原因：一是I C 4⑥脚内部电路损坏； 二是外置滤波电容C 23 (4.7t J L F /25V )不良（漏 电）。

检查C 23已击穿短路，用一只4.7|x F /50V (原耐压25V )电容更换后试机，外机恢复正常工 作，故障排除。

提示：（1)开关电源芯片NCP 1200P 60是一 款使用片内电源的集成电路，不需要从开关变压 器另设绕组进行整流、滤波供电。

该芯片直接代 换芯片型号有：N C P 1200AP 40、NCP 1200P 100、NCP 1203、N CP 1207、NCP 1377、203D 6、LD 7575、 FA 5571N 、FA 5641、FAN 7602 等。

（2)屡烧电源开关管Q 1的故障，多因反峰压吸收网络失效造成， 应重点检查 D 6 (M U R 160)、C 35(222/500V )、R 26(12kn /2W )、ZD 3(P 6KE 180A )等元件。

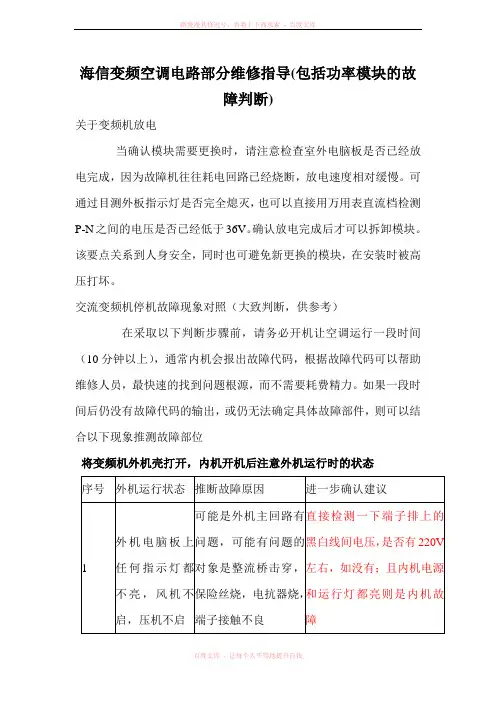

海信变频空调电路部分维修指导(包括功率模块的故障判断)关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。

可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是否已经低于36V。

确认放电完成后才可以拆卸模块。

该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。

交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（10分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速的找到问题根源，而不需要耗费精力。

如果一段时间后仍没有故障代码的输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位将变频机外机壳打开，内机开机后注意外机运行时的状态序号外机运行状态推断故障原因进一步确认建议1外机电脑板上任何指示灯都不亮，风机不启，压机不启可能是外机主回路有问题，可能有问题的对象是整流桥击穿，保险丝烧，电抗器烧，端子接触不良直接检测一下端子排上的黑白线间电压，是否有220V左右，如没有；且内机电源和运行灯都亮则是内机故障2外机电脑板上仅显示高压的红色灯亮，其他指示灯都不亮，风机不启，压机不启可以怀疑外电脑板（主控板）坏，可确认一下P-N之间是否有310V直流电，如果有，则基本就是电脑板问题，需要更换3外机电脑板上所有指示灯都亮，风机不启，压机不启此种情况可能为外机传感器故障，或可能为，电脑板故障将外传感器拔下，逐个测量传感器是否有开短路现象，如果传感器正常，可重点怀疑电脑板4外电脑板所有指示灯亮，压机不启或启动后马上停机，风机启动不久即停机多因为压机不良或功率模块不良引起，也可能是外电脑板不良。

将10芯排线从模块上拔掉，如果情况依旧出现，可基本判断是电脑板问题，如果该故障现象消失，则应该是功率模块或压机问题。

5外电脑板所有指示灯亮，压机运转，风机不转或运转缓慢。

海信变频空调电路故障分析检修七例(下)(上接4期）例5:海信KFR -26W /77VZBP 型空调，外机 风扇不转动。

分析检修：外风机不工作的原因：一是 AC 220V 供电失常；二是驱动控制电路有故障，有 关电路如图5所示。

经初步检查，除C N 16外接风 机不工作外,C N 17外接四通阀和C N 18外接增 氧泵也不工作。

在用遥控器操作切换上述外设备+12V □瞿贵荣工作状态的同时，测IC 5(外C P U )@~@、⑬脚输 出的高电平驱动信号正常。

再检查反相驱动器I C 8 (TDA 2003AP )与控制对应的输出（低电平有 效）及继电器R Y 1~R Y 5的吸合、释放也正常，说 明驱动控制电路正常，故障出在AC 220V 供电回 路。

外机共设5个D C 12V 继电器,RLY 4为总电 源开关,F 2( T 3.15A /AC 250V )为过流保险;RLY 2、RLY 1(两组切换触点）的触点闭合、分断组合控制风机低、中、高风速的切换;RLY 3控制四通阀；RLY 5控制增氧泵。

在变频空调中，经高压桥堆整流后,大都采用数个400V以上的大电解电容进行平滑滤波，总容量可达2000jjl F 以上，所以它们的初始充电电流较大，为了防止整流桥堆、电流保险F 2等元件瞬间过流损坏。

通常使用PTC (正温度系数)热敏电阻T H 2、TH 3来抑制该冲击大电流。

在刚加电时，充电电流会引起TH 2、TH 3阻值迅速增大，使+310V 电压下降，无法保证开关电源和变频模块正常工作需要。

当I C 5工作后，其⑭脚输出高电平信号，经I C 8⑦、⑩脚内部反相器驱动，RLY 4吸合，将T H 2、T H 3短接，此后AC 220V 市电才经RLY 4触点、F 2为风机、四通阀、增氧泵供电。

检查F 2延迟电流保险未熔断，RLY 4吸合、释放正常，各电源引线亦无断脱，最后发现是RLY 4常开触点因打火烧蚀接触不良，更换后故障排除。

海信变频空调电路部分维修指导(包括功率模块的故障判断)关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。

可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是否已经低于36V。

确认放电完成后才可以拆卸模块。

该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。

交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（10分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速的找到问题根源，而不需要耗费精力。

如果一段时间后仍没有故障代码的输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位功率模块的检修方法和注意事项功率模块输入的直流电压（Ｐ、Ｎ之间）一般为260V-310Ｖ左右，而输出的交流电压为一般不应高于２２０Ｖ。

如果功率模块的输入端无３１０Ｖ直流电压，则表明该机的整流滤波电路有问题，而与功率模块无关；如果有３１０Ｖ直流电压输入，而Ｕ、Ｖ、Ｗ三相间无低于２２０Ｖ均等的交流电压输出或Ｕ、Ｖ、Ｗ三相输出的电压不均等，则可初步判断功率模块有故障但有时也会因电脑板输出的控制信号有故障，导致功率模块无输出电压，维修时应注意仔细判断。

（可使用部件替换法）在未连机的情况下，也可用测量Ｕ、Ｖ、Ｗ三相与Ｐ、Ｎ二相之间的阻值来判断功率模块的好坏。

测量方法如下：1、用指针万用表的红表笔对Ｐ端，用黑表笔分别对Ｕ、Ｖ、Ｗ端，其正向阻值应为相同。

如其中任何一相阻值与其它两相阻值不同，则可判定该功率模块损坏；用黑表笔对Ｎ端，红表笔分别对Ｕ、Ｖ、Ｗ三端，其每项阻值也应相等。

如不相等，也可判断功率模块损坏。

应更换。

2、用电子万用表时方法与指针万用表正好相反，用电子万用表红色表笔对N端，黑色表笔对U、V、W，其阻值应相同。

黑色表笔对P端，红色表笔对U、V、W，其阻值应相同。

海信变频空调外机常见故障检修。

海信变频空调内机通电正常，外机不工作，是最常见的故障现象。

一、室外机强电输入电路介绍：外机通电无输出：测量滤波器是否有输出，无输出则滤波器坏，有输出，则继续检查电抗器是否导通，不导通则电抗器坏，导通则继续检查PFC电路输入交流220V、输出直流310V是否正常，有输入交流220V、无输出直流310V，则更换PFC，无输入交流220V，则断开输入线插，直接测量线插两端有无输入交流220V，有则PFC坏。

二、直流压机失步故障：现象是室外机通电正常，压机、风机都不工作。

使用空调进行故障自检时会出现以下几种状态：A、内机显示屏显示故障代码“19”--直流压缩机失步；B、外机运行状态指示灯LED1、LED2、LED3的状态为“闪、灭、闪”-- BLDC-64驱动故障；C、外机运行状态指示灯LED1、LED2、LED3的状态为“闪、闪、灭”--直流压缩机启动失败；BLDC-64驱动是指直流压机的驱动程序，此程序写在外机模块上的主控芯片内。

BLDC电机就是无刷电机，又称直流永磁电机，或永磁同步电机，采用电机控制器通过电子控制分配方式实现换向。

它是一种先进的电子驱动电机，既具备交流电动机结构简单、运行可靠、维护方便的一系列优点，又具备直流电动机运行效率高、无励磁损耗以及调速性能好的诸多优点。

直流变频空调外机模块电路上有电压检测、电流检测、相位检测、模块过流过热保护、自举升压电路、外机主控板开关电源电路供给模块驱动电压直流15伏，模块上主控芯片电源直流5伏、晶振电路、复位电路等。

上述所有电路和供电电压如果出现异常或者压机自身损坏都会导致压机不启动或工作一段时间停机，进行故障自检时报“直流压机失步故障”。

维修思路：1、首先检查用户电源电压是否正常，空调在通电工作前后电压是否有波动，在空调工作的时间内监控电源电压是否正常；2、检查外机主控板开关电源输出电压是否正常，直流5伏、15伏是否稳定；3、对于模块输出的三相电源可以通过换相的方法进行调试，即将压机的接线红、白、蓝—U、V、W任意更换接线位置，开机测试，每次试机不要超过2分钟，然后再复原开机，这种方法可以以将轻微卡缸或者有失步现象的压机调试正常；4、检查压机接线端子，由于压机接线端长期工作在高电压、大电流状态，容易产生接触不良引起压机三相供电不正常，电脑芯片无法准确计算压机转子位置，从而保护停机；线插与线的接头由于发热形成接触电阻，影响压机运行。

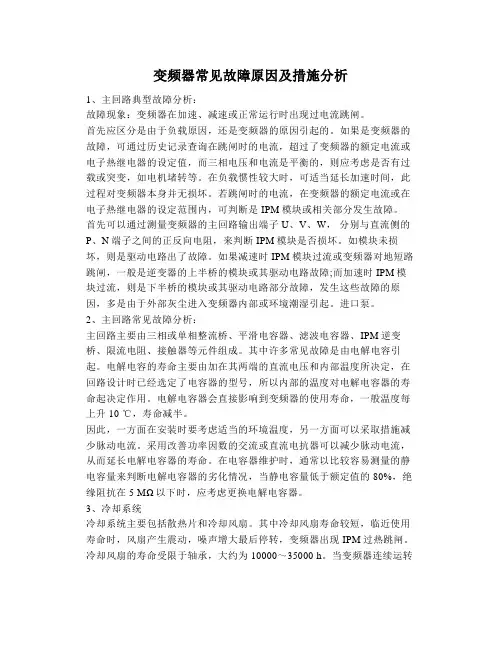

变频器常见故障原因及措施分析1、主回路典型故障分析：故障现象：变频器在加速、减速或正常运行时出现过电流跳闸。

首先应区分是由于负载原因，还是变频器的原因引起的。

如果是变频器的故障，可通过历史记录查询在跳闸时的电流，超过了变频器的额定电流或电子热继电器的设定值，而三相电压和电流是平衡的，则应考虑是否有过载或突变，如电机堵转等。

在负载惯性较大时，可适当延长加速时间，此过程对变频器本身并无损坏。

若跳闸时的电流，在变频器的额定电流或在电子热继电器的设定范围内，可判断是IPM模块或相关部分发生故障。

首先可以通过测量变频器的主回路输出端子U、V、W，分别与直流侧的P、N端子之间的正反向电阻，来判断IPM模块是否损坏。

如模块未损坏，则是驱动电路出了故障。

如果减速时IPM模块过流或变频器对地短路跳闸，一般是逆变器的上半桥的模块或其驱动电路故障;而加速时IPM模块过流，则是下半桥的模块或其驱动电路部分故障，发生这些故障的原因，多是由于外部灰尘进入变频器内部或环境潮湿引起。

进口泵。

2、主回路常见故障分析：主回路主要由三相或单相整流桥、平滑电容器、滤波电容器、IPM逆变桥、限流电阻、接触器等元件组成。

其中许多常见故障是由电解电容引起。

电解电容的寿命主要由加在其两端的直流电压和内部温度所决定，在回路设计时已经选定了电容器的型号，所以内部的温度对电解电容器的寿命起决定作用。

电解电容器会直接影响到变频器的使用寿命，一般温度每上升10 ℃，寿命减半。

因此，一方面在安装时要考虑适当的环境温度，另一方面可以采取措施减少脉动电流。

采用改善功率因数的交流或直流电抗器可以减少脉动电流，从而延长电解电容器的寿命。

在电容器维护时，通常以比较容易测量的静电容量来判断电解电容器的劣化情况，当静电容量低于额定值的80%，绝缘阻抗在5 MΩ以下时，应考虑更换电解电容器。

3、冷却系统冷却系统主要包括散热片和冷却风扇。

其中冷却风扇寿命较短，临近使用寿命时，风扇产生震动，噪声增大最后停转，变频器出现IPM过热跳闸。

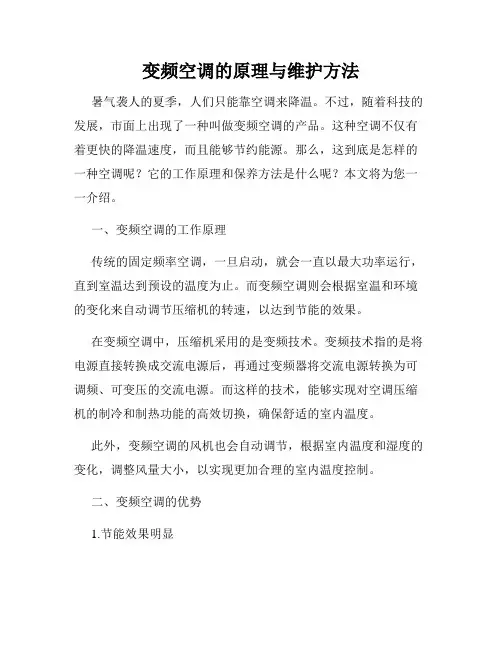

变频空调的原理与维护方法暑气袭人的夏季，人们只能靠空调来降温。

不过，随着科技的发展，市面上出现了一种叫做变频空调的产品。

这种空调不仅有着更快的降温速度，而且能够节约能源。

那么，这到底是怎样的一种空调呢？它的工作原理和保养方法是什么呢？本文将为您一一介绍。

一、变频空调的工作原理传统的固定频率空调，一旦启动，就会一直以最大功率运行，直到室温达到预设的温度为止。

而变频空调则会根据室温和环境的变化来自动调节压缩机的转速，以达到节能的效果。

在变频空调中，压缩机采用的是变频技术。

变频技术指的是将电源直接转换成交流电源后，再通过变频器将交流电源转换为可调频、可变压的交流电源。

而这样的技术，能够实现对空调压缩机的制冷和制热功能的高效切换，确保舒适的室内温度。

此外，变频空调的风机也会自动调节，根据室内温度和湿度的变化，调整风量大小，以实现更加合理的室内温度控制。

二、变频空调的优势1.节能效果明显由于变频空调能够根据环境变化自动调节运作，因此能够在实现舒适的室内温度同时，尽量地避免浪费能源，实现节能的效果。

据统计，在一年的使用中，变频空调比传统的固定频率空调能够节约约30%的能源。

2.降温速度快由于变频空调能够快速地调节压缩机的转速，在启动后的几分钟内的降温速度，比传统的固定频率空调快很多。

这也意味着，在高温天气下，变频空调能够让室内的温度快速达到您所需要的温度。

3.舒适性更佳由于变频空调的风机能够根据室温和湿度自动调节风速，因此在实现较快的降温速度的同时，也能够达到更舒适的室内环境。

三、变频空调的维护方法变频空调的维护方法与其他空调类型相似，但有些方面因为变频技术的特殊性而需要特别注意。

1.空调清洗变频空调内部的清洁工作很重要，常年使用不清洗，很容易积累灰尘和异物，导致机器温度上升、气流不畅通、能耗增加、损坏室内空气质量。

对于自己清洗可能存在危险性，建议请专业的维修人员进行清洗。

2.滤网清洗变频空调的滤网清洗也比较简单，只需将滤网拆下来，用清水洗一洗即可。

海信变频空调电路部分维修指导(包括功率模块的故障判断)关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。

可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是否已经低于36V。

确认放电完成后才可以拆卸模块。

该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。

交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（10分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速的找到问题根源，而不需要耗费精力。

如果一段时间后仍没有故障代码的输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位将变频机外机壳打开，内机开机后注意外机运行时的状态序号外机运行状态推断故障原因进一步确认建议1外机电脑板上任何指示灯都不亮，风机不启，压机不启可能是外机主回路有问题，可能有问题的对象是整流桥击穿，保险丝烧，电抗器烧，端子接触不良直接检测一下端子排上的黑白线间电压，是否有220V左右，如没有；且内机电源和运行灯都亮则是内机故障2外机电脑板上仅显示高压的红色灯亮，其他指示灯都不亮，风机不启，压机不启可以怀疑外电脑板（主控板）坏，可确认一下P-N之间是否有310V直流电，如果有，则基本就是电脑板问题，需要更换3外机电脑板上所有指示灯都亮，风机不启，压机不启此种情况可能为外机传感器故障，或可能为，电脑板故障将外传感器拔下，逐个测量传感器是否有开短路现象，如果传感器正常，可重点怀疑电脑板4外电脑板所有指示灯亮，压机不启或启动后马上停机，风机启动不久即停机多因为压机不良或功率模块不良引起，也可能是外电脑板不良。

将10芯排线从模块上拔掉，如果情况依旧出现，可基本判断是电脑板问题，如果该故障现象消失，则应该是功率模块或压机问题。

5外电脑板所有指示灯亮，压机运转，风机不转或运转缓慢。

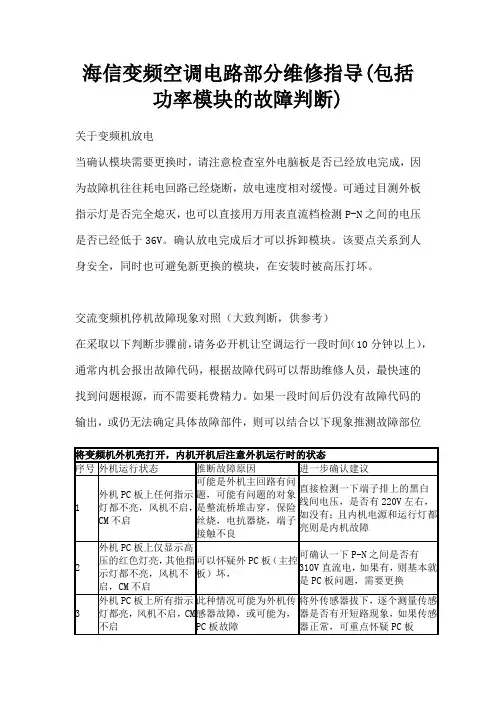

海信变频空调电路部分维修指导(包括功率模块的故障判断)变频机器的故障维修指导关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。

可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是否已经低于36V。

确认放电完成后才可以拆卸模块。

该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。

交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（10分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速的找到问题根源，而不需要耗费精力。

如果一段时间后仍没有故障代码的输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位将变频机外机壳打开，内机开机后注意外机运行时的状态序号外机运行状态推断故障原因进一步确认建议1 外机电脑板上任何指示灯都不亮，风机不启，压机不启可能是外机主回路有问题，可能有问题的对象是整流桥击穿，保险丝烧，电抗器烧，端子接触不良直接检测一下端子排上的黑白线间电压，是否有220V左右，如没有；且内机电源和运行灯都亮则是内机故障2 外机电脑板上仅显示高压的红色灯亮，其他指示灯都不亮，风机不启，压机不启可以怀疑外电脑板（主控板）坏，可确认一下P-N之间是否有310V直流电，如果有，则基本就是电脑板问题，需要更换3 外机电脑板上所有指示灯都亮，风机不启，压机不启此种情况可能为外机传感器故障，或可能为，电脑板故障将外传感器拔下，逐个测量传感器是否有开短路现象，如果传感器正常，可重点怀疑电脑板4 外电脑板所有指示灯亮，压机不启或启动后马上停机，风机启动不久即停机多因为压机不良或功率模块不良引起，也可能是外电脑板不良。

将10芯排线从模块上拔掉，如果情况依旧出现，可基本判断是电脑板问题，如果该故障现象消失，则应该是功率模块或压机问题。

海信变频空调原理和常见故障维修下篇（2）（多图教材）温度传感器电路的原理图室内环境温度传感器1、温度传感器特性温度传感器主要由负温度系数的热敏电阻组成，当温度变化时，热敏电阻值也发生变化，温度升高，电阻值减少；温度降低，电阻值增大。

2、温度传感器在空调器中位置不同，作用也略有不同。

空内环境温度传感器安装位置:安装于室内蒸发器进风口，由塑料件支撑，可用来检测室内环境温度是否达到设定值。

作用：1）制热或制冷时用于自动控制室内温度2）制热时用于控制辅助电加热器工作室内盘管温度传感器安装位置:安装在室内蒸发器管道上，外面用金属管包装，它直接与管道相接触，所测量的温度接近制冷系统温度。

作用:1）冬季制热时用来作防冷风控制2）夏季制冷时用来进行过冷控制（防止系统制冷剂不足或室内蒸发器结霜）3）用于控制室内风机的速度4）与单片机配合实现故障自诊断（各传感器均有此功能）5）在制热时辅助用于室外机除霜6）在制热时用于防过载检测室外环境温度传感器安装位置：安装在室外机散热器上，由塑料件支撑，用来检测室外环境温度。

作用：1）室外温度过低或过高时系统自动保护2）制冷或制热时用于控制室外风机速度室外盘管温度传感器安装位置：安装在室外机散热器上，用金属管包装，用来检测室外管道温度。

作用：1）制热时用于室外机除霜2）制冷或制热时用于过热保护或防冻结保护室外压缩机排气温度传感器：安装位置：安装在室外压缩机排气管上，用金属管包装。

作用：1）压缩机排气管温度过高时系统自动进行保护2）在变频空调器中用于控制电子膨胀阀开启度以及压缩机运转频率的升降。

检测方法电阻检测法：R（25℃）室内盘管温度、室内环温、室外环温、室外盘管传感器阻值约：5KΩR（25℃）时：压机排气温度传感器阻值约：54KΩ以上参数、仅供参考，具体数据详见海信传感器参数值查询表机型：KFR-50W/26VBP故障现象：压机不启动，风机正常运转原因分析：通电以后压缩机不启动，风机正常运转，故障自珍断显示（亮、亮、灭）为传感器故障。

海信变频空调电路部分维修指导(包括功率模块的故障判断)关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。

可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是否已经低于36V。

确认放电完成后才可以拆卸模块。

该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。

交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（10分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速的找到问题根源，而不需要耗费精力。

如果一段时间后仍没有故障代码的输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位将变频机外机壳打开，内机开机后注意外机运行时的状态序号外机运行状态推断故障原因进一步确认建议1外机PC板上任何指示灯都不亮，风机不启，CM不启可能是外机主回路有问题，可能有问题的对象是整流桥堆击穿，保险丝烧，电抗器烧，端子接触不良直接检测一下端子排上的黑白线间电压，是否有220V左右，如没有；且内机电源和运行灯都亮则是内机故障2 外机PC板上仅显示高压的红色灯亮，其他指示灯都不亮，风机不启，CM不启可以怀疑外PC板（主控板）坏，可确认一下P-N之间是否有310V直流电，如果有，则基本就是PC板问题，需要更换3外机PC板上所有指示灯都亮，风机不启，CM不启此种情况可能为外机传感器故障，或可能为，PC板故障将外传感器拔下，逐个测量传感器是否有开短路现象，如果传感器正常，可重点怀疑PC板4外PC板所有指示灯亮，CM不启或启动后马上停机，风机启动不久即停机多因为CM不良或功率模块不良引起，也可能是外PC板不良。

将10芯排线从模块上拔掉，如果情况依旧出现，可基本判断是PC板问题，如果该故障现象消失，则应该是功率模块或压机问题。

5外PC板所有指示灯亮，CM运转，风机不转或运转缓慢。
