海信变频空调原理与常见故障维训(优先)

海信变频空调电路部分维修指导(包括功率模块的故障判断)关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。

可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是否已经低于36V。

确认放电完成后才可以拆卸模块。

该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。

交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（10分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速的找到问题根源，而不需要耗费精力。

如果一段时间后仍没有故障代码的输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位功率模块的检修方法和注意事项功率模块输入的直流电压（Ｐ、Ｎ之间）一般为260V-310Ｖ左右，而输出的交流电压为一般不应高于２２０Ｖ。

如果功率模块的输入端无３１０Ｖ直流电压，则表明该机的整流滤波电路有问题，而与功率模块无关；如果有３１０Ｖ直流电压输入，而Ｕ、Ｖ、Ｗ三相间无低于２２０Ｖ均等的交流电压输出或Ｕ、Ｖ、Ｗ三相输出的电压不均等，则可初步判断功率模块有故障但有时也会因电脑板输出的控制信号有故障，导致功率模块无输出电压，维修时应注意仔细判断。

（可使用部件替换法）在未连机的情况下，也可用测量Ｕ、Ｖ、Ｗ三相与Ｐ、Ｎ二相之间的阻值来判断功率模块的好坏。

测量方法如下：1、用指针万用表的红表笔对Ｐ端，用黑表笔分别对Ｕ、Ｖ、Ｗ端，其正向阻值应为相同。

如其中任何一相阻值与其它两相阻值不同，则可判定该功率模块损坏；用黑表笔对Ｎ端，红表笔分别对Ｕ、Ｖ、Ｗ三端，其每项阻值也应相等。

如不相等，也可判断功率模块损坏。

应更换。

2、用电子万用表时方法与指针万用表正好相反，用电子万用表红色表笔对N端，黑色表笔对U、V、W，其阻值应相同。

黑色表笔对P端，红色表笔对U、V、W，其阻值应相同。

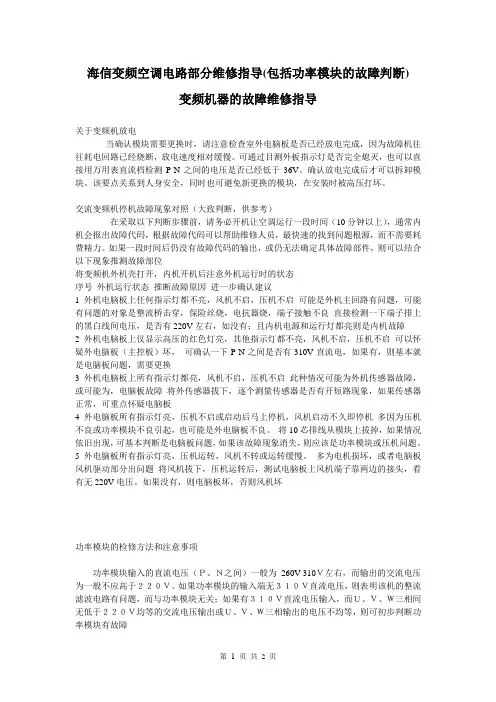

海信变频空调电路部分维修指导(包括功率模块的故障判断)变频机器的故障维修指导关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。

可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是否已经低于36V。

确认放电完成后才可以拆卸模块。

该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。

交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（10分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速的找到问题根源，而不需要耗费精力。

如果一段时间后仍没有故障代码的输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位将变频机外机壳打开，内机开机后注意外机运行时的状态序号外机运行状态推断故障原因进一步确认建议1 外机电脑板上任何指示灯都不亮，风机不启，压机不启可能是外机主回路有问题，可能有问题的对象是整流桥击穿，保险丝烧，电抗器烧，端子接触不良直接检测一下端子排上的黑白线间电压，是否有220V左右，如没有；且内机电源和运行灯都亮则是内机故障2 外机电脑板上仅显示高压的红色灯亮，其他指示灯都不亮，风机不启，压机不启可以怀疑外电脑板（主控板）坏，可确认一下P-N之间是否有310V直流电，如果有，则基本就是电脑板问题，需要更换3 外机电脑板上所有指示灯都亮，风机不启，压机不启此种情况可能为外机传感器故障，或可能为，电脑板故障将外传感器拔下，逐个测量传感器是否有开短路现象，如果传感器正常，可重点怀疑电脑板4 外电脑板所有指示灯亮，压机不启或启动后马上停机，风机启动不久即停机多因为压机不良或功率模块不良引起，也可能是外电脑板不良。

将10芯排线从模块上拔掉，如果情况依旧出现，可基本判断是电脑板问题，如果该故障现象消失，则应该是功率模块或压机问题。

海信变频空调外机常见故障检修。

海信变频空调内机通电正常，外机不工作，是最常见的故障现象。

一、室外机强电输入电路介绍：外机通电无输出：测量滤波器是否有输出，无输出则滤波器坏，有输出，则继续检查电抗器是否导通，不导通则电抗器坏，导通则继续检查PFC电路输入交流220V、输出直流310V是否正常，有输入交流220V、无输出直流310V，则更换PFC，无输入交流220V，则断开输入线插，直接测量线插两端有无输入交流220V，有则PFC坏。

二、直流压机失步故障：现象是室外机通电正常，压机、风机都不工作。

使用空调进行故障自检时会出现以下几种状态：A、内机显示屏显示故障代码“19”--直流压缩机失步；B、外机运行状态指示灯LED1、LED2、LED3的状态为“闪、灭、闪”-- BLDC-64驱动故障；C、外机运行状态指示灯LED1、LED2、LED3的状态为“闪、闪、灭”--直流压缩机启动失败；BLDC-64驱动是指直流压机的驱动程序，此程序写在外机模块上的主控芯片内。

BLDC电机就是无刷电机，又称直流永磁电机，或永磁同步电机，采用电机控制器通过电子控制分配方式实现换向。

它是一种先进的电子驱动电机，既具备交流电动机结构简单、运行可靠、维护方便的一系列优点，又具备直流电动机运行效率高、无励磁损耗以及调速性能好的诸多优点。

直流变频空调外机模块电路上有电压检测、电流检测、相位检测、模块过流过热保护、自举升压电路、外机主控板开关电源电路供给模块驱动电压直流15伏，模块上主控芯片电源直流5伏、晶振电路、复位电路等。

上述所有电路和供电电压如果出现异常或者压机自身损坏都会导致压机不启动或工作一段时间停机，进行故障自检时报“直流压机失步故障”。

维修思路：1、首先检查用户电源电压是否正常，空调在通电工作前后电压是否有波动，在空调工作的时间内监控电源电压是否正常；2、检查外机主控板开关电源输出电压是否正常，直流5伏、15伏是否稳定；3、对于模块输出的三相电源可以通过换相的方法进行调试，即将压机的接线红、白、蓝—U、V、W任意更换接线位置，开机测试，每次试机不要超过2分钟，然后再复原开机，这种方法可以以将轻微卡缸或者有失步现象的压机调试正常；4、检查压机接线端子，由于压机接线端长期工作在高电压、大电流状态，容易产生接触不良引起压机三相供电不正常，电脑芯片无法准确计算压机转子位置，从而保护停机；线插与线的接头由于发热形成接触电阻，影响压机运行。

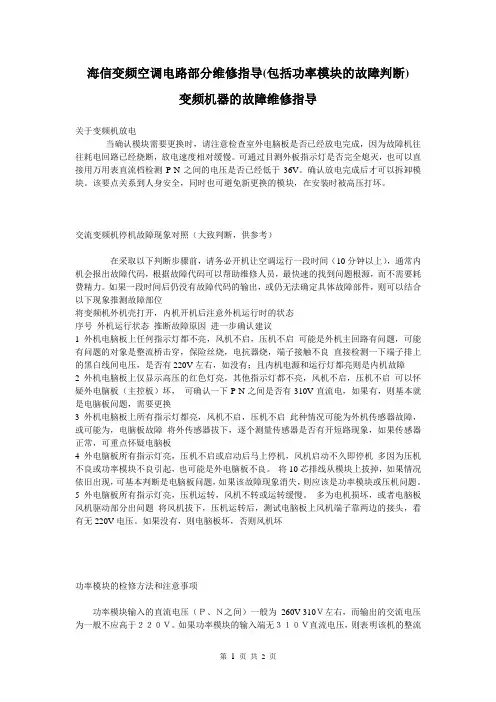

海信变频空调电路部分维修指导(包括功率模块的故障判断)变频机器的故障维修指导关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。

可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是否已经低于36V。

确认放电完成后才可以拆卸模块。

该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。

交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（10分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速的找到问题根源，而不需要耗费精力。

如果一段时间后仍没有故障代码的输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位将变频机外机壳打开，内机开机后注意外机运行时的状态序号外机运行状态推断故障原因进一步确认建议1 外机电脑板上任何指示灯都不亮，风机不启，压机不启可能是外机主回路有问题，可能有问题的对象是整流桥击穿，保险丝烧，电抗器烧，端子接触不良直接检测一下端子排上的黑白线间电压，是否有220V左右，如没有；且内机电源和运行灯都亮则是内机故障2 外机电脑板上仅显示高压的红色灯亮，其他指示灯都不亮，风机不启，压机不启可以怀疑外电脑板（主控板）坏，可确认一下P-N之间是否有310V直流电，如果有，则基本就是电脑板问题，需要更换3 外机电脑板上所有指示灯都亮，风机不启，压机不启此种情况可能为外机传感器故障，或可能为，电脑板故障将外传感器拔下，逐个测量传感器是否有开短路现象，如果传感器正常，可重点怀疑电脑板4 外电脑板所有指示灯亮，压机不启或启动后马上停机，风机启动不久即停机多因为压机不良或功率模块不良引起，也可能是外电脑板不良。

将10芯排线从模块上拔掉，如果情况依旧出现，可基本判断是电脑板问题，如果该故障现象消失，则应该是功率模块或压机问题。

变频空调器原理与检修随着变频空调器的发展，其变频技术也由交流变频发展到直流变频，控制技术由PWM（脉冲宽度调制）发展为PAM。

(脉冲振幅调制。

)第一节变频空调器原理一、变频空调器原理与特点1．变频空调器原理变频空调器是采用先进变频和模糊控制技术生产制造的，且制冷量可以进行自动调节的新型空调器，其最大特点是节能和舒适度高。

例如，变频空调器初次运行时室内温度较高，空调器会自动高速运转使室内很快达至设定温度。

当达到设定温度后空调器会自动低速运行，这样室内噪音就会降低，并使整个房间保持此温度从而减少了压缩机频繁启动带来的电力浪费。

变频空调器与传统空调器的主要区别是，变频空调器是通过变频器将电源频率处理，使供给变频压缩机的电源频率根据需要发生变化，这样压缩机转速也发生变化从而控制压缩机排气量使空调器真正达到节能效果。

此外它还采用了电子膨胀阀替代毛细管，在电控系统主要增加了变频器和感温检测点并采用了三相变频压缩机。

变频空调器运转速度始终受电控系统变频器控制，其制冷量随压缩机转而变化，电控系统主要由室内和室外两部分组成，控制中枢采用微电脑单片机。

变频空调器将交流电通过大功率半导体整流变成直流电，然后再根据需要把直流电转换成三相且电压随频率变化的交流电。

2.变频空调器特点(1)启动后可快速达到设定温度。

变频空调器启动时频率较低压缩机转速较慢，当压缩机启动后利用较高的频率使其转速增加，这样使制冷量在增大的同时缩短室内温度不舒适的时间。

(2)室内温度变化小且稳定。

普通空调器是利用温控器对压缩机进行开/停控制，制冷量调节是通过改变室内风机转速实现的，而压缩机转速并没有变化，因此电功率并没有降低多少。

而变频空调器制冷量小时，压缩机转速降低，所以电功率的消耗大幅度将下降。

当室内达至设定温度后压缩机将保持这转速，使室内温度稳定保持在设定范围内。

(3)空调器运行后振动和噪音小。

变频式空调器在压缩机运行过程中，由于没有频繁的开停机现象，所以不会产生开关的动作声，以及压缩机启停机时发出的气流声和振动声。

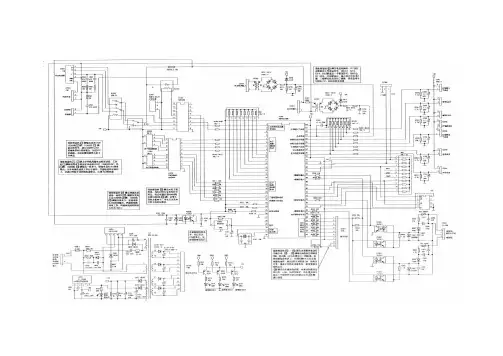

海信KFR 25×2GW-BP变频空调室外机掌握电路海信kfr-25gw-06bp变频空调器室外机微处理器掌握故障现象与断定(1)插上电源插头,室内机电源指导灯亮,如无电源指导,解释您家的电源有故障或指导等破坏.(2) 有电源指导,用遥控器按操纵键,旌旗灯号发射不出去.起首,检讨遥控器内的电池是否有电,然后检讨电池的正负极片触点有无氧化腐化,若上述正常,检讨遥控器内部电路板是否破坏,可将遥控器接近一台调幅收音机,按遥控器键进行干扰实验,听收音机是否发出有“嘟嘟”声,有声解释遥控器无故障.(3) 当遥控器肯定无故障时,旌旗灯号照样发射不出去时,可用室内机强迫运行开关验证,强迫运行时,室内贯流风机和室外紧缩机若运转正常,制冷后果优越,则证实空调器室内机红外吸收部位有故障.(4) 当你应用的遥控器装上新电池应用不到一个月就不显示时,可将遥控器的后盖打开,用95%的酒精清洗一下电路板和按键触点面导电胶片,湿润后,即可消除漏电故障,遥控器液晶显示缺字也可采取这种办法.(5) 变频空调器中的温度传感器起着异常主要的感化,室内机有空气温度传感器和蒸发器温度传感器;室外机有空气温度传感器,高压管路传感器和低压管路传感器,有的传感器在长期应用后产生阻值变更,使掌握特征转变,(如室内机空气温度传感器阻值变大后,会引起变频器输出频率偏低),为了包管掌握精度,及其雷同的工作特征,肯定传感器故障后,应换用原型号的产品.(6) 在空调器消失故障时,假如辨别全部掌握体系是否有故障,可将室内机掌握器上的开关放在“试运行”挡上,此时微处理器会向变频器发出一个频率为50Hz的旌旗灯号,若此时空调器能运转,并保持频率不变工作,一般以为全部掌握体系无大问题,可侧重检讨各传感器是否无缺.假如空调器不克不及正常运行,解释掌握体系有故障.掌握体系检测办法(1) 通讯电路在检测通讯故障时,用万用表交换电压档250V测试,在零线和旌旗灯号线间假如有电压往返变更且室内机通讯指导等中断闪耀,则标明通讯正常,不然通讯电路有故障.(2) 功率模块在检测功率模块故障时,第一种办法是用万用表二极管档测量功率模块,“+”极与U.V.W极,或U.V.W极与“-”极间正向电阻应约为380-450Ω间,且反向不导通,不然功率模块有故障;第二种办法是用万用表交换电压档,测量功率模块驱动紧缩机的电压,其随意率性两相间的电压应在0~160V之间并且相等,不然功率模块破坏.(3) 电抗器：在检测电抗器时,用万用表R X1档进行测量,其绕组电阻值约为1Ω.(4)紧缩机在检测紧缩机时,用钳子先拔下U.V.W的导线,测量三相间的电压,若三相间的电压雷同,解释紧缩机绕组优越,不然紧缩机绕组有故障.(5) 电解电容变频空调器中有大容量的电解电容,最大为2000-4500uF,即使割断电源仍然会残留有充电电荷,所以对电解电容器要先用烙铁.插优等物体充分释放残留电荷.电荷放尽今后,用指针式万用表RX10K档检测,指针应是指到0,然后慢慢退到∞,不然电解电容器破坏.(6) 传感器假如空调器消失频率无法起落与呵护性关机等故障,应起首斟酌检讨传感器,大多半传感器可以从插座上拔下,从外表上即可以断定是否伤害.断裂.脱胶.用手或温水加热,用万用表RX100档测其阻值,看它的阻值是否变更,无变更则可以剖断传感器破坏.。

海信变频空调电路部分维修指导(包括功率模块的故障判断)变频机器的故障维修指导关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。

可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是否已经低于36V。

确认放电完成后才可以拆卸模块。

该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。

交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（10分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速的找到问题根源，而不需要耗费精力。

如果一段时间后仍没有故障代码的输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位将变频机外机壳打开，内机开机后注意外机运行时的状态序号外机运行状态推断故障原因进一步确认建议1 外机电脑板上任何指示灯都不亮，风机不启，压机不启可能是外机主回路有问题，可能有问题的对象是整流桥击穿，保险丝烧，电抗器烧，端子接触不良直接检测一下端子排上的黑白线间电压，是否有220V左右，如没有；且内机电源和运行灯都亮则是内机故障2 外机电脑板上仅显示高压的红色灯亮，其他指示灯都不亮，风机不启，压机不启可以怀疑外电脑板（主控板）坏，可确认一下P-N之间是否有310V直流电，如果有，则基本就是电脑板问题，需要更换3 外机电脑板上所有指示灯都亮，风机不启，压机不启此种情况可能为外机传感器故障，或可能为，电脑板故障将外传感器拔下，逐个测量传感器是否有开短路现象，如果传感器正常，可重点怀疑电脑板4 外电脑板所有指示灯亮，压机不启或启动后马上停机，风机启动不久即停机多因为压机不良或功率模块不良引起，也可能是外电脑板不良。

将10芯排线从模块上拔掉，如果情况依旧出现，可基本判断是电脑板问题，如果该故障现象消失，则应该是功率模块或压机问题。

海信变频空调原理和常见故障维修下篇（2）（多图教材）温度传感器电路的原理图室内环境温度传感器1、温度传感器特性温度传感器主要由负温度系数的热敏电阻组成，当温度变化时，热敏电阻值也发生变化，温度升高，电阻值减少；温度降低，电阻值增大。

2、温度传感器在空调器中位置不同，作用也略有不同。

空内环境温度传感器安装位置:安装于室内蒸发器进风口，由塑料件支撑，可用来检测室内环境温度是否达到设定值。

作用：1）制热或制冷时用于自动控制室内温度2）制热时用于控制辅助电加热器工作室内盘管温度传感器安装位置:安装在室内蒸发器管道上，外面用金属管包装，它直接与管道相接触，所测量的温度接近制冷系统温度。

作用:1）冬季制热时用来作防冷风控制2）夏季制冷时用来进行过冷控制（防止系统制冷剂不足或室内蒸发器结霜）3）用于控制室内风机的速度4）与单片机配合实现故障自诊断（各传感器均有此功能）5）在制热时辅助用于室外机除霜6）在制热时用于防过载检测室外环境温度传感器安装位置：安装在室外机散热器上，由塑料件支撑，用来检测室外环境温度。

作用：1）室外温度过低或过高时系统自动保护2）制冷或制热时用于控制室外风机速度室外盘管温度传感器安装位置：安装在室外机散热器上，用金属管包装，用来检测室外管道温度。

作用：1）制热时用于室外机除霜2）制冷或制热时用于过热保护或防冻结保护室外压缩机排气温度传感器：安装位置：安装在室外压缩机排气管上，用金属管包装。

作用：1）压缩机排气管温度过高时系统自动进行保护2）在变频空调器中用于控制电子膨胀阀开启度以及压缩机运转频率的升降。

检测方法电阻检测法：R（25℃）室内盘管温度、室内环温、室外环温、室外盘管传感器阻值约：5KΩR（25℃）时：压机排气温度传感器阻值约：54KΩ以上参数、仅供参考，具体数据详见海信传感器参数值查询表机型：KFR-50W/26VBP故障现象：压机不启动，风机正常运转原因分析：通电以后压缩机不启动，风机正常运转，故障自珍断显示（亮、亮、灭）为传感器故障。

海信KFR-60LW/36BP型交流变频空调压缩机驱动模块原理与典型故障检修口张湘粤海信KFR-60LW/36BP是一款2008年生产的立柜式交流变频空调，目前该机已大量进入维修期，而且大部分均为变频板驱动、保护等故障,笔者结合近段时间对该机的维修，总结经验与同行分享，希望能起到抛砖引玉作用。

该空调使用的变频驱动模块型号是三菱的PS21867-AP,如图1所示,模块内IGBT功率管最大工作电流是30A,而该变频空调制冷时额定电流11.1A,最大电流为18A,完全能达到使用要求。

H T H O H I N O OR2X3-严卜+3.3ta*5VA不02士C5X3~[C4C3丄丄C2■XT-4护丁VPC―vp,2VVFPI YP1才VPC5不,__|Y1VUFS[>1-rr C1-,-VUFB口下下2N0-s310Md图2是三菱PS21867-AP模块基本控制框架图。

从图中可以看出，驱动变频压缩机电机使用模块内部的六只IGBT功率三极管，工作时上下桥臂的3对功率管依据控制逻辑轮流工作，从而在变频电机上形成uv->VW—>WU的旋转磁场，使电机得以运转。

模块的供电分为两部分，一部分是P、N之间的+310V左右的直流供电，主要是为6只IGBT功率三极管驱动变频压缩机服务；另一部分是上XRSHUNT立Frequency conversiontimeAPP 1_IAZOE REPAIRirsJG下桥臂驱动电路、保护电路的+15V 供电，如VN1.VP1以及上桥臂的三颗IGBT 功率管。

由于受到下桥臂关断时的影响，必须要抬高其驱动电 路的电压，否则电路不工作，因此，在上桥臂的驱动电路中设置了三组由D1.C1等组成的自举升 压电路,作为上桥臂驱动电路的电源,这样能确保 上桥臂的供电满足驱动电路对电源的需求。

6路压缩机驱动信号分别由外机CPU 输出，经R2、C5组成滤波吸收网络后送到PS21867-AP 模块的UP 、VP 、WP 、UN 、VN 、WN 引脚，通过六路的PWM 进行脉宽控制从而实现变频电机的 调速运转。

海信变频空调原理与故障维修一、海信变频空调原理1.压缩机变频调速：海信空调内部配备了变频驱动器，可以根据室内温度和用户需求，通过电子控制系统自动调整压缩机的运行频率，从而控制压缩机输出的制冷量。

2.室内外温度感应器：海信空调内部装有温度感应器，可感知室内室外的温度变化，并通过传感器将温度信号传递给控制器。

3.控制器：海信空调的控制器是核心的控制部分，它可以根据室内室外的温度信号以及用户设定的温度要求，来控制变频调速、制冷、制热和除湿等功能的开关。

4.空气循环与分配：海信空调内部有一个风机，它可以将室内的空气舒适均匀地吹送到各个房间。

同时，通过管道将制冷剂从室内机传输到室外机，实现热交换。

二、海信变频空调故障维修1.故障代码读取：当海信变频空调出现故障时，可以通过读取故障代码来快速定位故障。

通常，海信空调的遥控器上会有一个“故障显示”按钮，按下后就可以在遥控器上显示故障代码。

根据代码，可以找到相应的故障原因及解决办法。

2.压缩机故障：当海信变频空调压缩机故障时，通常会出现不制冷、压缩机噪音大等情况。

此时，可以先检查压缩机的电线是否松动或燃烧是否正常，如有问题及时修复。

3.温度感应器故障：如果海信空调的温度感应器损坏或接触不良，会导致温度控制不准确。

可以通过检查温度感应器的连接是否正常，或是更换温度感应器来解决问题。

4.电源故障：海信空调如果无法正常启动，可以检查电源线是否损坏、插座是否通电等。

如果电源线和插座没有问题，可以拔下电源线重新插入，看是否能够启动。

总之，海信变频空调采用了变频调速技术，通过改变压缩机的运行频率来控制制冷量的大小，从而提高了节能性能。

当出现故障时，可以通过读取故障代码来定位问题，并采取相应的维修措施。

需要注意的是，在进行维修时，应遵守相关安全操作规程，以防止意外发生。

海信变频空调电路部分维修指导(包括功率模块的故障判断)关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。

可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是否已经低于36V。

确认放电完成后才可以拆卸模块。

该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。

交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（10分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速的找到问题根源，而不需要耗费精力。

如果一段时间后仍没有故障代码的输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位功率模块的检修方法和注意事项功率模块输入的直流电压（Ｐ、Ｎ之间）一般为260V-310Ｖ左右，而输出的交流电压为一般不应高于２２０Ｖ。

如果功率模块的输入端无３１０Ｖ直流电压，则表明该机的整流滤波电路有问题，而与功率模块无关；如果有３１０Ｖ直流电压输入，而Ｕ、Ｖ、Ｗ三相间无低于２２０Ｖ均等的交流电压输出或Ｕ、Ｖ、Ｗ三相输出的电压不均等，则可初步判断功率模块有故障但有时也会因电脑板输出的控制信号有故障，导致功率模块无输出电压，维修时应注意仔细判断。

（可使用部件替换法）在未连机的情况下，也可用测量Ｕ、Ｖ、Ｗ三相与Ｐ、Ｎ二相之间的阻值来判断功率模块的好坏。

测量方法如下：1、用指针万用表的红表笔对Ｐ端，用黑表笔分别对Ｕ、Ｖ、Ｗ端，其正向阻值应为相同。

如其中任何一相阻值与其它两相阻值不同，则可判定该功率模块损坏；用黑表笔对Ｎ端，红表笔分别对Ｕ、Ｖ、Ｗ三端，其每项阻值也应相等。

如不相等，也可判断功率模块损坏。

应更换。

2、用电子万用表时方法与指针万用表正好相反，用电子万用表红色表笔对N端，黑色表笔对U、V、W，其阻值应相同。

黑色表笔对P端，红色表笔对U、V、W，其阻值应相同。
