火灾报警及消防联动系统施工

第1篇一、项目概述1.1 项目背景随着城市化进程的加快和高层建筑的增多，消防安全问题日益突出。

为保障人民群众的生命财产安全，提高消防安全管理水平，本项目将建设一套先进的消防联动系统，实现对火灾的早期发现、快速报警和有效处置。

1.2 项目目标本项目旨在通过安装消防联动系统，实现以下目标：（1）提高火灾报警的准确性和及时性；（2）实现火灾报警与灭火系统的联动控制；（3）降低火灾损失，保障人员生命财产安全；（4）提高消防安全管理水平。

二、系统设计2.1 系统组成消防联动系统主要由以下部分组成：（1）火灾报警控制器；（2）火灾探测器；（3）手动报警按钮；（4）消防广播系统；（5）消防应急照明及疏散指示系统；（6）消防电梯控制；（7）消防水池及水泵房；（8）消防通讯系统。

2.2 系统功能（1）火灾报警：系统应能及时、准确地检测到火灾信号，并通过火灾报警控制器进行报警；（2）报警联动：火灾报警控制器应能与消防广播系统、消防应急照明及疏散指示系统、消防电梯控制等进行联动；（3）应急照明及疏散指示：在火灾发生时，系统应自动启动应急照明及疏散指示系统，引导人员疏散；（4）消防电梯控制：火灾发生时，系统应自动控制消防电梯停靠在最近的安全楼层，并停止运行；（5）消防通讯：系统应具备消防通讯功能，确保消防指挥人员与现场消防人员之间的通讯畅通。

三、施工准备3.1 施工组织（1）成立项目组，明确各成员职责；（2）编制施工组织设计，明确施工方案、施工进度、施工质量等；（3）组织施工人员进行技术培训，提高施工技能。

3.2 施工材料（1）火灾报警控制器；（2）火灾探测器；（3）手动报警按钮；（4）消防广播系统设备；（5）消防应急照明及疏散指示系统设备；（6）消防电梯控制设备；（7）消防水池及水泵房设备；（8）消防通讯系统设备。

3.3 施工工具（1）电线电缆；（2）接线端子；（3）施工工具；（4）测试设备。

四、施工步骤4.1 火灾报警控制器安装（1）根据设计图纸，确定火灾报警控制器的安装位置；（2）进行设备安装，确保设备牢固可靠；（3）连接电源线、通信线等，进行设备调试。

火灾自动报警系统及消防联动系统火灾自动报警及联动控制系统是重要的安全保障系统，一旦出现火情迅速报警并指导人员尽快疏散，因此，其占有重要的地位。

我们将采取有力的监理措施，确保实现其综合功能。

1、系统施工要求（1）消防控制、通信和警报线路采用暗敷设时，宜采用金属管或经阻燃处理的硬质塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm当采用明敷设时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火保护措施。

（2）不同系统、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。

（3）火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ。

（4）从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路均应加金属软管保护。

（5）一点型火灾探测器的安装位置，应符合下列规定：1）探测器至墙壁、梁边的水平距离，不应小于0.5m。

2）探测器周围0.5m内，不应有遮挡物。

3）探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平位置，不应小于0.5m。

4）探测器宜水平安装，必须倾斜安装时，倾角不应大于45°。

5）探测器的底座应固定牢固，其导线连接必须可靠压接或焊接。

6）探测器的确认灯，应面向便于人员观察的主要入口方向。

7）手动报警按钮，应安装牢固，并不得倾斜。

8）火灾报警控制器在墙上安装时，其底边距地(楼)面高度不应小于1.5m；落地安装时，其底宜高出地坪0.1～0.2m。

（6）引入控制器的电缆或导线，应符合下列要求：1）配线应整齐，避免交叉，并应固定牢靠。

2）电缆芯线和所配导线的端部均应标明编号，并与图纸一致，字迹清晰不易退色。

3）端子板的每个接线端，接线不得超过2根。

4）导线应绑扎成束。

5）控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。

控制器的接地应牢固，并有明显标志。

消控制设备盘(柜)内不同电压等级、不同电流类别的端子，应分开，并有明显标志。

火灾自动报警及联动控制系统安装施工方案火灾自动报警及联动控制系统是一种用于及时发现、报警、处置火灾的安全防范系统。

为了确保该系统的正常运行，并在火灾发生时迅速报警并采取相应的控制措施，下面将从系统安装施工方案的准备工作、系统安装、调试调试等方面进行详细介绍。

一、准备工作1.确定安装位置：根据消防规范及实际情况，选定系统中各个装置的合适位置。

2.准备材料：根据系统设计要求，准备所需的设备、器材、电缆等。

3.施工平面图：根据实际施工情况，绘制出施工平面图，标明每个设备的位置及布线走向。

二、系统安装1.进线箱及电源：先进行进线箱的安装，连接电源线，确保电源供应的稳定。

2.探测器安装：根据平面图，在需要布置的位置上，进行探测器的安装。

例如，安装烟感探测器、温感探测器等。

同时，要保证各个探测器之间的间距符合规定的要求。

3.联动装置安装：将联动装置（如声光报警器、水喷淋装置等）按照要求安装在适当的位置，并与探测器进行连接。

4.安装控制面板：根据设计要求，将控制面板安装在防火间（或特定的安装位置）。

5.安装排风系统：若系统需要配备排风装置，则安装排风系统，确保及时排出有害气体。

6.布线：根据平面图，在各个设备之间进行布线，保证信号传输的稳定和可靠。

三、调试调试1.系统联通：确保各个探测器、联动装置和控制面板之间的连接是可靠的。

2.检查设备功能：逐个检查系统中的各个设备，确保设备的正常工作。

3.功能测试：通过模拟火灾的形式，进行系统的功能测试，检查报警装置是否可以及时报警，并采取相应的联动措施。

4.数据采集及接入：根据需求，将报警系统与监控系统或其他系统进行数据采集及接入，实现联动控制。

四、系统调试1.调整灵敏度：根据实际场景的需求，对探测器的灵敏度进行调整，使其更加准确地检测火灾。

2.调整报警方式：根据需求，调整报警方式和声音大小。

3.联动设置：根据实际需求，设置联动控制，如联动开启疏散门、关闭空调等。

五、工程附件及文件编制1.绘制施工图纸：根据实际安装情况，绘制系统的施工图纸，标明设备的位置，布线走向等信息。

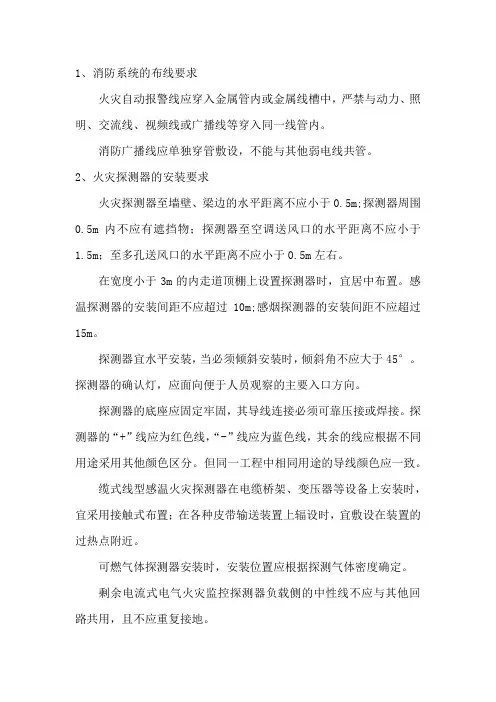

1、消防系统的布线要求火灾自动报警线应穿入金属管内或金属线槽中，严禁与动力、照明、交流线、视频线或广播线等穿入同一线管内。

消防广播线应单独穿管敷设，不能与其他弱电线共管。

2、火灾探测器的安装要求火灾探测器至墙壁、梁边的水平距离不应小于0.5m;探测器周围0.5m内不应有遮挡物；探测器至空调送风口的水平距离不应小于1.5m；至多孔送风口的水平距离不应小于0.5m左右。

在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。

感温探测器的安装间距不应超过10m;感烟探测器的安装间距不应超过15m。

探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45°。

探测器的确认灯，应面向便于人员观察的主要入口方向。

探测器的底座应固定牢固，其导线连接必须可靠压接或焊接。

探测器的“+”线应为红色线，“-”线应为蓝色线，其余的线应根据不同用途采用其他颜色区分。

但同一工程中相同用途的导线颜色应一致。

缆式线型感温火灾探测器在电缆桥架、变压器等设备上安装时，宜采用接触式布置；在各种皮带输送装置上辐设时，宜敷设在装置的过热点附近。

可燃气体探测器安装时，安装位置应根据探测气体密度确定。

剩余电流式电气火灾监控探测器负载侧的中性线不应与其他回路共用，且不应重复接地。

3、手动火灾报警按钮手动火灾报警按钮应安装在明显和便于操作的部位。

当安装在墙上时，其底边距地（楼）面高度宜为1.3m-1.5m。

4、输入（或控制）模块安装同一报警区域内的模块宜集中安装在金属箱内，不应安装在配电柜、箱或控制柜、箱内。

模块（或金属箱）应独立支撑或固定，安装牢固，并应采取防潮、防腐蚀等措施。

5、控制设备的安装要求火灾报警控制器、消防联动控制器等设备在墙上安装时，其底边距地（楼）面高度宜为 1.3-1.5m,其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m；落地安装时，其底边宜高出地（楼）面0.1-0.2m。

控制器的主电源应直接与消防电源连接，严禁使用电源插头。

消防报警及联动控制系统施工方案一、项目背景消防报警及联动控制系统是一个重要的火灾安全设施，用于监测火灾风险并及时报警，同时与其他设备进行联动控制，以确保火灾发生时能够及时采取措施进行灭火和疏散。

本施工方案旨在对消防报警及联动控制系统的安装和调试进行详细说明，确保施工过程按照规范进行。

二、施工目标1.确保消防报警及联动控制系统各项功能正常运行。

2.保证施工过程符合国家相关标准和规范。

3.预防施工中可能出现的安全事故，确保施工人员的安全。

三、施工流程1.方案设计：根据现场情况，制定消防报警及联动控制系统的安装方案，包括布线方案、设备选型、联动控制方案等。

2.材料采购：根据设计方案，采购所需的设备、线缆、配件等材料。

3.安装设备：根据设计方案，进行设备的安装，包括报警探测器、消防喷淋栓、手动报警按钮等设备的安装和布线工作。

4.接线和联动控制：根据设备的电气接线图，对各个设备进行接线并进行联动控制的设置。

5.调试和测试：对安装的设备进行调试和测试，确保各项功能正常运行。

6.培训和验收：对消防报警及联动控制系统进行培训，并进行系统的验收工作。

四、施工要求1.施工人员必须持有相应的施工资格证书，并熟悉消防报警及联动控制系统的安装和调试工作。

2.施工人员必须遵守安全操作规程，佩戴个人防护装备，确保施工过程中的人身安全。

3.施工材料必须符合国家相关标准和规范，具有合格的产品合格证书。

4.施工过程中应保持工地的整洁，每天结束时对工地进行清理。

5.施工人员应与其他施工单位保持良好的沟通，确保施工过程协调进行。

五、安全措施1.施工人员必须经过消防安全培训，熟悉施工现场的消防设备和灭火器材的使用方法。

2.施工现场必须设置明显的消防安全标识，在危险区域设置警示标志，确保人员安全。

3.施工现场必须定期进行消防检查和消防演练，提高人员的火灾应急处理能力。

4.施工现场必须配备足够的灭火器材，并确保灭火器材的有效性，定期进行维护和充装。

火灾自动报警及消防联动控制系统施工方案一、项目背景与概述火灾是导致人员伤亡和财产损失的主要原因之一、为了及时发现、报警和控制火灾，保障人身财产安全，火灾自动报警及消防联动控制系统在各类建筑物中得到广泛应用。

本施工方案旨在对火灾自动报警及消防联动控制系统进行全面的施工安装，确保系统正常运行并能够及时有效地对火警进行监测、报警和控制。

二、施工流程及步骤1.施工准备：制定详细的施工计划，安排合适的施工人员。

准备所需的施工工具、材料和设备。

2.安装主控箱：根据设计方案，在合适的位置安装主控箱，并确保其固定可靠。

主控箱应设有防火阀，以防止火灾发生时火势蔓延至主控箱造成系统故障。

3.布置传输线路：根据设计方案和建筑物结构，布置传输线路。

传输线路应采用防火材料进行保护，以提高系统的稳定性和可靠性。

4.安装火灾探测器：将火灾探测器固定在合适的位置，并进行调试。

根据设计方案，选择合适的探测器类型和数量，确保系统能够对各类火灾发出准确的警报。

5.安装声光报警器：根据设计方案，安装声光报警器。

声光报警器应配备备用电源，以防止断电时无法正常报警。

6.联动控制设备安装：根据设计方案，安装联动控制设备，包括水泵、喷淋系统、疏散通道控制等。

确保消防联动控制系统能够及时有效地对火灾进行控制。

7.联调和调试：完成系统的安装后，对各个设备进行联调和调试。

确保系统各个功能正常稳定，并与消防主机、报警控制中心等设备进行联动测试。

8.安装报警控制台：根据设计方案，安装报警控制台，并进行调试。

确保报警控制台能够对系统进行远程监控、报警处理和联动控制。

9.完成验收：经过施工人员和相关部门的验收，系统符合设计要求并能够正常运行后，进行最终的验收。

三、施工注意事项1.施工期间要严格按照相关安全规范进行操作，确保施工人员的人身安全。

2.施工期间要与其他施工单位进行沟通协调，确保施工工作的顺利进行。

3.施工过程中要保护好已安装好的设备和线路，避免因施工错误导致设备损坏或线路断裂。

火灾自动报警和消防联动控制系统与强电系统安装施工方案【1】火灾自动报警和消防联动控制系统1.系统简介在消防控制室设置火灾报警控制器及消防联动控制台，消防直通对讲电话总机、并有直通城市消防部门的直通电话。

在各层设置火灾紧急报警按钮以及消防对讲电话插孔，以及在主要设备机房设置消防电话分机。

设置火灾应急广播系统和设置电梯监视控制系统。

2.施工流程：钢管、线槽及线缆敷设→模块箱安装→手动报警按钮安装→探测器安装→主机房设备安装→设备接地→单体设备调试→系统联动试运行→竣工验收3.操作工艺(1)钢管、金属线槽及线缆敷设钢管、金属线槽及线缆敷设请参照进行，火灾自动报警系统中钢管和金属线槽敷设及穿线的还应满足下列要求：1)火灾自动报警系统线缆敷设等应根据《火灾自动报警系统设计规范》的规定，对线缆的种类、电压等级进行检查。

2)对每回路的导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。

3)不同类型、不同系统、不同电压等级的消防报警线路不应穿入同一根管内或线槽的同一槽孔内。

4)埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。

5)如因条件限制，强电和弱电线路同用一竖井时，应分别布置在竖井的两侧。

6)在建筑物的吊顶内必须采用金属管、金属线槽。

金属线槽和钢管明配时，应按设计要求采取防火保护措施。

7)暗装消火栓配管时应从侧面进线，接线盒不应放在消火栓箱的后侧。

8)管线与线槽的的接地应符合设计要求和有关规范的规定。

9)火灾自动报警系统的传输线路应采用铜芯绝缘线或铜芯电缆，阻燃耐火性能符合设计要求，其电压等级不应低于交流250V。

10)火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“＋”线为红色，“－”线应为蓝色，其余线应根据不同用途采用其它颜色区分。

但同一工程中相同用途的导线颜色应一致，接线端子应有标号。

(2)火灾探测器安装要求1)火灾探测器安装应符合图纸设计要求。

火灾自动报警及联动控制系统工程施工方案01、施工工艺流程施工准备一管道、线槽敷设一线、缆敷设一校接线及绝缘电阻测试一设备安装一单机调试一系统调试一验收。

02、布线1.在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。

在穿线前，应将管内或线槽内的积水及杂物清除干净，有利于穿线后提高线路的绝缘电阻，在穿线时，必须使用护围，以保护导线绝缘层。

2.火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。

3.导线在管内或线槽内，不应有接头或扭结。

导线的接头，应在接线盒内焊接或用端子连接。

4.敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。

穿越人防防护墙或临空墙处，应按规范要求做好密闭处理。

5.管路超过下列长度时，应在便于接线处装设接线盒：5.1管子长度每超过30m,无弯曲时；6.2管子长度每超过20m,有1个弯曲时；7.3管子长度每超过15m,有2个弯曲时；8.4管子长度每超过8m,有3个弯曲时。

9.金属管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。

在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。

10.槽的直线段应每隔L 0~L 5m设置吊点或支点，在下列部位也应设置吊点或支点：10.1槽始端、终端及接头处；10.2接线盒O. 2m处;7. 3线槽走向改变或转角处，应采用防晃吊架。

8.吊装线槽的吊杆直径，不应小于6mm。

9.管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。

10.火灾自动报警系统导线敷设后，应对每回路的导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ o03、设备安装火灾探测器的安装11.点型火灾探测器的安装位置，应符合下列规定：11.1测器至墙壁、梁边的水平距离，不应小于0.5川。

L 2探测器周围0. 5m内，不应有遮挡物。

消防火灾报警施工方案火灾自动报警及消防联动控制系统施工顺序消防报警施工(每层): 依照图纸(检查确认预埋是否到位→管路疏通→系统穿线)甲方已完成上述内容→绝缘测试(对地、相间电阻均大于 20 兆欧) →锡焊接线端子→设备安装→系统调试→消防检测验收→竣工交接。

消防给水系统(以下统称为给水系统)施工顺序给水系统施工(每层): 检查预留孔、洞是否到位→管路放线→制作管道支架→安装管道支架→管道制作安装→阀门安装→保温→刷红色色环、水流方向做标示→调试→消防检测验收→交接1.1.2.消防报警系统施工方法要求及调试报警设备, 施工前应对其进行现场检验, 均应符合设计要求和国家现行有关标准的规定, 并应具有出厂合格证。

报警及联动控制系统的烟感探测器, 温感探测器, 各类模块, 声光报警器, 双波段红外探测器, 空气采样探测器等。

(1) 施工要求A.我们在施工时将结合厂区内其他专业的工程技术人员配合, 做好接口工作。

B.火灾报警系统各类电线电缆穿线管或者金属线槽(加隔板)保护。

C.火灾报警系统各类信号线、电源线、联动控制线缆均采用阻燃线缆, 导线规格均满足设计要求、符合国家有关规范。

D.导线均按图纸要求各个系统分管敷设。

E.保护管内的导线截面积的总和不超过管内截面积的 40%。

F.保护管、桥架、吊架、支架均符合有关规范要求。

G.在安装设备前将导线进行绝缘电阻测试。

测试电阻值不小于规范要求。

H.在吊顶内或者其它需要引下的地方，导线将穿金属软管保护。

I.各类控制模块将安装在被控设备附近，并加以保护(或者集中安装于模块箱内)。

J.感温、感烟探测器吸顶安装。

(2) 依照图纸检查预留、预埋系统施工按设计图纸检查现场进行安装, 如图纸与现场不符, 应及时通知设计人员与业主人员到现场勘察解决。

(3) 管线疏通(穿钢丝、铁丝)。

管内穿线应在配管工程结束后进行, 用钢丝作引线进行穿线。

(4) 火灾自动报警系统的路线应采用铜芯绝缘导线或者铜芯电缆。

1 、设备、材料及配件进入施工现场应有清单、使用阐明书、质量合格证明文献、国家法定质检机构旳检查报告等文献。

火灾自动报警系统中旳强制认证(承认)产品还应有认证(承认)证书和认证(承认)标记。

2 、火灾自动报警系统旳重要设备应是通过国家认证(承认)旳产品。

产品名称、型号、规格应与检查报告一致。

3、火灾自动报警系统中非国家强制认证 (承认) 旳产品名称、型号、规格应与检查报告一致。

4 、火灾自动报警系统设备及配件表面应无明显划痕、毛刺等机械损伤，紧固部位应无松动。

5 、火灾自动报警系统设备及配件旳规格、型号应符合设计规定。

1 、普通规定1.1 火灾自动报警系统施工前，应具有系统图、设备布置平面图、接线图、安装图以及消防设备联动逻辑阐明等必要旳技术文献。

1.2 火灾自动报警系统施工过程中，施工单位应做好施工(涉及隐蔽工程验收)、检查(涉及绝缘电阻、接地电阻)、调试、设计变更等有关记录。

1.3 火灾自动报警系统施工过程结束后，施工方应对系统旳安装质量进行全数检查。

1.4 火灾自动报警系统竣工时，施工单位应完毕竣工图及竣工报告。

2 、工艺流程：钢管和金属线槽安装→ 钢管内导线敷设线槽配线→火灾自动报警设备安装→调试→检测验收交付使用3、干管干线槽检查、支管支线槽敷设与总包交接，如发现管路不通或者位置不对，与建设单位、设计单位、监理单位、总包单位商议解决，调节完后进行穿带线，导线敷设线槽配线工序。

3 、布线：3.1 火灾自动报警系统旳布线，应符合现行国标《建造电气装置工程施工质量验收规范》GB50303 旳规定。

3.2 火灾自动报警系统布线时，应根据现行国标《火灾自动报警系统设计规范》GB 50116 旳规定，对导线旳种类、电压级别进行检查。

3.2.1 进场旳绝缘导线和控制电缆旳规格型号、数量、合格证等应符合设计规定，并及时填写进场材料检查记录。

3.2.2 火灾自动报警系统传播路线，应采用铜芯绝缘线或者铜芯电缆，其电压级别不应低于交流250V，最佳选用500V，以提高绝缘和抗干扰能力。
