第7章 PWM控制技术 PWM控制技术河南科大自动化系多媒体教案（WSBU2.0 版）河南科大自动化系多媒体教案（WSBU2.0版）第7章 PWM控制技术 PWM控制技术河南科大自动化系多媒体教案（WSBU2.0 版）河南科大自动化系多媒体教案（WSBU2.0版） 7.3 PWM跟踪控制技术滞环比较方式跟踪控制方法: 跟踪控制方法: 不是用信号波对载波进行调制，而是把希望输出的波形作为指令信号，把实际波形作为反馈信号，通过“ 两者的瞬时值比较”来决定逆变电路开关器件的通断，使实际的输出跟踪指令信号变化。
滞环环宽电抗器L的作用图7-22 采用滞环比较方式电流跟踪控制图7-23 滞环比较方式的指令电流和输出电流常用的（跟踪）比较方式：滞环比较方式、三角波比较方式。
1基本原理 2参数影响①L的影响： L大时，i的变化率小，跟踪慢; L小时，i的变化率大，开关频率过高; ②环宽的影响环宽过宽时：开关频率低,跟踪误差大；环宽过窄时：跟踪误差小,但开关频率过高(损耗大电流跟踪控制应用最多。
第7章 PWM控制技术 PWM控制技术河南科大自动化系多媒体教案（WSBU2.0 版）河南科大自动化系多媒体教案（WSBU2.0版）第7章 PWM控制技术 PWM 控制技术河南科大自动化系多媒体教案（WSBU2.0 版）河南科大自动化系多媒体教案（WSBU2.0版）三角波比较方式基本原理• 先把i*U、i*V和i*W和实际电流iU、iV、iW进行比较，求出偏差, 通过放大器A放大后, 再去和三角波进行比较，产生PWM波形。
第9章电力电子器件应用的共性问题驱动电路的基本任务：——将控制信号转换为电力电子器件的“开通”或“关断”信号。
• 对半控型器件: 只需提供开通控制信号。
• 对全控型器件: 既要提供开通控制信号, 又要关断控制信号。
驱动电路（的作用）？①主电路与控制电路之间的接口。
是电力电子装置的重要环节，对整个装置的性能有很大的影响。

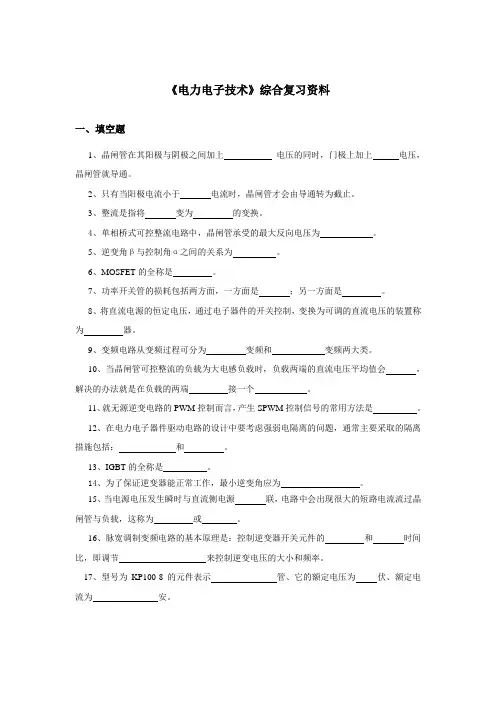

《电力电子技术》综合复习资料一、填空题1、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。
2、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。
3、整流是指将变为的变换。
4、单相桥式可控整流电路中，晶闸管承受的最大反向电压为。
5、逆变角β与控制角α之间的关系为。
6、MOSFET的全称是。
7、功率开关管的损耗包括两方面，一方面是；另一方面是。
8、将直流电源的恒定电压，通过电子器件的开关控制，变换为可调的直流电压的装置称为器。
9、变频电路从变频过程可分为变频和变频两大类。
10、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。
11、就无源逆变电路的PWM控制而言，产生SPWM控制信号的常用方法是。
12、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题，通常主要采取的隔离措施包括：和。
13、IGBT的全称是。
14、为了保证逆变器能正常工作，最小逆变角应为。
15、当电源电压发生瞬时与直流侧电源联，电路中会出现很大的短路电流流过晶闸管与负载，这称为或。
16、脉宽调制变频电路的基本原理是：控制逆变器开关元件的和时间比，即调节来控制逆变电压的大小和频率。
17、型号为KP100-8的元件表示管、它的额定电压为伏、额定电流为安。
二、判断题1、给晶闸管加上正向阳极电压它就会导通。
2、普通晶闸管外部有三个电极，分别是基极、发射极和集电极。
3、在单相桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
4、GTO属于双极性器件。
5、电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。
6、对于三相全控桥整流电路，控制角α的计量起点为自然换相点。
7、IGBT属于电压驱动型器件。
8、晶闸管采用“共阴”接法或“共阳”接法都一样。
9、在触发电路中采用脉冲变压器可保障人员和设备的安全。
10、GTO的关断是靠门极加负信号出现门极反向电流来实现的。
电力电子技术课后复习题（全面）1、电力电子技术是一种利用电力电子器件对电能进行控制、转换、和传输的技术。
2、电力电子技术包括电力电子器件、电路和控制三大部分。
3、电力电子技术的基本转换形式和功能：整流电路----AC/DC----整流器直流斩波----DC/DC----斩波器逆变电路----DC/AC----逆变器交流电路----AC/AC----变频器4、电力电子器件是指在可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。
5、广义上，电力电子器件也可分为电真空器件和半导体器件。
6、按照器件能够被控制电路信号所控制的程度的程度进行分类：不可控器件---------电力二极管（功率二极管PD）半控型器件---------晶闸管(SCR)全控型器件---------电力晶体管（GTR）7、全控型器件也称自关断器件。
代表元件：门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应晶体管（MOSFET）、绝缘栅双极晶体管（IGBT）。
8、按照驱动电路加在器件控制端和公共端之间信号的性质进行分类：电流驱动型：晶闸管、门极可关断晶闸管、电力晶体管等。
电压驱动型：电力场效应晶体管、绝缘栅双极晶体管等。
9、按照器件内部电子和空穴两种载流子参与导电的情况分类：双极型器件:电力二极管、晶闸管、门极可关断晶闸管、电力晶体管单极型器件：电力场效应晶体管。
复合型器件：绝缘栅双极晶体管。
10、功率二极管（PD）又称电力二极管，也称半导体整流器。
其基本结构与普通二极管一样。
有螺栓型和平板型两种封装。
正平均电流I F(A V): 电流最大有效值I 11．功率二极管的测试：用万用表的Rx100或Rx1测量。
【注】严禁用兆欧表测试功率二极管。
选择二极管时要考虑耗散功率。
不可控器件------功率二极管（电力二极管）12、功率二极管的主要类型：普通二极管、快速恢复二极管、肖特基二极管。
13、半控型器件----晶闸管（SCR）是硅晶体闸流管的简称，又称为可控硅整流器。

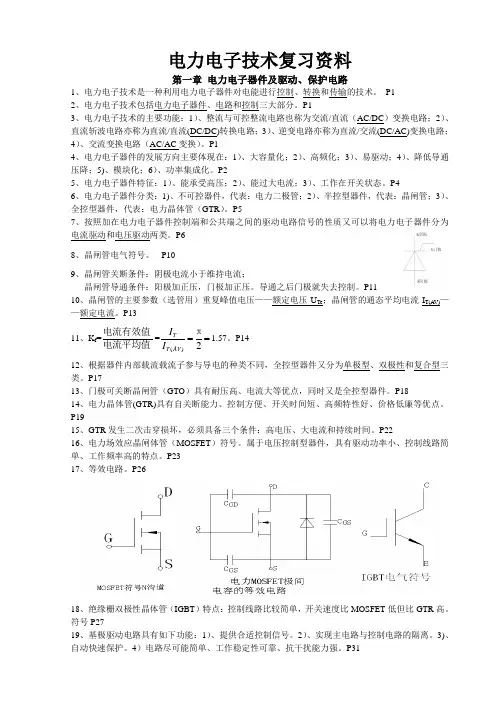

电力电子技术复习资料第一章 电力电子器件及驱动、保护电路1、电力电子技术是一种利用电力电子器件对电能进行控制、转换和传输的技术。
P12、电力电子技术包括电力电子器件、电路和控制三大部分。
P13、电力电子技术的主要功能：1）、整流与可控整流电路也称为交流/直流（AC/DC ）变换电路；2）、直流斩波电路亦称为直流/直流(DC/DC)转换电路；3）、逆变电路亦称为直流/交流(DC/AC)变换电路；4）、交流变换电路（AC/AC 变换）。
P14、电力电子器件的发展方向主要体现在：1）、大容量化；2）、高频化；3）、易驱动；4）、降低导通压降；5)、模块化；6）、功率集成化。
P25、电力电子器件特征：1）、能承受高压；2）、能过大电流；3）、工作在开关状态。
P46、电力电子器件分类：1)、不可控器件，代表：电力二极管；2）、半控型器件，代表：晶闸管；3）、全控型器件，代表：电力晶体管（GTR ）。
P57、按照加在电力电子器件控制端和公共端之间的驱动电路信号的性质又可以将电力电子器件分为电流驱动和电压驱动两类。
P68、晶闸管电气符号。
P19、晶闸管关断条件：阴极电流小于维持电流；晶闸管导通条件：阳极加正压，门极加正压。
导通之后门极就失去控制。
P1110、晶闸管的主要参数（选管用）重复峰值电压——额定电压U Te ；晶闸管的通态平均电流I T(A V)——额定电流。
P1311、K f =电流平均值电流有效值===2)(πAV T T I I 1.57。
P14 12、根据器件内部载流载流子参与导电的种类不同，全控型器件又分为单极型、双极性和复合型三类。
P1713、门极可关断晶闸管（GTO ）具有耐压高、电流大等优点，同时又是全控型器件。
P1814、电力晶体管(GTR)具有自关断能力、控制方便、开关时间短、高频特性好、价格低廉等优点。
P1915、GTR 发生二次击穿损坏，必须具备三个条件：高电压、大电流和持续时间。

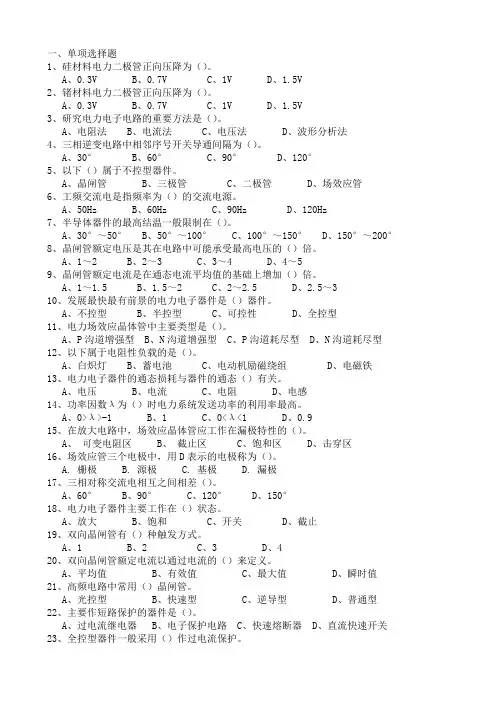

一、单项选择题1、硅材料电力二极管正向压降为（）。
A、0.3VB、0.7VC、1VD、1.5V2、锗材料电力二极管正向压降为（）。
A、0.3VB、0.7VC、1VD、1.5V3、研究电力电子电路的重要方法是（）。
A、电阻法B、电流法C、电压法D、波形分析法4、三相逆变电路中相邻序号开关导通间隔为（）。
A、30°B、60°C、90°D、120°5、以下（）属于不控型器件。
A、晶闸管B、三极管C、二极管D、场效应管6、工频交流电是指频率为（）的交流电源。
A、50HzB、60HzC、90HzD、120Hz7、半导体器件的最高结温一般限制在（）。
A、30°～50°B、50°～100°C、100°～150°D、150°～200°8、晶闸管额定电压是其在电路中可能承受最高电压的（）倍。
A、1～2B、2～3C、3～4D、4～59、晶闸管额定电流是在通态电流平均值的基础上增加（）倍。
A、1～1.5B、1.5～2C、2～2.5D、2.5～310、发展最快最有前景的电力电子器件是（）器件。
A、不控型B、半控型C、可控性D、全控型11、电力场效应晶体管中主要类型是（）。
A、P沟道增强型B、N沟道增强型C、P沟道耗尽型D、N沟道耗尽型12、以下属于电阻性负载的是（）。
A、白炽灯B、蓄电池C、电动机励磁绕组D、电磁铁13、电力电子器件的通态损耗与器件的通态（）有关。
A、电压B、电流C、电阻D、电感14、功率因数λ为（）时电力系统发送功率的利用率最高。
A、0>λ>-1B、1C、0<λ<1D、0.915、在放大电路中，场效应晶体管应工作在漏极特性的（）。
A、可变电阻区B、截止区C、饱和区D、击穿区16、场效应管三个电极中，用D表示的电极称为（）。
A. 栅极B. 源极C. 基极D. 漏极17、三相对称交流电相互之间相差（）。
第一章电力电子器件1、电力电子技术就是用电力电子器件对电能进行变换与控制的技术流(AC—AC)。
常用电力电子器件、电路图形文字符号与分类:二、晶闸管的导通条件:阳极正向电压、门极正向触发电流、三、晶闸管关断条件就是:晶闸管阳极电流小于维持电流。
导通后晶闸管电流由外电路决定实现方法:加反向阳极电压。
3、晶闸管额定电流就是指:晶闸管在环境温度40与规定的冷却状态下,稳定结温时所允许流过的最大工频正弦半波电流的平均值。
4、IT(AV)与其有效值IVT的关系就是IT(AV)=IVT/1、575、晶闸管对触发电路脉冲的要求就是:1)触发脉冲的宽度应保证晶闸管可靠导通 2)触发脉冲应有足够的幅度3)所提供的触发脉冲应不超过晶闸管门极电压,电流与功率额定且在门极伏安特性的可靠触发区域之内4)应有良好的抗干扰性能,温度稳定性与主电路的电气隔离。
第二章:整流电路1、单相桥式全控整流电路结构组成:A.纯电阻负载:α的移相范围0~180º,Ud 与Id的计算公式,要求能画出在α角下的Ud ,Id及变压器二次测电流的波形(参图3-5);B.阻感负载:R+大电感L下,α的移相范围0~90º,Ud 与Id计算公式要求能画出在α角下的Ud ,Id,Uvt1及I2的波形(参图3-6);2、三相半波可控整流电路:α=0 º的位置就是三相电源自然换相点A)纯电阻负载α的移相范围0~150 ºB)阻感负载(R＋极大电感L)①α的移相范围0~90 º②Ud IdIvt计算公式③参图3-17 能画出在α角下能Ud IdIvt的波形(Id电流波形可认为近似恒定)3、三相桥式全控整流电路的工作特点:A)能画出三相全控电阻负载整流电路,并标出电源相序及VT器件的编号。
B)纯电阻负载α的移相范围0~120 ºC)阻感负载R＋L(极大)的移相范围0~90 ºUd IdIdvtIvt的计算及晶闸管额定电流It(AV)及额定电压Utn的确定D)三相桥式全控整流电路的工作特点:1)每个时刻均需要两个晶闸管同时导通,形成向负载供电的回路,其中一个晶闸管就是共阴极组的,一个共阳极组的,且不能为同一相的晶闸管。

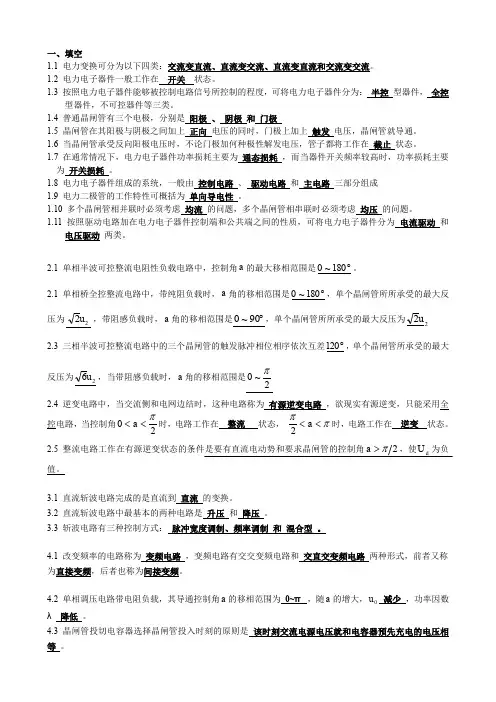

一、填空1.1 电力变换可分为以下四类：交流变直流、直流变交流、直流变直流和交流变交流。
1.2 电力电子器件一般工作在 开关 状态。
1.3 按照电力电子器件能够被控制电路信号所控制的程度，可将电力电子器件分为： 半控 型器件， 全控型器件，不可控器件等三类。
1.4 普通晶闸管有三个电极，分别是 阳极 、 阴极 和 门极1.5 晶闸管在其阳极与阴极之间加上 正向 电压的同时，门极上加上 触发 电压，晶闸管就导通。
1.6 当晶闸管承受反向阳极电压时，不论门极加何种极性解发电压，管子都将工作在 截止 状态。
1.7 在通常情况下，电力电子器件功率损耗主要为 通态损耗 ，而当器件开关频率较高时，功率损耗主要为 开关损耗 。
1.8 电力电子器件组成的系统，一般由 控制电路 、 驱动电路 和 主电路 三部分组成 1.9 电力二极管的工作特性可概括为 单向导电性 。
1.10 多个晶闸管相并联时必须考虑 均流 的问题，多个晶闸管相串联时必须考虑 均压 的问题。
1.11 按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为 电流驱动 和电压驱动 两类。
2.1 单相半波可控整流电阻性负载电路中，控制角a 的最大移相范围是︒180~0。
2.1 单相桥全控整流电路中，带纯阻负载时，a 角的移相范围是︒180~0，单个晶闸管所所承受的最大反压为22u ，带阻感负载时，a 角的移相范围是︒90~0，单个晶闸管所所承受的最大反压为22u2.3 三相半波可控整流电路中的三个晶闸管的触发脉冲相位相序依次互差︒120，单个晶闸管所承受的最大反压为26u ，当带阻感负载时，a 角的移相范围是2~0π2.4 逆变电路中，当交流侧和电网边结时，这种电路称为 有源逆变电路 ，欲现实有源逆变，只能采用全控电路，当控制角20π<<a 时，电路工作在 整流 状态，ππ<<a 2时，电路工作在 逆变 状态。

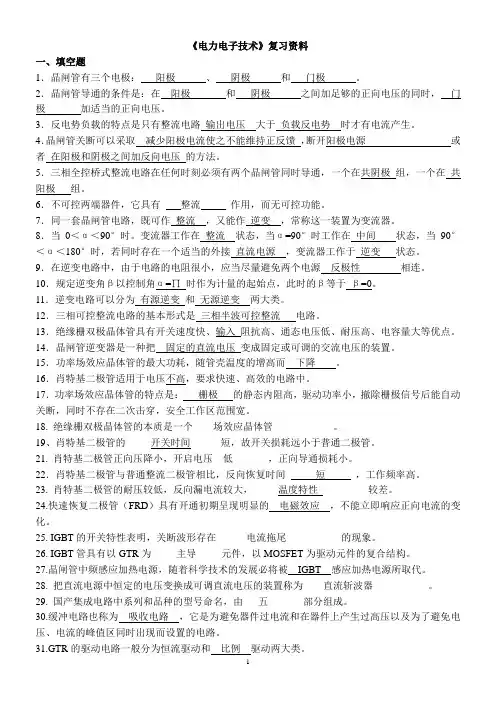

《电力电子技术》复习资料一 电力电子器件1. 要点：① 半控器件：晶闸管（SCR ）全控器件：绝缘栅双极型晶体管（IGBT ）、电力晶体管（GTR ）、 门极关断晶闸管（GTO ）、电力场效应管（MOSEFT ） 不可控器件：电力二极管各器件的导通条件、关断方法、电气符号及特点。
②注意电流有效值与电流平均值的区别： 平均值：整流后得到的直流电压、电流。
有效值：直流电压、电流所对应的交流值。
波形系数：K f =有效值/平均值 。
③电力电子技术器件的保护、串并联及缓冲电路： du /dt ：关断时，采用阻容电路（RC ）。
di/dt ：导通时，采用电感电路。
二 整流电路1. 单相半波电路：① 注意电阻负载、电感负载的区别： ② 有效值与平均值的计算：平均值：整流后得到的直流电压、电流。
21cos 0.452d U U α+=d d U I R=有效值：直流电压、电流所对应的交流值。
U U =U I R = 波形系数：电流有效值与平均值之比。
f dIk I =② 注意计算功率、容量、功率因数时要用有效值。
③ 晶闸管的选型计算：Ⅰ求额度电压：2TM U =，再取1.5~2倍的裕量。
Ⅱ 求额度电流（通态平均电流I T （AV ）） 先求出负载电流的有效值（f d I k I =）； →求晶闸管的电流有效值（I T =I ）；→求晶闸管的电流平均值（()/T AV T f I I k =），再取1.5~2倍裕量。
2. 单相全桥电路负载：①注意电阻负载、电感负载和反电动势负载的区别： ② 电阻负载的计算：α移相范围：0~π负载平均值：整流后得到的直流电压、电流。
（半波的2倍）21cos 0.92d U U α+=d d U I R=负载有效值：直流电压、电流所对应的交流值。
U U =U I R = 晶闸管:电流平均值I dT 、电流有效值I T :dT d12I I =T I =③ 电感负载的计算：Ⅰ加续流二极管时，与电阻负载相同。

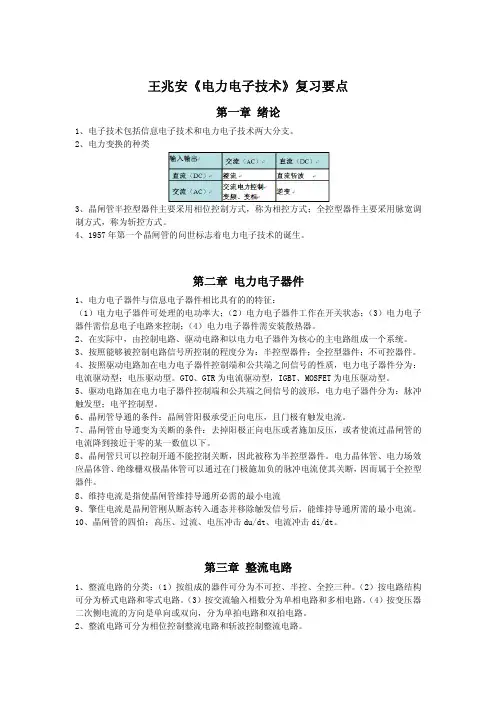

王兆安《电力电子技术》复习要点第一章绪论1、电子技术包括信息电子技术和电力电子技术两大分支。
2、电力变换的种类3、晶闸管半控型器件主要采用相位控制方式，称为相控方式；全控型器件主要采用脉宽调制方式，称为斩控方式。
4、1957年第一个晶闸管的问世标志着电力电子技术的诞生。
第二章电力电子器件1、电力电子器件与信息电子器件相比具有的的特征：（1）电力电子器件可处理的电功率大；（2）电力电子器件工作在开关状态；（3）电力电子器件需信息电子电路来控制；（4）电力电子器件需安装散热器。
2、在实际中，由控制电路、驱动电路和以电力电子器件为核心的主电路组成一个系统。
3、按照能够被控制电路信号所控制的程度分为：半控型器件；全控型器件；不可控器件。
4、按照驱动电路加在电力电子器件控制端和公共端之间信号的性质，电力电子器件分为：电流驱动型；电压驱动型。
GTO、GTR为电流驱动型，IGBT、MOSFET为电压驱动型。
5、驱动电路加在电力电子器件控制端和公共端之间信号的波形，电力电子器件分为：脉冲触发型；电平控制型。
6、晶闸管导通的条件：晶闸管阳极承受正向电压，且门极有触发电流。
7、晶闸管由导通变为关断的条件：去掉阳极正向电压或者施加反压，或者使流过晶闸管的电流降到接近于零的某一数值以下。
8、晶闸管只可以控制开通不能控制关断，因此被称为半控型器件。
电力晶体管、电力场效应晶体管、绝缘栅双极晶体管可以通过在门极施加负的脉冲电流使其关断，因而属于全控型器件。
8、维持电流是指使晶闸管维持导通所必需的最小电流9、擎住电流是晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流。
10、晶闸管的四怕：高压、过流、电压冲击du/dt、电流冲击di/dt。
第三章整流电路1、整流电路的分类：（1）按组成的器件可分为不可控、半控、全控三种。
（2）按电路结构可分为桥式电路和零式电路。
（3）按交流输入相数分为单相电路和多相电路。
（4）按变压器二次侧电流的方向是单向或双向，分为单拍电路和双拍电路。
