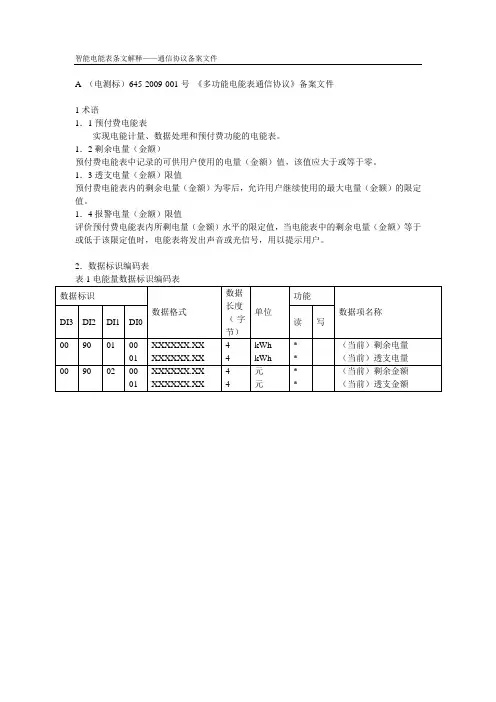

A（电测标）645-2009-001号《多功能电能表通信协议》备案文件
1术语
1．1预付费电能表
实现电能计量、数据处理和预付费功能的电能表。
1．2剩余电量（金额）
预付费电能表中记录的可供用户使用的电量（金额）值，该值应大于或等于零。
1．3透支电量（金额）限值
预付费电能表内的剩余电量（金额）为零后，允许用户继续使用的最大电量（金额）的限定值。
1．4报警电量（金额）限值
评价预付费电能表内所剩电量（金额）水平的限定值，当电能表中的剩余电量（金额）等于或低于该限定值时，电能表将发出声音或光信号，用以提示用户。
2．数据标识编码表
表1电能量数据标识编码表
表2事件记录数据标识编码表
智能电能表条文解释——通信协议备案文件
表4冻结数据标识编码表
3．状态字、特征字
电表运行状态字3（操作类）
示时的状态，该状态位置1，提示用户需购电或交费。
注2：电能表类型有非预付费型、电量型预付费和电费型预付费三种。
当电表类型为00时定义为非预付费型电能表；当电表类型为01时为电量型预付费电能表；当电表类型为10时定义为电费型预付费电能表。
电表运行特征字1。
![电能计量职业标准(2009[1].9.19)](https://img.taocdn.com/s1/m/a1368b3787c24028915fc3c4.png)

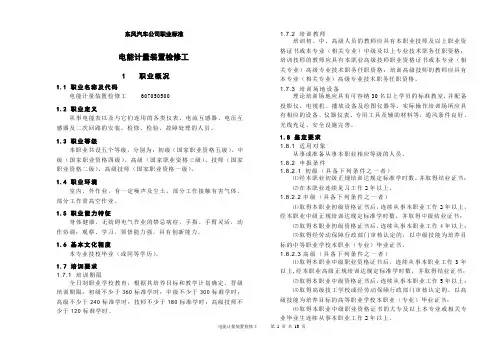

东风汽车公司职业标准电能计量装置检修工1 职业概况1.1 职业名称及代码电能计量装置检修工 6070505001.2 职业定义从事电能表以及与它们连用的各类仪表、电流互感器、电压互感器及二次回路的安装、检修、检验、故障处理的人员。
1.3 职业等级本职业共设五个等级，分别为：初级（国家职业资格五级）、中级（国家职业资格四级）、高级（国家职业资格三级）、技师（国家职业资格二级）、高级技师（国家职业资格一级）。
1.4 职业环境室内、外作业，有一定噪声及尘土，部分工作接触有害气体，部分工作需高空作业。
1.5 职业能力特征身体健康，无妨碍电气作业的禁忌病症，手指、手臂灵活，动作协调；观察、学习、领悟能力强，具有创新能力。
1.6 基本文化程度本专业技校毕业（或同等学历）。
1.7 培训要求1.7.1 培训期限全日制职业学校教育，根据其培养目标和教学计划确定。
晋级培训期限：初级不少于360标准学时；中级不少于300标准学时；高级不少于240标准学时；技师不少于180标准学时；高级技师不少于120标准学时。
1.7.2 培训教师培训初、中、高级人员的教师应具有本职业技师及以上职业资格证书或本专业（相关专业）中级及以上专业技术职务任职资格；培训技师的教师应具有本职业高级技师职业资格证书或本专业（相关专业）高级专业技术职务任职资格；培训高级技师的教师应具有本专业（相关专业）高级专业技术职务任职资格。
1.7.3 培训场地设备理论培训场地应具有可容纳30名以上学员的标准教室，并配备投影仪、电视机、播放设备及绘图仪器等。
实际操作培训场所应具有相应的设备、仪器仪表、专用工具及辅助材料等，通风条件良好、光线充足、安全设施完善。
1.8 鉴定要求1.8.1 适用对象从事或准备从事本职业相应等级的人员。
1.8.2 申报条件1.8.2.1 初级（具备下列条件之一者）⑴经本职业初级正规培训达规定标准学时数，并取得结业证书；⑵在本职业连续见习工作2年以上。
《多功能电能表通信协议》备案文件电测量标准化技术委员会2009年9月17日根据电测量标准化技术委员会的注册备案管理办法，《多功能电能表通信协议》自2008年6月实施以来，共进行了两次备案。
此次根据国家电网公司智能电能表功能、型式、技术规范中的具体要求，再次对DL/T 645-2007通信协议内容进行扩展备案，以满足国网智能电能表的生产制造。
本文将三次备案内容按照标准格式汇总到一起，以方便使用者阅读和理解。
本文涉及内容为智能电能表远程控制、阶梯电价、日冻结、整点冻结、事件触发阀值、多功能信号输出设置、预付费、总功率因数超下限、公网通信参数设置、事件记录、月度累计电量、安全认证。
一、通信协议命令帧1. 跳合闸、报警、保电1.1 主站请求帧a) 功能：跳闸、合闸允许、报警、报警解除、保电和保电解除。
b) 控制码：C=1CHc) 数据域长度：L=08H+数据长度d) 帧格式：注1：N1为控制命令类型，N1=1AH代表跳闸，N1=1BH代表合闸允许，N1=2AH代表报警，N1=2BH代表报警解除，N1=3AH代表保电，N1=3BH代表保电解除。
N2保留。
N3～N8代表命令有效截止时间，数据格式为ssmmhhDDMMYY。
注2：本命令无须硬件配合。
注4：不带安全认证密级为02。
带安全认证密级为98，N1～Nm为密文。
1.2 从站正常应答帧a) 控制码：C=9CHb) 数据域长度：L=00Hc) 帧格式：1.3 从站异常应答帧a) 控制码：C=DCHb) 数据域长度：L=01Hc) 帧格式：2 多功能端子输出控制命令2.1主站请求帧a) 功能：设置多功能端子输出信号类别b) 控制码：C=1DHc) 数据域长度：L=01Hd) 帧格式：注1：数据域NN是多功能端子输出控制字，意义：00-时钟秒脉冲，01-需量周期，02-时段投切。
电表上电后默认输出时钟秒脉冲。
注2：本命令无须与编程键配合使用。
注3：本命令支持广播方式，无须应答。
《智能电能表信息交换安全认证技术规范》与DL/T645-2007规约交叉部分需要明确的问题1、 明确‘跳合闸、报警、保电’命令明文及密文传送时的数据顺序对于N1~Nm ： N1 N2N3~N8 XX XXYYMMDDhhmmss1 1 6* * *命令保留，默认为0 有效截止时间若明文传送，在通讯线上传输顺序为（以跳闸为例） 1A 00 ss mm hh DD MM YY若为密文传输，在送到加密机之前，数据顺序为 1A 00 YY MM DD hh mm ss经过加密后得到20个字节的密文，分别为m1~m20，其在通讯线上传输顺序为 m20 m19 …… m12、 本地费控电表两套费率表更新需要明确的地方更新原则：通过CPU 卡更新电表费率价格文件，若要实现未来某个时间启动，则必须将待更新的费率价格信息写入CPU 卡中第二套费率价格文件中，同时设置切换时间、更新标志。
通过远程更新费率价格文件，若要实现某个时间点启动，首先要查询当前电表中当前运行在第几套费率价格表，然后通过远程下发费率价格信息到电表的另外一套费率价格表中，最后设置切换时间即可。
此时ESAM 仅仅起到解密与数据验证作用。
A 、通过CPU 卡更新本地费控电表内的费率价格参数，要按照以下顺序更新B 、从远程更新本地费控电表内的费率价格参数要按照以下顺序更新：3、本地费控表编程记录说明为了全面、准确的记录编程动作，建议在安全模式下，编程信息按照以下原则记录A、插卡时的信息记录通过插卡更新参数时，要记录编程记录，信息交换安全认证规范上有详细描述。
若考虑通过规约设置参数产生编程记录重叠时，有以下几种情况。
情况1：若按下编程按键后没有通过规约下发参数，此时插入卡片更新参数，则记录一次编程记录，格式为9999XXXX。
卡片拔出后，本次编程结束。
若卡片拔出后，编程按键还是在编程状态，并且有通过规约下发的参数更改，则按新的编程记录处理。
情况2：若卡片插入前，编程按键已经按下，并且有通过规约的编程操作，插入卡片更新参数，首先将上述编程记录结束，然后在开始卡片的编程记录，卡片拔出后，卡片编程记录结束。
AMI标准体系介绍和规划国际电工委员会（IEC）是国际上两大标准化组织之一，它所制定的标准具有很高的权威性，已成为世界范围内发展贸易和进行经济技术合作共同遵循的技术依据，为世界各国普遍重视并采用。
IEC第13技术委员会（TC13）负责制定与《电能测量和负荷控制设备》专业有关的国际标准。
TC13专业的所有标准根据其类别的不同、对象的不同以及技术要求的共性及特殊性分别编入IEC 62051～IEC 62059共九个分区内,具体内容如下:①IEC 62051:GB/T 17215.1XX 交流电测量—术语②IEC 62052:GB/T 17215.2XX交流电测量设备─通用要求(包括通用的定义、要求、试验和试验条件)③IEC 62053:GB/T 17215.3XX交流电测量设备─特殊要求(按具体设备分别制定要求)④IEC 62054:GB/T 17215.4XX交流电测量设备─费率和负荷控制─特殊要求⑤IEC 62055:GB/T 17215.5XX交流电测量─付费售电系统⑥IEC 62056:GB/T 17215.6XX交流电测量─抄表,费率和负荷控制的数据交换⑦IEC 62057:GB/T 17215.7XX交流电测量─试验设备⑧IEC 62058:GB/T 17215.8XX交流电测量设备─验收检验⑨IEC 62059:GB/T 17215.9XX交流电测量设备─可信性标准信息汇总表通讯配置建议AMI 与智能家居与家庭网络（AMI 与三网）欧洲电工技术标准化委员会结构和硬件要求应用通讯鉴定设备电动汽车：IEC61851，ISO/IEC27000：国际上信息安全标准，IEC62559（能源系统发展规划要求和智能化方法）。
Q / GDW355 — 2009单相智能电能表型式规范（征求意见稿）1适用范围本标准适用于国家电网公司新订货的，用于测量频率范围为45Hz～65 Hz的单相智能电能表（以下简称电能表）。
本标准中规定了单相智能电能表的环境条件、规格要求、显示要求、外观结构、安装尺寸、材料及工艺等型式要求。
2规范性引用文件GB/Z 21192－2007 《电能表外形和安装尺寸》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件- 第11部分：测量设备》GB/T 1804-2000《一般公差未注公差的线性和角度尺寸的公差》Q/GDW 205－2008 《电能计量器具条码》Q/GDW 354－2009 《智能电能表功能规范》3规格要求3.1标准的参比电压标准的参比电压见表3-1。
表3-1标准的参比电压电能表接入线路方式参比电压（V）直接接入2203.2标准的参比电流标准的参比电流见表3-2。
表3-2标准的参比电流电能表接入方式标准值（A）直接接入5，10经互感器接入 1.53.3最大电流最大电流应是参比电流的整数倍，倍数不宜小于4倍。
3.4标准的参比频率参比频率的标准值为50Hz。
4环境条件4.1参比温度及参比相对湿度参比温度为23℃，参比相对湿度为40%～60%。
4.2工作温度范围工作温度范围见表4-1，特殊订货要求除外。
Q / GDW355 — 2009表4-1工作温度范围表规定的工作范围−25℃～60℃极限工作范围−40℃～70℃储存和运输极限范围−40℃～70℃4.3工作相对湿度不大于95%。
4.4大气压力63kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。
5显示5.1显示方式电能表采用LCD显示信息，液晶屏可视尺寸为60mm（长）×30mm（宽）；数字不小于4mm（宽）×9mm（高）；汉字不小于3mm（宽）×4mm（高）；符号不小于3mm（宽）×3mm（高）。
Q/ GDW Z ×××—200× ICS29.020备案号：CEC ××—××××备国家电网公司指导性技术文件 1级三相多功能电能表技术规范 Technical specification for class 1 polyphase multifunction Watt-hour meters 20××-××-××发布 20××-××-××实施 国家电网公司 发布Q/ GDW目次前言 (II)1总则 (1)2规范性引用文件 (1)3术语和定义 (2)4特殊资质要求 (3)5技术要求 (4)6试验项目及要求 (15)7验收要求 (21)8供货与运行质量保证要求 (24)9售后服务要求 (24)附录A试验项目明细表 (26)附录B显示项目表 (27)附录C电能表招标技术规范专用部分 (31)前言本规范根据国家电网公司规范电能表管理工作要求，结合公司系统常年运行管理的经验，参考其他相关电能表标准和规程制定而成。
本标准明确国家电网公司系统（以下简称“公司系统”）1级三相计量用电子式多功能电能表招标采购的相关要求，包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面的技术要求、验收要求以及商务、供货、质保、售后服务等。
本标准由国家电网公司营销部计量处提出并负责解释。
本标准由国家电网公司科技部归口。
本标准起草单位：中国电力科学研究院、华北电网有限公司、北京电力公司、山东电力公司、江苏电力公司、浙江电力公司、安徽电力公司、吉林电力公司、甘肃电力公司、湖北电力公司、国网电科院、国网信通公司共计13个单位。
本标准主要起草人：周宗发、杜新纲、宗建华、卢兴远、徐英辉、刘忠、许均、刘国跃、张勇红、张洪明、阳龙、王思彤、刘宣、葛得辉1总则1.1本技术规范适用于国家电网公司系统（以下简称“公司系统”）1级三相计量用多功能电能表的招标采购，它包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面的技术要求、验收要求以及商务、供货、质保、售后服务等要求。
单相智能电能表通用技术规范单相智能电能表标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表5 项目单位技术差异表（项目单位填写）”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表6 技术偏差表”外，必要时应提供相应试验报告。
目录单相智能电能表标准技术规范使用说明 (2)1 总则 (4)2 结构及其他要求 (5)2.1规格要求 (5)2.2环境条件 (6)2.3显示 (7)2.4外观结构和安装尺寸 (9)2.5材料及工艺要求 (10)2.6机械及结构要求 (12)2.7功能要求 (15)2.8电气性能要求 (18)2.9软件要求 (19)2.10元器件要求 (19)2.11可靠性要求 (19)3试验 (19)3.1电源电压影响 (19)3.2短时过电流影响 (20)3.3自热影响 (20)3.4温升影响 (20)3.5绝缘要求 (21)3.6脉冲电压 (21)3.7交流电压 (21)3.8准确度要求 (21)3.9环境温度影响 (22)3.10起动 (23)3.11潜动 (23)3.12电能表常数 (23)3.13日计时误差 (23)3.14环境温度对日计时误差的影响 (23)3.15一致性要求 (24)3.16载波通信模块要求 (24)3.17电磁兼容性 (25)3.18集中器要求 (25)4 技术服务、设计联络、工厂检验和监造 (26)4.1技术服务 (26)4.2出厂测试数据 (26)4.3设计联络会 (26)4.4工厂检验和监造 (27)5 废标条件 (27)1 总则1.1本技术规范适用于国家电网公司系统（以下简称“公司系统”）单相智能电能表的招标采购，它包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面的技术要求、验收要求以及供货、质保、售后服务等要求。
目录一、产品简介 (1)1.1 概述 (1)1.2 规格和主要参数 (1)二、外形说明及安装 (3)2.1 液晶显示及内容 (3)2.2 电表的安装及接线 (5)三、功能说明 (8)3.1 计量功能 (8)3.2 费控功能.......................................................................................................... 错误！未定义书签。
3.3 测量及监测 (8)3.4 事件记录 (8)3.5 费率、时段 (9)3.6 显示功能 (9)3.7 报警功能 (9)3.8 冻结功能 (9)3.9 计时功能 (10)3.10 脉冲输出 (10)3.11 通信接口 (10)四. 工作原理 (10)五、安装............................................................................................................................ 错误！未定义书签。
六、运输与贮存................................................................................................................ 错误！未定义书签。
七、质保期限.................................................................................................................... 错误！未定义书签。
一、产品简介1.1 概述单相智能电能表是本公司研制生产的新一代电能计量产品。
本产品采用专用大规模集成电路和SMT生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。

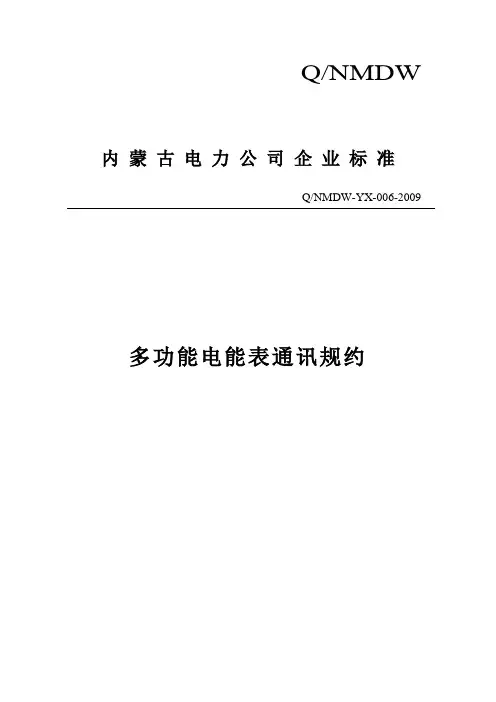

Q/NMDW 内蒙古电力公司企业标准Q/NMDW-YX-006-2009 多功能电能表通讯规约2009-4-30发布 2009-05-01实施内蒙古电力公司发布目录1 应用范围 (3)2 引用标准 (3)3 术语 (3)3.1 费率装置 (3)3.2 手持单元 (3)3.3 数据终端设备 (3)3.4 直接本地数据交换 (3)3.5 本地总线数据交换 (3)3.6 主站 (3)3.7 从站 (3)3.8 总线 (3)3.9 半双工 (3)3.10 物理层 (3)3.11 数据链路层 (3)3.12 应用层 (3)4 物理层 (3)4.1 调制型红外光接口 (4)4.2 RS-485标准串行电气接口 (4)5 链路层 (5)5.1 字节格式 (5)5.2 帧格式 (5)5.3 传输 (6)6 数据标识 (7)6.1 数据分类 (7)6.2 数据标识结构及编码 (7)6.3 数据集合 (9)7 应用层 (10)7.1 读数据 (10)7.2 写数据 (11)7.3 广播校时 (11)7.4 写设备地址 (12)7.5 修改密码 (12)7.6 最大需量清零 (12)7.7 广播冻结电量命令 (13)附录A 标准协议部分的数据标识编码 (14)表 A1 电能量数据标识编码表 (14)表 A2 最大需量数据标识编码表 (17)表 A3 最大需量发生时间数据标识编码表 (21)表 A4 变量数据标识编码表 (26)表A5 参变量数据标识编码表 (28)表 A6基波电能量数据标识编码表 (31)表 A7谐波电能量数据标识编码表 (34)附录B (38)B1电表运行状态字 (38)B2电网运行状态字 (38)B3周休状态字 (38)B4波特率特征字 (38)B5错误信息字 (38)附录C (39)扩展协议部分的数据标识编码 (39)附录D (53)负荷曲线扩展及通讯标识编码 (53)1负荷曲线 (53)1.1功能描述 (53)1.2 读负荷曲线扩展命令描述 (53)1.3 负荷曲线参数的数据标识编码 (55)附录E (56)红外通信部分的数据标识编码 (56)附录F (57)附录G (58)62次每日零点冻结电量数据通讯标识编码1 应用范围本规范规定了适用于内蒙古电力公司系统中多功能电能表的费率装置和手持单元（HHU）或其它数据终端设备进行点对点的或一终端对多台电能表进行一主多从的本地通讯接口进行数据交换的技术要求，规定了本地系统硬件和协议规范。
《多功能电能表通信协议》补充文件草稿电测量标准化技术委员会2009年8月10日本文根据国家电网公司智能电能表功能、型式、技术规范中的具体要求，在DL/T 645-2007及第一、二次注册备案文件基础上对通信协议进行修订、扩展，以满足国网智能电能表的生产制造。
本文涉及内容主要是智能电能表远程控制、阶梯电价、显示设置、日冻结、事件触发阀值、多功能信号输出设置、费控功能、功率因数超限、公网通信参数设置、事件记录。
一、远程控制1. 跳合闸、报警1.1 主站请求帧功能：跳闸、合闸允许、合闸、报警和报警解除。
控制码：C=1CH数据域长度：L=09H帧格式：注1：N1为控制命令类型，N1=1AH代表跳闸，N1=1BH代表合闸允许，N1=1CH代表合闸，N1=2AH代表报警，N1=2BH代表报警解除。
注2：本命令无须硬件配合。
1.2 从站正常应答帧控制码：C=9CH数据域长度：L=00H帧格式：1.3 从站异常应答帧控制码：C=DCH数据域长度：L=01H帧格式：参变量数据标识编码表电表运行状态字3（操作类）（第一次备案内容）电表运行特征字1（第一次备案内容）二、阶梯电价参变量数据标识编码表三、显示设置四、日冻结冻结数据标识编码表定时冻结数据模式字注：0代表不记录此类数据，1代表记录此类数据。
注：0代表不记录此类数据，1代表记录此类数据。
注：0代表不记录此类数据，1代表记录此类数据。
周期冻结数据模式字（整点冻结）注：0代表不记录此类数据，1代表记录此类数据。
日冻结数据模式字注：0代表不记录此类数据，1代表记录此类数据。
五、事件触发阀值参变量数据标识编码表六、多功能信号输出设置参变量数据标识编码表七、费控功能八、功率因数超限事件记录数据标识编码表九、公网通信参数设置十、事件记录。
智能电能表招标技术规范通用部分—单相签章版HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】国家电网公司物资采购标准（电能表卷单相智能电能表册）单相智能电能表通用技术规范（编号：a0）国家电网公司二〇一〇年二月本规范对应的专用技术规范目录单相智能电能表标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表5 项目单位技术差异表（项目单位填写）”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表6 技术偏差表”外，必要时应提供相应试验报告。
目录单相智能电能表标准技术规范使用说明..............................................1 总则 .........................................................................2 结构及其他要求................................................................规格要求 .....................................................................环境条件 .....................................................................显示.........................................................................外观结构和安装尺寸 ...........................................................材料及工艺要求 ...............................................................机械及结构要求 ...............................................................功能要求 .....................................................................电气性能要求 .................................................................软件要求 .....................................................................元器件要求 ...................................................................可靠性要求 ...................................................................3试验..........................................................................电源电压影响 .................................................................短时过电流影响 ...............................................................自热影响 .....................................................................温升影响 .....................................................................绝缘要求 .....................................................................脉冲电压 .....................................................................交流电压 .....................................................................准确度要求 ...................................................................环境温度影响 .................................................................起动.........................................................................潜动.........................................................................电能表常数 ...................................................................日计时误差 ...................................................................环境温度对日计时误差的影响 ...................................................一致性要求 ...................................................................载波通信模块要求 .............................................................电磁兼容性 ...................................................................集中器要求 ...................................................................4 技术服务、设计联络、工厂检验和监造 ...........................................技术服务......................................................................出厂测试数据..................................................................设计联络会....................................................................工厂检验和监造................................................................5 废标条件......................................................................1 总则本技术规范适用于国家电网公司系统（以下简称“公司系统”）单相智能电能表的招标采购，它包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面的技术要求、验收要求以及供货、质保、售后服务等要求。
山东电力集团公司单相电能表检定装置技术规范（试行）2009-10-10发布2009-10-10实施山东电力集团公司发布山东电力集团公司0.1级单相电能表检定装置技术规范 2009年10月目录前言 (2)1. 总则 (2)2. 主要技术依据和引用标准 (2)3. 技术要求 (3)3.1 装置的构成 (3)3.2 基本要求 (3)3.2.1 台体 (3)3.2.2 校表数量 (3)3.2.3 基本尺寸要求 (3)3.2.4 电流短接方式 (3)3.2.5 附台 (3)3.2.6 电流、电压以及辅助接线导线要求 (3)3.2.7 安全、接地要求 (3)3.2.8 外观要求 (3)3.3 技术指标 (3)3.4 装置功能 (4)3.4.1 电能表检定功能 (4)3.4.2 装置对被检电能表功能符合性检查的功能 (5)3.4.3 装置应满足的其它功能 (7)3.4.4 计算机与软件要求 (7)4. 供货与运行质量保证要求 (7)4.1 寿命要求 (7)4.2 其他要求 (7)4.2.1 包装运输 (7)4.2.2 主要元器件更改 (7)4.2.3 通信服务 (7)4.2.4 检测报告 (7)4.2.5 技术资料 (8)4.2.6 附件 (8)5. 验收要求 (8)6. 售后服务要求 (8)6.1 质量保证 (8)6.2 产品技术服务要求 (8)前言为适应电力市场的发展需要，规范和统一山东电力集团公司系统单相电能表检定装置的订货，采用较严格订货技术条件提高单相电能表检定装置的技术水平，保证电能计量标准装置的准确、稳定、可靠、统一而制订。
1. 总则本技术条件仅适用于山东电网对0.1级单相有功电能表检定装置订货以及验收。
本技术条件是在国家和行业有关技术标准的基础上，结合国家电网公司《单相智能电能表技术规范》，根据本公司的实际需要提出的附加要求。
本技术条件中未作明确规定的内容，必须完全符合以下引用标准的要求。
（这些标准重新修订后，应以其最新版本为准）。
用电环节xx内容主要包括：一、电动汽车充放电站关键技术贯彻落实国家能源发展战略，高度重视发展清洁能源，深入研究清洁能源发电技术、清洁能源发电并网技术、清洁电力存储及运行调节技术，促进我国清洁能源的规模化发展，最大程度利用各种清洁能源，实现能源变革，为经济社会可持续发展提供更加安全、更加优质的能源供应。
进行的电动汽车充放电站建设基础研究与试点工程，研究在风能、太阳能邓奇特清洁能源向电网供电不稳定同时，当电动汽车数量达到一定程度，由电动汽车充放电站进行补充；研究摸索应用电动汽车的剩余能源进行反馈电网的技术可行性、根据电动汽车使用的需要进行能源供给模式充放电站的建站标准的研究与样板站的建设；研究家庭、单位使用的电动汽车在低谷充电，高峰阶段进行供电，减缓电网负荷压力；研究电动汽车电池容量下降达一定阶段，将其重新组合，构成充新的电力能源储备。
面对电动汽车的快速发展，大功率动力电池智能充电机以及充电算法的研究显得愈加重要。
本文研制了智能充电机系统，开发了恒流、恒压以、智能充电算法及电力能源转化储备。
试验测试结果表明，充电机较好的实现了恒流限压、恒压限流、智能充电以及放电等功能。
目前我国电动汽车研究已取得阶段性成果，已经完成了电动轿车、电动中型客车和电动大型客车的开发工作。
在我国大中城市都普遍存在着十分严重的交通问题和汽车尾气排放污染问题，电动汽车是一种非常理想的中速和短途的日常公共交通工具，因此在我国有着得天独厚的发展条件和广阔的应用前景。
根据欧美和日本等先进国家的经验，在进行电动汽车的开发和制造的同时，必须开发电动汽车公共充电站和进行电动汽车示范工程建设，为电动汽车的推广使用积累经验。
在城市繁忙地段开辟电动汽车交通线，进行电动汽车的推广示范是一项很有意义的工作，为了作好这项工作，就必须进行电动汽车充电机及其充电管理系统的开发。
随着电动汽车研究的深入，对于电动汽车用电池充电器有了一定的需求，因为这是一个比较新的应用领域，开发者主要集中在一些科研单位或大学中。
