单相智能电能表自动化检定装置技术规范书1. 引言本技术规范书旨在规范单相智能电能表自动化检定装置的设计、制造、使用和维护，以确保其性能稳定可靠，满足相关技术要求和标准，并提高电能表检定的效率和准确性。
2. 术语和定义2.1 单相智能电能表：指用于测量、计量和记录单相电能消耗的智能电子设备。
2.2 自动化检定装置：指用于对单相智能电能表进行自动化检定的设备，包括硬件和软件系统。
2.3 技术规范书：指对特定技术领域的设备、系统或工作进行规范和要求的文件。
3. 设计要求3.1 硬件设计要求3.1.1 自动化检定装置应具备稳定可靠的硬件结构，能够适应各种工作环境和操作条件。
3.1.2 自动化检定装置应具备高精度的电能表检定功能，能够满足各种精度要求。
3.1.3 自动化检定装置应具备良好的用户界面和操作体验，方便操作人员进行操作和管理。
3.1.4 自动化检定装置应具备数据存储和传输功能，能够对检定结果进行记录和报告生成。
3.2 软件设计要求3.2.1 自动化检定装置的软件系统应具备稳定可靠的运行性能，能够保证检定过程的准确性和稳定性。
3.2.2 自动化检定装置的软件系统应具备完善的数据管理和分析功能，能够对检定数据进行存储、分析和统计。
3.2.3 自动化检定装置的软件系统应具备友好的用户界面和操作逻辑，方便操作人员进行操作和管理。
3.2.4 自动化检定装置的软件系统应具备数据传输和共享功能，能够与其他系统进行数据交互和共享。
4. 制造要求4.1 制造工艺要求4.1.1 制造过程应符合相关的质量管理体系要求，确保产品的质量稳定可靠。
4.1.2 制造过程应具备良好的工艺控制和质量控制措施，确保产品的一致性和稳定性。
4.1.3 制造过程应具备完善的检测和测试手段，能够对产品进行全面的检测和测试。
4.2 产品标识和包装要求4.2.1 产品应具备清晰的标识和标志，包括产品型号、规格、生产日期等信息。
4.2.2 产品应具备合适的包装，能够保护产品免受运输和储存过程中的损坏。

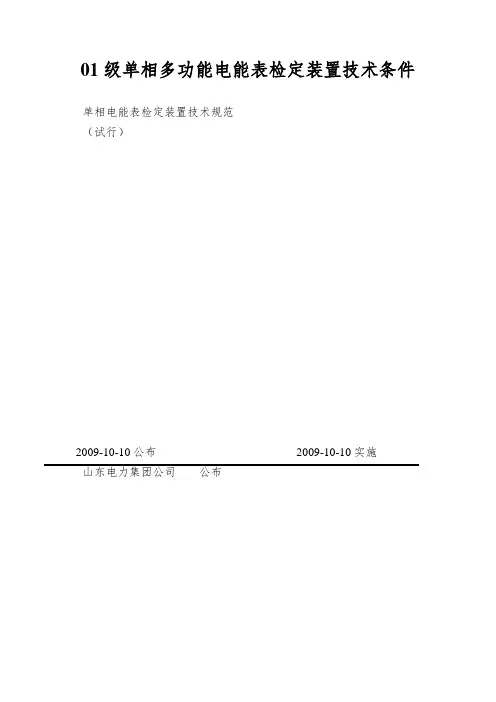

01级单相多功能电能表检定装置技术条件单相电能表检定装置技术规范（试行）2009-10-10公布2009-10-10实施山东电力集团公司公布目录前言 31. 总则32. 要紧技术依据和引用标准33. 技术要求43.1 装置的构成 43.2 差不多要求 43.2.1 台体43.2.2 校表数量43.2.3 差不多尺寸要求43.2.4 电流短接方式53.2.5 附台53.2.6 电流、电压以及辅助接线导线要求53.2.7 安全、接地要求53.2.8 外观要求53.3 技术指标53.4 装置功能 63.4.1 电能表检定功能63.4.2 装置对被检电能表功能符合性检查的功能7 3.4.3 装置应满足的其它功能113.4.4 运算机与软件要求124. 供货与运行质量保证要求124.1 寿命要求124.2 其他要求124.2.1 包装运输124.2.2 要紧元器件更换124.2.3 通信服务124.2.4 检测报告134.2.5 技术资料134.2.6 附件135. 验收要求136. 售后服务要求 136.1 质量保证136.2 产品技术服务要求 13前言为适应电力市场的进展需要，规范和统一山东电力集团公司系统单相电能表检定装置的订货，采纳较严格订货技术条件提升单相电能表检定装置的技术水平，保证电能计量标准装置的准确、稳固、可靠、统一而制订。
1. 总则本技术条件仅适用于山东电网对0.1级单相有功电能表检定装置订货以及验收。
本技术条件是在国家和行业有关技术标准的基础上，结合国家电网公司《单相智能电能表技术规范》，按照本公司的实际需要提出的附加要求。
本技术条件中未作明确规定的内容，必须完全符合以下引用标准的要求。
（这些标准重新修订后，应以其最新版本为准）。
以鲁电集团营[2004]197号文公布的（附件4）《0.2级单相电能表检定装置技术条件》同时作废。
2. 要紧技术依据和引用标准GB/T 11150-2001《电能表检验装置》GB/T 15284-2002《多费率电能表专门要求》GB/T 17215.321-2008《交流电测量设备专门要求-第21部分静止式有功电能表（1级和2级）》GB/T 17215.211-2006《交流电测量设备通用要求试验和试验条件-第1 1部分：测量设备》GB/T18460-2001《IC卡预付费售电系统第1部分总则》GB/T18460-2001《IC卡预付费售电系统第2部分IC卡及治理》GB/T18460-2001《IC卡预付费售电系统第3部分预付费电度表》JJG307-2006《机电式交流电能表》JJG 596-1999《电子式电能表》JJG 597-89《交流电能表检定装置》JJG 1036-1993《交流电能表检定装置试验规范》DL 460-2007《电能表检定装置检定规程》DL/T 585-1995《电子式标准电能表技术条件》DL/T 614-2007《多功能电能表》DL/T 645-2007《多功能电能表通信协议》DL/T731-2000《电能表测量用误差运算器》DL/T732-2000《电能表测量用光电采样器》DL/T 830-2002《静止式单相交流有功电能表使用导则》DL/T 698-1999《低压电力用户集中抄表系统技术条件》DL/T 830-2002《静止式单相交流有功电能表使用导则》Q/GDW 205-2008《电能计量器具条码》Q/GDW 364-2009《单相智能电能表技术规范》Q/GDW 355-2009《单相智能电能表型式规范》Q/GDW 354-2009《智能电能表功能规范》Q/GDW 365-2009《智能电能表信息交换安全认证技术规范》山东电力集团公司《单相电子式电能表订货技术条件》山东电力集团公司《山东电力集团公司预付费电能表售电系统规范》符合最新版本的国家标准及电力行业标准，若其中某一指标在各标准有不同规定时，应取技术指标的高值。

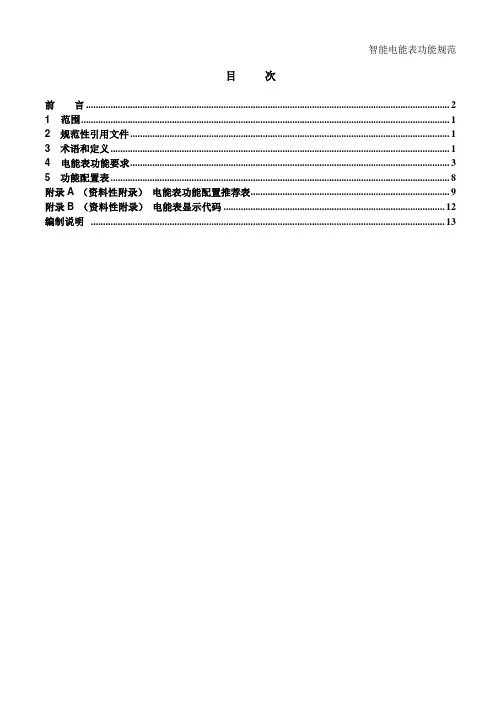

目次前言 (2)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4电能表功能要求 (3)5功能配置表 (8)附录A （资料性附录）电能表功能配置推荐表 (9)附录B （资料性附录）电能表显示代码 (12)编制说明 (13)前言在国家电网公司“计量、抄表和收费标准化建设研究”项目成果的基础上，按照统一加强智能电网建设的总体要求，结合国内外计量、通信技术现状以及公司系统生产、经营、管理对电能表的基本要求，国家电网公司组织编制了智能电能表系列标准。
本系列标准包括《智能电能表功能规范》、《单相智能电能表型式规范》、《三相智能电能表型式规范》、《0.2S级三相智能电能表技术规范》、《0.5S级三相智能电能表技术规范》、《0.5S级三相费控智能电能表（无线）技术规范》、《1级三相费控智能电能表（无线）技术规范》、《1级三相费控智能电能表（载波）技术规范》、《1级三相费控智能电能表技术规范》、《1级三相智能电能表技术规范》、《单相智能电能表技术规范》、《智能电能表信息交换安全认证技术规范》等12个标准。
标准编制参考了有关标准、规程、规范。
本标准对各类智能电能表的通用功能进行了规范和统一，涉及点能量计量、防窃电、实时监测、信息交互、自动控制等内容，基本满足“信息化、自动化、互动化、”的要求。
本标准是各类智能电能表功能部分的基础，其他标准应与本标准保持一致，并在本标准基础上丰富、完善。
本标准由国家电网公司科技部归口。
本标准由国家电网公司营销部提出并负责解释。
本标准起草单位：中国电力科学研究院、河南省电力公司、华北电网有限公司、北京市电力公司、山东电力集团公司、江苏省电力公司、浙江省电力公司、安徽省电力公司、吉林省电力有限公司、甘肃省电力公司、湖北省电力公司、国网电力科学研究院、国网信息通信有限公司共计13个单位。
本标准主要起草人：宗建华、卢兴远、周宗发、徐英辉、杜新纲、葛得辉、刘忠、许钧、姜洪浪、刘国跃、张勇红、张洪明、阳龙。

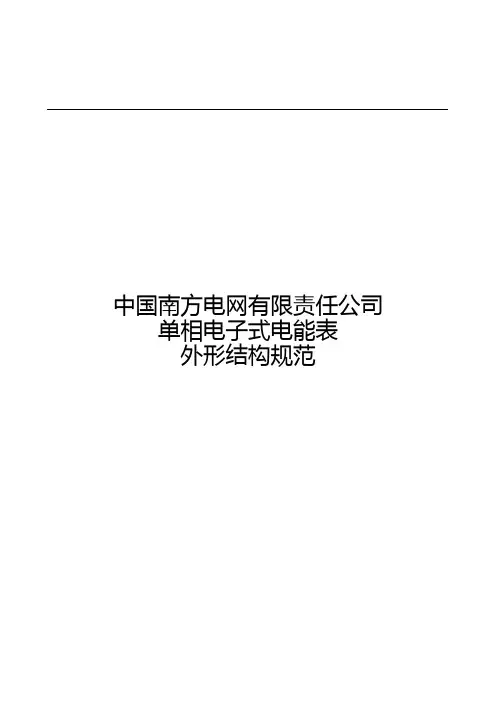

中国南方电网有限责任公司单相电子式电能表外形结构规范目录前言.............................................................................................................................. 错误！未定义书签。
1适用范围 (1)2规范性引用文件 (1)3外观结构、安装尺寸图及颜色 (1)4材料及工艺要求 (1)4.1 表座 (1)4.2 表盖 (2)4.3 端子座及接线端子 (2)4.4 封印、表壳螺丝及封印螺丝 (2)4.5 端子盖 (3)4.6 铭牌 (3)4.7 条形码要求 (3)4.8 编程开关 (3)4.9 载波模块结构和尺寸要求 (3)附录A 单相智能电能表尺寸图 (4)附录B 单相智能载波电能表尺寸图 (13)附录C接线端子尺寸简图 (18)附录D电能表端子接线图............................................................................................ 错误！未定义书签。
附录E 单相智能电能表载波通信模块结构要求 (20)1范围本规范适用于南方电网公司使用的单相电子式电能表系列，包括RS-485接口单相电子式电能表、单相电子式电能表(载波)、单相费控电能表。
本规范中规定了单相电子式电能表系列的环境条件、外观结构、安装尺寸、材料及工艺等型式要求。
凡本标准中未述及，但在有关国家、电力行业或IEC等标准中做了规定的条文，应按相应标准执行。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
单相智能电能表检验装置（12-48表位）（装置所配标准表）一、技术标准与规程本装置符合下列国家和行业标准及相关的计量检定规程的要求: JJG597-2005《交流电能表检定装置检定规程》DL/T460-2005《电能表检定装置检定规程》GB/T11150-2001《电能表检验装置》JJG596-1999《电子式电能表检定规程》JJG307-2006《交流电能表检定规程》DL/T585-1995《电子式标准电能表技术条件》DL/T614-2007《多功能电能表》DL/T645-2007《多功能电能表通信规约》Q/GDW 354-2009《智能电能表功能规范》Q/GDW 364-2009《单相智能电能表技术规范》Q/GDW 365-2009《智能电能表信息交换安全认证技术规范》一、技术条件1.一般使用条件1.1环境条件使用环境温度：23℃±1℃；使用环境湿度：40%～60%R.Ｈ.；1.2电源单相：AC220V±33V；频率：50±2.5Hz2.技术指标2.1 装置准确度等级：0.05级/0.1级/0.2级2.2 输出电压：量程：220V调节范围：0~120%调节细度：优于0.01%输出稳定度：≤0.03%/3分钟输出失真度：≤0.5%输出容量：15VA/表位负载特性：阻性、感性和容性容性负载：小于0.47uF/表位谐波输出：2~21次谐波，含量≤40%；2.3 输出电流：量程：1mA、10mA、0.1A、0.25A、1A、2.5A、5A、10A、25A、50A、100A 调节范围：0~120%，最大输出电流：120A调节细度：优于0.01%输出稳定度：≤0.03%/3分钟输出失真度：≤0.5%最大输出容量：1500VA负载特性：阻性、感性启动电流输出：0.1mA(最小)，准确度：≤5%谐波输出：2~21次谐波，含量≤40%；偶次谐波（波群控制）；奇次谐波（可控硅波形）；2.4 输出功率：稳定度：≤0.05%/2分钟，起动功率：准确度≤5%；2. 5 输出相位：调节范围：0~359.99°，调节细度：0.01°2. 6输出频率：调节范围：45~65Hz，调节细度：优于0.01 Hz2. 7装置配置：1)标准电能表配置：JZ-3030，准确度等级：0.05 0.1 级；电流输入范围：10mA~120A；电压输入范围：40~480V2)挂表数量：12~48表位3)输入输出接口：a)每个表位提供光电采样器/脉冲信号兼容输入接口；b)每个表位配置多路脉冲选择器，提供正反向有无功、需量周期信号、时段投切信号、时钟信号输入端口；c)每个表位具有跳闸信号检测功能(分为单点输出220V和一组常开或常闭触点)；d)每个表位提供1路独立RS-485通讯口（可选择单串口、多路串口）；4)监视仪表：从标准表读出5)误差处理系统：a)每个表位配置独立的误差处理器b)误差显示位数：6位c)脉冲错接线输入保护6)JZ-SZ100高精度时钟测试仪：准确度：2×10-7/S；7)装置配置国网费控测试功能；8)机械结构a)台体采用一体式全铝结构，考虑电脑放置位置；b)挂表架采用铝合金材料制成，挂表方式采用铝合金表托；c)台面板采用防火防热材料，上敷绝缘垫；9)其它：a)装置配置有方便检定用的电流接线柱b)装置配置大电流短接线c)装置每个表位配置1套RS-485线和1套多功能脉冲线d)装置配置有急停开关e)操作方式：可采用台体键盘操作或PC机操作二、台体基本功能1.可同时检定相同规格、不同常数的各种单相电能表（电子式、感应式有功电能表）。
单相智能电能表自动化检定装置技术规范书一、引言单相智能电能表自动化检定装置是一种用于对单相智能电能表进行自动化检定和校准的设备。
本技术规范书旨在规范单相智能电能表自动化检定装置的技术要求和测试方法，确保其性能稳定、可靠，并满足相关标准和规定的要求。
二、术语和定义1. 单相智能电能表：指用于测量单相电能消耗的电能表，具备智能功能，能够实现远程抄表、远程控制等功能。
2. 自动化检定装置：指用于对电能表进行自动化检定和校准的设备，能够实现自动化测试、数据分析和结果判定等功能。
三、技术要求1. 检定精度1.1 电能示值误差检定精度：自动化检定装置对单相智能电能表的电能示值误差检定精度应符合国家标准和相关规定的要求。
1.2 功率因数检定精度：自动化检定装置对单相智能电能表的功率因数检定精度应符合国家标准和相关规定的要求。
1.3 需量检定精度：自动化检定装置对单相智能电能表的需量检定精度应符合国家标准和相关规定的要求。
2. 测试功能2.1 电能示值误差测试：自动化检定装置应能够对单相智能电能表的电能示值误差进行测试，并能够自动计算和记录测试结果。
2.2 功率因数测试：自动化检定装置应能够对单相智能电能表的功率因数进行测试，并能够自动计算和记录测试结果。
2.3 需量测试：自动化检定装置应能够对单相智能电能表的需量进行测试，并能够自动计算和记录测试结果。
3. 检定过程控制3.1 自动化程度：自动化检定装置应具备较高的自动化程度，能够实现自动化测试、数据分析和结果判定等功能，减少人工干预。
3.2 测试流程控制：自动化检定装置应能够根据不同的单相智能电能表型号和检定要求，灵活调整测试流程，确保测试过程的准确性和可靠性。
3.3 数据管理：自动化检定装置应能够对测试数据进行管理和存储，包括测试结果、测试时间、测试参数等信息，方便后续数据分析和查询。
四、测试方法1. 校准装置1.1 校准源：自动化检定装置应配备可靠的校准源，能够提供稳定、准确的电能示值和功率因数等校准信号。
目录一、产品简介....................................................................................................................... 错误!未定义书签。
1.1 概述....................................................................................................................... 错误!未定义书签。
1.2 规格和主要参数................................................................................................... 错误!未定义书签。
二、外形说明及安装........................................................................................................... 错误!未定义书签。
2.1 液晶显示及内容................................................................................................. 错误!未定义书签。
2.2 电表的安装及接线............................................................................................. 错误!未定义书签。
三、功能说明....................................................................................................................... 错误!未定义书签。
Q / GDW355 — 2009单相智能电能表型式规范（征求意见稿）1适用范围本标准适用于国家电网公司新订货的，用于测量频率范围为45Hz～65 Hz的单相智能电能表（以下简称电能表）。
本标准中规定了单相智能电能表的环境条件、规格要求、显示要求、外观结构、安装尺寸、材料及工艺等型式要求。
2规范性引用文件GB/Z 21192－2007 《电能表外形和安装尺寸》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件- 第11部分：测量设备》GB/T 1804-2000《一般公差未注公差的线性和角度尺寸的公差》Q/GDW 205－2008 《电能计量器具条码》Q/GDW 354－2009 《智能电能表功能规范》3规格要求3.1标准的参比电压标准的参比电压见表3-1。
表3-1标准的参比电压电能表接入线路方式参比电压（V）直接接入2203.2标准的参比电流标准的参比电流见表3-2。
表3-2标准的参比电流电能表接入方式标准值（A）直接接入5，10经互感器接入 1.53.3最大电流最大电流应是参比电流的整数倍，倍数不宜小于4倍。
3.4标准的参比频率参比频率的标准值为50Hz。
4环境条件4.1参比温度及参比相对湿度参比温度为23℃，参比相对湿度为40%～60%。
4.2工作温度范围工作温度范围见表4-1，特殊订货要求除外。
Q / GDW355 — 2009表4-1工作温度范围表规定的工作范围−25℃～60℃极限工作范围−40℃～70℃储存和运输极限范围−40℃～70℃4.3工作相对湿度不大于95%。
4.4大气压力63kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。
5显示5.1显示方式电能表采用LCD显示信息，液晶屏可视尺寸为60mm（长）×30mm（宽）；数字不小于4mm（宽）×9mm（高）；汉字不小于3mm（宽）×4mm（高）；符号不小于3mm（宽）×3mm（高）。
单相智能电能表自动化检定装置技术规范书一、引言单相智能电能表自动化检定装置是用于对单相智能电能表进行自动化检定的设备。
本技术规范书旨在规范单相智能电能表自动化检定装置的设计、制造和使用，确保装置的性能和精度达到国家标准要求，提高电能计量检定的准确性和效率。
二、术语和定义2.1 单相智能电能表自动化检定装置：指用于对单相智能电能表进行自动化检定的设备，包括硬件设备和软件系统。
2.2 检定装置控制软件：指用于控制单相智能电能表自动化检定装置工作的软件系统，包括界面、数据处理和通信功能。
2.3 检定装置硬件设备：指用于支持单相智能电能表自动化检定装置工作的硬件组成部分，包括传感器、通信模块和电源等。
三、技术要求3.1 检定装置控制软件要求3.1.1 界面设计：界面设计应简洁、直观，操作方便。
应具备参数设置、数据显示、结果分析和报告生成等功能。
3.1.2 数据处理：软件应能够准确读取单相智能电能表的检定数据，并进行数据处理和分析，包括计算误差、相位差和频率偏差等。
3.1.3 通信功能：软件应支持与单相智能电能表进行通信，能够读取和写入电能表的相关参数和数据。
3.2 检定装置硬件设备要求3.2.1 传感器：传感器应具备高精度、高稳定性，能够准确测量电能表的电流、电压和功率等参数。
3.2.2 通信模块：通信模块应支持多种通信协议，能够与单相智能电能表进行可靠的通信。
3.2.3 电源：电源应稳定可靠，能够满足检定装置的工作需求。
四、性能指标4.1 检定装置控制软件性能指标4.1.1 精度要求：软件应能够实现对单相智能电能表的准确检定，误差不超过国家标准规定的限值。
4.1.2 响应时间：软件的响应时间应快速，能够及时显示和处理检定数据。
4.1.3 数据存储：软件应具备数据存储功能，能够保存检定数据和结果。
4.2 检定装置硬件设备性能指标4.2.1 传感器精度：传感器的测量精度应符合国家标准要求。
4.2.2 通信模块可靠性：通信模块应具备稳定的通信性能，能够实现与单相智能电能表的可靠通信。
前言在国家电网公司“计量、抄表和收费标准化建设研究”项目成果的基础上，按照统一加强智能电网建设的总体要求，结合国内外计量、通信技术现状以及公司系统生产、经营、管理对电能表的基本要求，国家电网公司组织编制了智能电能表系列标准。
本系列标准包括《智能电能表功能规范》、《单相智能电能表型式规范》、《三相智能电能表型式规范》、《0.2S级三相智能电能表技术规范》、《0.5S级三相智能电能表技术规范》、《0.5S级三相费控智能电能表（无线）技术规范》、《1级三相费控智能电能表（无线）技术规范》、《1级三相费控智能电能表（载波）技术规范》、《1级三相费控智能电能表技术规范》、《1级三相智能电能表技术规范》、《单相智能电能表技术规范》、《智能电能表信息交换安全认证技术规范》等12个标准。
标准编制参考了有关标准、规程、规范。
本标准以《智能电能表功能规范》、《三相智能电能表型式规范》、《智能电能表信息交换安全认证技术规范》为基础，对1级三相费控智能电能表（载波）的技术要求、检验规则以及运行质量管理等要求做了进一步的规定。
本标准是公司系统1级三相费控智能电能表（载波）招标采购、检验验收及质量监督等工作的技术依据。
本标准由国家电网公司科技部归口。
本标准由国家电网公司营销部提出并负责解释。
本标准起草单位：中国电力科学研究院、河南省电力公司、华北电网有限公司、北京市电力公司、山东电力集团公司、江苏省电力公司、浙江省电力公司、安徽省电力公司、吉林省电力有限公司、甘肃省电力公司、湖北省电力公司、国网电力科学研究院、国网信息通信有限公司共计13个单位。
本标准主要起草人：宗建华、卢兴远、周宗发、徐英辉、杜新纲、葛得辉、刘忠、许钧、刘国跃、郜波、张勇红、张洪明、申洪涛、孟宇、阳龙、王思彤、刘宣。
1级三相费控智能电能表（载波）技术规范1范围1.1本标准适用于公司系统1级三相费控智能电能表（载波）（以下简称“电能表”）的招标、检验、验收等工作，它包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面的技术要求、检验规则以及运行质量管理等要求。
ICS××.××备案号：CEC ×× ×××Q/GDW 国家电网公司企业标准Q / GDW380.1—2009 电力用户用电信息采集系统管理规范第一部分：主站建设规范power user electric energy data acquisition system management specificationPart 1:master station construction2009-××-××发布2009-××-××实施国家电网公司发布Q / GDW380.1 —2009目次1 总则 (1)1.1 编制目的 (1)1.2 编制依据 (1)1.3 适用范围 (1)2 职责分工 (1)2.1 国网公司 (1)2.2 网省公司 (1)2.3 地市公司 (1)3 建设管理 (1)3.1 建设内容 (1)3.2 主站设计 (2)3.3 设备管理 (3)3.4 建设实施 (3)4 验收 (4)IQ / GDW 380.1 —2009II前言按照坚强智能电网建设的总体要求，保证智能电网建设规范有序推进，实现电力用户用电信息采集系统建设“全覆盖、全采集、全预付费”的总体目标，规范统一用电信息采集系统及主站、采集终端、通信单元的功能配置、型式结构、性能指标、通信协议、安全认证、检验方法、建设及运行管理等。
在国家电网公司“电力用户用电信息采集系统建设研究”项目研究成果基础上，国家电网公司营销部组织对国内外采集系统建设应用现状进行调研和分析，并充分结合通信技术、微处理器技术、制造工艺等技术的发展，全面梳理国内外用电信息采集系统相关技术标准，制定了《电力用户用电信息采集系统》系列标准。
本部分是《电力用户用电信息采集系统》系列标准之一，本部分规定了用电信息采集系统主站建设管理相关职责及内容。
智能电能表招标技术规范通用部分—单相签章版HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】国家电网公司物资采购标准（电能表卷单相智能电能表册）单相智能电能表通用技术规范（编号：a0）国家电网公司二〇一〇年二月本规范对应的专用技术规范目录单相智能电能表标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表5 项目单位技术差异表（项目单位填写）”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表6 技术偏差表”外，必要时应提供相应试验报告。
目录单相智能电能表标准技术规范使用说明..............................................1 总则 .........................................................................2 结构及其他要求................................................................规格要求 .....................................................................环境条件 .....................................................................显示.........................................................................外观结构和安装尺寸 ...........................................................材料及工艺要求 ...............................................................机械及结构要求 ...............................................................功能要求 .....................................................................电气性能要求 .................................................................软件要求 .....................................................................元器件要求 ...................................................................可靠性要求 ...................................................................3试验..........................................................................电源电压影响 .................................................................短时过电流影响 ...............................................................自热影响 .....................................................................温升影响 .....................................................................绝缘要求 .....................................................................脉冲电压 .....................................................................交流电压 .....................................................................准确度要求 ...................................................................环境温度影响 .................................................................起动.........................................................................潜动.........................................................................电能表常数 ...................................................................日计时误差 ...................................................................环境温度对日计时误差的影响 ...................................................一致性要求 ...................................................................载波通信模块要求 .............................................................电磁兼容性 ...................................................................集中器要求 ...................................................................4 技术服务、设计联络、工厂检验和监造 ...........................................技术服务......................................................................出厂测试数据..................................................................设计联络会....................................................................工厂检验和监造................................................................5 废标条件......................................................................1 总则本技术规范适用于国家电网公司系统（以下简称“公司系统”）单相智能电能表的招标采购，它包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面的技术要求、验收要求以及供货、质保、售后服务等要求。
Q / GDW 212 — 2008国家电网公司企业标准1级三相费控智能电能表技术规范宣贯材料200×-××-××发布200×-××-××实施国家电网公司发布Q / GDW 362—2009IQ / GDW 362—2009前言在国家电网公司“计量、抄表和收费标准化建设研究”项目成果的基础上，按照统一坚强智能电网建设的总体要求，结合国内外计量、通信技术现状以及公司系统生产、经营、管理对电能表的基本要求，国家电网公司组织编制了智能电能表系列标准。
本系列标准包括《智能电能表功能规范》、《单相智能电能表型式规范》、《三相智能电能表型式规范》、《0.2S级三相智能电能表技术规范》、《0.5S级三相智能电能表技术规范》、《0.5S级三相费控智能电能表（无线）技术规范》、《1级三相费控智能电能表（无线）技术规范》、《1级三相费控智能电能表（载波）技术规范》、《1级三相费控智能电能表技术规范》、《1级三相智能电能表技术规范》、《单相智能电能表技术规范》、《智能电能表信息交换安全认证技术规范》等12个标准。
标准编制参考了有关标准、规程、规范。
本标准以《智能电能表功能规范》、《三相智能电能表型式规范》、《智能电能表信息交换安全认证技术规范》为基础，对1级三相费控智能电能表的技术要求、检验规则以及运行质量管理等要求做了进一步的规定。
本标准是公司系统1级三相费控智能电能表招标采购、检验验收及质量监督等工作的技术依据。
本标准由国家电网公司营销部提出并负责解释。
本标准由国家电网公司科技部归口。
本标准起草单位：中国电力科学研究院、河南省电力公司、华北电网有限公司、北京市电力公司、山东电力集团公司、江苏省电力公司、浙江省电力公司、安徽省电力公司、吉林省电力有限公司、甘肃省电力公司、湖北省电力公司、国网电力科学研究院、国网信息通信有限公司共计13个单位。
Q / GDW355 — 2009单相智能电能表型式规范（征求意见稿）1适用范围本标准适用于国家电网公司新订货的，用于测量频率范围为45Hz～65 Hz的单相智能电能表（以下简称电能表）。
本标准中规定了单相智能电能表的环境条件、规格要求、显示要求、外观结构、安装尺寸、材料及工艺等型式要求。
2规范性引用文件GB/Z 21192－2007 《电能表外形和安装尺寸》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件- 第11部分：测量设备》GB/T 1804-2000《一般公差未注公差的线性和角度尺寸的公差》Q/GDW 205－2008 《电能计量器具条码》Q/GDW 354－2009 《智能电能表功能规范》3规格要求3.1标准的参比电压标准的参比电压见表3-1。
表3-1标准的参比电压电能表接入线路方式参比电压（V）直接接入2203.2标准的参比电流标准的参比电流见表3-2。
表3-2标准的参比电流电能表接入方式标准值（A）直接接入5，10经互感器接入 1.53.3最大电流最大电流应是参比电流的整数倍，倍数不宜小于4倍。
3.4标准的参比频率参比频率的标准值为50Hz。
4环境条件4.1参比温度及参比相对湿度参比温度为23℃，参比相对湿度为40%～60%。
4.2工作温度范围工作温度范围见表4-1，特殊订货要求除外。
Q / GDW355 — 2009表4-1工作温度范围表规定的工作范围−25℃～60℃极限工作范围−40℃～70℃储存和运输极限范围−40℃～70℃4.3工作相对湿度不大于95%。
4.4大气压力63kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。
5显示5.1显示方式电能表采用LCD显示信息，液晶屏可视尺寸为60mm（长）×30mm（宽）；数字不小于4mm（宽）×9mm（高）；汉字不小于3mm（宽）×4mm（高）；符号不小于3mm（宽）×3mm（高）。
－常温型LCD的性能应不低于FSTN类型的材质，其工作温度范围为-25 ℃～＋80℃；－低温型LCD的性能应不低于HTN类型的材质，其工作温度范围为-40℃～＋70℃；－LCD应具有高对比度；－LCD应具有宽视角，即视线垂直于液晶屏正面，上下视角应不小于±60º；－LCD的偏振片应具有防紫外线功能；－LCD显示的显示内容参见图5-1，图中各图形、符号的说明参见表5-1；不同类型电能表可以根据需要选择相应的显示内容。
图5-1单相智能电能表LCD显示界面参考图说明：LCD显示界面信息的排列位置为示意位置，可根据用户需要调整。
Q / GDW355 — 2009表5-1单相智能电能表LCD各图形、符号说明"5.2显示要求a）电能表至少应能显示以下信息：1）当月和上月月度累计用电量；2）本次购电金额；3）当前剩余金额；4）各费率累计电能量示值和总累计电能量示值；5）插卡及通信状态提示；6）表地址。
b）有功电能量显示单位为千瓦时（kWh），显示位数为8位，含2位小数；只显示有效位。
Q / GDW355 — 2009c）剩余金额显示单位是元；显示位数为8位，含2位小数，只显示有效位。
d）具体显示内容及代码要求参见《智能电能表功能规范》附录Ｂ。
5.3指示灯电能表使用高亮、长寿命LED作为指示灯，各指示灯的布置位置参照附录中电能表外观简图，并要求如下：－脉冲指示灯：红色，平时灭，计量有功电能时闪烁；－报警指示灯：红色，正常时灭，报警时常亮。
－跳闸指示灯：黄色，负荷开关分断时亮，平时灭。
5.4停电显示－停电后，液晶显示自动关闭；－液晶显示关闭后，可用按键方式唤醒液晶显示；为节省电池，不支持红外唤醒，唤醒后如无操作，自动循环显示一遍后关闭显示；按键显示操作结束30秒后关闭显示。
6外观结构和安装尺寸电能表外观结构和安装尺寸除满足GB/Z 21192-2007要求外，还应该满足以下要求。
6.1外观结构、安装尺寸图及颜色－电能表外形尺寸有两种规格：规格1：160（高）*112（宽）*58（厚），适用于远程不带通信模块的单相电能表；规格2：160（高）*112（宽）*71（厚），适用于其它类型的单相电能表。
－电能表的外观尺寸与安装尺寸、端子座结构及尺寸、LCD结构及尺寸、通信模块结构及尺寸以及电压和电流接线端子、辅助端子定义应符合附录的要求。
－电能表的条码、卡槽、指示灯、按键的相对位置应符合附录的布置，其他部分可根据需要调整。
－端子盖内侧的接线图应符合附录中端子接线图的要求。
—电能表的表盖颜色：色卡号PANTONE：Cool Gray 1 U；—电能表的表座颜色：色卡号PANTONE：Cool Gray 4 U。
6.2条形码结构和尺寸要求条形码结构、尺寸及相关要求应符合Q / GDW 205 - 2008执行；布置位置参见附录。
7材料及工艺要求7.1采样元件－采样元件如采用精密互感器，应保证精密互感器具有足够的准确度，并用硬连接可靠地固定在端子上，或采用焊接方式固定在线路板上；不应使用胶类物质或捆扎方式固定。
－采样元件如采用锰铜分流器，锰铜片与铜支架应焊接良好、可靠，不应采用铆接工艺；锰铜分流器与其采样连接端子之间应采用电子束或钎焊。
7.2线路板及元器件－线路板须用耐氧化、耐腐蚀的双面/多层敷铜环氧树脂板，并具有电能表生产厂家的标识。
－线路板应符合CEPGC-32F中的相关要求。
－线路板表面应清洗干净，不得有明显的污渍和焊迹，应做绝缘、防腐处理。
－表内所有元器件均能防锈蚀、防氧化，紧固点牢靠。
－电子元器件（除电源器件外）宜使用贴片元件，使用表面贴装工艺生产。
－线路板焊接应采用回流焊、波峰焊工艺。
－电能表内部分流器、端钮螺钉、引线之间以及线路板之间应保持足够的间隙和安全距离。
－线路板之间，线路板和电流、电压元件之间，显示单元和其他部分之间的连接应采用导线焊接或可靠的接插件连接。
－主要器件表面应印有生产厂家标志及产品批号。
Q / GDW355 — 20097.3表座－采用嵌入式表座；－表座应使用PC+10%GF材料制成，不允许使用回收材料。
；－表座应耐腐蚀、抗老化、有足够的硬度，上紧螺丝后不应变形；－采用嵌入式挂钩。
7.4表盖－表盖应使用PC+10%GF材料制成，不允许使用回收材料。
；－表盖应耐腐蚀、抗老化、有足够的硬度，上紧螺丝后，不应变形；－表盖的透明窗口（包括整个上盖为全透明的）应采用透明度好、阻燃、防紫外线的聚碳酸酯（PC）材料（不应使用回收料）；透明窗口与上盖应无缝紧密结合；－表盖上按钮的材料应与表盖一致。
7.5端子座及接线端子－端子座应使用绝缘、阻燃、防紫外线的环保材料制成，要求有足够的绝缘性能和机械强度。
－电压、电流端子应组装在端子座中；端子应采用HPb59-1铜或导电性能更好的材料，表面进行钝化、镀铬或镀镍处理；接线端子的截面积和载流量应满足1.2倍最大电流长期使用而温升不超过限定值。
－端子座的电压电流接线端钮的孔径应能容纳至少18mm长去掉绝缘的导线；和螺钉的配合应能确保牢固固定最小 2.5mm2的导线；固定方式应确保充分和持久的接触，以免松动和过度发热；在施加封印后，应不能触及接线端子；端子座内的端子部分采用嵌入式双螺钉旋紧。
－电压、电流端子螺丝应使用防锈且导电性能好的一字、十字通用型螺丝，经互感器接入式电能表接线螺杆直径不小于M4，直接接入式电能表接线螺杆直径在Imax≤60A时，应不小于M5，Imax ＞60A时，应不小于M6，并有足够的机械强度。
－强弱端子之间必须有绝缘板隔离；绝缘板使用PC+10%GF材料制成。
要求可靠固定，并不能挡住辅助接线柱。
采用透明材料，且应有防脱落措施。
－电压、电流端子接线柱在受到轴向60N的压力时，接线柱不应内缩。
－辅助端子接线柱在受到轴内10N的压力时，接线柱不应内缩。
—RS485端子的孔径应能容纳2根0.75mm2的导线。
－电能表端子座与电能表底座之间应有密封垫带，密封良好。
－端子座内接线端子号应刻印，不易磨损。
7.6封印、表壳螺丝及封印螺丝－表壳螺丝及封印螺丝应采用HPb59-1铜或铁钝化、镀锌、镀铬或镀镍制成的十字、一字通用螺丝。
－表壳和封印螺丝应采用防锈材料。
－除接线端子盖的装表封印外，电能表还应具有出厂封印。
封印结构能防止未授权人打开表盖而触及电能表内部。
在安装运行状态，电能表封印状态应可在正面直接观察到。
出厂封印为一次性编码封印。
－电能表出厂时统一将表尾螺丝拧紧。
7.7端子盖－端子盖应使用PC+10%GF材料制成，端子盖透明－要求耐腐蚀、抗老化、有足够的硬度，上紧螺丝后，不应有变形现象。
－在端子盖内侧采用喷印或者激光刻印的方式印制接线图，接线图的颜色为黑色。
－端子盖采用与表壳连体方式；端子盖可以向上翻转并能可靠固定，翻转角度应大于150°。
－端钮盖铅封螺钉为M4X32，材料应采用铁镀彩锌，应作防脱处理。
7.8铭牌－铭牌材料采用铝板或阻燃复合材料，应具有耐高温、防紫外线功能。
Q / GDW355 — 2009－铭牌应符合有关标准和技术规范的规定，铭牌标识清晰、不褪色，带有条形码位置。
－铭牌上应有计量器具生产许可证和制造标准的标识。
－铭牌布置参见附录及相关要求。
7.9ESAM模块（安全芯片）－费控电能表ESAM模块可采用DIP封装形式，宜直接焊接在线路板上；DIP封装形式如采用插接方式安装，需保证插接牢靠。
－ESAM模块尺寸说明及管脚定义参见附录F。
Q / GDW355 — 2009附 录 A单相远程费控电能表尺寸图A.1电能表外观简图Q / GDW355 — 2009A.2电能表丝印位置图注:1.所有字体均为黑体，颜色全部为黑色;铭牌底色的色号：PANTONE:Cool Gray 4 U；2.条码：激光印制成底层黑色，表层白色。
Q / GDW355 — 2009 A.3电能表开盖尺寸简图Q / GDW355 — 2009A.4电能表侧视/后视尺寸简图A.5电能表接线芯尺寸简图11A .6 电能表端子接线图直接接入式表A -1直接接入式电能表接线端子定义1 相线接线端子 7 脉冲接线端子2 相线接线端子 8脉冲接线端子 3 零线接线端子 9 多功能输出口接线端子 4 零线接线端子 10 多功能输出口接线端子5 跳闸控制端子 11 485-A 接线端子 6跳闸控制端子12485-B 接线端子经互感器接入式表A -2 经互感器接入式电能表接线端子定义121 电流接线端子7 脉冲接线端子2 电流接线端子8 脉冲接线端子3 相线接线端子9 多功能输出口接线端子4 零线接线端子10 多功能输出口接线端子5 跳闸控制端子11 485-A接线端子6 跳闸控制端子12 485-B接线端子A.7电能表端子盖字体均为黑体。
