延迟焦化工艺流程延迟焦化1. 延迟焦化工艺流程：本装置的原料为温度90℃的减压渣油，由罐区泵送入装置原料油缓冲罐，然后由原料泵输送至柴油原料油换热器，加热到135℃左右进入蜡油原料油换热器，加热至160℃左右进入焦化炉对流段，加热至305℃进入焦化分馏塔脱过热段，在此与来自焦炭塔顶的热油气接触换热。
原料油与来自焦炭塔油气中被凝的循环油一起流入塔底，在380～390℃温度下，用辐射泵抽出打入焦化炉辐射段，快速升温至495～500℃，经四通阀进入焦碳塔底部。
循环油和减压渣油中蜡油以上馏分在焦碳塔内由于高温和长时间停留而发生裂解、缩合等一系列的焦化反应，反应的高温油气自塔顶流出进入分馏塔下部与原料油直接换热后，冷凝出循环油馏份；其余大量油气上升经五层分馏洗涤板，在控制蜡油集油箱下蒸发段温度的条件下，上升进入集油箱以上分馏段，进行分馏。
从下往上分馏出蜡油、柴油、石脑油（顶油）和富气。
分馏塔蜡油集油箱的蜡油在343℃温度下，自流至蜡油汽提塔，经过热蒸汽汽提后蜡油自蜡油泵抽出，去吸收稳定为稳定塔重沸器提供热源后降温至258℃左右，再为解吸塔重沸器提供热源后降温至242℃左右，进入蜡油原料油换热器与原料油换热，蜡油温度降至210℃，后分成三部分：一部分分两路作为蜡油回流返回分馏塔，一路作为下回流控制分馏塔蒸发段温度和循环比，一路作为上回流取中段热；一部分回焦化炉对流段入口以平衡大循环比条件下的对流段热负荷及对流出口温度；另一部分进水箱式蜡油冷却器降温至90℃，一路作为急冷油控制焦炭塔油气线温度，少量蜡油作为产品出装置。
柴油自分馏塔由柴油泵抽出，仅柴油原料油换热器、柴油富吸收油换热器后一部分返回分馏塔作柴油回流，另一部分去柴油空冷器冷却至55℃后，再去柴油水冷器冷却至40℃后分两路：一路出装置；另一路去吸收稳定单元的再吸收塔作吸收剂。
由吸收稳定单元返回的富吸收油经柴油富吸收油换热器换热后也返回分馏塔。
分馏塔顶油气经分馏塔顶空冷器，分馏塔顶水冷器冷却到40℃，流入分馏塔顶气液分离罐，焦化石脑油由石脑油泵抽出送往吸收稳定单元。
延迟焦化延迟焦化是应用最为广泛的一种焦炭化工业应用形式，是炼油厂提高氢转移收率的重要手段之一，在我国炼油工业中发挥着重要的作用。
(1) 延迟焦化的原料延迟焦化可以处理多种原料，如原油、常压重油、减压渣油、沥青等，以及硫含量较高、残炭值高达50%的残渣原料，甚至是芳香烃含量很高难以裂化的催化裂化澄清油和热裂解渣油等。
(2) 延迟焦化的产品特性延迟焦化的产品包括气体、汽油、柴油、蜡油和石油焦，其产率及性质在很大程度上取决于原料性质。
①气体。
焦化气体含有较多的甲烷、乙烷和少量烯烃。
②汽油。
焦化汽油含有较多的不饱和烃，并且含有较多的硫、氮等非烃化合物，其安定性较差。
③柴油。
焦化柴油的安定性差，残炭值高，以石蜡基原油的减压渣油为原料时所得焦化柴油的十六烷值较高。
④蜡油。
焦化蜡油的烃类组成和直馏蜡油基本相同，重金属含量较低，硫、氮含量较高，可用作催化裂化和加氢裂化的原料。
⑤石油焦。
石油焦是焦炭化过程的特有产品。
我国延迟焦化生产的石油焦属于低硫石油焦，一般硫含量小于2%。
从焦炭塔出来的生焦含有8～12%的挥发分，经1300℃煅烧可变成熟焦，挥发分降至0.5%以下，可用于冶炼工业和化学工业。

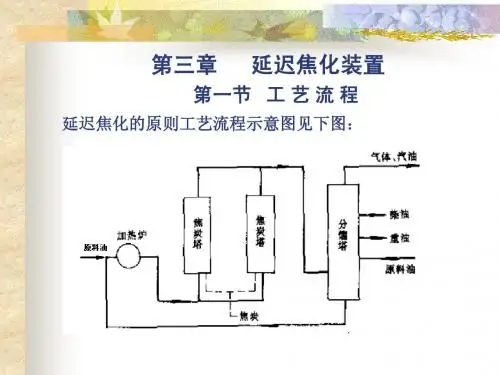

(3) 延迟焦化工艺流程延迟焦化的工艺流程如下图所示。
原料油换热后进入分馏塔下部，与来自焦炭塔的高温油气（430～440℃）换热，一方面加热原料油，将原料油中的轻质油蒸发出来，同时又将过热的焦化油气降至可进行分馏的温度。
原料油和循环油一起从分馏塔的塔底抽出，送至加热炉加热到500℃左右，然后经过四通阀进入焦炭塔底部。
热的原料油在焦炭塔内进行裂解、缩合等反应，最后生成焦炭。
焦炭聚集在焦炭塔内，反应油气自焦炭塔顶部逸出，进入分馏塔，得到焦化气、汽油、柴油、蜡油和循环油。
延迟焦化工艺流程示意图。
延迟焦化1. 延迟焦化工艺流程：本装置的原料为温度90℃的减压渣油，由罐区泵送入装置原料油缓冲罐，然后由原料泵输送至柴油原料油换热器，加热到135℃左右进入蜡油原料油换热器，加热至160℃左右进入焦化炉对流段，加热至305℃进入焦化分馏塔脱过热段，在此与来自焦炭塔顶的热油气接触换热。
原料油与来自焦炭塔油气中被凝的循环油一起流入塔底，在380～390℃温度下，用辐射泵抽出打入焦化炉辐射段，快速升温至495～500℃，经四通阀进入焦碳塔底部。
循环油和减压渣油中蜡油以上馏分在焦碳塔内由于高温和长时间停留而发生裂解、缩合等一系列的焦化反应，反应的高温油气自塔顶流出进入分馏塔下部与原料油直接换热后，冷凝出循环油馏份；其余大量油气上升经五层分馏洗涤板，在控制蜡油集油箱下蒸发段温度的条件下，上升进入集油箱以上分馏段，进行分馏。
从下往上分馏出蜡油、柴油、石脑油（顶油）和富气。
分馏塔蜡油集油箱的蜡油在343℃温度下，自流至蜡油汽提塔，经过热蒸汽汽提后蜡油自蜡油泵抽出，去吸收稳定为稳定塔重沸器提供热源后降温至258℃左右，再为解吸塔重沸器提供热源后降温至242℃左右，进入蜡油原料油换热器与原料油换热，蜡油温度降至210℃，后分成三部分：一部分分两路作为蜡油回流返回分馏塔，一路作为下回流控制分馏塔蒸发段温度和循环比，一路作为上回流取中段热；一部分回焦化炉对流段入口以平衡大循环比条件下的对流段热负荷及对流出口温度；另一部分进水箱式蜡油冷却器降温至90℃，一路作为急冷油控制焦炭塔油气线温度，少量蜡油作为产品出装置。
柴油自分馏塔由柴油泵抽出，仅柴油原料油换热器、柴油富吸收油换热器后一部分返回分馏塔作柴油回流，另一部分去柴油空冷器冷却至55℃后，再去柴油水冷器冷却至40℃后分两路：一路出装置；另一路去吸收稳定单元的再吸收塔作吸收剂。
由吸收稳定单元返回的富吸收油经柴油富吸收油换热器换热后也返回分馏塔。
分馏塔顶油气经分馏塔顶空冷器，分馏塔顶水冷器冷却到40℃，流入分馏塔顶气液分离罐，焦化石脑油由石脑油泵抽出送往吸收稳定单元。
延迟焦化工艺流程延迟焦化工艺流程是一种能够将重质石油馏分转化为具有高热值和高炭素含量的焦炭的技术。
它是对传统的焦化工艺进行改进和优化，以减少生产焦炭过程中的环境污染和能源浪费。
延迟焦化工艺流程具有高效节能、环保低污染和资源综合利用的特点，在石油化工行业被广泛应用。
1.原料准备：在延迟焦化工艺中，主要原料为重质石油馏分，通常是从石油精炼过程中得到的渣油。
这些渣油首先被送入预处理装置，经过脱硫、脱水和脱盐等处理，以提高其炭含量和降低硫、氮等杂质的含量。
2.煤炭炭化：预处理后的渣油与煤炭混合后，进入煤气化炉进行炭化反应。
煤炭炭化过程中，渣油中的碳分子与煤炭中的碳分子发生化学反应，生成焦炭和煤气。
同时，煤炭中的含硫化合物也得到部分转化或吸附，以减小煤气中硫化物的含量。
3.煤气净化：产生的煤气含有一定的杂质，如硫化物、苯、酚等。
煤气进入净化装置，经过除硫、除苯等处理，使煤气中的有害物质达到排放标准，同时，其中的一部分能源也得到回收利用，用于工艺过程中的煤气加热等。
4.焦炭冷却：经过煤气净化后，煤气中的焦油被分离出来，作为石油化工原料的补充。
随后，焦炭经过冷却装置，使其温度降低至环境空气温度，以保证焦炭的质量和可收回的热能。
1.高效节能：延迟焦化工艺能够充分利用原料中的热能和化学能，使其转化为焦炭和煤气，减少能源浪费。
同时，延迟焦化过程中产生的煤气也能够回收利用，用于工艺过程中的能源供应。
2.环保低污染：延迟焦化工艺通过净化装置等设备对煤气中的有害物质进行处理，使得煤气排放达到环境保护要求。
此外，延迟焦化过程中采用的高效脱硫等技术能够显著降低硫化氢等有害气体的排放。
3.资源综合利用：延迟焦化工艺能够将废弃的重质石油馏分转化为焦炭和煤气，提高了资源的综合利用率。
同时，工艺中产生的焦油和焦炭也能够作为石油化工原料的补充，实现循环利用。
总之，延迟焦化工艺流程是一种高效、环保、资源综合利用的工艺，在石油化工行业有着广泛的应用和发展前景。
延迟焦化工艺流程
《延迟焦化工艺流程》
延迟焦化工艺流程是指在焦炉内将原料煤进行加热、热解、焦化等过程时，采用特定的操作方式和工艺条件，以延长煤在高温条件下的停留时间，达到提高焦炭质量和产量的目的。
在延迟焦化工艺流程中，关键是要掌握好加热速度、保持时间和降温速度。
首先，原料煤要缓慢加热至高温。
经过一定时间的保温，再逐渐升高温度，直至煤体内的挥发分和焦油完全被释放出来。
这样能够避免过快的加热导致焦炭内部形成裂缝或者其他缺陷，影响焦炭的质量。
同时，延长保温时间还能够增加焦炭的焦化程度，提高焦炭的强度和耐磨性。
另外，降温速度也是延迟焦化工艺中需要重视的一点。
在高温煤炭热解后，如果降温速度过快，可能会导致焦炭表面和内部温度差过大，形成热应力，影响焦炭的质量。
因此在降温过程中要采取逐步降温的方式，使焦炭内外温度均匀，减少热应力的产生。
延迟焦化工艺流程通过合理控制加热、保温和降温过程，可以提高焦炭的质量和产量，降低生产成本，对于煤炭加工行业具有重要的意义。
随着技术的不断进步和创新，延迟焦化工艺流程也将不断完善，为煤炭生产带来更多的经济和环保效益。
