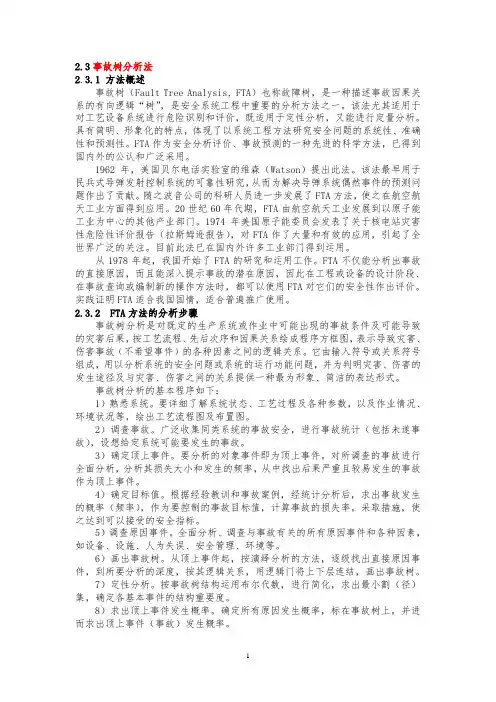

2.3事故树分析法2.3.1 方法概述事故树（Fault Tree Analysis, FTA）也称故障树，是一种描述事故因果关系的有向逻辑“树”，是安全系统工程中重要的分析方法之一。

该法尤其适用于对工艺设备系统进行危险识别和评价，既适用于定性分析，又能进行定量分析。

具有简明、形象化的特点，体现了以系统工程方法研究安全问题的系统性、准确性和预测性。

FTA作为安全分析评价、事故预测的一种先进的科学方法，已得到国内外的公认和广泛采用。

1962年，美国贝尔电话实验室的维森（Watson）提出此法。

该法最早用于民兵式导弹发射控制系统的可靠性研究，从而为解决导弹系统偶然事件的预测问题作出了贡献。

随之波音公司的科研人员进一步发展了FTA方法，使之在航空航天工业方面得到应用。

20世纪60年代期，FTA由航空航天工业发展到以原子能工业为中心的其他产业部门。

1974年美国原子能委员会发表了关于核电站灾害性危险性评价报告（拉斯姆逊报告），对FTA作了大量和有效的应用，引起了全世界广泛的关注。

目前此法已在国内外许多工业部门得到运用。

从1978年起，我国开始了FTA的研究和运用工作。

FTA不仅能分析出事故的直接原因，而且能深入提示事故的潜在原因，因此在工程或设备的设计阶段、在事故查询或编制新的操作方法时，都可以使用FTA对它们的安全性作出评价。

实践证明FTA适合我国国情，适合普遍推广使用。

2.3.2 FTA方法的分析步骤事故树分析是对既定的生产系统或作业中可能出现的事故条件及可能导致的灾害后果，按工艺流程、先后次序和因果关系绘成程序方框图，表示导致灾害、伤害事故（不希望事件）的各种因素之间的逻辑关系。

它由输入符号或关系符号组成，用以分析系统的安全问题或系统的运行功能问题，并为判明灾害、伤害的发生途径及与灾害、伤害之间的关系提供一种最为形象、简洁的表达形式。

事故树分析的基本程序如下：1）熟悉系统。

要详细了解系统状态、工艺过程及各种参数，以及作业情况、环境状况等，绘出工艺流程图及布置图。

事故树分析法(FTA)事故树分析法就是一种既能定性又能定量的逻辑演绎评价方法,就是从结果到原因描绘事故发生的有向逻辑树,在逻辑树中相关原因事件之间用逻辑门连接,构成逻辑树图,为判明事故发生的途径及损害间关系提供一种最形象、最简洁的表达方式。

事故树法又称为故障树分析法,就是一种逻辑演绎的系统评价方法,就是安全系统工程中重要的分析方法之一。

它能对各种系统的危险性进行识别评估,既适用于定性分析,又能进行定量分析。

具有简明、形象的特点。

其分析方法就是从要分析的特定事故或故障顶上事件开始,层层分析其发生原因(中间事件),一直分析到不能再分解或没有必要分析时为止,即分析至基本原因事件为止,用逻辑门符号将各层中间事件与基本原因事件连接起来,得到形象、简洁地表达其因果关系的逻辑树图形即故障树。

通过对其简化计算得到分析评价目的的方法。

故障树分析法的主要功能1、对导致事故的各种因素及其逻辑关系作出全面的描述2、便于发现与查明系统内固有的或者潜在的危险因素,为安全设计、制定技术措施及采取管理对策提供依据3、使作业人员全面了解与掌握各项防灾要点4、对已发生的事故进行原因分析故障树的分析步骤1、确定所分析的系统2、熟悉所分析的系统3、调查系统发生的事故4、确定事故的顶上事件5、调查与顶上事件有关的所有原因事件6、故障树作图7、故障树的定性分析8、故障树的定量分析9、安全性评价事故树的主要符号事件符号逻辑符号顶上事件、中间事件符号,需要进一步的分析基本事件符号,不能进一步往下分析正常事件,正常情况下存在的事件省略事件,不能或者不需要分析事故树的建造方法直接原因事件可以从以下几个方面考虑:1、 电气设备故障2、 人的差错(操作、管理、指挥)3、 环境不良事故树的数学描述事故树的结构函数y =Φ 割集割集:事故树种某些基本事件的组合,当这些基本事件都发生时,顶上事件必然发生。

如果在一个割集中去掉任何一个顶上事件导致顶上事件不能发生,那么这个割集即为最小割集,也就就是导致顶上事件发生的最低限度的基本事件组合。

事故树分析法（FTA）事故树分析法是一种既能定性又能定量的逻辑演绎评价方法，是从结果到原因描绘事故发生的有向逻辑树，在逻辑树中相关原因事件之间用逻辑门连接，构成逻辑树图，为判明事故发生的途径及损害间关系提供一种最形象、最简洁的表达方式。

事故树法又称为故障树分析法，是一种逻辑演绎的系统评价方法，是安全系统工程中重要的分析方法之一。

它能对各种系统的危险性进行识别评估，既适用于定性分析，又能进行定量分析。

具有简明、形象的特点。

其分析方法是从要分析的特定事故或故障顶上事件开始，层层分析其发生原因（中间事件），一直分析到不能再分解或没有必要分析时为止，即分析至基本原因事件为止，用逻辑门符号将各层中间事件和基本原因事件连接起来，得到形象、简洁地表达其因果关系的逻辑树图形即故障树。

通过对其简化计算得到分析评价目的的方法。

故障树分析法的主要功能1、对导致事故的各种因素及其逻辑关系作出全面的描述2、便于发现和查明系统内固有的或者潜在的危险因素，为安全设计、制定技术措施及采取管理对策提供依据3、使作业人员全面了解和掌握各项防灾要点4、对已发生的事故进行原因分析故障树的分析步骤1、确定所分析的系统2、熟悉所分析的系统3、调查系统发生的事故4、确定事故的顶上事件5、调查与顶上事件有关的所有原因事件6、故障树作图7、故障树的定性分析8、故障树的定量分析9、安全性评价事故树的主要符号 事件符号逻辑符号顶上事件、中间事件符号，需要进一步的分析基本事件符号，不能进一步往下分析正常事件，正常情况下存在的事件省略事件，不能或者不需要分析事故树的建造方法直接原因事件可以从以下几个方面考虑： 1、 电气设备故障2、 人的差错（操作、管理、指挥）3、 环境不良事故树的数学描述事故树的结构函数y =Φ() 或 =Φ(, ,…, ) 系统的结构函数事故树的定性分析利用布尔代数简化事故树割集或门，任意一事件发生，顶上事件发生·与门，两个事件同时发生，顶上事件发生条件或门，任意事件发生，并且满足a ，顶上事件才发生条件与门，两事件同时发生，并满足a ，顶上事件才发生限制门，事件发生，并满足a ，顶上事件才发生+割集：事故树种某些基本事件的组合，当这些基本事件都发生时，顶上事件必然发生。

（一）事故树分析法FTA事故树-最小割集-结构重要度-事故结论--叙述事故树基本事件的防措施1：对液化石油气储罐销爆处理过程中可能发生的火灾或爆炸事故进行安全评价，预先分析和判断设备和工人操作中可能发生的危险及可能导致燃烧爆炸灾害的条件，并制定安全预防对策措施事故树中各代码的含义：T，火灾或爆炸事故；X4，射频电（如手机等）；A，点火源；X5，惰性气体置换；B，LPG(液化石油气)泄漏；X6，水置换；C，静电；X7，水冲洗；D，LPG储罐静电放电；X8，水蒸气冲洗；a，LPG达到极限；X9，人体静电放电；X1，明火；X10，水冲洗过程水流太快；X2，撞击火花；X11，静电积累；X3，电火花；X12，接地不良。

答：第一步：分析逻辑关系T，火灾或爆炸事故；A，点火源；B，LPG(液化石油气)泄漏；C，静电D，LPG储罐静电放电；a，LPG达到极限X1，明火X2，撞击火花X3，电火花；X4，射频电（如手机等；X5，惰性气体置换；X6，水置换；X7，水冲洗；X8，水蒸气冲洗；X9，人体静电放电；X10，水冲洗过程水流太快；X11，静电积累；X12，接地不良。

第二步：选取“火灾或爆炸事故”作为顶上事件，绘制火灾或爆炸事故树2.事故树分析，结构函数式：T=ABa=ax1x5+ax1x6+ax1x7+ax1x8+ax2x5+ax2x6+ax2x7+ax2x8+ax3x5+ax3x6+ax3x7+ax3x8+ax4x5+ax4x6+ax4x7+ax4x8+ax9x5+ax9x6+ax9x7+ax9x8+ax10x11x12x5+ax10x11x12x6+ax10x11x12x7+ax10x11x12x83.通过事故树分析，得到24个最小割集｛a,x1,x5｝……………｛a，x10，x11，x12，x8｝4.根据事故树最小割集结果，选择结构重要度近似判别式则有如下结果：I(a)=1-（1-1/2^（3-1））^20×（1-1/2^（5-1））^4※20个割集中包含a事件，这20个割集中，每个包含3个基本事件※4个割集中包含a事件，这4个割集中，每个包含5个基本事件5.评价结论由计算结果可以看出，LPG达到爆炸极限是销爆过程中发生火灾或爆炸的主要因素，条件事件a结构重要度最大，是燃爆事故发生的最重要条件，因此，在销爆过程中必须采取必要的预防措施，避免LPG达到爆炸极限。

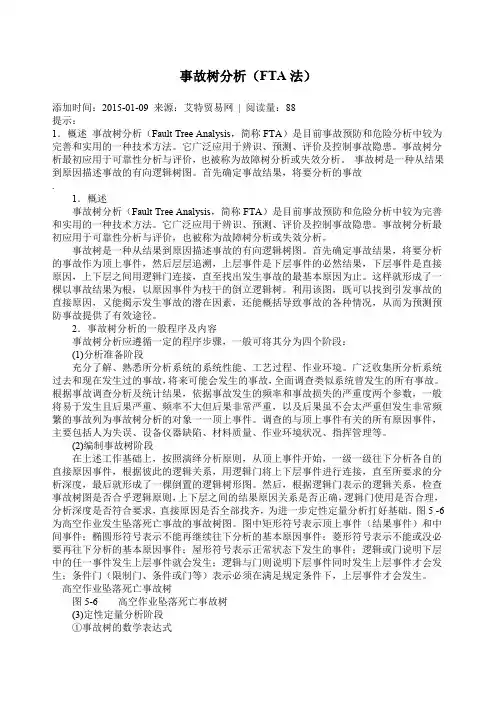

事故树分析（FTA法）添加时间：2015-01-09 来源：艾特贸易网| 阅读量：88提示：1．概述事故树分析（Fault Tree Analysis，简称FTA）是目前事故预防和危险分析中较为完善和实用的一种技术方法。

它广泛应用于辨识、预测、评价及控制事故隐患。

事故树分析最初应用于可靠性分析与评价，也被称为故障树分析或失效分析。

事故树是一种从结果到原因描述事故的有向逻辑树图。

首先确定事故结果，将要分析的事故.1．概述事故树分析（Fault Tree Analysis，简称FTA）是目前事故预防和危险分析中较为完善和实用的一种技术方法。

它广泛应用于辨识、预测、评价及控制事故隐患。

事故树分析最初应用于可靠性分析与评价，也被称为故障树分析或失效分析。

事故树是一种从结果到原因描述事故的有向逻辑树图。

首先确定事故结果，将要分析的事故作为顶上事件，然后层层追溯，上层事件是下层事件的必然结果，下层事件是直接原因，上下层之间用逻辑门连接，直至找出发生事故的最基本原因为止。

这样就形成了一棵以事故结果为根，以原因事件为枝干的倒立逻辑树。

利用该图，既可以找到引发事故的直接原因，又能揭示发生事故的潜在因素，还能概括导致事故的各种情况，从而为预测预防事故提供了有效途径。

2．事故树分析的一般程序及内容事故树分析应遵循一定的程序步骤，一般可将其分为四个阶段：(1)分析准备阶段充分了解、熟悉所分析系统的系统性能、工艺过程、作业环境。

广泛收集所分析系统过去和现在发生过的事故，将来可能会发生的事故，全面调查类似系统曾发生的所有事故。

根据事故调查分析及统计结果，依据事故发生的频率和事故损失的严重度两个参数，一般将易于发生且后果严重、频率不大但后果非常严重，以及后果虽不会太严重但发生非常频繁的事故列为事故树分析的对象一一顶上事件。

调查的与顶上事件有关的所有原因事件，主要包括人为失误、设备仪器缺陷、材料质量、作业环境状况、指挥管理等。

故障树分析法（FTA）故障树分析法（FTA）故障树分析法(Fault Tree Analysis，简称FTA)，就是在系统（过程）设计过程中，通过对可能造成系统故障的各种因素(包括硬件、软件、环境、⼈为因素等)进⾏分析，画出逻辑框图(即故障树)，从⽽确定系统故障原因的各种可能组合及其发⽣概率，以计算系统故障概率，采取相应的纠正措施，提⾼系统可靠性的⼀种设计分析⽅法。

故障树分析主要应⽤于1.搞清楚初期事件到事故的过程，系统地图⽰出种种故障与系统成功、失败的关系。

2.提供定义故障树顶未⼘事件的⼿段。

3.可⽤于事故（设备维修）分析。

故障树分析的基本程序1.熟悉系统：要详细了解系统状态及各种参数，绘出⼯艺流程图或布置图。

2.调查事故：收集事故案例，进⾏事故统计，设想给定系统可能发⽣的事故。

3.确定顶上事件：要分析的对象即为顶上事件。

对所调查的事故进⾏全⾯分析，从中找出后果严重且较易发⽣的事故作为顶上事件。

4.确定⽬标值：根据经验教训和事故案例，经统计分析后，求解事故发⽣的概率(频率)，以此作为要控制的事故⽬标值。

5.调查原因事件：调查与事故有关的所有原因事件和各种因素。

6.画出故障树：从顶上事件起，逐级找出直接原因的事件，直⾄所要分析的深度，按其逻辑关系，画出故障树。

7.分析：按故障树结构进⾏简化，确定各基本事件的结构重要度。

8.事故发⽣概率：确定所有事故发⽣概率，标在故障树上，并进⽽求出顶上事件(事故)的发⽣概率。

9.⽐较：⽐较分可维修系统和不可维修系统进⾏讨论，前者要进⾏对⽐，后者求出顶上事件发⽣概率即可。

10.分析：原则上是上述10个步骤，在分析时可视具体问题灵活掌握，如果故障树规模很⼤，可借助计算机进⾏。
