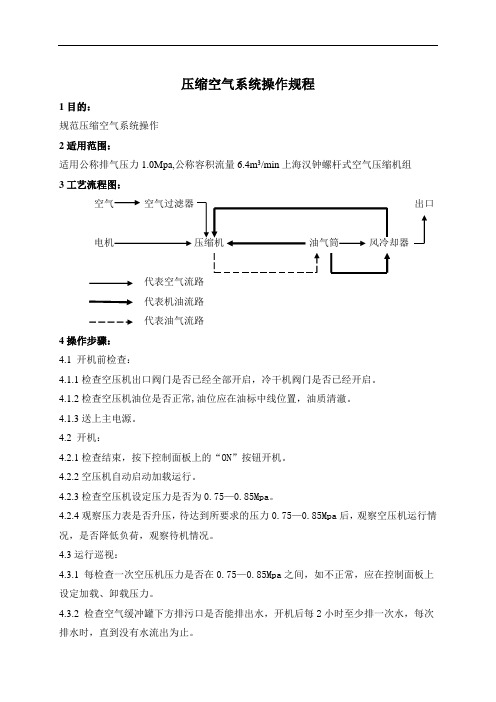

压缩空气系统操作规程1目的：规范压缩空气系统操作2适用范围：适用公称排气压力1.0Mpa,公称容积流量6.4m3/min上海汉钟螺杆式空气压缩机组3工艺流程图：空气空气过滤器出口电机油气筒代表空气流路代表机油流路代表油气流路4操作步骤：4.1 开机前检查：4.1.1检查空压机出口阀门是否已经全部开启，冷干机阀门是否已经开启。
4.1.2检查空压机油位是否正常,油位应在油标中线位置，油质清澈。
4.1.3送上主电源。
4.2 开机：4.2.1检查结束，按下控制面板上的“ON”按钮开机。
4.2.2空压机自动启动加载运行。
4.2.3检查空压机设定压力是否为0.75—0.85Mpa。
4.2.4观察压力表是否升压，待达到所要求的压力0.75—0.85Mpa后，观察空压机运行情况，是否降低负荷，观察待机情况。
4.3运行巡视：4.3.1 每检查一次空压机压力是否在0.75—0.85Mpa之间，如不正常，应在控制面板上设定加载、卸载压力。
4.3.2 检查空气缓冲罐下方排污口是否能排出水，开机后每2小时至少排一次水，每次排水时，直到没有水流出为止。
4.3.3检查冷干机前过滤器是否有水，开机后每2小时至少排一次水，每次排水时，直到没有水流出为止。
4.3.4 开机后每一小时至少检查一次冷干机蒸发压力、冷媒高低压是否正常。
4.3.5 每天开机后半小时检查一次空压机油位, 若运转中油位低于油位下限(视镜下限)，应立即停机补足油量。
4.3.6运转中若有不正常震动及异常声音应立即停机。
4.3.7每天2次(开机后检查一次,用气高峰时检查一次)巡视整个系统是否正常。
4.3.8巡视过程如发现有跑、冒、滴、漏现象，根据情况的严重性，安排时间进行维修。
4.3.9认真做好点检、巡视记录。
4.4停机：4.4.1 按下控制面板上的“OFF”按钮，空压机自动卸载，延迟20秒后自动停机。
4.4.2 停机后，切断主电源。
4.4.3 按下冷干机停止按钮。
图解工业制氧生产工艺制氧站生产工艺流程制氧/制氮系统工艺流程及主要设备制氧/制氮系统是通过将空气中的氮气和氧气分离，从而生产出高纯度的氧气和氮气。
其工艺流程如下：空气经过空气过滤器进行初步过滤，然后进入空气压缩机进行压缩。
经过离心式空气压缩机的压缩，空气进入空冷塔，在空冷塔上升过程中，与塔上部喷入低温冷冻水和中部喷入的循环冷却水进行直接接触换热，将空气冷却后进入分子筛。
从空冷塔中出来的冷却水返回到冷却水循环系统中。
进入分子筛的空气经过吸附剂的吸附作用，分离出氮气和氧气。
氧气进入氧气液储槽，经过氧压机压缩后，存储在氧气储槽中。
氮气则进入氮气液储槽，经过氮压机压缩后，存储在氮气储槽中。
同时，制氧/制氮系统中还有氩气储槽，储存着制氧/制氮过程中产生的氩气。
工艺流程中各步骤工作原理及用途1、空气过滤器空气过滤器的作用是进行初步过滤，防止灰尘和小颗粒粉尘进入空气压缩机，影响制氧/制氮系统的正常运行。
空气经过过滤筒，灰尘和小颗粒粉尘会被滤网阻挡，干净的空气进入空气压缩机中。
过滤器中的滤筒需要经常吹扫，以保证过滤效果。
2、空气压缩机空气压缩机是制氧/制氮系统中的主体设备，其作用是将原动机的机械能转换成气体压力能，压缩空气，提供制氧/制氮系统所需的气源。
制氧/制氮系统中采用离心式空气压缩机，其中EZ45-2+1空压机和47YD112空压机是常用的两种型号。
当空气压力不够时，会启动另外一台空气压缩机，以增加压力。
3、空冷塔和水冷塔空冷塔和水冷塔是制氧/制氮系统中的换热设备，其作用是将压缩空气进行冷却，以便于进一步分离氮气和氧气。
空气进入空冷塔，在空冷塔上升过程中，与塔上部喷入低温冷冻水和中部喷入的循环冷却水进行直接接触换热。
进入水冷塔的冷却水与从水冷塔底部进入的干燥空气进行逆流接触，干空气吸收水分达到饱和从塔顶释放，冷却水温度降低形成冷冻水，该冷冻水由泵打入空冷塔上部对空气进行冷却。
4、分子筛分子筛是制氧/制氮系统中的核心设备，其作用是将空气中的氮气和氧气分离。
实习报告参考资料焦化厂化产车间的工艺流程与参数 1.冷鼓工段从荒煤气管上分离出的焦油、氨水与焦油渣在机械化氨水澄清槽(V81502A.B)，澄清后分离成三层，上层为氨水，中层为焦油，下层为焦油渣。
分离的氨水满流至循环氨水槽(V81503A.B)，然后用循环氨水泵(P81501A.B)送至炼焦炉冷却荒煤气，当初冷器、电捕器和终冷器需要清扫时，从循环氨水泵后抽出一部分定期清扫，多余的氨水经循环氨水泵(P81501A.B)，抽送至剩余氨水槽(V81504)，在剩余氨水槽分离出焦油后，氨水进入气浮除油机，在此浮选出焦油，然后进入氨水中间槽，再用剩余氨水泵(P81502A.B)送至脱硫及硫回收工段进行蒸氨，分离出的焦油进入废水槽，由废水泵抽送到机械化澄清槽;机械化氨水澄清槽分离的焦油至焦油分离器(V81505)进行焦油的进一步脱水、脱渣，分离的氨水进入废液收集槽(V81511)，由液下泵抽送到机械化氨水澄清槽，分离的焦油定期用焦油泵(P81503A.B)送到酸、碱、油品库区的焦油槽进行贮存，分离的焦油渣定期送往煤场掺混炼焦。
定期用焦油泵将循环氨水槽底部聚集的焦油抽送至机械化氨水澄清槽。
各设备的蒸汽冷凝液及脱硫工段来的蒸汽冷凝液均接入凝结水槽(V81510)定期用凝结水泵(P81506A.B)送往循环水系统或送入脱硫事故槽。
经电捕焦油器捕集下来的焦油排入电捕水封槽(V81509)，由电捕水封槽液下泵送至机械化氨水澄清槽(V81502A.B)，当沉淀管需用循环氨水冲洗时，停高压电冲洗半小时，然后间隔30 分钟再送高压电。
冲洗液亦进入电捕水封槽中，离心鼓风机(C81501A.B)及其煤气管道的冷凝液均流入鼓风机水封槽(V81508A.B)，然后与电捕水封槽(V81509)中的电捕液分别加压后一并送机械化氨水澄清槽(V81502A.B)。
为防止各贮槽含氨尾气逸散，来自循环氨水槽及剩余氨水槽顶部的放散气集中后通过自控调节装置返回荒煤气系统。

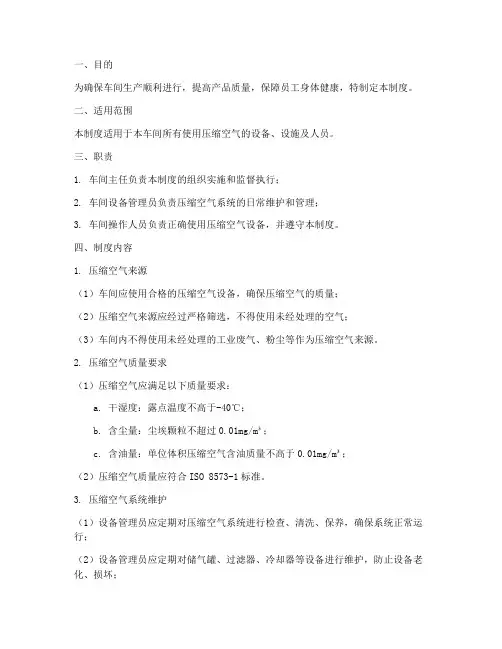

一、目的为确保车间生产顺利进行，提高产品质量，保障员工身体健康，特制定本制度。
二、适用范围本制度适用于本车间所有使用压缩空气的设备、设施及人员。
三、职责1. 车间主任负责本制度的组织实施和监督执行；2. 车间设备管理员负责压缩空气系统的日常维护和管理；3. 车间操作人员负责正确使用压缩空气设备，并遵守本制度。
四、制度内容1. 压缩空气来源（1）车间应使用合格的压缩空气设备，确保压缩空气的质量；（2）压缩空气来源应经过严格筛选，不得使用未经处理的空气；（3）车间内不得使用未经处理的工业废气、粉尘等作为压缩空气来源。
2. 压缩空气质量要求（1）压缩空气应满足以下质量要求：a. 干湿度：露点温度不高于-40℃；b. 含尘量：尘埃颗粒不超过0.01mg/m³；c. 含油量：单位体积压缩空气含油质量不高于0.01mg/m³；（2）压缩空气质量应符合ISO 8573-1标准。
3. 压缩空气系统维护（1）设备管理员应定期对压缩空气系统进行检查、清洗、保养，确保系统正常运行；（2）设备管理员应定期对储气罐、过滤器、冷却器等设备进行维护，防止设备老化、损坏；（3）设备管理员应定期对压缩空气系统进行检测，确保其符合质量要求。
4. 压缩空气使用（1）操作人员应正确使用压缩空气设备，避免因操作不当导致设备损坏或安全事故；（2）操作人员应定期检查设备，发现异常情况应及时上报设备管理员；（3）操作人员应遵守以下规定：a. 使用压缩空气设备时，应确保设备处于正常状态；b. 使用压缩空气设备时，应注意设备周围环境，避免对他人造成伤害；c. 使用压缩空气设备时，应确保设备安全可靠，不得随意拆卸、改装设备。
五、奖惩措施1. 对严格执行本制度，提高压缩空气质量，保障生产安全的人员给予表彰和奖励；2. 对违反本制度，造成设备损坏、安全事故、产品质量下降等行为的，将按相关规定进行处理。
六、附则1. 本制度由车间主任负责解释；2. 本制度自发布之日起施行。

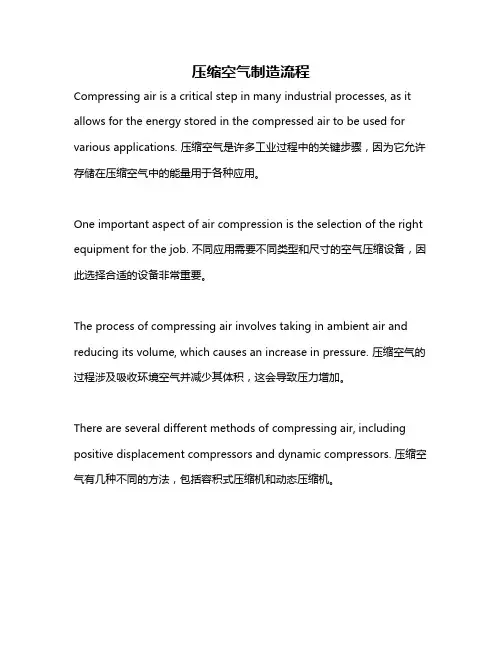

压缩空气制造流程Compressing air is a critical step in many industrial processes, as it allows for the energy stored in the compressed air to be used for various applications. 压缩空气是许多工业过程中的关键步骤，因为它允许存储在压缩空气中的能量用于各种应用。
One important aspect of air compression is the selection of the right equipment for the job. 不同应用需要不同类型和尺寸的空气压缩设备，因此选择合适的设备非常重要。
The process of compressing air involves taking in ambient air and reducing its volume, which causes an increase in pressure. 压缩空气的过程涉及吸收环境空气并减少其体积，这会导致压力增加。
There are several different methods of compressing air, including positive displacement compressors and dynamic compressors. 压缩空气有几种不同的方法，包括容积式压缩机和动态压缩机。
Positive displacement compressors work by trapping air in a chamber and reducing the volume of the chamber to compress the air. 容积式压缩机通过将空气困在室内并减少室内体积来压缩空气。
Dynamic compressors, on the other hand, use rotating impellers to increase the velocity of the air, which in turn increases the pressure. 另一方面，动态压缩机使用旋转叶轮来增加空气的速度，从而增加压力。

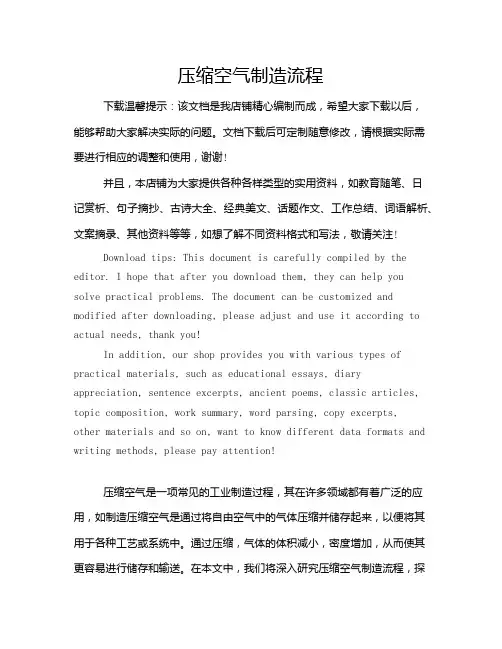

压缩空气制造流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!压缩空气是一项常见的工业制造过程，其在许多领域都有着广泛的应用，如制造压缩空气是通过将自由空气中的气体压缩并储存起来，以便将其用于各种工艺或系统中。
化肥厂压缩车间工艺流程及注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!化肥厂压缩车间工艺流程及注意事项在化肥生产中，压缩车间是一个至关重要的环节。
制氧站生产工艺流程、制氧/制氮系统工艺流程及主要设备、工艺流程中各步骤工作原理及用途1、空气过滤器空气过滤器的净气室出口与空气压缩机入口相连接，当空气压缩机启动后，内部气压低于大气压，在负压作用下，从大气中红吸入加工空气。
空气经过过滤筒，灰尘灰尘会被滤网阻挡，无数小颗粒粉尘会吸附在过滤筒上，干净的空气进入空气压缩机中，所以过滤器中的滤筒需要经常吹扫。
此外空气过滤器外安装有一层粗滤网，起到初步过滤的作用。
2、空气压缩机空气压缩机是气源装置中的主体，它是将原动机（通常是电动机）的机械能转换成气体压力能的装置，是压缩空气的气压发生装置。
空气压缩机类型为离心式空气压缩机，一个空压机车间里有两台空气压缩机，当空气压力不够的时候会启动另外一台增加压力。
（DEZ45-2+1空压机工作原理（简图如图1所示）空气走向为：乏气过滤器 气 一段进口 压缩 增压'一段进口 压缩 一段进口 冷却C 经过中间 冷却器C 经过末端冷却冷却器一段进口叶轮部分二段进口支撑轴承止推轴承膜片联轴器一段出口图1空压机结构简图X(1)47YD112空压机工作原理原理同上，不过增加了压缩空气的级数，经过四级压缩三次冷却，管口分布为:图2相同颜色代表管径相同3、空冷塔和水冷塔工艺流程如图3所示。
自空压机压缩后的高温空气②进入空冷塔压缩空气在空冷塔上升过程中，与塔上部喷入低温冷冻水⑧、中部喷入的循环冷却水①进行直接接触换热，将空气冷却后③送入分子筛。
从空冷塔中出来的冷却水④返回到冷却水循环系统中。
进入水冷塔的冷却水⑤与从水冷塔底部进入的干燥空气⑥进行逆流接触，干空气吸收水分达到饱和从塔顶释放⑦，冷却水温度降低形成冷冻水⑧，该冷冻水由泵打入空冷塔上部对空气进行冷却。
吸收热量后的空气⑦冷却水⑤冷冻水⑧水冷塔空冷塔图3回到冷却水循环系统 冷冻水⑧循环冷却水①进入分子筛冷却后的空气③升温的循环水④干燥的空气⑥压缩空气②4、分子筛分子筛吸附器为卧式双层床结构，下层为活性氧化铝，上层为分子筛，两只吸附器切换工作。
二氧化碳压缩工艺流程标题：二氧化碳压缩工艺流程详解一、引言二氧化碳压缩工艺是工业生产中常见的一种处理过程，主要用于将二氧化碳气体转化为高压液体或固体，广泛应用于食品饮料、石油开采、化工、医疗等多个领域。
本文将详细阐述这一工艺流程。
二、工艺流程概述1. 进气阶段：首先，从源头获取二氧化碳气体，如化工厂的废气排放、发酵过程等。
这些气体需要经过预处理，去除其中的杂质和水分，以保证后续压缩的效率和设备的安全。
2. 压缩阶段：预处理后的二氧化碳气体进入压缩机进行多级压缩。
通常，压缩过程分为几个阶段，每个阶段后都有冷却器对气体进行冷却，防止因温度过高导致的设备损坏和气体分解。
3. 冷却与液化：在高压下，压缩后的二氧化碳气体温度会升高，需要通过冷却器进行冷却，当达到临界温度和压力时，二氧化碳会从气体转化为液体。
4. 储存与运输：液态二氧化碳被储存于特制的低温储存罐中，然后通过专用的低温运输车进行运输，确保在运输过程中保持液态状态。
5. 使用阶段：到达目的地后，根据需要，液态二氧化碳可以通过减压阀转化为气态，用于各种应用。
三、工艺流程中的关键设备1. 预处理器：用于去除二氧化碳气体中的杂质和水分。
2. 多级压缩机：实现二氧化碳的连续高压压缩。
3. 冷却器：降低气体温度，防止过热并促进液化。
4. 低温储存罐：专门设计用于储存和运输液态二氧化碳的设备。
5. 减压阀：控制和调节液态二氧化碳转化为气态的速率。
四、安全注意事项二氧化碳压缩工艺涉及高压和低温操作，因此必须严格遵守安全规定，包括定期检查设备、使用防护装备、设置安全阀等，以防止泄漏和爆炸等事故的发生。
五、结论二氧化碳压缩工艺是一项技术含量高、安全要求严格的过程，其高效运行对于优化生产流程、节约能源和保障安全生产具有重要意义。
了解并掌握这一工艺流程，对于相关行业从业人员来说至关重要。
