汽车电子控制系统与传感器

智能传感器技术在汽车电子技术中的运用摘要：智能传感器是较为先进的技术设备，不仅应用了非线性自校正技术，也应用了多信息融合技术与网络化技术，在汽车电子中的应用范围较为广泛。

汽车生产企业应提高对智能传感器的重视程度，并将其应用在电子式自动照明系统、安全气囊触发系统、自动雨刷系统以及胎压监测系统等诸多系统中，为用户提供更优质的电子服务。

本文主要分析智能传感器技术在汽车电子技术中的运用。

关键词：智能传感器；汽车电子技术；应用引言在经济水平不断提升的过程中，汽车成为了人们出行的主要代步工具，而电子系统也成为了汽车的关键构成部分。

在电子系统中应用智能传感器可以提升电子系统的智能化与自动化水平，因此本文将对智能传感器在汽车电子中的应用进行简要分析。

1、智能传感器概述智能传感器是一种相对先进的传感器设备，具有非常丰富的功能，例如，对设备运行进行自动补偿、对运行数据进行自动校准等，这些丰富的功能使得传感器具备了智能化的特点。

智能传感器是一种自动化的设备，可以自动地收集外界信息，并将收集来的信息进行相应的分析及处理，并制定出合理的决策，使相关的运行数据符合外界环境需求。

从汽车的电子技术应用角度来说，汽车的内部环境相对不那么良好，会存在高温或高压的状况，这种恶劣的环境会影响汽车发动机内部等元件的正常使用，影响汽车的正常运行状况。

因此，在汽车的运行过程中，要对元件的状态和汽车内外部环境进行实时的检测，保证汽车的平稳运行。

通过对智能传感器的应用，就可以有效地保证汽车的平稳运行，智能传感器可以在汽车运行过程中自动对汽车内外部环境进行检测，掌握汽车运行的相关数据，当汽车运行出现异常时，智能传感器可以做出相应的决策，提高汽车运行的安全性。

2、智能传感器技术优点（1）传感器精度提升。

智能传感器能够处理相关信息数据，利用软件对传感器非线性、零点及正反形等输入输出误差进行修正，同时微处理器利用拟合与差值计算方法非线性与飘移不查相关测试信号，获得更加精确的测量结果。

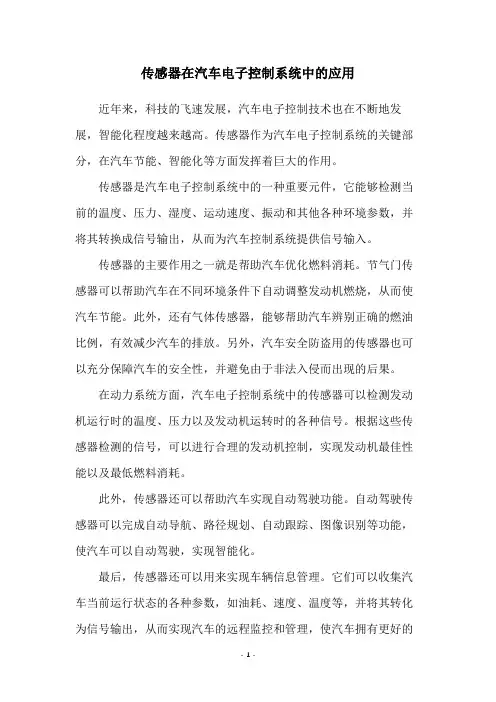

传感器在汽车电子控制系统中的应用近年来，科技的飞速发展，汽车电子控制技术也在不断地发展，智能化程度越来越高。

传感器作为汽车电子控制系统的关键部分，在汽车节能、智能化等方面发挥着巨大的作用。

传感器是汽车电子控制系统中的一种重要元件，它能够检测当前的温度、压力、湿度、运动速度、振动和其他各种环境参数，并将其转换成信号输出，从而为汽车控制系统提供信号输入。

传感器的主要作用之一就是帮助汽车优化燃料消耗。

节气门传感器可以帮助汽车在不同环境条件下自动调整发动机燃烧，从而使汽车节能。

此外，还有气体传感器，能够帮助汽车辨别正确的燃油比例，有效减少汽车的排放。

另外，汽车安全防盗用的传感器也可以充分保障汽车的安全性，并避免由于非法入侵而出现的后果。

在动力系统方面，汽车电子控制系统中的传感器可以检测发动机运行时的温度、压力以及发动机运转时的各种信号。

根据这些传感器检测的信号，可以进行合理的发动机控制，实现发动机最佳性能以及最低燃料消耗。

此外，传感器还可以帮助汽车实现自动驾驶功能。

自动驾驶传感器可以完成自动导航、路径规划、自动跟踪、图像识别等功能，使汽车可以自动驾驶，实现智能化。

最后，传感器还可以用来实现车辆信息管理。

它们可以收集汽车当前运行状态的各种参数，如油耗、速度、温度等，并将其转化为信号输出，从而实现汽车的远程监控和管理，使汽车拥有更好的
安全性能。

总之，传感器在汽车电子控制系统中的应用非常重要。

它们不仅可以有效减少汽车的燃料消耗，还可以帮助汽车实现智能化和自动驾驶，提高汽车的安全性能。

随着技术的发展，传感器会发挥更大的作用，从而促进汽车电子控制系统的进一步发展。

汽车传感器常识知识点总结汽车传感器常识知识点总结近年来，随着汽车技术的不断发展，汽车传感器的应用也越来越广泛。

汽车传感器作为汽车电子控制系统的重要组成部分，具有监测、检测和反馈信息等功能，为驾驶员和乘客提供各种智能化的辅助系统。

在本文中，我们将对汽车传感器的常识知识点进行总结，以增强大家对汽车传感器的了解。

一、加速度传感器加速度传感器是一种常见的汽车传感器，它用于测量汽车的加速度和减速度。

通过检测车辆的加速度变化，加速度传感器可以提供给刹车系统、动力系统和稳定控制系统等其他系统所需的数据。

该传感器可以帮助改善车辆的驾驶性能和稳定性，并提高刹车的效果和防抱死系统的性能。

二、氧气传感器氧气传感器是用来检测汽车尾气中氧气含量的传感器。

通过检测尾气中的氧气含量，氧气传感器可以帮助引擎控制单元（ECU）调整燃油喷射系统的工作状态，以使发动机能够在最佳燃烧状态下运行，提高燃烧效率，降低尾气排放和油耗。

三、压力传感器压力传感器是用于测量汽车系统中的压力变化的传感器。

它可以用于测量轮胎的胎压、发动机进气歧管的压力、刹车系统的压力等。

通过检测和监测系统内的压力变化，压力传感器可以帮助驾驶员监测车辆的工作状态，并提供必要的警报和反馈。

四、温度传感器温度传感器通常用于测量汽车发动机和冷却系统中的温度。

通过检测发动机和冷却系统的温度变化，温度传感器可以为发动机管理系统提供必要的数据，帮助调整燃油供应、引爆时间和冷却系统的工作状态，以提高发动机的运行效率和寿命。

五、角位移传感器角位移传感器是用于测量汽车转向角度和悬挂系统位移的传感器。

通过检测和监测转向系统和悬挂系统的角位移变化，角位移传感器可以帮助车辆的动态稳定控制系统实时调整悬挂刚度和转向效应，提高车辆的操控性和行驶平稳性。

六、距离传感器距离传感器是用于测量汽车与前方障碍物之间距离的传感器。

它可以帮助驾驶员检测和避免碰撞，提供必要的视觉和声音警告。

距离传感器通常应用于倒车辅助系统、自动泊车系统和自动制动系统等。

汽车电子控制系统主要由传感器，汽车电子控制系统主要由传感器，控制单元控制单元和执行器三部分组成。

根据控制功能不同，汽车电子控制系统可为动力性，汽车电子控制系统可为动力性，经济与排放经济与排放性，安全性，舒适性，操纵性，通过性和信息控制系统七种类型。

根据汽车总体结构，汽车电子控制系统可分为发动机电子控制系统，底盘电子控制系统，车身电子控制系统和综合控制系统四大类。

（1）汽车发动机电子控制系统。

它主要包括；电子控制发动机燃油喷射系统（EFI ）,空燃比反馈控制系统（AFC ）,怠速控制系统（ISC ）,断油控制系统，燃油蒸汽回收控制系统，排气再循环控制系统，加速踏板控制系统（EAP ），微机控制点火系统（MCI ），发动机爆震控制系统（EDC ），进气控制系统，进气控制系统，增压控制系统和汽增压控制系统和汽车巡航控制系统（CCS ）第二代车载故障诊断系统（OBD-11）等。

（2）汽车底盘电子控制系统。

它主要包括；电子控制自动变速系统（ECT ），防抱死控制系统（ABS ），电子控制制动力分配系统制制动力分配系统（（EBD ），电子控制制动辅助系统（EBA ），动态稳定控制系统（DSC ），驱动防滑控制系统（ASR ），电子控制动力转向系统（EPS ），电子控制悬架系统（ECS ），轮胎气压控制系统（TPC ），等。

（3）汽车车身电子控制系统。

它主要包括；辅助防护安全气nan 系统（SRS ），安全带张紧控制系统（STTS ），车辆保安系统（VESS ），中央门锁控制系统（CLCS ），前照灯控制与清洗系统（HAW ），刮水器与清洗器控制系统（WWCS ），座椅调节系统（SAMS ）。

（4）汽车综合控制系统。

它主要包括；维修周期显示系统（LSID ），液面与磨损监控系统液面与磨损监控系统（（FWMS ），车载计算机（OBC ），车载电话（CPH ），交通控制与通信系统（TCIS ），信息显示系统（IDS ），控制器区域网络系统（CAN ），自动空调系统（ACS ），雷达车距控制系统，倒车防撞报警系统（PWS ），等。

汽车电子油门控制系统的工作原理汽车电子油门控制系统是现代汽车中一项重要的技术，它通过电子装置控制引擎油门的开合，从而实现对汽车的加速和减速控制。

本文将详细介绍汽车电子油门控制系统的工作原理。

一、传统机械油门控制系统的弊端传统机械油门控制系统采用了机械连杆的方式将驾驶员踩下的油门踏板的力传递到引擎，来控制汽车的速度。

然而，这种系统存在一些弊端。

首先，机械系统存在传导延迟，也就是说驾驶员踩下油门踏板后，汽车加速的响应时间会有一定的延迟。

其次，机械系统在工作过程中摩擦损耗较大，容易发生磨损和故障，降低了驾驶的舒适性和可靠性。

二、汽车电子油门控制系统的组成汽车电子油门控制系统主要由以下几个组成部分构成：1. 油门踏板：驾驶员通过踩下油门踏板来控制汽车的速度。

油门踏板内部安装有传感器，可以感知驾驶员对油门的力度。

2. 电子控制单元（ECU）：电子控制单元是整个系统的核心，它接收油门踏板的信号，并根据驾驶员的需求来控制引擎的油门开度。

ECU还能根据其他传感器的信号，如车速传感器和转速传感器，来做出更精确的油门控制。

3. 电机执行机构：电机执行机构通过接收ECU的控制信号，将引擎油门执行器的开度调整到相应的位置。

电机执行机构通常采用步进电机或直流电机，以实现精确的油门控制。

4. 传感器：传感器是汽车电子油门控制系统中不可或缺的一部分。

除了油门踏板上的传感器外，系统还需要车速传感器、转速传感器等来提供与油门控制相关的实时数据。

三、汽车电子油门控制系统的工作原理汽车电子油门控制系统的工作原理可以简述为以下几个步骤：1. 感知驾驶员的需求：当驾驶员踩下油门踏板时，踏板上的传感器会感知到驾驶员对油门的力度，并将信号发送给ECU。

2. 读取其他传感器信号：ECU不仅会接收油门踏板的信号，还会读取其他传感器的信号，如车速传感器和转速传感器。

这些传感器提供了与油门控制相关的实时数据，以帮助ECU做出更准确的控制。

3. 计算油门开度：根据驾驶员对油门的要求和其他传感器提供的数据，ECU会计算出应该给引擎施加多大的油门开度。

电控系统的组成电控系统是指由电子控制单元（ECU）、传感器、执行器和通信总线等部件组成的系统，用于控制汽车发动机、变速器、制动系统、悬挂系统、空调系统等各种汽车子系统。

本文将就电控系统的组成进行详细的介绍。

一、电子控制单元（ECU）电子控制单元是电控系统的核心，是控制各个子系统的中央控制器。

ECU内部包含了微处理器、存储器、输入输出接口和通信总线接口等组件。

它的主要功能是接收传感器采集到的数据，根据预设的控制算法计算出控制命令，通过输出接口将命令传递给执行器，从而实现对汽车各个子系统的控制。

二、传感器传感器是电控系统中的重要组成部分，它能够将各种物理量转换为电信号，然后将其传递给ECU。

传感器的种类很多，包括温度传感器、压力传感器、速度传感器、角度传感器等等。

传感器的作用是实时监测汽车各个子系统的状态，将监测到的数据传递给ECU，以便ECU 根据数据进行控制。

三、执行器执行器是电控系统中用于执行控制命令的部件。

它们包括发动机控制阀、制动器、变速器驱动器、电动窗机构等等。

执行器接收到ECU发出的控制命令后，将命令转换为相应的动作，从而实现对汽车各个子系统的控制。

四、通信总线通信总线是电控系统中用于传输数据的介质，它能够将ECU、传感器和执行器之间的数据传输进行统一管理。

通信总线的种类很多，包括CAN总线、LIN总线、FlexRay总线等等。

通信总线的作用是实现各个部件之间的数据交互，从而实现对汽车各个子系统的控制。

综上所述，电控系统的组成包括电子控制单元、传感器、执行器和通信总线等部件。

这些部件相互协作，实现了对汽车各个子系统的精确控制，提高了汽车的性能和安全性。

汽车电控系统工作原理
汽车电控系统是现代汽车中至关重要的一部分，它负责监控和控制车辆的各种功能，以确保车辆的安全性、性能和燃油效率。

汽车电控系统包括发动机控制单元（ECU）、变速器控制单元、刹车控制系统、空调控制系统等。

这些系统通过传感器和执行器之间的信息交换和控制来实现汽车的各种功能。

汽车电控系统的工作原理可以简单概括为以下几个步骤：
1. 传感器采集数据，汽车上安装了各种传感器，如氧传感器、车速传感器、油门位置传感器等，它们负责监测车辆的各种参数，如发动机转速、车速、油门开度等。

2. 数据处理，传感器采集到的数据被送往发动机控制单元（ECU）等控制单元，这些控制单元会对数据进行处理和分析，以确定最佳的控制策略。

3. 控制执行器，根据处理后的数据，控制单元会向执行器发送指令，比如调整发动机点火时机、喷油量、变速器换挡等，以实现最佳的动力输出和燃油效率。

4. 反馈控制，在执行器执行指令后，传感器会再次采集数据并反馈给控制单元，以便对控制策略进行调整和优化。

通过这样的过程，汽车电控系统可以实现对发动机、变速器、刹车等关键部件的精准控制，以确保车辆的性能、安全性和燃油效率。

同时，汽车电控系统也为汽车后续的智能化发展提供了基础，例如自动驾驶技术的实现离不开先进的电控系统。

总的来说，汽车电控系统的工作原理是通过传感器采集数据、控制单元处理数据、执行器执行指令和反馈控制的循环过程，以实现对车辆各种功能的精准控制和优化。

这一系统的不断创新和发展将为汽车行业带来更多的便利和安全性。

汽车电子与传感器及检测摘要：现代汽车电子从所应用的电子元器件到车内电子系统的架构均已进入了一个有本质性提高的新阶段。

其中最有代表性的核心器件之一就是智能传感器。

它担负着发动机的燃油喷射、电子点火、怠速控制、进气控制、废气再循环、蒸汽回收及底盘部分的传动、行驶、转向、制动、电子悬架和车身部分的防盗、中央门锁、自动空调等汽车各大电子控制系统的信息采集和传输，是电子控制系统中非常重要的元件。

如果没有它的正常工作，汽车就不可能正常地行驶。

本文介绍了汽车用传感器作用、结构、原理、检测方法和它与电控系统的联系。

关键词：传感器汽车电子电控系统近几年来我国汽车工业增长迅速，发展势头很猛。

电子信息技术已经成为新一代汽车发展方向的主导因素，传感器在汽车上的使用越来越多，整个电控系统都是在传感器的基础上得以进行的。

其中最有代表性的核心器件之一就是智能传感器。

一、汽车电子已经经历的几个发展阶段：从分立电子元器件搭建的电路监测控制，经过了电子元器件或组件加微处理器构筑的各自独立的、专用的、半自动和自动的操控系统，现在已经进入了采用高速总线（目前至少有5种以上总线已开发使用），统一交换汽车运行中的各种电子装备和系统的数据，实现综合、智能调控的新阶段。

新的汽车电子系统由各个电子控制单元（ECU）组成，可以独立操控，同时又能协调到整体运行的最佳状态。

例如为使发动机处于最佳工作状态，就需要从吸入汽缸的空气流量、进气压力的测定开始，再根据水温、空气温度等工作环境参数计算出基本喷油量，同时还要通过节气门位置传感器检测节气门的开度，确定发动机的工况，进而控制，调整最佳喷油量，最后还需要通过曲轴的角速度传感器监测曲轴转角和发动机转速，最终计算出并发出最佳点火时机的指令。

这个发动机燃油喷射系统和点火综合控制系统还可以与废气排放的监控系统和起动系统等组合，构筑成可使汽车发动机功率和扭矩最大化，而同时燃油消耗和废气排放最低化的智能系统。

二、汽车发展对汽车电子的一些基本要求：1．电子操控系统的动作必须快速、正确、可靠。

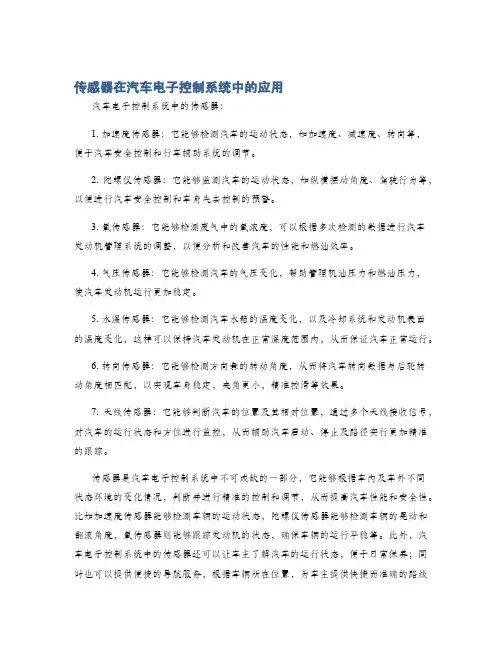

传感器在汽车电子控制系统中的应用汽车电子控制系统中的传感器：1. 加速度传感器：它能够检测汽车的运动状态，如加速度、减速度、转向等，便于汽车安全控制和行车辅助系统的调节。

2. 陀螺仪传感器：它能够监测汽车的运动状态，如纵横摆动角度、驾驶行为等，以便进行汽车安全控制和车身失去控制的预警。

3. 氧传感器：它能够检测废气中的氧浓度，可以根据多次检测的数据进行汽车发动机管理系统的调整，以便分析和改善汽车的性能和燃油效率。

4. 气压传感器：它能够检测汽车的气压变化，帮助管理机油压力和燃油压力，使汽车发动机运行更加稳定。

5. 水温传感器：它能够检测汽车水箱的温度变化，以及冷却系统和发动机表面的温度变化，这样可以保持汽车发动机在正常温度范围内，从而保证汽车正常运行。

6. 转向传感器：它能够检测方向盘的转动角度，从而将汽车转向数据与后轮转动角度相匹配，以实现车身稳定，夹角更小，精准控滑等效果。

7. 天线传感器：它能够判断汽车的位置及其相对位置，通过多个天线接收信号，对汽车的运行状态和方位进行监控，从而辅助汽车启动、停止及路径实行更加精准的跟踪。

传感器是汽车电子控制系统中不可或缺的一部分，它能够根据车内及车外不同状态环境的变化情况，判断并进行精准的控制和调节，从而提高汽车性能和安全性。

比如加速度传感器能够检测车辆的运动状态，陀螺仪传感器能够检测车辆的晃动和翻滚角度，氧传感器则能够跟踪发动机的状态，确保车辆的运行平稳等。

此外，汽车电子控制系统中的传感器还可以让车主了解汽车的运行状态，便于日常保养；同时也可以提供便捷的导航服务，根据车辆所在位置，为车主提供快捷而准确的路线规划指导。

因此，汽车电子控制系统中传感器的运用技术在汽车电子控制系统中非常重要，不仅可以保证车辆的安全性，而且可以提高汽车的运行效率和汽车的服务价值。

（论文封面）中文题目：传感器在汽车自动控制系统中的应用英文题目：Sensor Application in the Automobile Automatic Control System摘要随着电子技术的发展，现代汽车正朝着高档智能化、电子信息化的方向发展。

由于传感器体积小、价格便宜、便于集成等特点，同时可以提高系统测试精度，因此汽车传感器在汽车自动控制系统中就得到了普遍的应用。

近年来汽车传感器已作为汽车电子控制系统的关键部件，在整个汽车系统中扮演着举足轻重的作用，因此对汽车传感器在汽车自动控制系统中的应用的研究也就有着重要的实际和科研意义。

汽车传感器作为汽车电子控制系统的信息源，是汽车电子控制系统的关键部件，也是汽车电子技术领域研究的核心内容之一。

汽车传感器在汽车上主要用于发动机控制系统、底盘控制系统和导航系统中。

本文将从主流的汽车传感器应用控制系统出发，对汽车传感器的应用作出分析。

关键词：传感器，汽车自动控制系统，关键部件AbstractWith the development of electronic technology, the development direction of modern automobile is high-end intelligent and electronic information technology. Due to sensor characteristics such as small volume, price cheap, easy to integration, at the same time it can improve precision of the system test, so automotive sensor in automatic control system has been widely used. In recent years, automotive sensors have play an important role in the whole car system, as the key part of automotive electronic control system components. Thus the research of automotive sensors in the application of automatic control system also has important practical and research significance.As the information source of automotive electronic control system, Automobile sensors are key components in automotive electronic control system. It is also one of the core content of automotive electronic technology research. Automobile sensors are always adopted in engine control system, dynamic chassis control and guided system. This paper will analyses the application of automobile sensors in the ways of mentioned above.Keyword:Automobile sensors, automobile automatic control system, critical components目录一绪论 (5)1.1课题研究背景与目的 (5)1.2国内外发展现状 (6)二传感器概述 (7)2.1 传感器的定义 (7)2.2 传感器的分类 (8)2.3 传感器的特性 (9)2.3.1 传感器的静态特性 (9)2.3.2 传感器的动态特性 (12)三汽车传感器在汽车自动控制系统中的具体应用 (14)3.1 在发动机控制系统中的应用 (14)3.2在底盘控制系统中的应用 (16)3.3 在车身控制系统中的应用 (17)3.4 在导航系统中的应用 (18)3.5 在汽车防盗系统中的应用 (19)3.6汽车传感器测试的特点 (20)四汽车传感器的发展趋势 (22)4.1 汽车传感器的市场经济性分析 (22)4.2 汽车传感器未来的发展 (24)五总结 (26)致谢 (27)参考文献 (28)一绪论1.1课题研究背景与目的当今，传感器已广泛用于工业、农业、交通、环境监测、医疗诊断、军事科研、航空航天、现代办公设备、智能建筑和家用电器等领域，是构建现代信息系统的重要组成部分。
