A SANY GROUP system office room [SANYUA16H-RD 1型道岔融雪系统的设计与应用摘要：道岔融雪系统是冬天严寒地带为了提高除雪效率和质量而研发的一种除雪方式。
详细阐述了RD1型电加热道岔融雪系统的设计原理及应用。
关键词：道岔融雪Abstract :Keywords :道岔融雪系统是近年来为了解决传统的初雪方式如:人工清扫道岔积雪等方式的低效率、低质量而综合其它的除雪方式，如燃气加热、热水加热、蒸汽加热、压缩冷空气等，提出的一种简洁、可靠、节能的融雪方式。
随着电加热融雪系统的不断应用与推广，国内一些单位都开始研制该系统。
目前主要有通号集团研发的RD1型道岔融雪装置，北京中海华光研发的ZHHG电加热道岔融雪系统，沈阳铁路局科研所、东北大学及西南交通大学共同研制的STDR-G型电加热融雪系统等。

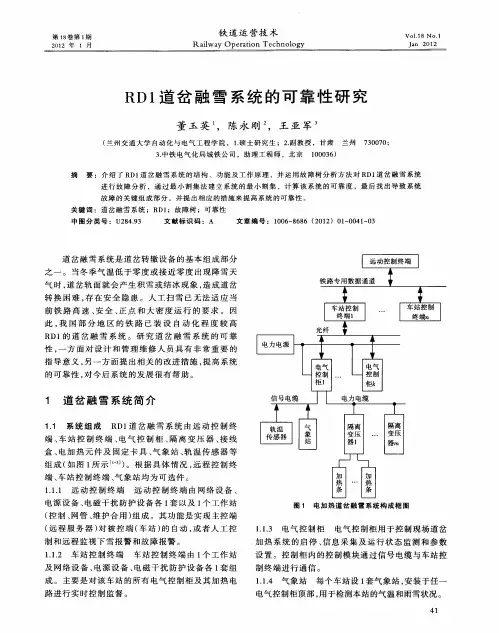

1、RD 1型道岔融雪系统设计RD1型道岔融雪系统由中国铁路通信信号集团公司西安铁路信号工厂和基础设备事业部（中铁通电务技术开发中心）共同开发研制。
该系统采用电加热方式，通过安装在道岔上的电加热元件对道岔进行加热以达到除雪的目的。
整个系统呈模块化设计，具有完善的自检、诊断、检测、报警、远程监控和管理等功能。
由远程控制终端、车站控制终端、电气控制柜、隔离变压器、接线盒、电加热元件及固定卡具、气象站、轨温传感器、连接线缆和信息通道等组成。
当发生降雪或温度变化时，系统可自动或人工启动电加热融雪电路，保证道岔正常转换。
系统组成如下：2、工作原理：电气控制柜是整个系统的主要部件，安装在车站咽喉区，电力电源从电力贯通线或接触网引入到电气控制柜，经过电气控制柜内部的开关组件后，由电力电缆输送至道岔旁的隔离变压器，再经隔离变压器隔离变压后，输送给安装在道岔上的电加热元件加热道岔，以达到融雪除冰的目的。
系统具有远程、车站、现场三级控制模式。
电气控制柜内置一个可编程控制器，通过采集气象站检测的雨雪信息、轨温传感器检测的加热道岔温升信息，根据预设的加热方案，确定是否需要开启道岔加热系统。
道岔融雪系统 SANY GROUP system office room 【SANYUA16H-R D1型道岔融雪系统的设计与应用摘要：道岔融雪系统是冬天严寒地带为了提高除雪效率和质量而研发的一种除雪方式。
详细阐述了RD1型电加热道岔融雪系统的设计原理及应用。
关键词：道岔融雪Abstract：Keywords：道岔融雪系统是近年来为了解决传统的初雪方式如:人工清扫道岔积雪等方式的低效率、低质量而综合其它的除雪方式，如燃气加热、热水加热、蒸汽加热、压缩冷空气等，提出的一种简洁、可靠、节能的融雪方式。
随着电加热融雪系统的不断应用与推广，国内一些单位都开始研制该系统。
目前主要有通号集团研发的RD1型道岔融雪装置，北京中海华光研发的ZHHG电加热道岔融雪系统，沈阳铁路局科研所、东北大学及西南交通大学共同研制的STDR-G型电加热融雪系统等。
1、RD1型道岔融雪系统设计RD1型道岔融雪系统由中国铁路通信信号集团公司西安铁路信号工厂和基础设备事业部（中铁通电务技术开发中心）共同开发研制。
该系统采用电加热方式，通过安装在道岔上的电加热元件对道岔进行加热以达到除雪的目的。
整个系统呈模块化设计，具有完善的自检、诊断、检测、报警、远程监控和管理等功能。
由远程控制终端、车站控制终端、电气控制柜、隔离变压器、接线盒、电加热元件及固定卡具、气象站、轨温传感器、连接线缆和信息通道等组成。
当发生降雪或温度变化时，系统可自动或人工启动电加热融雪电路，保证道岔正常转换。
系统组成如下：2、工作原理：电气控制柜是整个系统的主要部件，安装在车站咽喉区，电力电源从电力贯通线或接触网引入到电气控制柜，经过电气控制柜内部的开关组件后，由电力电缆输送至道岔旁的隔离变压器，再经隔离变压器隔离变压后，输送给安装在道岔上的电加热元件加热道岔，以达到融雪除冰的目的。
系统具有远程、车站、现场三级控制模式。
电气控制柜内置一个可编程控制器，通过采集气象站检测的雨雪信息、轨温传感器检测的加热道岔温升信息，根据预设的加热方案，确定是否需要开启道岔加热系统。
一种道岔融雪系统介绍摘要：通过对国内外道岔融雪设备发展现状进行对比分析，详细介绍了RD1型电加热道岔融雪系统的组成及工作原理，并且总结其在具体工程实施中的注意事项，最后指出系统应改进的部分。
关键词：道岔融雪；发展现状；电加热；RD11．引言道岔是铁路运输设备重要的组成部分。
大雪降温天气会使铁路道岔积雪结冰，发生冻结，直接造成尖轨的端部和基本轨不密贴，影响车站列车接发和调车作业，造成铁路运输晚点、停运，甚至发生人身及行车安全事故。
我国铁路传统的除雪方法是人工清扫道岔部分的积雪，但这种方法效率极低，而且随着列车运行速度的提高，行车密度的加大，容易发生危及人身安全的事故。
因此，为了改善人工扫雪的繁重劳动状况，保证行车安全畅通，研究运用新型道岔融雪设备势在必行。
2．国内外道岔融雪设备的发展现状2.1国外道岔融雪设备国外道岔融雪系统起步比较早，技术已趋于成熟，普遍采用的道岔融雪方式主要有：电热式、红外线加热式、燃气加热式、热风式、压缩空气式、喷灯加热式、温水喷射式、温水循环式和洒水式等。
其中应用最多、最广的是电加热方式。
德国WOLFF（沃尔夫）公司生产的道岔电加热融雪系统广泛应用于德国、奥地利、瑞士等阿尔卑斯山区及西班牙的高原地区。
我国青藏铁路就引进了该系统。
荷兰PINTSCH ABEN公司生产的道岔加热系统广泛应用于俄罗斯、德国、荷兰等12个国家和地区。
目前该公司在我国道岔加热领域内还没有实质性的业务开展。
上述两个公司融雪设备从功能、原理等方面都基本类似。
通过钢轨温度、空气温度及湿度、积雪3个传感器采集的信号，自动控制道岔加热系统的工作，并可通过光缆实现远程集中监控，动态监测环境温度及湿度、铁轨温度、降雪状态和加热融雪系统的工作状态等参数，适应现代铁路高速、安全、高度自动化等要求。
2.2国内道岔融雪设备国内在铁路道岔融雪设备的开发和应用起步较晚，到20世纪90年代，冬季道岔除雪基本是靠人工清扫的方式，在人员投入和管理成本上消耗巨大。
电加热道岔融雪系统维护管理手册北京中铁通电务技术开发中心2010年8月目录关于维护手册 (3)道岔融雪设备维护通则 (3)1 维护基本要求 (3)1.1概述 (3)1.2 维护工具与设备 (4)1.3 维护参考技术标准 (5)2 日常维护项目 (5)2.1 控制柜维护 (6)2.2 隔离变压器维护 (9)2.3 加热元件的绝缘 (10)3 日常维护操作 (10)4 应急处理 (10)维护记录表 (11)关于维护手册用户在进行维护之前，请仔细阅读本章节，以减少以外的发生。
文中！“注意、警告、危险”事项，并不代表所应遵守的所有安全事项，只作为各种维护安全事项的补充。
因此，进行维护的人员必须经过严格培训，掌握系统正确的维护方法及各种安全注意事项方可进行设备的各项维护。
道岔融雪设备维护通则1.设备外观良好，部件齐全作用良好，各指示灯及仪表应指示正确。
2.设备内部配线与配线图一致，各接线端子及紧固零件无松动，焊头焊接牢固。
3.设备所用元器件均须与设计规定的规格相符。
4.各熔断器及断路器接触良好，其规格应与设计图相符。
5.三相交流电源各相负荷应力求平衡，以改善三相电源的使用条件。
6.融雪设备的专用交、直流电源，均应采用对地绝缘系统，并有必要的配电设备和可靠的保安系统。
1 维护基本要求1.1概述电加热道岔融雪系统设备是道岔转辙设备的基本组成部分之一。
由控制中心、车站控制终端、控制柜、环境监测装置、电加热元件、隔离变压器、接线盒、连接线缆和信息通道等组成。
当发生降雪或温度变化时，系统可自动或人工启动电加热融雪电路。
为保障降雪天气铁路系统的稳定、可靠运行，道岔融雪设备的运行管理和维护工作非常必要。
道岔融雪设备维护工作的基本任务是：①保证降雪天气道岔设备正常转换，保证融雪效果。
②通过经常性的维护检修和定期大、中修，保证设备稳定、可靠的运行，延长设备使用时间。
③迅速准确的排除故障，尽量减少故障造成的损失。
④经常保持设备和环境整洁，信号室环境符合设备运行的基本要求。
