除氧器及连接系统

第四节除氧器除氧器的主要作用是除去锅炉给水中的氧气和其它不凝结气体，以保证给水的品质。

若水中溶解氧气，就会使与水接触的金属被腐蚀，同时在热交换器中若有气体聚积，将使传热的热阻增加，降低设备的传热效果。

因此水中溶解有任何气体都是不利的，尤其是氧气，它将直接威胁设备的安全运行。

随着锅炉参数的提高，对给水的品质要求愈高，尤其是对水中溶解氧量的限制更严格，对于超临界和亚临界的直流锅炉甚至要求给水彻底除氧。

在火电厂广泛采用物理方法作为主要的除氧方法，即所谓热力除氧，它可以除掉给水中的绝大部分氧气（包括其它气体），然后采用化学方法进行彻底除氧。

除氧器是热力除氧的主要设备，而本身又是给水回热系统中的一个混合式加热器，同时，除氧器还是一个汇集汽水的容器，各个高压加热器的疏水、化学补水及全厂各处水质合格的高压疏水、排汽等均可汇入除氧器加以利用，以减少发电厂的汽水损失。

一、热力除氧原理当水和某种气体接触时，就会有一部分气体溶解到水中，用气体的溶解度表示气体溶解于水中的数量，以mg/L计值，它和气体的种类以及该气体在水面的分压力和水的温度有关。

在一定的压力下，水的温度越高，气体的溶解度越小，反之气体的溶解度就越大。

同时气体在水面的分压力越高，其溶解度就越大，反之，其溶解度也越低。

天然水中溶解的氧气可达10mg/L由于汽轮机的真空系统不可能绝对严密，空气通过不严密部分渗入系统，凝结水可能溶有大量氧气。

此外，补充水中也含有氧气及二氧化碳等其它气体。

采用热力除氧的方法，可除去给水中溶解的不凝结气体。

除氧是要除去水中所有的不凝结气体，它采用的是热力除氧的方法，其原理是依据亨利定律和道尔顿定律以及传热传质定律。

亨利定律指出：当液体表面的某气体与溶解于液体中该气体处于进、出动态平衡时，溶于单位容积液体中该气体的质量b，与液面上该气体的分压力P b成正比：b=k P b/P0（mg/L）式中：K为该气体的质量溶解度系数，它与液体和气体的种类和温度有关；P0为液面上的全压力。

除氧器运行规程一、除氧器说明1、除氧器(作用)用它来除去锅炉给水中的氧气及其它气体,保证给水的品质,同时除氧器本身又是给水回热系统中的一个混合式加热器,起了加热给水、提高给水温度作用。

2、除氧器工作原理：（膜式除氧器）膜式除氧器应用了射流和旋转技术，并采用了比表面积很大的填料—液汽网盒。

除氧器总体设计成两级除氧结构。

第一级：除氧装置由起膜装置和淋水箅子所组成。

汽轮机的凝结水和化学补充水以及其它低于饱和温度下的各种疏水都进入起膜装置的水室中混合，混合后的水经过固定在上、下管板上的起膜喷管的喷孔以射流方式在起膜喷管的内壁上形成高速向下旋转的水膜。

向下流动的水膜与上升的加热蒸汽接触后产生强烈的热交换过程，当旋转的水膜流出起膜管时，水温基本上接近了饱和温度，水中的溶解氧将被除掉90%—95%。

水膜流出起膜管后形成椎形裙体，并在重力和蒸汽流的作用下被冲破而形成水滴，降落在淋水箅子上。

淋水箅子由五层30㎜×30㎜等边角钢构成，除氧水经过各层箅子同蒸汽进一步的进行热交换，同时也为除氧水进入液体网填料盒进行均匀分配。

液汽网填料盒是除氧器第二级除氧装置。

液汽网填料盒根据实际情况设计成单层或双层。

液汽网是一种新型高效填料，它是由不锈钢扁丝（0.1㎜×0.4㎜）以Ω形编织成的网套，把液体网按其自然状态盘成圆盘，圆盘直径相当于液汽网盒框体的内径，在圆盘的上下用扁钢和Φ14钢筋将其固装在液汽网的框体内，除氧水经过液汽网盒使汽水更加充分接触，可将水中溶解最大限度地高析出来，这一除氧过程保证了除氧器在变工况运行时的适应性能和稳定性能。

二、除氧器投用前检查（一）、启动前阀门位置1、给水箱内部清扫干净，确认水箱和下水管应无杂物、工具等。

2、确认水箱外部检修或安装工作全部完工，水位计干净、清晰、各温度表完整齐全，压力表投入一次阀开启，有关表计电源投入。

3、查DCS界面与就地讯号指示相符。

4、调整阀校验正常，送上电源。

汽机除氧给水系统讲解一、除氧器除氧器是大型火电机组回热系统中重要的辅机之一，它的主要作用是除去凝结水中的氧和二氧化碳等非冷凝气体，其次将凝结水加热到除氧器运行压力下的饱和温度，加热汽源是四抽及其它方面的余汽，疏水等,从而提高了机组的热经济性，并将达到标准含氧量的饱和水储存于除氧器的水箱中随时满足锅炉的需要，保证锅炉的安全运行。

二、除氧器工作原理热力除氧原理：气体在水中的溶解度正比于该气体在水面的分压力，水中气体分压力的总合与水面混合气体的总压力相平衡，当水加热至沸腾时，水面各蒸汽的分压力接近混合气体的总压力，其它气体的分压力接近零，故不能溶解的其它气体被排出水面。

三、除氧器的运行1.除氧器滑压运行时，应保证除氧器水汽侧压差的大小与机组需要凝结水流量大小（及喷嘴流量大小）相匹配，才能使喷嘴达到最佳的雾化效果从而保证凝结水在喷雾除氧器段空间的除氧效果。

2、除氧器在安装投运前和大修后应进行安全门开启试验。

3、除氧器安装后投运、大修或长期停机后投运应对除氧系统进行除铁冲洗。

合格指标是：含铁量≤50μg∕l;悬浮物≤10μg∕L4、正常运行中的监视1）除氧器运行中应注意监视压力、温度要与机组运行工况相对应，温度变化率不能太大，压力不能超过额定值。

2）正常运行时，水位应投入自动，控制在正常范围之内。

3）正常运行时，辅助蒸汽供除氧器主、旁路压力控制投入自动，定值在0.147MPa。

4）正常运行时，溶氧量要合格，如含氧量超限，应调整除氧器电动排气门开度，使除氧器溶氧合格。

5）除氧器正常运行中应对就地水位计和远方水位计进行校核；对水位保护进行试3佥，保证其动作正常。

6）正常运行时应对各阀门、管道经常检查，不应有漏水、漏汽、汽水冲击振动等现象。

四、设备参数概述1.型式：卧式。

2、设计压力为：≥1.23MPa（g）;最高工作压力1.081MPa（a）r额定工作压力1.029MPa（a）β3、设计温度：≥392.2°C;最高工作温度368.7°C,额定工作温度362.1。

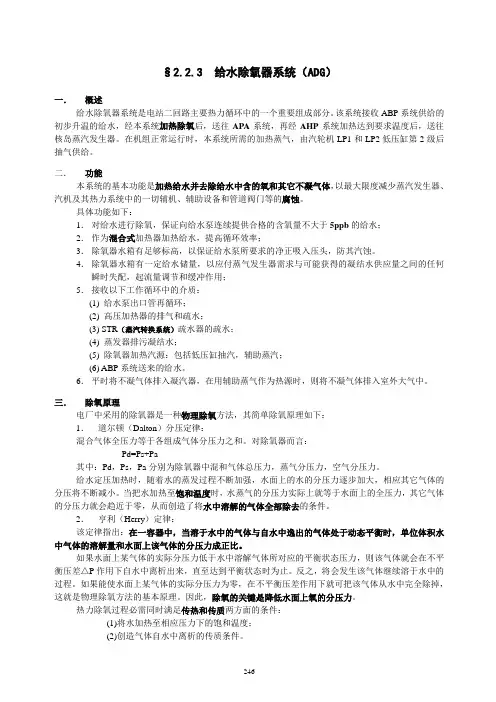

§2.2.3 给水除氧器系统（ADG）一．概述给水除氧器系统是电站二回路主要热力循环中的一个重要组成部分。

该系统接收ABP系统供给的初步升温的给水，经本系统加热除氧后，送往APA系统，再经AHP系统加热达到要求温度后，送往核岛蒸汽发生器。

在机组正常运行时，本系统所需的加热蒸气，由汽轮机LP1和LP2低压缸第2级后抽气供给。

二．功能本系统的基本功能是加热给水并去除给水中含的氧和其它不凝气体，以最大限度减少蒸汽发生器、汽机及其热力系统中的一切辅机、辅助设备和管道阀门等的腐蚀。

具体功能如下：1．对给水进行除氧，保证向给水泵连续提供合格的含氧量不大于5ppb的给水；2．作为混合式加热器加热给水，提高循环效率；3．除氧器水箱有足够标高，以保证给水泵所要求的净正吸入压头，防其汽蚀。

4．除氧器水箱有一定给水储量，以应付蒸气发生器需求与可能获得的凝结水供应量之间的任何瞬时失配，起流量调节和缓冲作用；5．接收以下工作循环中的介质：(1) 给水泵出口管再循环；(2) 高压加热器的排气和疏水；(3) STR（蒸汽转换系统）疏水器的疏水；(4) 蒸发器排污凝结水；(5) 除氧器加热汽源：包括低压缸抽汽，辅助蒸汽；(6) ABP系统送来的给水。

6．平时将不凝气体排入凝汽器，在用辅助蒸气作为热源时，则将不凝气体排入室外大气中。

三．除氧原理电厂中采用的除氧器是一种物理除氧方法，其简单除氧原理如下：1．道尔顿（Dalton）分压定律：混合气体全压力等于各组成气体分压力之和。

对除氧器而言：Pd=Ps+Pa其中：Pd，Ps，Pa分别为除氧器中混和气体总压力，蒸气分压力，空气分压力。

给水定压加热时，随着水的蒸发过程不断加强，水面上的水的分压力逐步加大，相应其它气体的分压将不断减小。

当把水加热至饱和温度时，水蒸气的分压力实际上就等于水面上的全压力，其它气体的分压力就会趋近于零，从而创造了将水中溶解的气体全部除去的条件。

2．亨利（Herry）定律：该定律指出：在一容器中，当溶于水中的气体与自水中逸出的气体处于动态平衡时，单位体积水中气体的溶解量和水面上该气体的分压力成正比。

除氧器的热力系统及运行 [ 日期：2005-01-22 ] [ 来自：本站原创]除氧器在运行中，不同工况下它的出水量（负荷）、给水含氧量、迸水量、迸水温度、排汽量、给水泵可靠的运行和具有较高的回热经济性等，都与除氧器热力系统的设计拟定和正确的运行方式有关。

一）除氧器热力系统拟宝和运行中主要注意的问题1．低负荷汽源切换及备用汽源的设置除氧器在低负荷运行时本级抽汽压力降低，定压运行除氧器为维持恒定压力应切换到一级抽汽；滑压运行除氧器为保证自动向大气排气，也需改变运行方式及切换汽源。

一般在上一级较高抽汽管至本级抽汽管上装设自动切换阀，当除氧器工作压力降至某一最低值，本级抽汽满足不了除氧器压力，自动切换至上一级抽汽而停止本级抽汽。

在锅炉开始启动而汽轮机未投运前，或锅炉需要清洗、点火上水时，其用水都必须经过除氧，为此应该设置备用汽源以代替汽轮机抽汽向除氧器供汽。

对母管制电厂可以利用母管上运行的其他机组抽汽作为备用汽源。

而单元制机组，一般设置辅助蒸汽联箱（称厂用蒸汽联箱），用辅助蒸汽联箱的蒸汽作备用汽源。

向辅助蒸汽联箱供汽的汽源，运行机组一一般取自高压缸排汽（即冷再热蒸汽），新建电厂来自启动锅炉，扩建的老厂可用老机组抽汽。

2．除氧器的冷态启动除氧器冷态启动时应注意壳体预热，避免除氧器和给水箱左右及上下壁之间因温差过大产生较大的热应力，该热应力可引起除氧器振动。

现代大型电厂除氧器体积很大，如600MW机组2 400t小除氧器及给水箱，除氧器卧式壳体长15m，直径2． 5m，壁厚25mrn，给水箱长26． 0 4m，直径3． 8m，壁厚32mm，水箱重125．45t。

冷态启动宜采用先送汽后上水的方法，用辅助蒸汽预热壳体20min，使除氧器压力达到0． 1196～0. 149MPa，然后将除盐后的水送人除氧器，逐渐开大迸汽阀，并保持以上压力，使水温达到104～110℃进行大气式除氧。

随机组负荷上升，供除氧器运行的机组抽汽压力超过0．149MPa后，停止辅助蒸汽切换到相应抽汽管上，随机组滑参数启动的要求升压至额定工作压力。

除氧器的设计规范1除氧器的概述除氧器，又称氧除失器、缺氧分析仪，是一种从气体中检测出氧的含量的仪器仪表,它能够显示气体中的氧分子含量信息，可以监测气体中的氧气含量，并进行氧化剂的调控。

2除氧器的功能特点（1）高准确度。

除氧器的校正精度能达到6位，精度误差可达到±2.2ppm，较大的范围能精确测量1ppm～100%的O2。

（2）实时检测。

除氧器可以即时检测出气体中的氧分子含量，可以得到实时的氧含量结果，便于动态监测气体的氧化过程。

（3）多通道检测。

除氧器采用多通道设计，更耐用、更稳定，可以实现双路或多路气体测量，有助于更好的控制气体含量。

3除氧器的设计规范（1）采用的电子产品应符合国家有关标准，并具有合理的性能参数，并应按照生产厂家的要求进行定期维护和保养。

（2）设计规范中规定需要安装吸气过滤器，过滤器必须与标准有关，其功能是去除外界环境中的杂质，以保证除氧器系统的正常运行。

（3）除氧器的控制主机设置功能必须足够齐全，功能应满足仪表的设计要求，能够适应房间环境状况的变化，满足系统的安全需求。

（4）控制环境的温度和湿度应满足标准的要求，必要时可安装冷凝系统，采用新式的气体过滤材料，保证控制环境的稳定性。

（5）需布置有安全警报装置，当氧浓度超标时，能迅速自动开启启动报警系统，保证安全工作环境。

4除氧器应用由于除氧器性能精准，有效地实现气体中氧分子的检测，被广泛应用于化学反应、化工以及工业生产等诸多领域。

如可以应用于化学反应的质量控制，工业生产的环境保护，以及燃烧、焊接等技术工艺。

由此可见，除氧器具有广泛的现实作用，对生产、消费者的安全以及控制都具有重大的意义。

除氧器运行规程一、除氧器说明1、除氧器（作用）用它来除去锅炉给水中的氧气及其它气体，保证给水的品质，同时除氧器本身又是给水回热系统中的一个混合式加热器，起了加热给水、提高给水温度作用。

2、除氧器工作原理：（膜式除氧器）膜式除氧器应用了射流和旋转技术，并采用了比表面积很大的填料一液汽网除氧器总体设计成两级除氧结构。

第一级：除氧装置由起膜装置和淋水算子所组成。

汽轮机的凝结水和化学补充水以及其它低于饱和温度下的各种疏水都进入起膜装置的水室中混合，混合后的水经过固定在上、下管板上的起膜喷管的喷孔以射流方式在起膜喷管的内壁上形成高速向下旋转的水膜。

向下流动的水膜与上升的加热蒸汽接触后产生强烈的热交换过程，当旋转的水膜流出起膜管时，水温基本上接近了饱和温度，水中的溶解氧将被除掉90%^ 95%水膜流出起膜管后形成椎形裙体，并在重力和蒸汽流的作用下被冲破而形成水滴，降落在淋水算子上。

淋水算子由五层30伽X 30伽等边角钢构成，除氧水经过各层算子同蒸汽进一步的进行热交换，同时也为除氧水进入液体网填料盒进行均匀分配。

液汽网填料盒是除氧器第二级除氧装置。

液汽网填料盒根据实际情况设计成单层或双层。

液汽网是一种新型高效填料，它是由不锈钢扁丝（0.1 mmx 0.4伽）以Q形编织成的网套，把液体网按其自14钢筋然状态盘成圆盘，圆盘直径相当于液汽网盒框体的内径，在圆盘的上下用扁钢和①将其固装在液汽网的框体内，除氧水经过液汽网盒使汽水更加充分接触，可将水中溶解最大限度地高析出来,除氧过程保证了除氧器在变工况运行时的适应性能和稳定性能。

（二八除氧器投用前准备、检查工作：1、给水箱内部清扫干净，确认水箱和下水管应无杂物、工具等。

2、确认水箱外部检修或安装工作全部完工，水位计干净、清晰、各温度表完整齐全，压力表投入一次阀开启，有关表计电源投入。

3、查DCS界面与就地讯号指示相符。

4、调整阀校验正常，送上电源。

5、水位、压力报警装置正常。
