DM602A设置参数操作 内部资料严禁外传 禁止总部技术资料直接外传。

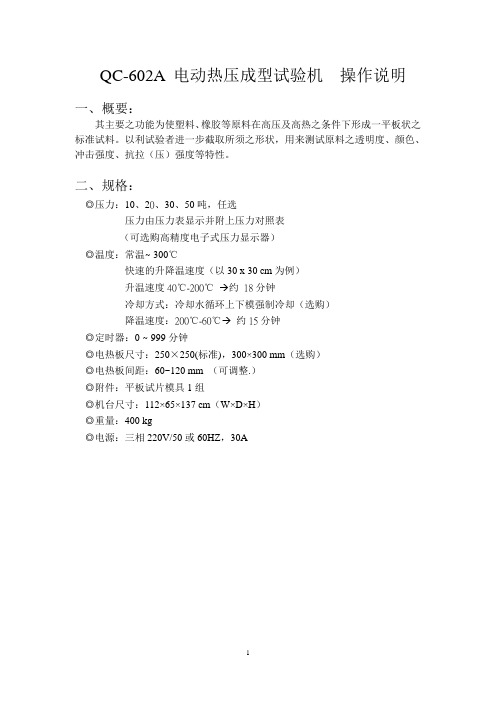

QC-602A 电动热压成型试验机操作说明一、概要：其主要之功能为使塑料、橡胶等原料在高压及高热之条件下形成一平板状之标准试料。

以利试验者进一步截取所须之形状，用来测试原料之透明度、颜色、冲击强度、抗拉（压）强度等特性。

二、规格：◎压力：10、20、30、50吨，任选压力由压力表显示并附上压力对照表（可选购高精度电子式压力显示器）◎温度：常温~ 300℃快速的升降温速度（以30 x 30 cm为例）升温速度40℃-200℃→约18分钟冷却方式：冷却水循环上下模强制冷却（选购）降温速度：200℃-60℃→约15分钟◎定时器：0 ~ 999分钟◎电热板尺寸：250×250(标准)，300×300 mm（选购）◎电热板间距：60~120 mm （可调整.）◎附件：平板试片模具1组◎机台尺寸：112×65×137 cm（W×D×H）◎重量：400 kg◎电源：三相220V/50或60HZ，30A三、面板图：四、各部开关操作说明：（A ）POWER （电源开关）：控制机台电源（本机使用之电源为3φ、220 V 、30A ）。

（B ）DOWN （下降）：控制模板下降，当下极限时会自动停机。

（C ）STOP （停止）：停止运动中的机台。

（D ）UP （上升）：控制模板上升。

（压力可由压力表设定） （E ）UP HEATER （上模加热器开关）：控制上模是否要加热。

（F ）DOWN HEATER （下模加热器开关）：控制下模是否要加热。

（G ）KEEP （持压控制）：压力表可设定持压的压力值。

当压力到达设定值时，油压系统会自动停止以免长时间加压使油温过热造成机台寿命减短。

而压力一旦低于设定值时，自动启动油压系统补足压力。

（H ）TIMER SWITCH ：控制是否使用定时器功能。

上溫控器 J下溫控器 K上溫控開關E下溫控開關F上升D停止C下降B電源A持壓開關G冷卻系統L 計時器開關H 計時器I（I）TIMER（定时器）：设定加压、加热的时间，当时间到达时，自动停止加热，模板自动下降，并且蜂鸣器提醒操作者。

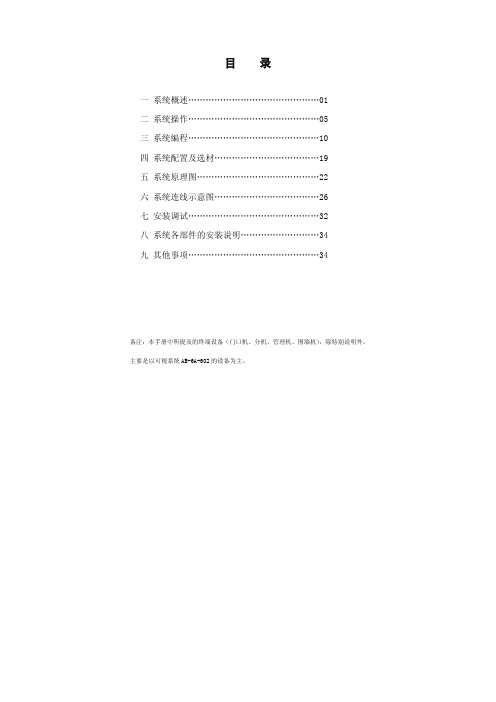

目录一 系统概述 (01)二 系统操作 (05)三 系统编程 (10)四 系统配置及选材 (19)五 系统原理图 (22)六 系统连线示意图 (26)七 安装调试 (32)八 系统各部件的安装说明 (34)九 其他事项 (34)备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-602的设备为主。

第 页1 一、系统概述AB-6A-602楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。

系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。

AB-6A-601楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-602系统相同。

两种系统主要适用于多层、小高层、高层楼型及别墅区的联网对讲与联网多防区报警。

整个系统由门口主机(带联网功能)、室内分机、信号隔离器、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网信号切换器等设备构成。

（见下表） 产品名称 产品型号 主要功能特点门口主机 AB-6A-602D 高亮度键盘背景灯；最大容量可达999999户；6位数码显示各种提示信息；彩色/黑白CCD 摄像头，具有红外夜视功能；超强联网功能，同所有联网型主机联网；32组密码开锁，感应卡开锁，遥控开锁；兼容非可视分机。

室内分机 AB-6A-602M4寸CRT 显象管/4寸、5寸、5.6寸彩色液晶屏；与管理中心双向对讲，可遥控开锁，监视门口机；四防区或六防区报警功能（带密码小键盘）。

具有信息接收功能（可选）。

可接二次确认门口机。

信号隔离器 AB-6A-602VA抗干扰性强，户户故障隔离，带视频分配。

适用于每层2、4户。

第页2长×宽×厚(mm)外形尺寸：316*136*56开孔尺寸：280*114*34第页3第 页4◇ 可视室内分机长×宽×厚(mm)外形尺寸：220*205*65（AB-6A-602M） 235*188*50（AB-6A-602MQ）、◇ 二次门口机AB-6A-602SD长×宽×厚(mm) 外形尺寸：146×120×30◇ 信号隔离器（AB-6A-602VA）长×宽×厚(mm)外形尺寸：85×85×37第 页5 ◇ 主机电源/隔离器电源/管理中心电源（UPS-DP/UPS-P/UPS-CP）长×宽×厚(mm)外形尺寸：190×180×73◇ 管理中心机（AB-6A-602C）长×宽×厚(mm)外形尺寸：430×260×55 mm二、系统操作（一）门口机（602D）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。

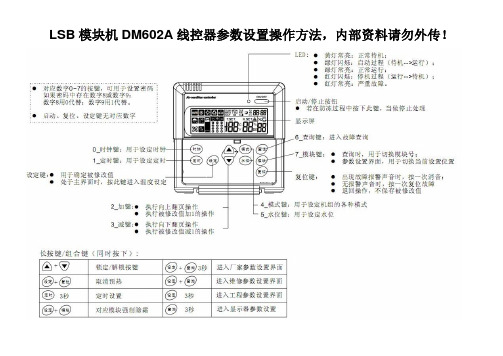

LSB模块机DM602A线控器参数设置操作方法，内部资料请勿外传！附录1.状态号列表在线控器DM602A状态查询界面可查询到每个模块上的信息，包括温度、电流等。

Txxx为状态号，对应单个模块上的信息，具体意义见下表：附录2.参数设置机器出厂前各参数都已设定，如无特殊需要，不宜更改参数，以免影响机器正常运行。

第一次启动前请确认参数适合您的机器！附录2.1机器参数设置表●B类型的参数，包括00~15共16位，相关说明中表示为PLXX-XX.YY(YY=00…15)，每一位的参数值可独立设置为0/1；非B类型的参数，相关说明中表示为PLXX-XX，参数值由[设定范围]确定；●N类型的参数，在机组运行状态下，不可修改；●1、2、3、4表示参数操作权限（分别表示用户、工程、维修2……1、厂家4个级别），数字越大，级别越高。

高级别操作者可操作低级别参数。

维修级密码，出厂初始值：20040101工程级密码，出厂初始值：8888用户级密码，出厂初始值：123456 （使用DM602时不需要用户级密码）各级别密码能操作的参数，请参见机器参数设置表。

其中厂家级优先级别最高，用户级优先级别最低，优先级按顺序排列。

高优先级密码能进入低优先级操作界面并修改低优先级密码。

同时按设定和查询进入维修者设置，对照线控器数字对照表，输入密码进入,进入后显示如下类似界面：…………设置项设定范围默认值单位类型备注PL01 用户参数101 机组运行模式1…3 2 1/N 1=制热模式 2=制冷模式 3=自动模式单热机型只支持制热，单冷机型只支持制冷02 制冷温度设定值min…max12 ℃ 1 min=[制冷下限 PL04-07] max=[制冷上限 PL04-06]03 制热温度设定值min…max40 ℃ 1 min=[制热下限 PL04-09] max=[制热上限 PL04-08]PL02 用户参数201 模块使用设置2/B 0=禁用 1=使用[PL02-01.00]…[PL02-01.15] 对应0#…15#模块的使用设置01.00 0#模块设置0…1 1…0…1 101.15 15#模块设置0…1 102 模块个数1…16 1 2/N 机组可控制的模块个数，对应地址(SR1)分别设置为0…F，0#为主模块PL03 系统设置参数01 机型0…1 0 4/N 0=风冷送水 1=风冷送风附录3.故障表附录3.1故障检测说明●复位方式：A = 自动复位；M = 手动复位；A/M = 有限制的自动复位；参考[故障复位说明]；●以下的开关量故障，如无特殊说明，均经过[一般故障延时 PL08-01]消抖才报警；附录3.2故障代码查询。

1一、概述二、开箱检查三、安全操作准则四、电气符号五、综合指标六、外表结构七、按键功能八、显示符号九、操作说明 1、电阻测量 2、二极管和蜂鸣通断测量 3、电容测量 4、电感测试 5、晶体管参数测量（hFE）十、技术指标 1、电阻 2、二极管、通断测试 3、电容测试 4、电感测试 5、三极管（hFE）参数测试十一、更换电池和保险丝十二、保养的维护3456789101111121314151616171718181921目录项目 页2一、概述UT602电感表、UT603电感电容表是一种性能稳定、安全可靠的手持式3 1/2位手动切换量程数字仪表。

整机电路设计以大规模集成电路，双积分A/D转换器为核心的专用仪表。

它还可用于测量电阻、三极管的放大倍数β、二极管正向压降及电路通断和数据保持(仅UT602)的功能。

是广大用户的理想维修工具。

本使用说明书包括有关的安全信息和警告提示等，请仔细阅读有关内容，并严格遵守所有的警告和注意事项。

警告：在使用仪表之前，请仔细阅读有关“安全操作准则”。

34二、开箱检查打开包装箱，取出仪表，请仔细检查下列附件是否缺少或损坏:如发现有任何缺少或损坏，请即与您的供应商联系。

使用说明书 一本带夹短测试线 一副保用证 一张●●●5三、安全操作准则仪表严格遵循GB4793.1电子测量仪器安全要求以及安全标准IEC61010进行设计和生产，使用前请仔细阅读此说明书，并遵循其使用说明,否则可能会削弱或失去仪表为您提供的保护能力。

使用前应检查仪表及测试线，谨防任何损坏或不正常现象。

不允许使用该表去测试电压。

不要在仪表终端及接地之间施加30Vrms以上的电压，被测电容应放电，以防电击和损坏仪表。

后盖没有盖好前严禁使用仪表,否则有电击危险。

更换保险丝或电池时，在打开后盖前应将测试线与被测量电路断开，并关闭仪表电源。

仪表长期不用时，应取出电池。

必须使用同类标称规格的快速反应保险丝更换已损坏的保险丝。

非制冷焦平面热像仪DM60_Client用户手册浙江大立科技股份有限公司© 2007 DALI TECHNOLOGY声明浙江大立科技股份有限公司版权所有，保留一切权利。

内容如有改动，恕不另行通知！目录1.软件应用范围 (1)1.1软件应用对象 (1)1.2计算机及软件配置要求 (1)2.软件操作说明 (1)2.1软件启动 (1)2.2软件说明 (2)2.2.1软件连接步骤 (2)2.2.2快捷键及操作说明 (4)2.2.3按键及操作说明 (5)2.3系统设置 (8)2.4监控录像回放软件 (11)3.故障分析与排除 (13)4.公司联系方式 (14)1.软件应用范围1.1 软件应用对象DM60_Client为DM60-S仪器网络通讯（RJ45）配套演示软件，仅供客户通过计算机网络使用DM60-S仪器。

1.2 计算机及软件配置要求硬件配置1、Pentium II 以上的微型计算机2、内存128M以上3、硬盘50M以上4、Direct 3D声卡3、支持DirectX的独立显卡(32M以上)4、网卡(10/100M)软件配置1、支持Microsoft的Windows 2000/XP/2003操作系统2、安装DirectX 8 以上2.软件操作说明2.1软件启动确认系统连接正确后，接通仪器端电源，双击启动软件，界面如图2.1：图2.12.2软件说明2.2.1软件连接步骤图2.2213界面操作区间共有4个，也就是说可以同时连接四个设备，并对当前选中的一个界面进行操作。

选取其中一个界面，双击，界面便放大为只有一个设备的画面出现在软件上面。

下面以左上角的区间1作为演示说明。

第一步：选取监控区域。

鼠标左键选取监控区域1，然后点击右键。

如图2.3：图2.3第二步：在弹出的菜单中，选择“系统设置”。

即可设置当前窗口的各种参数，如IP地址、图像数据存储路径以及报警设置和比辐射率等，详见下面“系统设置”说明。

您好，尊敬的用户。

衷心感谢您选择了NAS-9210系列保护测控装置。

这款精心设计而成的NAS-9210系列保护测控装置以适合国内电网的运行特点为目的，以技术创新为基础提高了产品运行的稳定性、可靠性、灵敏性以及装置使用的易操作性。

该系列产品数据采集模块采用高性能CPU器件有效地加快了数据处理速度，既能满足保护的实时性的要求，又可满足测量高精度的要求；主处理器采用32位高性能多CPU架构，使得保护的处理和能力十分强大，能够实时响应，提高了暂态保护的性能；装置显示部分应用了更加友好的视窗式人机对话模式；在通信网络搭建中实现了现场总线网的使用，支持双网通信。

在仔细阅读了这本用户手册之后，您将对NAS-9210系列保护测控装置操作使用方面有了全面的学习。

与此同时您将进一步体会本系列保护测控装置的全新特点：全中文窗体式的人机对话平台首开工业化视窗的人性化发展，菜单操作简单便捷；定值修改方便快捷、事件记录记载详细等等。

我们拥有一支优秀的售后服务队伍，用户所购买的产品将得到我们时时刻刻的关心。

用户的满意是我们南京电力自动化设备总厂的宗旨。

技术咨询请拨打：025－83477810。

南京钛能电气研究所南京南自电力控制系统工程公司目录前言安全注意事项 (1)装置上电前接线检查 (1)装置上电前电源检查 (1)产品型号校对 (1)禁止带电拔插装置插件 (1)禁止随意进行出口传动操作 (1)NAS-9210系列综合保护装置 (2)NAS-9210系列综合保护装置布置示意图 (2)显示器 (3)键盘 (3)指示灯 (3)其他电气组件 (3)其他物理构件 (5)菜单使用指南 (7)1．按键的通用定义 (7)2．主运行窗口 (7)3．主窗口运行方式下的快捷方式 (8)4．主菜单窗口 (9)4．1 定值区号切换菜单 (9)4．2 保护定值整定菜单 (9)4．3 保护信息查看菜单 (10)4．3．1保护信息 (10)4．3．2事件查询 (10)4．4实用调试工具菜单 (10)14.4.1测量量窗口 (10)4.4.2遥信量窗口 (10)4.4.3保护量窗口 (10)4.4.4传动 (11)4.4.5全遥信 (11)4．5 控制面板菜单 (11)4.5.1通讯参数 (11)4.5.2日期时间 (12)4.5.3屏幕保护 (12)4.5.4权限密码 (12)4.5.5对时方式 (13)4．6 工程参数菜单 (14)4.6.1现场参数 (14)4.6.2功率测量方式 (14)4.6.3CT额定电流 (14)4．7 厂家设置菜单 (15)4．8 帮助窗口菜单 (15)4.8.1帮助信息 (15)4.8.2版本信息 (15)4.8.3技术支持 (15)注意：产品的型号、功能、配置可能由于软件版本升级有所改变，请注意最新版本资料。

第二章 变频器的面板及操作变频器的面板分两种；可调型操作面板和不可调型状态显示面板，下面分别介绍：2。

1可调型操作面板（选配）：如图2—1图2—1(可调型操作面板示意图）操作面板的按键功能表按键 名称 功能PRG 编程键 停机状态或运行状态和编程状态的切换 FUNC/DTAT 功能/数据键 选择数据监视模式和数据写入确认 递增键 数据或功能码的递增递减键 数据或功能码的递减移位键 在运行和停机状态下,可选择显示参数；在设定数据时，可以选择设定数据的修改位,也可进行功能码区段切换RUN 运行键面板控制下，用于启动运行操作STOP/RESET停机/故障复位键盘在面板操作方式下用于停机操作，也可用于复位操作来结束故障报警状态 /频率电位计保留门机手动调试模式下,RUN 键和 键同时按下执行开门运行，RUN 键和 键同时按下执行关门运行。

通用变频器的面板操作模式下，RUN 键和 键同时按下执行正转,RUN 键和 键同时按下执行反转.2.2功能码参数的设置方法功能码参数的设置只能通过操作面板进行。

下面以将慢速行走速度由3Hz 调到4Hz （即F005由3改为4）为例，介绍一下参数设置方法。

1． 按PRG 键—-进入编程状态操作面板上的数码显示管将显示当前功能代码（F000)2． 按 ， 键或SHIFT 键——调整到要改变内容参数的功能代码（F005） 3． 按FUNC/DATA 键——转到对应参数值（3） 4． 按 键将闪烁位移到改动位（3闪烁）5． 按 键或 键——调整参数值，直至需要的值（按 键调到4）6．按FUNC/DATA键——保存并自动显示下一个功能码（显示F006）7．按PRG键—-退出编程状态2.3不可调型状态显示面板（标配）：如图2—2POW RUN ERR故障指示灯（黄)运转指示灯（绿)电源指示灯（红）Attention：T h e p a n e l o n l y f o r s t a t u s d i s p l a y.图2-2(状态显示面板示意图）注意:状态显示面板没有设置和操作功能。
