离合器设计2013解析

离合器结构设计
离合器是一种用于连接和断开发动机与变速器之间的传动装置。

它允许驾驶员在换挡时暂时断开发动机与变速器的连接，从而实现平稳的换挡操作。

以下是一些常见的离合器结构设计考虑因素：
1. 摩擦材料：离合器的摩擦材料通常由摩擦片和压盘组成。

摩擦片与飞轮接触，通过摩擦力传递转矩。

选择合适的摩擦材料非常重要，以确保离合器具有足够的摩擦力和耐磨性。

2. 压盘：压盘是离合器的关键部件之一，它通过弹簧或其他力量机构对摩擦片施加压力，以确保摩擦力的产生。

压盘的设计需要考虑压力分布的均匀性和稳定性。

3. 离合器分离器：离合器分离器用于断开发动机与变速器之间的连接。

它通常由踏板、连杆和分离轴承组成。

设计分离器时需要考虑操作力的大小、踏板行程和分离器的可靠性。

4. 传动轴：传动轴将离合器的转矩传递给变速器。

它的设计需要考虑强度、刚度和传动轴的平衡，以减少振动和噪音。

5. 润滑：离合器的部件需要适当的润滑，以确保正常的运转和寿命。

设计中需要考虑润滑剂的类型、润滑方式和润滑系统的设计。

6. 热管理：离合器在工作过程中会产生热量，因此需要考虑散热问题。

设计中可以采用散热片、散热孔或冷却系统等方式来有效管理离合器的温度。

7. 轻量化设计：在不影响强度和性能的前提下，尽量减轻离合器的重量可以提高燃油经济性和动态性能。

这只是离合器结构设计的一些基本考虑因素，实际的设计还需要根据具体的应用和要求进行详细的工程分析和优化。

离合器的设计需要综合考虑性能、可靠性、耐久性和成本等因素，以满足车辆的动力传输需求。

摘要：本设计主要分析了膜片弹簧离合器，对膜片弹簧离合器进行了分类，阐述了膜片弹簧离合器的原理和组成，及其特性。

通过详细的推导过程积累了大量的数据，并成功的绘制出了膜片弹簧离合器的成品图。

叙述了离合器的发展现状，和它的工作原理，在此过程中，经过对比结合，初步确定了合适的离合器结构形式，选取了拉式膜片弹簧离合器，并且带有扭转减振器，为后面的计算提供了理论基础。

关键词：摩擦片，扭转减震器，膜片弹簧，压盘，离合器盖，传动片目录第1章绪论............................................................. - 1 -1.1 引言............................................................ - 1 -1.2 离合器的发展..................................................... - 1 - 第2章膜片弹簧离合器的结构.............................................. - 3 -2.1离合器盖......................................................... - 3 -2.2膜片弹簧......................................................... - 3 -2.3压盘............................................................. - 3 -2.4 传动片........................................................... - 3 -2.5 分离轴承总成..................................................... - 3 - 第3章方案选择.......................................................... - 4 - 第4章从动盘总成设计.................................................... - 5 - 结论 .................................................................. - 6 - 致谢 ................................................................... - 8 -第1章绪论1.1 引言以内燃机作为动力的机械传动汽车中，离合器是作为一个-的总成而存在的。

离合器设计说明书离合器设计说明书设计目的：本文档旨在详细说明离合器的设计原理、结构以及使用方法，以便于生产商和用户能够正确理解和操作离合器。

1：引言1.1 离合器的作用：离合器是一种机械装置，用于控制两个旋转轴之间的传动连接与分离。

它允许发动机和传动系统之间的动力传输，同时也能实现车辆的启动、换挡和停止。

1.2 设计背景：离合器设计是汽车制造中的重要环节，对于汽车的性能和安全性具有关键影响。

本文档意在提供一套完整的离合器设计方案，满足汽车制造商和用户的需求。

2：设计原理2.1 离合器工作原理：离合器由一个压盘、一组离合片和压盘螺旋弹簧组成。

当离合器踏板松起时，压盘受到压盘螺旋弹簧的作用，离合片与压盘分离，传动系统断开。

当离合器踏板踩下时，离合器压盘受到离合器释放器的作用，压盘受力，离合片与压盘连接，传动系统连接。

2.2 离合器设计要点：- 离合器尺寸和材料选择- 离合片结构和摩擦片材料的选择- 离合器的加载力和压盘压力- 离合器的热耐受能力- 离合器的寿命和可靠性3：离合器设计方案3.1 尺寸和材料选择：根据传动系统的要求，确定离合器的直径和厚度。

选择适当的材料，如钢、铸铁和复合材料等。

3.2 离合片结构和摩擦片材料选择：根据传动系统需求和工作环境，选择适当的离合片结构和摩擦片材料，如有机摩擦片、金属摩擦片和碳化硅摩擦片等。

3.3 加载力和压盘压力：根据发动机的最大扭矩和传动系统的要求，确定离合器的最大加载力和压盘压力。

3.4 热耐受能力：通过热传导分析和热力学计算，确定离合器的热耐受能力，以确保离合器在高温环境下的稳定工作。

3.5 寿命和可靠性：通过材料强度分析和疲劳寿命测试，确定离合器的寿命和可靠性，以确保离合器在长时间使用中的稳定性能。

4：使用说明4.1 离合器的安装：详细介绍离合器的安装步骤和注意事项，包括传动系统的拆卸和组装、离合器的对中和调整等。

4.2 离合器的调试：介绍离合器安装后的调试步骤，包括行车试验和性能检查等。

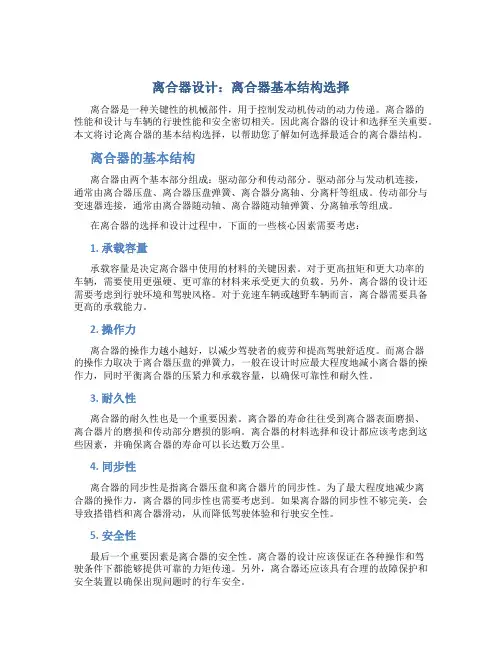

离合器设计：离合器基本结构选择离合器是一种关键性的机械部件，用于控制发动机传动的动力传递。

离合器的性能和设计与车辆的行驶性能和安全密切相关。

因此离合器的设计和选择至关重要。

本文将讨论离合器的基本结构选择，以帮助您了解如何选择最适合的离合器结构。

离合器的基本结构离合器由两个基本部分组成：驱动部分和传动部分。

驱动部分与发动机连接，通常由离合器压盘、离合器压盘弹簧、离合器分离轴、分离杆等组成。

传动部分与变速器连接，通常由离合器随动轴、离合器随动轴弹簧、分离轴承等组成。

在离合器的选择和设计过程中，下面的一些核心因素需要考虑：1. 承载容量承载容量是决定离合器中使用的材料的关键因素。

对于更高扭矩和更大功率的车辆，需要使用更强硬、更可靠的材料来承受更大的负载。

另外，离合器的设计还需要考虑到行驶环境和驾驶风格。

对于竞速车辆或越野车辆而言，离合器需要具备更高的承载能力。

2. 操作力离合器的操作力越小越好，以减少驾驶者的疲劳和提高驾驶舒适度。

而离合器的操作力取决于离合器压盘的弹簧力，一般在设计时应最大程度地减小离合器的操作力，同时平衡离合器的压紧力和承载容量，以确保可靠性和耐久性。

3. 耐久性离合器的耐久性也是一个重要因素。

离合器的寿命往往受到离合器表面磨损、离合器片的磨损和传动部分磨损的影响。

离合器的材料选择和设计都应该考虑到这些因素，并确保离合器的寿命可以长达数万公里。

4. 同步性离合器的同步性是指离合器压盘和离合器片的同步性。

为了最大程度地减少离合器的操作力，离合器的同步性也需要考虑到。

如果离合器的同步性不够完美，会导致搭错档和离合器滑动，从而降低驾驶体验和行驶安全性。

5. 安全性最后一个重要因素是离合器的安全性。

离合器的设计应该保证在各种操作和驾驶条件下都能够提供可靠的力矩传递。

另外，离合器还应该具有合理的故障保护和安全装置以确保出现问题时的行车安全。

常见的离合器结构选择盘式离合器盘式离合器是一种常见的结构，通常由几个离合器片和一个压盘组成。

汽车设计课程设计说明书离合器设计作者：指导教师：专业：车辆工程中北大学2013年12月30日目录摘要 (4)引言 (5)1汽车离合器分析 (6)1．1 离合器的基本组成和分类 (7)1．2 离合器的功用 (8)1．3 汽车离合器设计的基本要求 (8)2 摩擦离合器基本结构尺寸、参数的选择 (9)2．1 摩擦片外径及其它尺寸的确定 (10)2．1．1 摩擦片外径D (10)2．1．2 摩擦片内径d (10)2.1.3 摩擦片厚度h (11)2.1.4 校核离合器所选尺寸 (12)3 离合器零件的结构选型及设计计算 (13)3．1 从动盘总成 (13)3．1．1从动片 (13)3．1．2从动盘毂 (14)3．2 压盖和离合器盖 (15)3．2．1 压盘设计 (15)3．2．2 离合器盖设计 (19)3．3 离合器分离装置的设计 (19)3．3．1 分离杆 (19)3．3．2 分离轴承及分离套筒 (21)3．4 圆柱螺旋弹簧设计 (22)3．4．1 结构设计要点 (23)3．4．2 弹簧的材料及许用应力 (24)3．4．3 弹簧的计算 (25)3．4．4 离合器的平衡 (26)4.结论 (28)5.参考文献 (29)摘要汽车离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后平面上，离合器的输出轴就是变速箱的输入轴．在汽车行驶过程中．驾驶员飞可以根据需要踩下或松开离合器踏板，使发动机与变速箱暂时的分离和断开，使发动机向变速器输入动力：（1）是汽车平稳起步。

（2）中断给传动系的动力，配合档位。

（3）防止传动系过载。

本设计主要针对某轿车设计的离合器。

根据车辆使用条件和车辆参数，按着离合器系统的设计步骤和要求，主要进行以下工作；摩擦片外径的确定，离合器后备系数的确定，单位压力的确定。

并进行总成设计主要为；分离装置的设计，及从动盘的设计（从动盘毂的设计），及圆柱螺旋弹簧的设计等。

Abstract: the clutch is located in between the engine and transmission of the flywheel crust, screwed the clutch assembly fixed after the flywheel plane, clutch output shaft is gearbox input shaft. In automobile driving process. The driver stepped on the fly can according to need or loosen the clutch, make the engine and transmission temporarily separation and disconnected, make the engine to the transmission input power: (1) is car smooth start. (2) the interrupt to transmission power, cooperate a gear. (3) prevent transmission overload. This design is mainly aimed at a car designed clutch. According to the vehicle use condition and vehicle parameters, according to the clutch system design steps and requirement, mainly for the following work; Friction slices diameter determination, and clutch determination of unit is lengthened, pressure determination. And assembly design mainly for, Separation device design, and driven plate design (platen hub design), and the design of cylindrical helical spring etc.引言离合器是汽车传动系的重要部件。

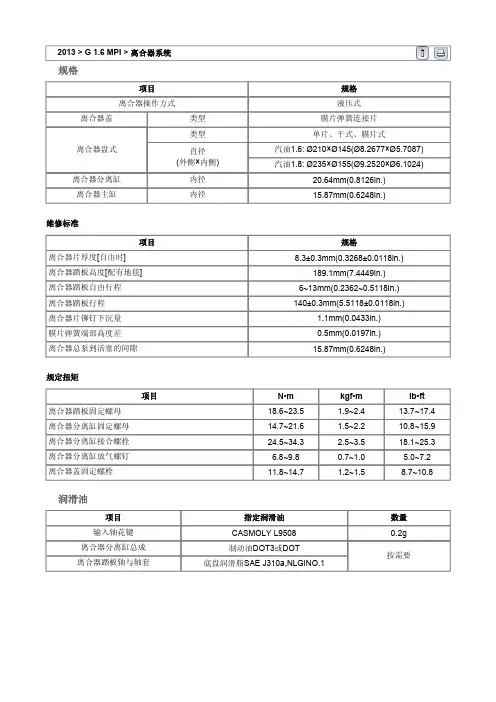

规格项目规格离合器操作方式液压式离合器盖类型膜片弹簧连接片离合器盘式类型单片、干式、膜片式直径(外侧×内侧)汽油1.6: Ø210×Ø145(Ø8.2677×Ø5.7087)汽油1.8: Ø235×Ø155(Ø9.2520×Ø6.1024)离合器分离缸内径20.64mm(0.8126in.)离合器主缸内径15.87mm(0.6248in.)维修标准项目规格离合器片厚度[自由时] 8.3±0.3mm(0.3268±0.0118in.)离合器踏板高度[配有地毯] 189.1mm(7.4449in.)离合器踏板自由行程6~13mm(0.2362~0.5118in.)离合器踏板行程140±0.3mm(5.5118±0.0118in.)离合器片铆钉下沉量 1.1mm(0.0433in.)膜片弹簧端部高度差0.5mm(0.0197in.)离合器总泵到活塞的间隙15.87mm(0.6248in.)规定扭矩项目N•m kgf•m lb•ft 离合器踏板固定螺母18.6~23.5 1.9~2.4 13.7~17.4 离合器分离缸固定螺母14.7~21.6 1.5~2.2 10.8~15.9 离合器分离缸接合螺栓24.5~34.3 2.5~3.5 18.1~25.3离合器分离缸放气螺钉 6.8~9.8 0.7~1.0 5.0~7.2离合器盖固定螺栓11.8~14.7 1.2~1.5 8.7~10.8 润滑油项目指定润滑油数量输入轴花键CASMOLY L9508 0.2g 离合器分离缸总成制动油DOT3或DOT按需要离合器踏板轴与轴套底盘润滑脂SAE J310a,NLGINO.1专用维修工具工具(编号和名称) 图示用途安装离合器片09411-1P000离合器片导轨部件1.离合器分离拨叉2.离合器盖总成3.离合器片总成4.离合器分离轴承拆卸1.拆卸变速器总成。

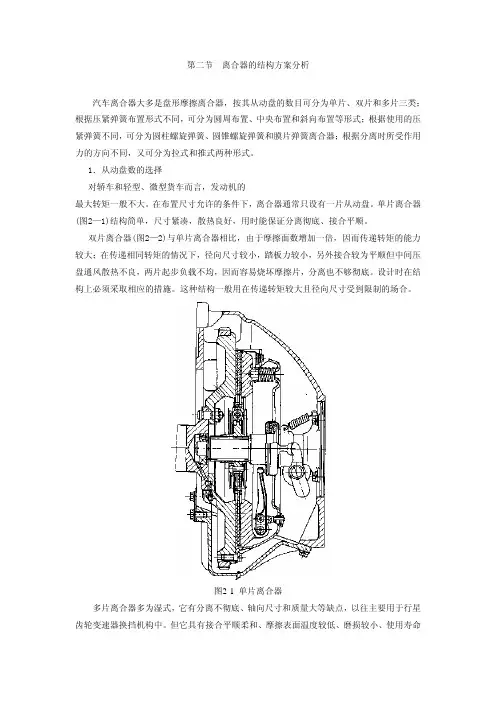

第二节 离合器的结构方案分析汽车离合器大多是盘形摩擦离合器，按其从动盘的数目可分为单片、双片和多片三类；根据压紧弹簧布置形式不同，可分为圆周布置、中央布置和斜向布置等形式；根据使用的压紧弹簧不同，可分为圆柱螺旋弹簧、圆锥螺旋弹簧和膜片弹簧离合器；根据分离时所受作用力的方向不同，又可分为拉式和推式两种形式。

1．从动盘数的选择对轿车和轻型、微型货车而言，发动机的最大转矩一般不大。

在布置尺寸允许的条件下，离合器通常只设有一片从动盘。

单片离合器(图2—1)结构简单，尺寸紧凑，散热良好，用时能保证分离彻底、接合平顺。

双片离合器(图2—2)与单片离合器相比，由于摩擦面数增加一倍，因而传递转矩的能力较大；在传递相同转矩的情况下，径向尺寸较小，踏板力较小，另外接合较为平顺但中间压盘通风散热不良，两片起步负载不均，因而容易烧坏摩擦片，分离也不够彻底。

设计时在结构上必须采取相应的措施。

这种结构一般用在传递转矩较大且径向尺寸受到限制的场合。

图2-1 单片离合器多片离合器多为湿式，它有分离不彻底、轴向尺寸和质量大等缺点，以往主要用于行星齿轮变速器换挡机构中。

但它具有接合平顺柔和、摩擦表面温度较低、磨损较小、使用寿命图2-2 双片离合器长等优点，主要应用于重型牵引车和自卸车上。

2．压紧弹簧和布置形式的选择周置弹簧离合器的压紧弹簧均采用圆柱螺旋弹簧(图2—1)，其特点是结构简单、制造容易，因此应用较为广泛。

此结构中弹簧压力直接作用于压盘上。

为了保证摩擦片上压力均匀，压紧弹簧的数目不应太少，要随摩擦片直径的增大而增多，而且应当是分离杠杆的倍数。

在某些重型汽车上，由于发动机最大转矩较大，所需压紧弹簧数目较多，可将压紧弹簧布置在两个同心圆周上。

压紧弹簧直接与压盘接触，易受热退火，且当发动机最大转速很高时，周置弹簧由于受离心力作用而向外弯曲，使弹簧压紧力下降，离合器传递转矩的能力随之降低。

此外，弹簧靠到它的定位面上，造成接触部位严重磨损，甚至会出现弹簧断裂现象。

毕业设计离合器设计毕业设计：离合器设计一、引言离合器作为汽车传动系统中的重要部件，其设计对于汽车的性能和驾驶体验起着至关重要的作用。

本篇文章将深入探讨毕业设计中离合器的设计问题，包括设计原理、材料选择、结构设计等方面。

二、设计原理离合器的基本原理是通过压力传递和摩擦力的作用来实现发动机与变速器的连接与分离。

在离合器设计中，需要考虑到传递扭矩的能力、摩擦片的磨损与热量散发等因素。

为了提高离合器的性能，设计师需要综合考虑这些因素，并确定最佳的设计参数。

三、材料选择离合器的摩擦片通常由摩擦材料制成，常见的材料有有机材料和金属材料。

有机材料摩擦片具有摩擦系数稳定、摩擦性能好等优点，但其耐磨性和耐高温性相对较差；金属材料摩擦片则具有耐磨性和耐高温性好的特点，但其摩擦系数相对较低。

在设计中，需要根据具体的使用环境和要求来选择合适的材料。

四、结构设计离合器的结构设计也是毕业设计中的重要内容之一。

结构设计需要考虑到离合器的紧凑性、重量、制造成本等方面。

同时，还需要注意离合器的可靠性和耐久性，以确保其在长时间使用过程中不会出现故障。

在设计过程中，可以借鉴现有的离合器结构，并结合自身的创新思维，提出更好的设计方案。

五、实验验证在毕业设计中，实验验证是非常重要的一环。

通过实验可以验证设计的可行性，并评估设计方案的优劣。

在离合器设计中，可以通过摩擦片的磨损测试、扭矩传递测试等来评估离合器的性能。

实验结果将为设计的改进提供有力的依据。

六、结论离合器设计作为毕业设计的重要内容之一，需要综合考虑设计原理、材料选择、结构设计等方面。

通过合理的设计和实验验证，可以得到优秀的离合器设计方案，提高汽车的性能和驾驶体验。

七、展望离合器设计是汽车工程领域中的重要研究方向之一。

未来，随着汽车科技的不断发展，离合器的设计将面临更多的挑战和机遇。

希望通过毕业设计的学习和研究，能够为离合器设计领域的发展做出贡献。

八、参考文献[1] 张三, 离合器设计原理与应用[M]. 北京：机械工业出版社，2010.[2] 李四, 汽车离合器材料选择与应用[M]. 上海：上海交通大学出版社，2015.以上是对毕业设计中离合器设计的一些探讨和思考。

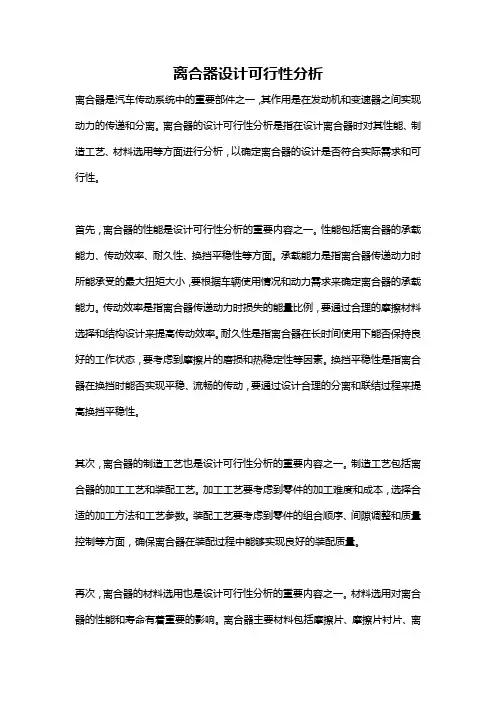

离合器设计可行性分析离合器是汽车传动系统中的重要部件之一，其作用是在发动机和变速器之间实现动力的传递和分离。

离合器的设计可行性分析是指在设计离合器时对其性能、制造工艺、材料选用等方面进行分析，以确定离合器的设计是否符合实际需求和可行性。

首先，离合器的性能是设计可行性分析的重要内容之一。

性能包括离合器的承载能力、传动效率、耐久性、换挡平稳性等方面。

承载能力是指离合器传递动力时所能承受的最大扭矩大小，要根据车辆使用情况和动力需求来确定离合器的承载能力。

传动效率是指离合器传递动力时损失的能量比例，要通过合理的摩擦材料选择和结构设计来提高传动效率。

耐久性是指离合器在长时间使用下能否保持良好的工作状态，要考虑到摩擦片的磨损和热稳定性等因素。

换挡平稳性是指离合器在换挡时能否实现平稳、流畅的传动，要通过设计合理的分离和联结过程来提高换挡平稳性。

其次，离合器的制造工艺也是设计可行性分析的重要内容之一。

制造工艺包括离合器的加工工艺和装配工艺。

加工工艺要考虑到零件的加工难度和成本，选择合适的加工方法和工艺参数。

装配工艺要考虑到零件的组合顺序、间隙调整和质量控制等方面，确保离合器在装配过程中能够实现良好的装配质量。

再次，离合器的材料选用也是设计可行性分析的重要内容之一。

材料选用对离合器的性能和寿命有着重要的影响。

离合器主要材料包括摩擦片、摩擦片衬片、离合片、压盘等。

摩擦片和摩擦片衬片要选择具有良好摩擦特性和耐磨性的材料，如纤维增强复合材料和金属基复合材料。

离合片和压盘要选择具有良好强度和韧性的金属材料，如钢材或铝合金等。

材料的选用要综合考虑摩擦特性、强度、重量和成本等方面因素。

最后，离合器的设计可行性分析还需要综合考虑安全性和环保性。

安全性是指离合器在使用过程中能否保证车辆的安全性能，如避免离合器失效和发生断裂等。

环保性是指离合器在使用过程中是否会产生有害物质或对环境造成污染，如无需使用有害物质的制造工艺和可回收利用的材料选用等。

名词解释1、离合器后备系数:离合器所能传递的最大静摩擦力矩与发动机最大转矩之比。

2、离合器主要功用:答：离合器的主要功用是切断和实现对传动系的动力传递，以保证将发动机与传动系平顺地接合与分离。

3、压盘的驱动方式压盘的驱动方式主要有凸块一窗孔式、销钉式、键块式和传动片式多种4、离合器的静摩擦力矩：根据摩擦定律可表示为式中，Tc为静摩擦力矩；f为摩擦面间的静摩擦因数，计算时一般取0.25～0.30；F为压盘施加在摩擦面上的工作压力；Rc为摩擦片的平均摩擦半径；Z为摩擦面数，是从动盘数的两倍。

5、离合器摩擦片单位压力取值原则：对离合器工作性能和使用寿命有很大影响，选取时应考虑离合器的工作条件，发动机后备功率大小，摩擦片尺寸、材料及其质量和后备系数等因素。

离合器使用频繁，发动机后备系数较小时，p0应取小些；当摩擦片外径较大时，为了降低摩擦片外缘处的热负荷，p0应取小些；后备系数较大时，可适当增大p0。

6、（国内关于膜片弹簧优化设计的）目标函数主要种类：1）弹簧工作时的最大应力为最小。

2）从动盘摩擦片磨损前后弹簧压紧力之差的绝对值为最小。

3）在分离行程中，驾驶员作用在分离轴承装置上的分离操纵力平均值为最小。

限范围内．弹簧压紧力变化的绝对值的平均值为最小。

7、离合器扭转减震器极限转角：减振器从预紧转矩增加到极限转矩时，从动片相对从动盘毂的极限转角为=2arcsin式中，为减振弹簧的工作变形量。

离合器扭转减振器阻尼装置的阻尼摩擦转矩：由于减振器扭转刚度受结构及发动机最大转矩的限制，不可能很低，故为了在发动机工作转速范围内最有效地消振，必须合理选择减振器阻尼装置的阻尼摩擦转矩一般可按下式初选=（0.06～0.17）离合器扭转减震器预紧转矩减振弹簧在安装时都有一定的预紧。

研究表明，增加，共振频率将向减小频率的方移动，这是有利的。

但是不应大于L，否则在反向工作时，扭转减振器将提前停止工作，故取=(O．05～O．1 5)填空题离合器的主要功用是____和______发动机对传动系的动力传递，保证汽车起步时将发动机与传动系___________，确保汽车起步平稳；在换挡时将______________分离，减少变速器中换挡齿轮间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系各零部件因过载而损坏；有效地降低_______中的震动和噪音。

目录目录 (1)1 绪论 (2)1.1概述 (2)1.2离合器的功用 (2)1.3离合器分类 (2)2.1 摩擦离合器的主要组成及结构型式 (2)2.1.1 组成 (2)2.2 摩擦式离合器的基本结构原理 (3)3 离合器的基本参数和尺寸 (4)3.1离合器设计所需原始数据: (4)3.2摩擦片设计 (4)3.2.1摩擦片主要参数的选择 (4)3.2.2 摩擦片基本参数的优化 (7)3.3摩片弹簧设计 (9)3.3.1膜片弹簧主要参数的选择 (9)3.3.2 膜片弹簧的优化设计 (10)3.3.3膜片弹簧的载荷与变形关系 (11)3.3.4膜片弹簧的应力计算 (13)3.4扭转减震器设计 (15)3.4.1扭转减振器的功能 (15)3.4.2 扭转减振器的结构类型的选择 (15)3.4.3扭转减振器的参数确定 (17)3.5离合器的操纵机构设计 (20)4 离合器主要零部件的结构设计 (23)4.1 从动盘总成 (23)4.1.1摩擦片设计 (23)4.1.2从动盘毂设计 (23)4.1.3从动片设计 (25)4.2 压盘和离合器盖 (25)4.2.1压盘设计 (25)设计小结 (27)致谢 (28)参考文献 (29)1 绪论1.1概述对于以内燃机为动力的汽车，离合器在机械传动系是作为一个独立总成而存在的，它是汽车传动系中直接与发动机相连的总成。

目前，各种汽车广泛采用的摩擦离合器是一种依靠主、从动部之间的摩擦来传递动力且能分离的装置。

它主要包括主从动部分、从动部分、压紧机构和操纵机构等四个部分。

1.2离合器的功用1.保证汽车平稳起步起步前汽车处于静止状态，如果发动机与变速箱是刚性连接的，一旦挂上档，汽车将由于突然接上动力突然前冲，不但会造成机件的损伤，而且驱动力也不足以克服汽车前冲产生的巨大惯性力，使发动机转速急剧下降而熄火。

2.便于换档汽车行驶过程中，经常换用不同的变速箱档位，以适应不断变化的行驶条件。

第3章 离合器的设计计算及说明3.1 离合器设计所需数据表3.1 离合器原始数据汽车的驱动形式 6×6汽车最大加载质量 20550 kg 汽车的质量 11450 kg发动机位置 前置发动机最大功率 280KW 发动机最大转速 1400r/min发动机最大扭矩 ≥109kgf.m离合器形式 单片干式GF420气助力操纵形式 液压人力操纵 摩擦片最大外径 f=420mm 踏板行程 150~80mmi g1=13.04 i g2=8.48 i g3=6.04 i g4=4.39 i g5=3.43 i g6=2.47 i g7=1.76 i g8=1.28i g9=1.00 i gR =11.77（R ）汽车最大时速85km/h3.2 离合器主要参数的选择后备系数β后备系数β是离合器设计中的一个重要参数，它反映了离合器传递发动机最大转矩的可靠程度。

在选择β时，应考虑摩擦片在使用中的磨损后离合器仍能可靠地传递发动机最大转矩、防止离合器滑磨时间过长、防止传动系过载以及操纵轻便等因素。

乘用车β选择：1.20～1.75 ，本次设计取β = 1.2。

（1）后备系数β是离合器的重要参数，反映离合器传递发动机最大扭矩的可靠程度，选择β时，应从以下几个方面考虑：a. 摩擦片在使用中有一定磨损后，离合器还能确保传递发动机最大扭矩；b. 防止离合器本身滑磨程度过大；c. 要求能够防止传动系过载。

通常轿车和轻型货车β=1.2～1.75。

结合设计实际情况，故选择β=1.5。

则有β可有表3.2查得 β＝2.0。

表3.2 离合器后备系数的取值范围车型后备系数β 乘用车及最大总质量小于6t 的商用车 1.20～1.75 最大总质量为6～14t 的商用车1.50～2.25 挂车1.80～4.00摩擦片的外径可有式:max e D T K D （3.3） 求得D K 为直径系数，取值见表3.3 取16=D K 得D=221.11mm 。
