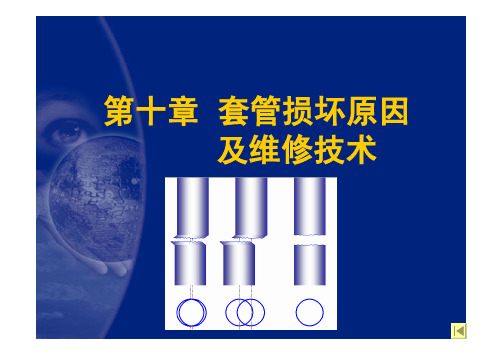

第十章套管损坏原因及维修技术陆相沉积的砂岩、泥质粉砂岩油田，由于沉积的环境不同，油藏渗透性在层与层之间、层内平面都有较大的差别。
即使划分了层系，但同一层系内各小层渗透率仍相差很大，有的相差10倍（如大庆油田），有的相差几十倍（如胜利油田），在注水开发过程中，油层的非均质性将直接导致注水开发的不均衡性，这是引发地层孔隙压力场不均匀分布的基本地质因素。
（1）地层的非均质性(Casing failure & repair)陆相沉积的油田，一般储油构造多为背斜构造和向斜构造，由于背斜构造是受地层侧压应力为主的褶皱作用，一般在相同条件下，受岩体重力的水平分力的影响，地层倾角较大的构造轴部和陡翼部，比倾角较小的部位更容易出现套损。
（2）地层（油层）倾角(Casing failure & repair)注水开发的泥砂岩油田，当油层中的泥岩及油层以上的页岩被注入水侵蚀后，不仅使其抗剪强度和摩擦系数大幅度降低，而且使套管受岩石膨胀力的挤压，同时当具有一定倾角的泥岩遇水呈塑性时，可将上覆岩层压力转移至套管，使套管受到损坏。
（3）岩石性质(Casing failure & repair)在沉积构造的油田中，由于地球不断运动，各地区地壳沉降速度不尽相同。
在地层沉降速度高的地区和油层断层本身所处的构造位置，均会促使断层活动化，特别是注入水侵蚀后，更加剧对套管的破坏作用，造成成片套损区的发生。
套损深度与断层通过该井区的深度相同、断层活跃程度高的地区也恰好是现代地壳运动沉降速度较高的地区，而且是在油层构造的顶部和陡翼部。
（4）断层活动(Casing failure & repair)地震后，大量注入水通过断裂带或因固井胶结第二界面问题进入油顶泥岩、页岩，泥、页岩吸水后膨胀，又产生粘塑性，使岩体产生缓慢的水平运动，这种缓慢的蠕变速度超过10mm/a 时，油水井套管将遭到破坏。
（5）地震活动地球在不断地运转，地壳也在不停的缓慢运动中，其运动方向一般有两个：一个是水平运动（板块运动）；二是升降运动。
套损形式各异。
虽然套管损坏是一个普遍性的问题，但是不同的油气田，甚至同一油气田不同区块，其套损的形式都会不同。
主要失效形式如：过大变形、挤毁、错断、屈曲、弯曲、破裂、穿孔和密封失效等。
由于地理环境、钻井技术、设计手段、材料质量等方面的差异，虽然都有标准的套管设计方法，但是都没有考虑井下复杂地应力变化的影响，因此导致设计的套管柱使用寿命很难达到预期的效果。
常规方法：✦用通径规✦铅模打印✦取套观察✦封隔器验串✦薄皮管验弯✦井温找漏新的方法✦超声波彩色井壁成像✦“鹰眼”摄像✦多臂井径测量✦电磁探伤测量✦陀螺与多臂井径测量✦磁法—测壁厚✦套管破裂和错断，传统的方法是打铅印；✦腐蚀，主要用电、磁测井方法检测;✦变(缩)径，主要用多通道井径仪测量井径的变化情况;✦弯曲，国外和国内某些油田采用测井斜和方位变化来解决，传统的方法是用薄皮管验套或根据起出的油管弯曲情况直接观察;✦串漏，一般用井温测井和下封隔器试压验漏。
✦该仪器有四十个独立的井径臂，对应每个臂有一个独立的探头，可测量反映管柱内壁的四十条井径，地面处理后可成直观图像。
主要用于检测管柱内壁的腐蚀、变形及破损。
可提供套管腐蚀、变形及破损成像资料，图像直观，可以任意角度观察套管变形及破损情况。
✦优点：a.可直观成像；b.成像软件功能完备；c.测量精度高；d.测量井斜、方位；e.性能稳定成功率高。
✦缺点：容易在井下遇卡，测前必须通井。
超声波套管壁测厚该仪器在六个臂上共有六个探头，可测量反映管柱分区厚度的六条曲线，和四十臂成像测井结合使用，可准确反映套管的内、外壁腐蚀情况。
优点：a.可测量管柱分区厚度，检测管外壁腐蚀情况；b.适用范围宽可以通过油管；c.测井安全且成功率高。
缺点：a.四十臂成像结合使用，以准确判断内、外壁腐蚀；b.测量井段内须充满清水；c.受井内气体影响大。
注水井压力突然降低，而注水量增大；注水井注水压力突然降低而注水量却增大的异常现象，最大的可能便是发生了套管破损，井下存在漏失层。
