施工现场临时用电安全管理培训PPT课件

学员版
3

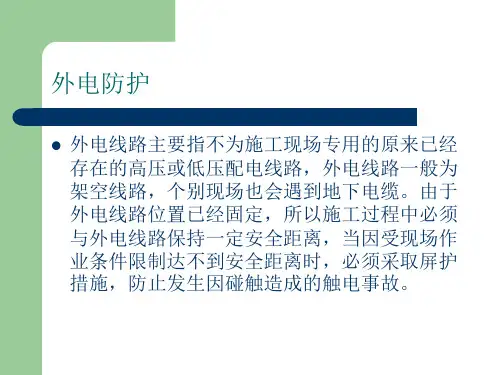

一、外电防护
外电线路：指不为施工现场专用的，早已 存在的临近在建工程的高、低压配电线路。
当环境条件限制，施工作业范围与架空电 线达不到安全距离就需要采取防护措施。
4
学员版
外电线路及电气设备防护
1)在建工程不得在高、低压线路下方施工，高 低压线路下方，不得搭设作业棚、建造生活 设施，或堆放构件、架具、材料及其他杂物。
本教材主要是参照《施工用电检查评分表》和《建 筑施工现场临时用电安全技术规范》编制，内容以 图片和通俗易懂的语言介绍施工现场安全用电的部 分规定。
2
目录
❖ 一、外电防护 ❖ 二、接地与接零保护系统 ❖ 三、三级配电 ❖ 四、两级保护 ❖ 五、现场照明 ❖ 六、配电线路 ❖ 七、电器装置 ❖ 八、变配电装置 ❖ 九、用电档案 ❖ 十、触电急救
35
学员版
（2）标示
❖ 电器出线标明去向
36
学员版
（3）铭牌
❖ 铭牌标明电箱型号、电箱额定电压、额定电流。 ❖ 电箱应有主管部门的备案证。
37
3、开关箱
学员版
施工现场 安全管理培训
——临时用电
1
前言
近年来，随着《建筑施工现场临时用电安全技术规 范》的贯彻落实，建筑施工过程中的触电事故已经 大大减少了。但是部分施工现场仍然存在着管理混 乱，忽视安全生产的现象，触电事故还远远没有杜 绝，并且时有发生，特别是高压外电线路的防护缺 陷，容易引发重大事故和多人伤害事故。学习安全 用电知识，普及安全用电教育是降低和杜绝触电事 故的重要手段和途径。
3、防雷接地
学员版
防雷接地： 为防止雷 电灾害而 采取的接 地措施
需要做防雷 接地的非 用电设备 如脚手架， 接地电阻 应不大于 30欧姆。
17
学员版
4、保护接零
❖ 电气设备正常情况不带电的金属 外壳和机械设备的金属构架与保 护零线连接，称为保护接零或接 零保护。
❖ 保护零线为黄绿双色多股软铜线， 截面不小于相线的1/2，并不小于 2.5mm2。
18
学员版
5、禁外附保护零线
❖ 设备的工作 零线与保护 零线应使用 与相线同设 的五芯电缆， 施工现场电 缆敷设禁止 采用外附零 线的方法。
19
三、三级配电
配电箱应分级设置，即在总配电箱下，设 分配电箱，分配电箱下设开关箱，开关箱 以下就是用电设备，形成三级配电。
20
学员版
1、总配电箱
21
学员版
❖ 电流表指示现场用电负荷瞬 时值。
❖ 电压表指示现场工作电压。
25
学员版
（4）隔离开关
❖ 主要用途是在检修中 保证电气设备与其它 正在运行的电气设备 隔离。隔离开关没有 灭弧能力，绝对不可 以带负荷拉闸或合闸， 必须在负荷开关切断 以后，才能拉开隔离 开关，只有先合上隔 离开关后，再合负荷 开关。空气开关不能 用作隔离开关。
险、电缆头等都视为带电体。
9
学员版
跌落保险
10
学员版
3、低压输电线路
❖ 低压线路为1000v以下输 电线路。所用绝缘子如图。
11
学员版
4、外电防护
❖ 外电防护有两种形式： ❖ 1、人员防护：封闭 ❖ 2、设备防护：可为框架
12
学员版
13
起重机与高压线路 达不到安全距离时
应做安全防护
学员版
14
2) 上下脚手架的斜道严禁搭设在有外电线路的 一侧。旋转臂架式起重机的任何部位或被吊 物边缘与lOkV以下的架空线路边线最小水平 距离不得小于2m。
5
学员版
外电线路及电气设备防护
3)对于达不到最小安全距离时，施工现场必须采取保 护措施，可以增设屏障、遮栏、围栏或保护网，并 要悬挂醒目的警告标志牌。在架设防护设施时应有 电气工程技术人员或专职安全人员负责监护。
4)对于既不能达到最小安全距离，又无法搭设防护措 施的施工现场，施工单位必须与有关部协商，采取 停电、迁移外电线或改变工程位置等措施，否则不 得施工。
6
学员版
2、高压输电线路
7
学员版
8
学员版
2、高压绝缘子
❖ 根据瓷瓶形状和连接片数估计电压，大约是 ❖ “5kv /片”，除了瓷瓶以外的其它元件，如跌落保
22
学员版
（1）总配电箱铭牌
❖ 铭牌标明 电箱型号、 电箱额定 电压、额 定电流。
❖ 电箱应有 主管部门 的备案证。
23
学员版
（2）总箱配置
❖ 总箱内包括： 隔离开关 、 总漏电保护 器、电度表、 电压表、电 流表、电流 互感器、工 作接零端子、 保护接零端 子。
24
学员版
（3）三表
❖ 电度表作为现场用电计量仪 表。
（3）防雷接地：为防止雷电灾害而采取的接地措施。由接 闪器、引下线、接地装置等组成。
（4）TN——S系统：保护零线PE与工作零线分开（三相五 线制）
T：表示工作接地；N：表示采用保护零线。 （5）TN—C—S系统：在一个供电系统中同时采用TN—C和
TN—s系统。C：表示工作接零和保护接零不分开。 16
学员版
❖ 工作零线：由总漏电保护器零线输出端子（N）引 出，应与箱体金属部分绝缘。
❖ 保护零线：与箱体金属部分连接。
30
防雨防尘棚并有充足的操作空间学版31不规范的电闸箱防护棚
学员版
32
学员版
2、分配电箱
33
学员版
34
学员版
（1）分配电箱配置
❖ 应设总 隔离开 关、分 路隔离 开关、 工作零 线端子、 保护零 线端子。
26
学员版
（5）电流互感器
❖ 互感器为电度 表提供0~5A测 量电流，为电 流表提供0~5A 测量电流。
❖ 互感器应分路 设置，电度表 与电流表不应 使用同一组互 感器。
27
学员版
（6）配电箱护栏
❖ 总箱和分配电箱应设置护栏，护栏大 小应满足检查或操作人员通行和操作 需要。
28
学员版
29
（7）工作零线、保护零线端子
高压外电防护
学员版
15
二、接地与接零保护系统
❖ (1)接地：电气设备用接地线与接地体连接，称为接地。因 电力系统正常运行需要所做的接地（如中性点接地等）， 称为工作接地。电气设备正常情况不带电的金属外壳和机 械设备的金属构架接地，称为保护接地。在中性点直接接 地系统中，除在中性点直接接地外，在中性线上的一处或 多处再作接地，称为重复接地。 (2)接零：电气设备与零线连接，称为接零。电气设备因运 行需要而与工作零线连接，称为工作接零。电气设备正常 情况不带电的金属外壳和机械设备的金属构架与保护零线 连接，称为保护接零或接零保护。
