天气学分析——天气图综合分析

天气学分析——天气图综合分析

这就是说，在一定高度以上，气压梯度或 位势梯度的方向，将由原在底层中从冷区指 向暖区而变为从暖区指向冷区。于是，原来 在底层是高压的区域到高层对应位置的上空 将变成低压区域。因此，到达一定高度处， 高压区便与暖区近乎重合，而低压区便与冷 区近乎重合。
根据温压场的配置情况的不同，气压系统可分为三类。
下面，根据第一种分类法对锋进行讨论。
1、冷锋：锋面在移动过程中，冷空气起主导 作用，推动锋面向暖气团一侧移动，这种锋 面称为冷锋。 2、暖锋：锋面在移动过程中，暖空气起主导 作用，推动锋面向冷气团一侧移动，这种锋 面称为暖锋。 3、准静止锋当冷暖气团势力相当，锋面移动 很少时，称为准静止锋。
实际工作中，一般把6小时内（连续两张图上），锋面位置无大变化的锋 定为准静止锋，简称静止锋。
由于温压场的不对称，使得气压系统中心轴线发生 倾斜，高压中向暖区倾斜，低压中向冷区倾斜。
中纬度地区，多数系统（如锋面气旋等）都是 温压场不对称系统，其轴线大都倾斜。这样，地 面等压线闭合的高、低压，到高空变成为槽脊形 式，并且温度槽（脊）常落后于气压槽（脊）， 而地面低（高）压处于高空槽（脊）的前部，使 低压上空为暖平流，高压上空为冷平流，有利于 地面气旋与反气旋的发生、发展。
锋是两个性质不同的气团之间的过渡带，在 此过渡带内，气象要素与天气将发生急剧的变 化。下面我们将对锋附近的温度、气压、变压、 风场以及锋面天气等分布分别进行讨论。
一、锋面附近温度场的特征
1、水平方向上温度场特征 锋区内温度水平梯度远比其两侧气团中大。 等压面图上等温线的分布可以指示锋区及锋线的特
点： ①高空锋区走向与等温线基本平行； ②地面锋线与高空锋区基本平行； ③锋区随高度向冷区倾斜；
天气学分析

天气学地面天气图

天气学地面天气图
b) 锋消（或锋减弱）：在锋线上用黑铅笔画两 个相反箭头, 如图3b所示。
a
b
图3 锋生和锋消的标注
3. 等压线、高低压中心及强度的分析（1） ➢等压线作为一种特殊形式的等值线，在分析的
时候，既要遵守等值线原则，还必须遵循地转 风关系
➢等值线原则（4条）：
① 同一条等值线上要素值处处相等。 ② 等值线一侧的数值必须高于另一侧的数值。 ③ 等值线不能相交，不能分枝，不能在图中中断。 ④ 相邻两根等值线的数值必须是连续的。
范围，并在该区域内画绿色斜线。
➢ 该斜线应与纬度线交角为45°，斜线的走向应为东北—西 南向，间隔为5～10 mm。
➢ 对于毛毛雨、阵雨、冻雨、雪、阵雪、雨夹雪和阵性雨夹 雪（电码50～59、66～86），相邻3个或以上测站有降水时， 区域内用绿色笔加注主要的基本天气现象符号（见表2）， 但冻雨（电码56～57和66～67）用红色笔标注；
➢ 我国最常见的地形等压 线是天山地形等压线。
❖当冷空气从天山以北下来 时，受天山阻挡大量聚集 在天山以北，而不能立即 到达天山以南地区，故天 山南北两侧气压差别很大， 在地面图上即可分析出地 形等压线。
➢ 我国常出现地形等压线 的地区还有帕米尔、祁 连山、长白山和台湾等 地。
3. 等压线、高低压中心及强度的分析（7）
2. 基本内容（2）
➢地面天气图宜分析或标注下列内容：
a) 三小时变压场：等变压线、正负变压中心及强度； b) 锋的过去位置，热带气旋的过去和未来位置； c) 高、低压中心的过去位置。
2. 基本内容（3）
锋、切变线、赤道辐合带和飑线的分析
名称
标注方式
暖锋
红色实线
冷锋
蓝色实线
准静止锋

天气学分析地面填图与识图

天气学分析地面填图与识图
33
2、船舶测站的填图格式
天气学分析
大气科学学院
34
天气学分析
实习：地面填图报文： ZCZC 008 SMCI04 BABJ 110000 AAXX 11001 58556 32665 10701 10297 20232 40058 52002 81100 333 05101= 58569 32480 20409 10285 20256 40050 52004 82130 333 05251 70130= 58646 32675 50901 10297 20208 40051 52009 84840 333 05100= 58653 NIL= 58660 32680 50702 10310 20220 40053 52005 85200 333 05202= 58477 32580 40907 10309 20241 30015 40057 52003 84140 333 05100= NNNN
天气学分析地面填图与识图
天气学分析
大气科学学院
➢气象电报由起始行、简式报头、报文和电 报结束信号（或称报尾）四部分组成。其 中简式报头和报文两部分合在一起又称为 气象公报。气象电报的标准格式如下：
ZCZC 391
起始行
SMCI02 BABJ 160000 RRB
简式报头
AAXX 16001
气象公报
度 ➢ TnTnTn—过去24h最低温
度 ➢ TgTgTg—地面最低温度 ➢ T24T24—24h变温 ➢ P24P24—24h变压 ➢ R24 R24 R24 R24—24h总降
水量
20
MICAPS V3.1陆地站填图模式
天气学分析
几点注意：
1. 能见度与露 点温度换位

天气学分析复习

天气学分析复习

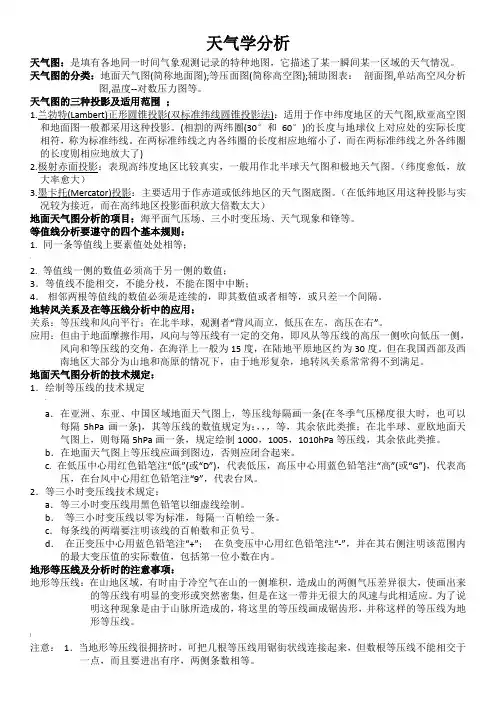

天气学分析天气图：是填有各地同一时间气象观测记录的特种地图，它描述了某一瞬间某一区域的天气情况。

天气图的分类：地面天气图(简称地面图);等压面图(简称高空图);辅助图表：剖面图,单站高空风分析图,温度--对数压力图等。

天气图的三种投影及适用范围；1.兰勃特(Lambert)正形圆锥投影(双标准纬线圆锥投影法)：适用于作中纬度地区的天气图,欧亚高空图和地面图一般都采用这种投影。

(相割的两纬圈(30°和60°)的长度与地球仪上对应处的实际长度相符，称为标准纬线。

在两标准纬线之内各纬圈的长度相应地缩小了，而在两标准纬线之外各纬圈的长度则相应地放大了)2.极射赤面投影：表现高纬度地区比较真实，一般用作北半球天气图和极地天气图。

（纬度愈低，放大率愈大）3.墨卡托(Mercator)投影：主要适用于作赤道或低纬地区的天气图底图。

（在低纬地区用这种投影与实况较为接近，而在高纬地区投影面积放大倍数太大）地面天气图分析的项目：海平面气压场、三小时变压场、天气现象和锋等。

等值线分析要遵守的四个基本规则：1.同一条等值线上要素值处处相等；2.等值线一侧的数值必须高于另一侧的数值；3．等值线不能相交，不能分枝，不能在图中中断；4．相邻两根等值线的数值必须是连续的，即其数值或者相等，或只差一个间隔。

地转风关系及在等压线分析中的应用：关系：等压线和风向平行；在北半球，观测者“背风而立，低压在左，高压在右”。

应用：但由于地面摩擦作用，风向与等压线有一定的交角，即风从等压线的高压一侧吹向低压一侧，风向和等压线的交角，在海洋上一般为15度，在陆地平原地区约为30度。

但在我国西部及西南地区大部分为山地和高原的情况下，由于地形复杂，地转风关系常常得不到满足。

地面天气图分析的技术规定：1．绘制等压线的技术规定a．在亚洲、东亚、中国区域地面天气图上，等压线每隔画一条(在冬季气压梯度很大时，也可以每隔5hPa画一条)，其等压线的数值规定为：，，，等，其余依此类推；在北半球、亚欧地面天气图上，则每隔5hPa画一条，规定绘制1000，1005，1010hPa等压线，其余依此类推。

天气学分析——天气图基本分析方法

天气学分析——天气图基本分析方法

（3）麦卡脱投影：这种投影一般是将圆筒图纸与南北纬22.5 纬圈相交割，把光源置于地球中心，将地球表面各点投影到
圆筒图纸上。
这种图上经、纬线都是以直线表示的。一般在中高纬度地 区有较大的失真，一般用于低纬度地区。
麦卡托投影图
3、地图比例尺
含义：底图上两点之间的距离与地球表面上相 应两点间的距离之比，称为比例尺。（或缩尺） 表示方法有：
小于1mm的填写一位小数，“T”表示微量。
13、dd—风向。以失杆表示， 失杆方向指向站圈，表示风的 来向。
14、ff—风速。以失羽表示。“—”表示4m/s，“－”表 示2m/s，一三角旗表示风速20m/s，风速不明时，在风 向杆尖端填“×”。风速大于40m/s时，在风向杆另一 侧填一个“>”如
因为天气现象是发生在三度空间的，为了详 细观察三度空间的实况，在日常业务工作中， 常常利用各种天气图来分析天气系统的空间结 构。天气图可分为基本天气图和辅助天气图两 种。
基本天气图有：地面天气图、等压面图； 辅助天气图有：垂直剖面图、等熵面图等。
§1－1 天气图底图
1、天气图底图：用来填写各地气象台（站） 观测记录的特制空白地图。
§1—2 地面天气图
一、地面天气图陆地站的填写格式
二、各项填图符号的意义
必填项目
1、N—总云量，用符号表示。 2、CH CM CL —高云状、中云状、 低云状，用符号表示 。
3、Nh —低云量，用电码表示。
4、h —低云高，以数字表示，
以米为单位。
5、 T T T 和TdTdTd 气温和露点温度，以数字表示， 以摄氏度为单位。填写十位、个位，小数一位。十 位为零时，省略不填。温度为负时前面加“－”号。
1、比例式：如1:10000000

《天气学》知识点总结+期末复习

《天气学》知识点总结+期末复习

《天气学》复习1.什么是天气图?天气图分哪几类,分别填有哪些要素(主要的)?天气预报通常分析哪些层次的天气图？天气图：在底图上填上各地同一时刻气象记录，再经过绘制和分析，就能够反映一定地区和范围内天气情况的图。

天气图分类：天气图一般分为地面天气图、高空天气图和辅助天气图三类.分别填有的要素有：总云量，气温，露点，三小时变压，海平面气压，六小时降水，水平能见度，现在天气现象。

地面，850，700，500（高空图），400，300，200，100 hpa2.天气系统可按空间和时间尺度分类，不同尺度的天气系统的水平尺度、垂直厚度、时间尺度和垂直速度如何？老师ppt大尺度：400 km以上，时间尺度（生命期）2~3天以上中尺度：4~400 km，时间尺度：几小时至1天小尺度：40m~4km天气系统水平尺度垂直厚度时间尺度垂直速度大尺度 10^6m 10^4m 10^5s 10^-2m/s中尺度 10^5m 10^4m 10^5s 10^-2m/s小尺度 10^4m 10^3~4m 10^4s 10^-1m/s微尺度 10^3m 10^3m 10^2~4s 10^-1~0m/s3.列举各尺度(大尺度、中尺度和小尺度)包含的典型天气系统。

老师ppt见上题图表动力气象书：大尺度：长波，阻塞高压，大型气旋，反气旋，锋面中尺度：飑线、中尺度低压、中尺度雨带、中尺度雨团小尺度：小型漩涡，雷暴微尺度：主要为对流单体，如积云和浓积云。

4.写出连续方程（z和p坐标都可以）、静力平衡关系、垂直涡度、速度散度、温度平流、相对或绝对涡度平流、水平水汽通量以及水汽通量散度的数学表达式。

连续方程：z坐标p坐标静力平衡关系：垂直涡度：速度散度：温度平流：（一般V取水平速度）相对涡度平流：绝对涡度平流：水平水汽通量：单位时间流经单位截面积的水汽质量为：或积分形式：p Vdpgq1，垂直于风向的底边为单位长度，高为整层大气柱的面积上的总的水汽通量水汽通量散度：.5.什么是大气环流？控制大气环流的基本因子有哪些？冬夏季大气平均低层和中层环流特征。

第一章天气图基本分析方法课件

在风速大的地区，等压线可分析得密集一些； 风速小的地区，等压线可分析得稀疏一些。
4. 根据梯度风的原则，
在低压区，等压线可分析得密集一些； 在高压区，分析得稀疏些，在高压中心附近基本
其表示法主要有： 1. 比例式
如 1:10000000 即地图上的1cm相当于 实际100km。
2. 图解式 3. 斜线图解尺 或称复式图解尺
如图1.7所示
24
二、地图比例尺（续）
由于兰勃特正形圆锥投影图在各纬 度上放大率是不同的，故需用复式 图解尺表示其缩尺。
其特点就是对不同的纬度用不同的缩尺来表 示，使用时必须注意与纬度配合，才能正确 表示出实际距离。
关于底图范围大小的选择，主要视预报 的时效和季节而定，
如用作中长期天气预报的底图范围就应该大一些， 甚至需要整个北半球天气图。
在冬半年，
高纬大气活动(如寒潮的侵袭)对我国影响较大，故 ห้องสมุดไป่ตู้图范围应包括极地或极地的一部分；
在夏半年，
低纬度和太平洋上的大气活动(如台风、副热带高 压)对我国影响较大，故底图上低纬度和太平洋区 域应多占些面积。
26
二、地图比例尺（续）
我国目前所用的
东亚天气图的缩尺为1:10000000，即图上 1cm相当于实际100km；
欧亚天气图的缩尺为1:20000000，即图上 1cm相当于实际200km；
北半球天气图的缩尺为1:30000000，即图 上1cm相当于实际300km。
27
二、地图比例尺（续）
44
(一) 等值线分析原则（续）
以上这四条规则是绘制等值线的基 本规则，必须严格遵守，在任何时 候不能违反，否则将犯原则性错误， 因此必须反复练习，熟练掌握。

常见的天气现象及成因(天气图的判读)(课件)-2022-2023学年高二地理同步精品课堂


答案：(1)暖锋（锋面气旋）
(2) 低 上升
反气旋 晴朗
甲 (3)
偏北风
偏南
风
乙
等压线密集，水平气压梯度力大，风力
大
【知识拓展】常用天气预报的符号
【知识拓展】风向标的判读
风的来向 风的强弱
风杆
北风5级
风尾
风尾所在风 干的那一端 就是风向
每一道风 尾代表 风力2级
西风4级
西南风10级 东风6级
南风8级
西北风2级 东北风12级
【课堂练习】
下图为某地的锋面气旋系统部分示意图，图中甲乙之间虚线为锋线 ，据此完成下面小题。
奥会张家口赛区自由式滑雪项目延期。下图为当日14时天气预 报简图。读图，完成下面小题。
3．图中冷锋（ D）
A．沿高压脊线区伸展 B．西南延至青藏高原 C．自东南向西北推进 D．缓解华北雾霾天气
【课堂练习】
每年5月下旬到6月中旬，华南地区通常会出现雨量大且集中的降水过
程，这个时期正值端午龙舟竞渡之时，因此便有了“龙舟水”之称。下 图为某年5月22日14时部分区域天气图（单位：hPa）。据此完成下面 小题。
低压中心：等压线闭合，中心 气压低于四周气压的区域。
天气图的判断
1、判读气压形式
高压脊：从高气压延伸出来的狭 长区域（好比地形中的山脊）；
低压槽：从低气压延伸出来的狭 长区域（类似于地形中的山谷）。
鞍：两个高压脊之间和两个低压 槽之间的部分。
天气图的判断
2.判读风向
• 风向——指风的来向。 • 风向的判定： ①明确气压高低变化； ②画水平气压梯度力，由 高压指向低压，且与等压 线垂直； ③根据“北半球右偏，南 半球左偏”规律，画出与 水平气压梯度力成30º-45º 的风向。

天气学分析复习

天气学分析天气图：是填有各地同一时间气象观测记录的特种地图，它描述了某一瞬间某一区域的天气情况。

天气图的分类：地面天气图(简称地面图);等压面图(简称高空图);辅助图表：剖面图,单站高空风分析图,温度--对数压力图等。

天气图的三种投影及适用范围；1.兰勃特(Lambert)正形圆锥投影(双标准纬线圆锥投影法)：适用于作中纬度地区的天气图,欧亚高空图和地面图一般都采用这种投影。

(相割的两纬圈(30°和60°)的长度与地球仪上对应处的实际长度相符，称为标准纬线。

在两标准纬线之内各纬圈的长度相应地缩小了，而在两标准纬线之外各纬圈的长度则相应地放大了)2.极射赤面投影：表现高纬度地区比较真实，一般用作北半球天气图和极地天气图。

（纬度愈低，放大率愈大）3.墨卡托(Mercator)投影：主要适用于作赤道或低纬地区的天气图底图。

（在低纬地区用这种投影与实况较为接近，而在高纬地区投影面积放大倍数太大）地面天气图分析的项目：海平面气压场、三小时变压场、天气现象和锋等。

等值线分析要遵守的四个基本规则：1.同一条等值线上要素值处处相等；-2.等值线一侧的数值必须高于另一侧的数值；3．等值线不能相交，不能分枝，不能在图中中断；4．相邻两根等值线的数值必须是连续的，即其数值或者相等，或只差一个间隔。

地转风关系及在等压线分析中的应用：关系：等压线和风向平行；在北半球，观测者“背风而立，低压在左，高压在右”。

应用：但由于地面摩擦作用，风向与等压线有一定的交角，即风从等压线的高压一侧吹向低压一侧，风向和等压线的交角，在海洋上一般为15度，在陆地平原地区约为30度。

但在我国西部及西南地区大部分为山地和高原的情况下，由于地形复杂，地转风关系常常得不到满足。

地面天气图分析的技术规定：1．绘制等压线的技术规定'a．在亚洲、东亚、中国区域地面天气图上，等压线每隔画一条(在冬季气压梯度很大时，也可以每隔5hPa画一条)，其等压线的数值规定为：，，，等，其余依此类推；在北半球、亚欧地面天气图上，则每隔5hPa画一条，规定绘制1000，1005，1010hPa等压线，其余依此类推。

天气学分析 2_2013秋季_总结


分析系统演变 注意考虑周全： 一维：系统本身的结构（疏散or汇合）、温压场 配置(T、H配置)、地形 二维：与周围系统的相互作用（上下游、南北） 三维：高低空系统的配置（前倾or后倾、深厚or浅
薄）
北方气旋—地面预报系统
引导气流—平均温度平流（低右高左）
高空系统（加强与减弱——对应地面系统的加强 和减弱）
沿风呈气旋式切变明显的带状区或者低槽区逐站推 敲 。
（4）还可以根据卫星云图和辅助图表进行分析。 （5）修改等压线，使锋面穿过区域有气旋性弯曲
高空：
1、等高线 2、等温线：L、N 中心 3、主要天气系统： G、D，槽、切 变线
地面：
1、等压线 2、主要天气系统： G、 D并标极值、锋面 3、等三小时变压线，正 负变压中心 4、天气区: 雨、大风、大 雾
日期： 12月26日（周四） 时间：1：30—3：30 带好考试用笔 请将ppt发往邮箱 （考前）答疑
预祝同学们考试顺利！学业进步！
谢 谢！
切变线多为南北向，南方切变线多为东西向）
习惯上往往在风向气旋性切变特别明显的两 个高压之间的狭长低压带和非常尖锐而狭长的槽 内分析切变线，而在气压梯度比较明显的低压槽 中分析槽线。
D
D
切变
风的不连续线，两侧风向有较强的逆时针旋转变化
冷式切变
暖式切变
静止切变
风速切变
2014-6-2
D
北槽南切
天气分析Ⅰ：如何画天气图。（历史天气图） 天气分析Ⅱ: 如何应用《天气学原理》和《中国天气》
对一个过程系统性的总结。（历史天气图）
天气预报综合分析：学习天气预报的思路，作站点 （如南京地区）的公众要素预报。（实况） 生产实习：进一步巩固站点公众要素预报，学习分区 预报等更多的内容。（实况）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

彩色符号
槽线和切变线
棕色实线
赤道辐合带
棕色双实线
飑线
棕色间断线
-v-v-v-
注1：准静止锋中，红色实线标在暖空气一侧，蓝色实线标在冷空气一侧。 注2：准静止锋、赤道辐合带的线宽宜为2 mm，其他线条的线宽宜为1 mm。
2. 基本内容（4）
锋生锋消（或锋加强、减弱）应按下列要求标注：
a) 锋生（或锋加强）：在锋线上用黑铅笔画两个 相对箭头，如图3a 所示；
2. 基本内容（2）
➢地面天气图宜分析或标注下列内容：
a) 三小时变压场：等变压线、正负变压中心及强度； b) 锋的过去位置，热带气旋的过去和未来位置； c) 高、低压中心的过去位置。
2. 基本内容（3）
锋、切变线、赤道辐合带和飑线的分析
名称
标注方式
暖锋
红色实线
冷锋
蓝色实线
准静止锋
红蓝色双实线
冷式、暖式及性质未定的锢囚锋 紫色实线
3 地面天气图分析
目录
1. 一般规定 2. 基本内容 3. 等压线、高低压中心及强度的分析 4. 等变压线、正负变压中心及强度的分析 5. 天气现象的标注 6. 主要天气系统过去位置或预计未来位置
➢地面天气图是填写气象观测项目最 多的一种天气图。
➢ 填有地面各种气象要素和天气现象，
❖ 如气温、湿度、风向、风速、海平面气压和雨、雪、雾等等；
3. 等压线、高低压中心及强度的分析（4）
➢ 等压线的间隔和标注应满足下列要求：
a) 在亚欧图上，应每隔5 hPa分析一条等压线； b)在东亚图上，应每隔2.5 hPa分析一条等压线； c) 更小范围区域图上或气压场较弱时，可每隔2 hPa或1 hPa绘
制一条等压线。
➢ 下列等压线可加粗绘制：
a) 在亚欧图上，数值为“……、1000、1020、1040、……”每 隔20 hPa的等压线；
在图中中断；
d) 两个高值区或两个低值区之间相邻等值线的数值 应相等，且避免平行过长、距离过近；
e)等值线应平滑，粗细均匀，按规定的数值序列分析； f) 地面等压线或低于高原平均高度的等压面上的等高
线和等温线，以间断线通过高原区。
1. 一般规定（2） ➢分析等值线宜符合以下规则：
a) 各种等值线的线宽为0.6 mm，加粗线为1 mm； b) 等值线数值标注的大小为每字符6×6 mm； c) 间断线的长度与间隔比为2：1或3：2； d) 系统性质符号（高、低中心等）的大小为宽
❖ 在我国西部及西南地区大部分为山地和高原的情况下， 由于地形复杂，地转风关系常常得不到满足。
3. 等压线、高低压中心及强度的分析（3）
➢等压线应根据气压数值和风的情况进行分析， 用黑色实线绘制。
➢等压线穿过锋线时要有明显的气旋性弯曲，锋 线两侧的气压梯度和温度差越大，气旋性弯曲 的曲率越大，直至成折角，折角的尖端指向高 压一侧。
③ 根据梯度风的原则，在低压区，等压线分析得密集一些；在 高压区，分析得稀疏些，在高压中心附近基本上应是均压区。
➢ 填有一些能反映空中气象要素的记录，
❖ 如云高、云状等；
➢ 既有当时的记录，又有一些能反映短期内天气演变实 况及趋势的记录，
❖ 如三小时变压、气压倾向等。
➢因此，地面天气图在天气分析和预报中 是一种很重要的工具。
1. 一般规定（1）
➢分析等值线应符合以下规则：
a) 在同一条等值线上，其数值处处相等； b) 等值线一侧的数值应高（低）于另一侧； c)等值线不能相交，不能分叉，不闭合的等值线不能
b) 锋消（或锋减弱）：在锋线上用黑铅笔画两 个相反箭头, 如图3b所示。
a
b
图3 锋生和锋消的标注
3. 等压线、高低压中心及强度的分析（1） ➢等压线作为一种特殊形式的等值线，在分析的
时候，既要遵守等值线原则，还必须遵循地转 风关系
➢等值线原则（4条）：
① 同一条等值线上要素值处处相等。 ② 等值线一侧的数值必须高于另一侧的数值。 ③ 等值线不能相交，不能分枝，不能在图中中断。 ④ 相邻两根等值线的数值必须是连续的。
3. 等压线、高低压中心及强度的分析（2）
➢ 地转风关系（3条）：
① 即等压线和风向平行。 ② 在北半球，观测者“背风而立，低压在左，高压在右”。 ③ 风速大的地方等压线密集。
❖ 由于地面摩擦作用，风向与等压线有一定的交角，即风从 等压线的高压一侧吹向低压一侧，风向和等压线的交角， 在海洋上一般为15º，在陆地平原地区约为30。
b)在东亚图上，数值为“……、1000、1010、1020、……”每 隔10 hPa的等压线。
➢ 在闭合等压线的正北方和非闭合等压线的两端标注等 压线的百帕数。
绘制等压线时的注意事项：
① 等压线一般应保持平滑，应避免不规则的小弯曲和突然的曲 折（但通过不连续线时除外）。
② 相邻两站间气压变化比较均匀时，等压线的位置可用内插法 确定。在风速大的地区，等压线可分析得密集一些；在风速 小的地区，等压线可分析得稀疏一些。
➢ 由于等值线太密无法标注所有等值线的数值时，可等 间隔省略一些等值线数值的标注，但标注必须整齐。
➢ 特征线（如等压线、等高线等）可加粗绘制。
1. 一般规定（4）
➢除某一区域无记录或等值线为闭合线外，等值 线应尽可能起始或终止在外围的同一经线或纬 线上。
➢当判断记录有误时，应在错误记录（数字或符 号）上划一条短横线，温度用红色笔划，其它 用黑色笔划，不得在图上涂抹。能改正时，则 应在其旁边用黑色铅笔填写改正结果。
10×10 mm。
1. 一般规定（3）
➢ 标注等值线、天气现象及系统中心符号时，标注的数 值、符号应与当地纬度线平行，工整清楚，大小适中， 避免与图上记录重叠。
➢ 标注数值一律使用阿拉伯数字。 ➢ 标注数值所用的颜色，应与等值线所用颜色相同。
➢ 中心数值标注在中心（符号）的正下方；等值线的数 值应标注在闭合等值线正北方的开口处，或非闭合等 值线的两端。
➢天气图的分析应注意三维空间中系统的配合以 及天气系统的连续性。
➢天气图分析人员应在天气图规定的位置上签名 或盖章。
2. 基本内容（1）
➢地面天气图应分析或标注下列内容：
a) 海平面气压场：等压线（高原地区可不分析等压 线）、高低压中心及强度；
b) 锋、切变线、赤道辐Байду номын сангаас带和飑线； c) 热带气旋的现在位置； d) 天气现象。
