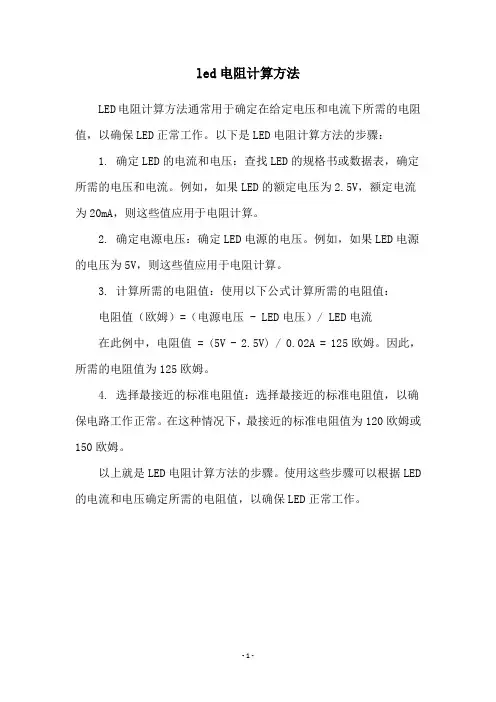

led电阻计算方法
LED电阻计算方法通常用于确定在给定电压和电流下所需的电阻值，以确保LED正常工作。
以下是LED电阻计算方法的步骤：
1. 确定LED的电流和电压：查找LED的规格书或数据表，确定所需的电压和电流。
例如，如果LED的额定电压为
2.5V，额定电流为20mA，则这些值应用于电阻计算。
2. 确定电源电压：确定LED电源的电压。
例如，如果LED电源的电压为5V，则这些值应用于电阻计算。
3. 计算所需的电阻值：使用以下公式计算所需的电阻值：
电阻值（欧姆）=（电源电压 - LED电压）/ LED电流
在此例中，电阻值 = (5V - 2.5V) / 0.02A = 125欧姆。
因此，所需的电阻值为125欧姆。
4. 选择最接近的标准电阻值：选择最接近的标准电阻值，以确保电路工作正常。
在这种情况下，最接近的标准电阻值为120欧姆或150欧姆。
以上就是LED电阻计算方法的步骤。
使用这些步骤可以根据LED 的电流和电压确定所需的电阻值，以确保LED正常工作。
- 1 -。

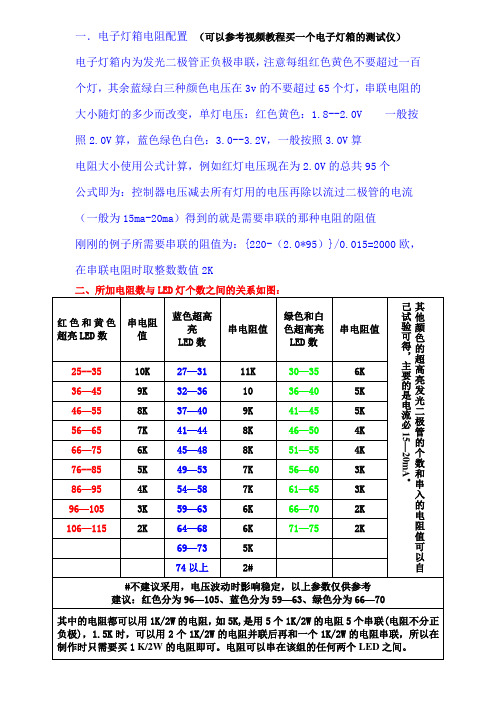

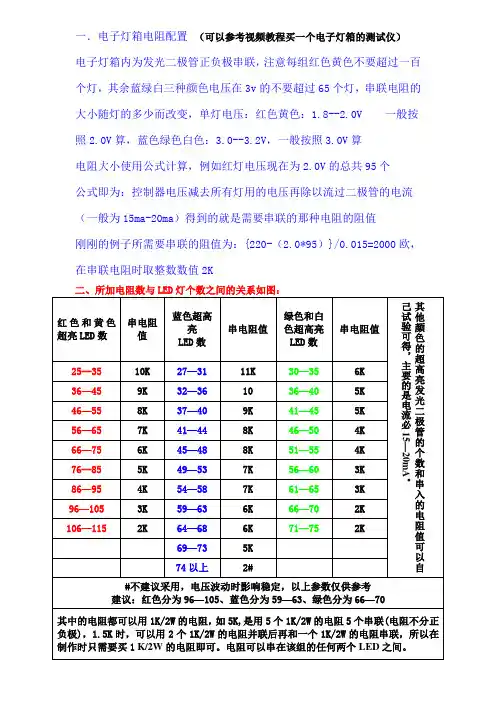

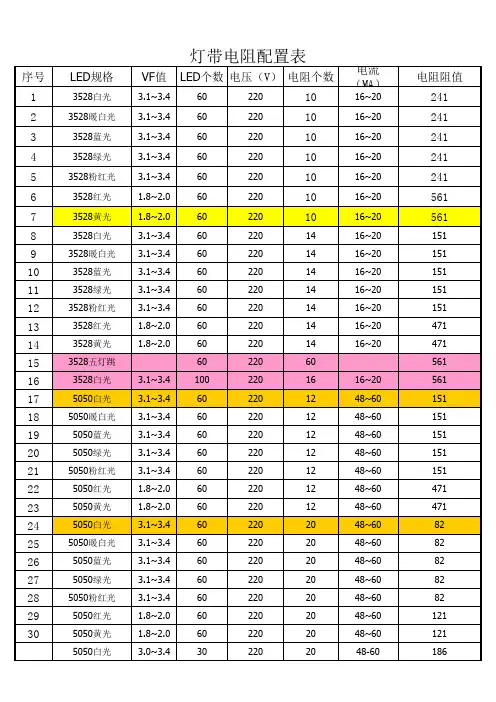

一．电子灯箱电阻配置（可以参考视频教程买一个电子灯箱的测试仪）
电子灯箱内为发光二极管正负极串联，注意每组红色黄色不要超过一百个灯，其余蓝绿白三种颜色电压在3v的不要超过65个灯，串联电阻的大小随灯的多少而改变，单灯电压：红色黄色：1.8--2.0V 一般按照2.0V算，蓝色绿色白色：3.0--3.2V，一般按照3.0V算
电阻大小使用公式计算，例如红灯电压现在为2.0V的总共95个
公式即为：控制器电压减去所有灯用的电压再除以流过二极管的电流（一般为15ma-20ma）得到的就是需要串联的那种电阻的阻值
刚刚的例子所需要串联的阻值为：{220-（2.0*95）}/0.015=2000欧，在串联电阻时取整数数值2K。

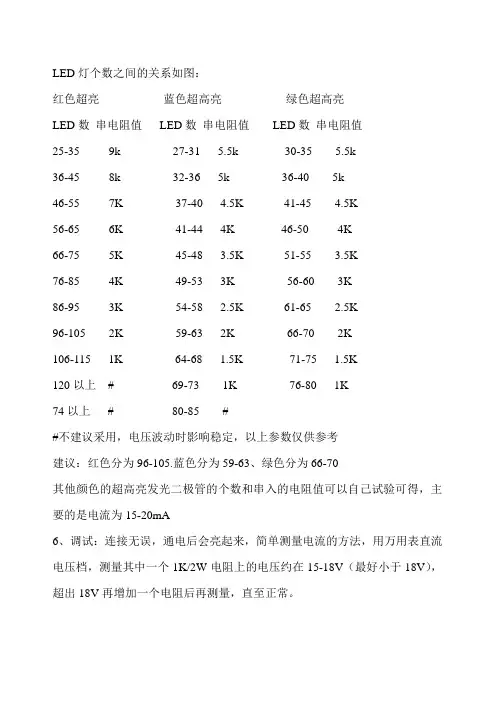

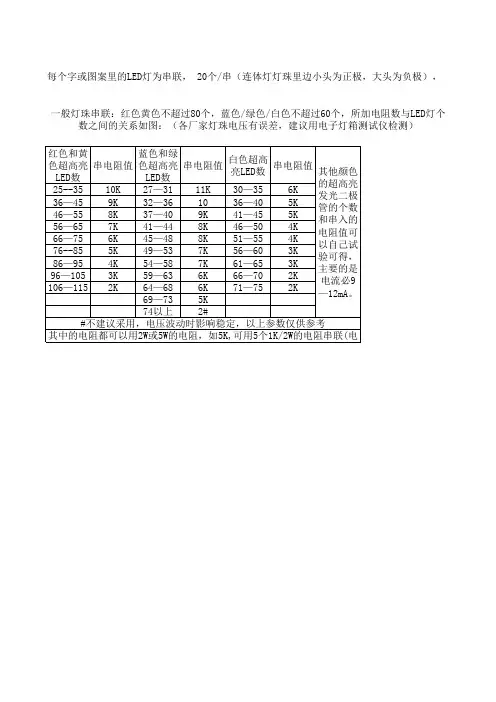

LED灯个数之间的关系如图：红色超亮蓝色超高亮绿色超高亮LED数串电阻值LED数串电阻值LED数串电阻值25-35 9k 27-31 5.5k 30-35 5.5k36-45 8k 32-36 5k 36-40 5k46-55 7K 37-40 4.5K 41-45 4.5K56-65 6K 41-44 4K 46-50 4K66-75 5K 45-48 3.5K 51-55 3.5K76-85 4K 49-53 3K 56-60 3K86-95 3K 54-58 2.5K 61-65 2.5K96-105 2K 59-63 2K 66-70 2K106-115 1K 64-68 1.5K 71-75 1.5K120以上# 69-73 1K 76-80 1K74以上# 80-85 ##不建议采用，电压波动时影响稳定，以上参数仅供参考建议：红色分为96-105.蓝色分为59-63、绿色分为66-70其他颜色的超高亮发光二极管的个数和串入的电阻值可以自己试验可得，主要的是电流为15-20mA6、调试：连接无误，通电后会亮起来，简单测量电流的方法，用万用表直流电压档，测量其中一个1K/2W电阻上的电压约在15-18V（最好小于18V），超出18V再增加一个电阻后再测量，直至正常。
LED电子灯箱控制器说明K101-1K101-1 LED电子灯箱、电子招牌比霓虹灯及其他光源具有省电、安全、寿命长、制作简单、视觉效果好等优点，市场前景极好，是典型的“绿色环保”灯箱，再使用闪动的控制器，更加具有吸引行人眼球的视觉效果，闪动再配合长亮数秒又便于看的清楚，使用K101-1电子灯箱控制器，制作和调试最简单、可靠、稳定，可以制作超薄的LED电子灯箱、招牌等，应用相当广泛。
功能与用途：主要用于相对简单的LED电子灯箱、招牌等的制作，起到闪烁、发光、吸引行人注意的作用技术参数：输入电压：交流220V，输出电压：直流220V，额定控制功率：80W，最大控制功率：100W，规格：70mmX45mmX18mm线路说明：输入端两根黄线接220V，输出端红线是正极，绿线是闪烁负极控制，白线是直亮负极控制。

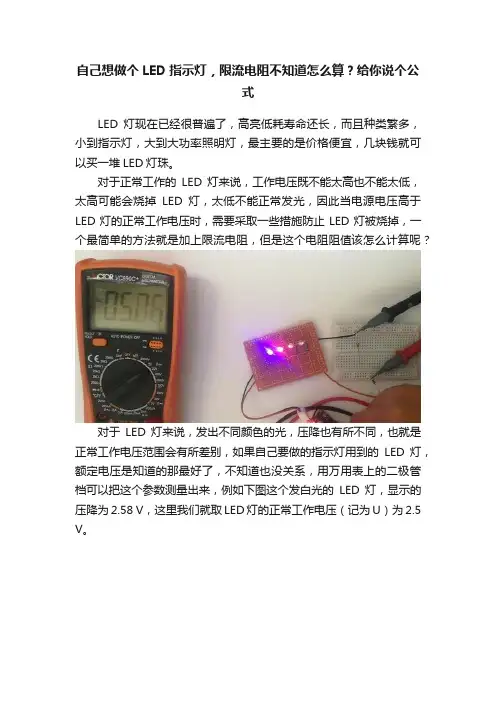

自己想做个LED指示灯，限流电阻不知道怎么算？给你说个公式LED灯现在已经很普遍了，高亮低耗寿命还长，而且种类繁多，小到指示灯，大到大功率照明灯，最主要的是价格便宜，几块钱就可以买一堆LED灯珠。
对于正常工作的LED灯来说，工作电压既不能太高也不能太低，太高可能会烧掉LED灯，太低不能正常发光，因此当电源电压高于LED灯的正常工作电压时，需要采取一些措施防止LED灯被烧掉，一个最简单的方法就是加上限流电阻，但是这个电阻阻值该怎么计算呢？对于LED灯来说，发出不同颜色的光，压降也有所不同，也就是正常工作电压范围会有所差别，如果自己要做的指示灯用到的LED灯，额定电压是知道的那最好了，不知道也没关系，用万用表上的二极管档可以把这个参数测量出来，例如下图这个发白光的LED灯，显示的压降为2.58 V，这里我们就取LED灯的正常工作电压（记为U）为2.5 V。
LED灯的正常工作电流用万用表不能直接测量出来，一般像这种LED灯的正常工作电流在17 m A（一般情况下购买LED灯的时候会给出LED灯的额定功率和额定电压，用功率去除上电压就是LED灯的额定电流）左右，这里我们认为电流在15-20 m A（记为I 1-I 2）之间， LED灯都能正常工作。
知道了这些参数，再知道一个电源电压就可以计算了，这里取电源电压（记为U e）为12 V，采用电路原理图如下。
这里也有固定的计算公式，直接在文章中打出来并不是很清楚，我把他做成了图片，计算公式如下：用公式算出来的电阻在475Ω-633Ω之间，在这之间选一个比较合适的电阻就可以，例如选择510Ω的电阻，这样照着上面的原理图做出来的LED指示灯就可以正常工作。
文章中已经直接给出了公式，不仅限于用文章中所说的参数，把电阻阻值的范围求出来，换个参数同样可以求出来，只要把相应字母对应数值大小改变一下就可以了。
例如还是这个LED指示灯，选一个24 V电源供电，所需要串接的限流电阻应该为多大？那么直接在上面的公示中把U e的大小改成24 V，根据求出来的电阻范围，选择一个合适的电阻就可以了。

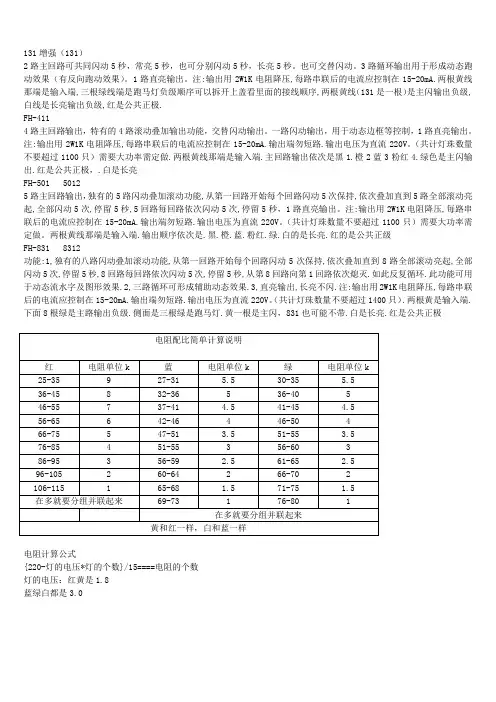

131增强（131）2路主回路可共同闪动5秒，常亮5秒，也可分别闪动5秒，长亮5秒。
也可交替闪动。
3路循环输出用于形成动态跑动效果（有反向跑动效果）。
1路直亮输出。
注:输出用2W1K电阻降压,每路串联后的电流应控制在15-20mA.两根黄线那端是输入端,三根绿线端是跑马灯负级顺序可以拆开上盖看里面的接线顺序,两根黄线（131是一根）是主闪输出负级,白线是长亮输出负级,红是公共正极.FH-4114路主回路输出，特有的4路滚动叠加输出功能，交替闪动输出。
一路闪动输出，用于动态边框等控制，1路直亮输出。
注:输出用2W1K电阻降压,每路串联后的电流应控制在15-20mA.输出端勿短路.输出电压为直流220V。
（共计灯珠数量不要超过1100只）需要大功率需定做.两根黄线那端是输入端.主回路输出依次是黑1.橙2蓝3粉红4.绿色是主闪输出.红是公共正极，.白是长亮FH-501 50125路主回路输出，独有的5路闪动叠加滚动功能,从第一回路开始每个回路闪动5次保持,依次叠加直到5路全部滚动亮起,全部闪动5次,停留5秒,5回路每回路依次闪动5次,停留5秒，1路直亮输出。
注:输出用2W1K电阻降压,每路串联后的电流应控制在15-20mA.输出端勿短路.输出电压为直流220V。
（共计灯珠数量不要超过1100只）需要大功率需定做。
两根黄线那端是输入端.输出顺序依次是.黑.橙.蓝.粉红.绿.白的是长亮.红的是公共正级FH-831 8312功能:1,独有的八路闪动叠加滚动功能,从第一回路开始每个回路闪动5次保持,依次叠加直到8路全部滚动亮起,全部闪动5次,停留5秒,8回路每回路依次闪动5次,停留5秒,从第8回路向第1回路依次熄灭.如此反复循环.此功能可用于动态流水字及图形效果.2,三路循环可形成辅助动态效果.3,直亮输出,长亮不闪.注:输出用2W1K电阻降压,每路串联后的电流应控制在15-20mA.输出端勿短路.输出电压为直流220V。

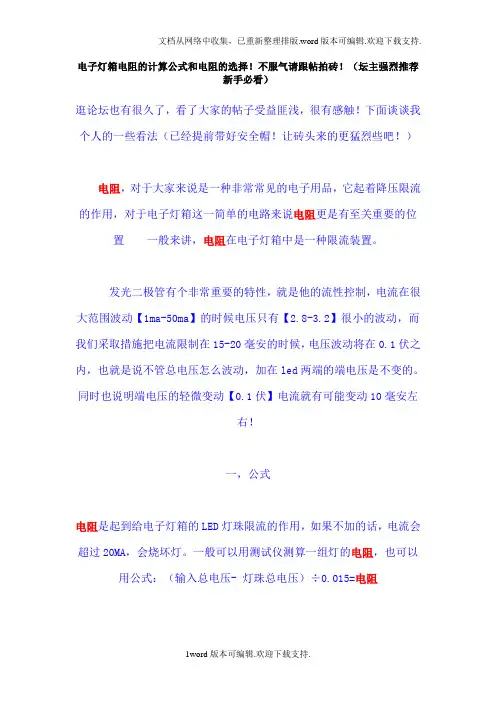

电子灯箱电阻的计算公式和电阻的选择！不服气请跟帖拍砖！（坛主强烈推荐新手必看）逛论坛也有很久了，看了大家的帖子受益匪浅，很有感触！下面谈谈我个人的一些看法（已经提前带好安全帽！让砖头来的更猛烈些吧！）电阻，对于大家来说是一种非常常见的电子用品，它起着降压限流的作用，对于电子灯箱这一简单的电路来说电阻更是有至关重要的位置一般来讲，电阻在电子灯箱中是一种限流装置。
发光二极管有个非常重要的特性，就是他的流性控制，电流在很大范围波动【1ma-50ma】的时候电压只有【2.8-3.2】很小的波动，而我们采取措施把电流限制在15-20毫安的时候，电压波动将在0.1伏之内，也就是说不管总电压怎么波动，加在led两端的端电压是不变的。
同时也说明端电压的轻微变动【0.1伏】电流就有可能变动10毫安左右！一，公式电阻是起到给电子灯箱的LED灯珠限流的作用，如果不加的话，电流会超过20MA，会烧坏灯。
一般可以用测试仪测算一组灯的电阻，也可以用公式：（输入总电压- 灯珠总电压）÷0.015=电阻实例：我们用红色灯珠60颗为一组作为例子讲解：（红黄一般是2v 白绿蓝一般是3V）那么就是（220-120）÷0.015=6666这个0.015A就是电流，一般LED灯箱的灯珠控制在0.015A--0.020A之间，一般我们取0.015 ，因为还要考虑电压波动的因数。
那么电阻可以串到7K；可以用3个2k2w+1个1k2w 的碳膜电阻串联。
也可以用 3k5w+3k5w+1k5w的水泥电阻串联。
串法可以变化，只是举个例子。
这个是新手最容易，也不容易搞明白的问题！（220-灯的电压*灯的个数）/0.015========所用电阻的阻值我没用的电阻有1k，，，，2k 和5k的，在大就不行了，因为发热太厉害，灯的电压，，，红和黄取2.0伏白蓝绿取3.0伏下面哦说一下公式的由来led是一种电流型器件，，，他的特性就是他两端的电压是不变的，最起码说是变化很小的,,,他两边的电压是3伏，他的电流是正常20毫安，，你两边的电压是3.2，那木他的电流就会是80毫安，他的电压是3.4的话，，，led就烧了，嘿嘿，什么意思呢，就是说led两端的电压是变动很小的，从一个侧面来说他两端的电压一个很小变化他的电流就会是一个很大的变化。
