人工挖孔桩钢筋笼技术交底关键信息项：1、钢筋笼的规格与尺寸2、钢筋的材质与型号3、焊接要求与工艺4、钢筋笼的制作精度5、运输与安装注意事项1、工程概述11 本工程人工挖孔桩的基本情况和设计要求。
2、钢筋笼的设计要求21 明确钢筋笼的长度、直径、主筋数量及间距、箍筋间距等规格与尺寸。
211 详细说明不同部位钢筋笼的具体设计参数。
3、钢筋的材质与型号31 规定所使用钢筋的材质标准，如强度等级、化学成分等。
311 明确各种型号钢筋的具体使用位置和用途。
4、钢筋笼的制作流程41 钢筋的调直与切割。
411 主筋的焊接或机械连接。
412 箍筋的绑扎或焊接。
413 加强筋的设置与连接。
5、焊接要求与工艺51 焊接方法的选择及适用范围。
511 焊接接头的质量标准，包括外观检查、强度试验等。
512 焊接工艺参数，如电流、电压、焊接速度等。
6、钢筋笼的制作精度61 主筋间距的允许偏差。
611 箍筋间距的允许偏差。
612 钢筋笼直径的允许偏差。
613 钢筋笼长度的允许偏差。
7、钢筋笼的运输71 运输方式的选择及注意事项。
711 运输过程中的固定和保护措施，防止钢筋笼变形。
8、钢筋笼的安装81 安装前的准备工作，如孔内清理、检查等。
811 安装的方法和步骤，确保钢筋笼的位置准确、垂直。
812 安装过程中的安全注意事项。
9、质量检查与验收91 制作过程中的自检要求。
911 专检的项目和标准。
912 验收的程序和参与人员。
10、安全注意事项101 制作场地的安全防护措施。
1011 操作人员的个人防护装备要求。
1012 电气设备的使用安全规定。
11、环境保护要求111 制作过程中废弃物的处理方法。
1111 减少噪音和粉尘排放的措施。
12、违约责任与争议解决121 明确双方在违反本技术交底协议时应承担的责任。
1211 约定争议的解决方式，如协商、仲裁或诉讼。
人工挖孔桩安全技术交底人工挖孔桩是一种常见的基础施工方式，但由于其作业环境特殊，存在较多的安全风险。
为了确保施工过程中的安全，保障施工人员的生命健康，特进行以下安全技术交底。
一、施工前准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位的地质情况、桩的直径、深度等设计要求。
制定施工方案，包括施工顺序、护壁形式、排水措施等，并经审批通过。
2、现场准备平整场地，清除杂物，设置排水设施，确保场地不积水。
测量放线，确定桩位，并设置好护桩。
3、材料准备准备好护壁所需的钢筋、混凝土等材料，保证材料质量符合要求。
准备好施工所需的工具，如挖孔工具、提升设备、通风设备等，并确保其性能良好。
4、人员准备施工人员必须经过安全教育培训，考核合格后方可上岗作业。
特种作业人员必须持证上岗，如电工、焊工等。
二、施工过程中的安全措施1、孔口防护孔口周围必须设置防护栏杆，高度不低于 12m，栏杆上应悬挂明显的警示标志。
孔口周边 1m 范围内不得堆放杂物和渣土，防止掉入孔内伤人。
2、护壁施工护壁混凝土应严格按照设计配合比施工，保证护壁的强度和稳定性。
每节护壁高度不得超过 1m，护壁混凝土应在当天完成浇筑。
护壁模板拆除应在混凝土强度达到 5MPa 以上时进行。
3、通风换气挖孔深度超过 5m 时，必须采用机械通风设备向孔内送风，保证孔内空气新鲜。
通风设备应定期检查和维护，确保其正常运行。
4、照明用电孔内照明应采用安全电压，电压不得超过 36V。
照明灯具应采用防水、防爆灯具，灯泡应有防护罩。
5、提升设备提升设备应完好可靠，严禁使用破旧、损坏的设备。
提升设备的绳索、吊钩等应经常检查，发现问题及时更换。
严禁人员乘坐提升设备上下孔。
6、排水措施挖孔过程中如遇地下水，应及时采取排水措施，如设置集水坑、使用水泵抽水等。
排水设备应安装可靠，防止漏电伤人。
7、土石吊运挖出的土石应及时运离孔口，不得堆放在孔口周边。
吊运土石时，孔内人员应撤离到安全位置。
人工挖孔桩技术交底一、工程概述本工程位于_____，基础采用人工挖孔桩，共计_____根。
桩径分别为_____、＿____、＿____等，桩身混凝土强度等级为_____，护壁混凝土强度等级为_____。
二、施工准备1、技术准备熟悉施工图纸及地质勘察报告，了解桩位处的地质情况。
编制施工方案，并向施工人员进行技术交底。
2、材料准备水泥：采用_____水泥，有出厂合格证及复试报告。
砂：采用中砂，含泥量不大于 5%。
石子：采用_____石子，含泥量不大于 2%。
钢筋：钢筋的品种、规格、级别应符合设计要求，并有出厂合格证及复试报告。
3、主要机具提升设备：电动葫芦、慢速卷扬机等。
挖孔工具：短柄铁锹、镐、锤、钎等。
水平运输工具：手推车等。
混凝土浇筑设备：插入式振捣器、溜槽等。
4、作业条件场地已平整，具备施工条件。
测量放线已完成，桩位已定位，并经复核无误。
现场临时水电已接通。
三、施工工艺流程1、测量放线根据设计图纸，利用全站仪或经纬仪进行桩位测量放线，确定桩位中心，并设置十字护桩，以便在施工过程中随时校核桩位。
2、挖孔人工挖孔时，应按照从上到下、逐段开挖的顺序进行。
每段开挖高度一般为 09m~10m。
开挖时，先挖中间部分，然后向周边扩挖，修成圆形。
挖土顺序应先挖中间后周边，按设计桩径加 2 倍护壁厚度控制截面。
孔内挖出的土应及时运离孔口，不得堆放在孔口周边 1m 范围内。
3、护壁施工护壁模板采用定型钢模板或木模板。
护壁混凝土应在当天挖完孔后立即浇筑，不得隔夜。
护壁混凝土应振捣密实，强度达到 5MPa 后方可拆模。
4、钢筋笼制作与安装钢筋笼在现场制作，主筋连接采用焊接或机械连接。
钢筋笼应按照设计要求设置加劲箍和箍筋，确保钢筋笼的刚度和稳定性。
钢筋笼安装时，应采用吊车或塔吊进行吊装，缓慢下放，防止碰撞孔壁。
5、混凝土浇筑桩孔挖至设计深度后，应进行孔底清理，清除孔底浮土、松石等。
混凝土浇筑前，应再次检查孔底沉渣厚度，如超过规定要求，应进行二次清孔。

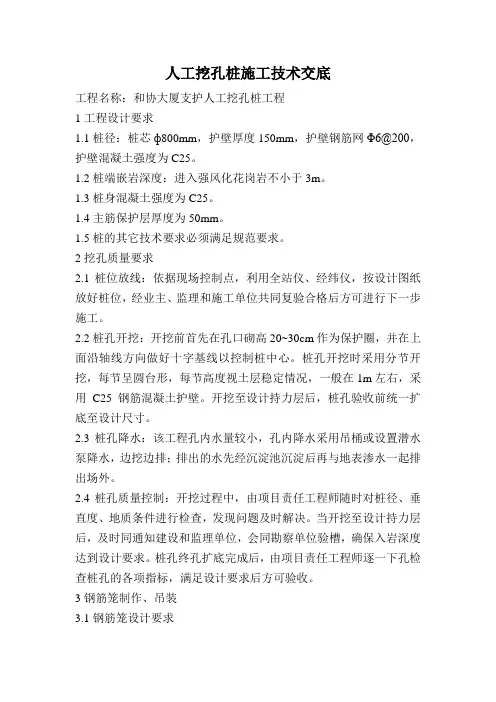

人工挖孔桩施工技术交底工程名称：和协大厦支护人工挖孔桩工程1工程设计要求1.1桩径：桩芯ф800mm，护壁厚度150mm，护壁钢筋网Φ6@200，护壁混凝土强度为C25。
1.2桩端嵌岩深度：进入强风化花岗岩不小于3m。
1.3桩身混凝土强度为C25。
1.4主筋保护层厚度为50mm。
1.5桩的其它技术要求必须满足规范要求。
2挖孔质量要求2.1桩位放线：依据现场控制点，利用全站仪、经纬仪，按设计图纸放好桩位，经业主、监理和施工单位共同复验合格后方可进行下一步施工。
2.2桩孔开挖：开挖前首先在孔口砌高20~30cm作为保护圈，并在上面沿轴线方向做好十字基线以控制桩中心。
桩孔开挖时采用分节开挖，每节呈圆台形，每节高度视土层稳定情况，一般在1m左右，采用C25钢筋混凝土护壁。
开挖至设计持力层后，桩孔验收前统一扩底至设计尺寸。
2.3桩孔降水：该工程孔内水量较小，孔内降水采用吊桶或设置潜水泵降水，边挖边排；排出的水先经沉淀池沉淀后再与地表渗水一起排出场外。
2.4桩孔质量控制：开挖过程中，由项目责任工程师随时对桩径、垂直度、地质条件进行检查，发现问题及时解决。
当开挖至设计持力层后，及时同通知建设和监理单位，会同勘察单位验槽，确保入岩深度达到设计要求。
桩孔终孔扩底完成后，由项目责任工程师逐一下孔检查桩孔的各项指标，满足设计要求后方可验收。
3钢筋笼制作、吊装3.1钢筋笼设计要求桩基础钢筋笼设计采用全笼，主筋为14Φ20，螺旋箍筋采用ф8@200，加强筋采用ф14@2000。
3.2制作质量要求3.2.1主筋制作前必须平直，不得有局部弯曲；钢筋表面不得有油污、锈蚀。
3.2.2主筋与加强筋之间点焊牢固，主筋与箍筋之间点焊、绑扎牢固。
3.2.3钢筋搭接采用搭接焊，搭接长度：双面焊≥5D，单面焊≥10D，D 为钢筋直径。
3.2.4钢筋笼外侧每隔2m设一组桥式导正筋，每组四个，导正筋长度不小于100mm，以保证钢筋笼垂直度和主筋保护层厚度。
4.3.3-1 人工挖孔桩吊运设备布置图提升设备安装完成后，距离锁口外边缘15cm处，安装定制的成品护栏护栏顶面高于锁口顶面1.2m，并悬挂安全警示标志，如图4.3.3-2所示。
采用Φ16钢筋做外框骨架，Φ12钢筋做网格（大小为15cm×15cm），制作方形（大于孔口40cm）钢筋网，以备不施工时，覆盖孔口。
图4.3.3-2 孔口施工及防护布置图4.4、挖孔挖土作业由人工从上到下逐段开挖，每段高度为 1.0m。
同一段内挖土次序为：先中间后四周。
弃土装入活底吊桶，用20KW慢速卷扬机提升，至地面后运离孔口。
有地下水时,在每节护壁上预埋排水管,使地下水能够集中排出,以保证混凝土的护壁质量。
挖土施工时随时注意孔壁情况，发现问题，及时处理，防止事故发生。
当桩孔开挖深度超过10m时，用1.5kw 的鼓风机，配以直径100mm的送风管，向孔内强制送入风量不小于25L/s的新鲜空气，出风管口距操作人员不大于2m。
照明采用36V低压防水灯。
当孔内岩石须爆破作业时，根据孔内地质条件及以往施工经验，抗滑桩爆破设计按“短进尺、弱爆破、少扰动”的原则进行。
计划每循环进尺1m。
根据手风钻工作性能，钻孔直径为42mm；设计轮廓采用光面爆破；炸药选用乳化炸药，起爆采用非电毫秒雷管起爆。
掏槽眼比辅助眼炮孔深20cm。
开工后先进行爆破试验，以选择合理钻爆参数。
开挖过程中根据地质条件的变化对爆破参数进行动态调整，以保证开挖质量和围岩稳定。
抗滑桩炮眼布置见下图。
图4.4-1 炮眼布置图图4.4-2 掏槽眼布置图抗滑桩爆破参数见下表：表4.4-1 抗滑桩开挖爆破装药参数表开挖部位炮眼类别抗滑桩开挖循环进尺1m炮眼深度炮眼数量（个）单孔装药量kg小计装药量kg雷管段位抗滑桩开挖掏槽眼 1.22 4 0.75 3.00 1#辅助眼18 0.30 2.40 3#周边眼 1 22 0.15 3.3 5# 合计34.7 开挖方量(m3) 7.54.5、出渣在安装挖孔桩提升架时，应保证吊桶和井壁之间留有适当距离，防止施工过程中吊桶碰撞井壁，发生安全事故。
人工挖孔桩施工技术交底关键信息项：1、工程名称：＿___________________2、施工地点：＿___________________3、施工单位：＿___________________4、监理单位：＿___________________5、挖孔桩数量：＿___________________6、桩径规格：＿___________________7、桩深要求：＿___________________8、施工工期：＿___________________11 工程概述本次人工挖孔桩施工旨在为具体工程名称提供稳固的基础支撑。
施工区域位于施工地点，工程规模包括挖孔桩数量根挖孔桩，桩径规格主要有具体桩径规格，桩深要求达到具体桩深要求。
111 施工准备1111 技术准备施工前，技术人员应熟悉施工图纸和地质勘察报告，制定详细的施工方案，并向施工人员进行技术交底。
1112 材料准备准备好所需的钢筋、混凝土等材料，确保材料质量符合设计要求。
1113 设备准备配备挖孔所需的提升设备、通风设备、照明设备等，并确保设备性能良好。
112 施工工艺流程1121 测量放线根据设计图纸，准确放出桩位中心线和桩径轮廓线。
1122 挖孔作业按照从上到下的顺序分段进行挖孔，每段挖掘深度控制在具体深度，及时进行护壁施工。
1123 护壁施工护壁采用具体护壁材料和施工方法，确保护壁的稳定性和安全性。
1124 钢筋笼制作与安装按照设计要求制作钢筋笼，在孔内进行安装，并保证钢筋笼的位置和垂直度。
1125 混凝土灌注灌注混凝土前，应检查孔底沉渣厚度，符合要求后进行混凝土灌注，灌注过程应连续，保证混凝土的密实性。
12 质量控制要点121 桩位偏差控制桩位偏差应符合设计和规范要求，施工过程中应定期进行测量复核。
122 桩径和垂直度控制通过测量工具控制桩径，保证桩径符合设计要求；采用垂线法控制桩的垂直度，偏差不得超过规定值。
123 护壁质量控制护壁混凝土强度、厚度应符合设计要求，护壁之间的连接应牢固。
人工挖孔桩质量技术交底一、工程概述人工挖孔桩是一种常见的基础施工形式，具有施工操作简便、成本较低等优点。
本工程中采用人工挖孔桩基础，旨在为建筑物提供稳定可靠的支撑。
二、施工准备1、技术准备熟悉施工图纸及地质勘察报告，了解桩位布置、桩径、桩长、桩身配筋等设计要求。
编制施工方案，进行技术交底，确保施工人员掌握施工工艺和质量要求。
2、材料准备准备好钢筋、水泥、砂、石等原材料，并确保其质量符合设计和规范要求。
钢筋应具有出厂合格证和质量检验报告，并按规定进行抽样复验。
3、施工机具准备配备挖孔所需的电动葫芦、提土桶、鼓风机、潜水泵、风镐、镐、锹、土筐等工具。
同时，准备好混凝土搅拌机、振捣棒等混凝土浇筑设备。
4、现场准备平整场地，清除杂物，设置排水沟和集水井，保证场地排水畅通。
测量放线，确定桩位中心线和桩径，并做好标记。
三、施工工艺流程1、挖孔（1）第一节桩孔开挖：先挖中间部分，然后向周边扩挖，有效控制桩孔的截面尺寸。
每节开挖深度一般为 10m 左右。
（2）支护壁模板：在挖好的孔壁上安装护壁模板，模板之间用卡具、扣件连接固定，防止模板变形。
（3）浇筑护壁混凝土：护壁混凝土强度等级应符合设计要求，一般为 C20 或 C25。
浇筑时应分层振捣密实，确保护壁的稳定性。
（4）拆除模板：护壁混凝土达到一定强度后（一般为 24 小时），拆除模板，继续下一节桩孔的开挖。
2、孔内排水、通风（1）在挖孔过程中，如有地下水渗出，应及时用水泵抽出孔外。
（2）当孔深超过 10m 时，应采用鼓风机向孔内送风，保证孔内空气流通。
3、终孔检查当挖孔达到设计深度后，应对桩孔的直径、深度、垂直度、孔底沉渣等进行检查，符合要求后方可进行下一道工序。
4、钢筋笼制作与安装（1）根据设计要求，在加工场地制作钢筋笼。
钢筋笼主筋应采用焊接连接，箍筋与主筋应绑扎牢固。
（2）钢筋笼安装时，应采用吊车或塔吊将其缓慢放入孔内，确保钢筋笼的位置和垂直度符合要求。
5、混凝土浇筑（1）混凝土浇筑前，应再次检查孔底沉渣厚度，如超过规定，应进行二次清孔。
人工挖孔桩技术交底一、工程概况1.工程名称：X项目2.工程地点：X3.工程规模：X4.工程特点：X5.工程设计单位：X6.工程施工单位：X7.工程监理单位：X二、人工挖孔桩施工工艺1.工艺流程（1）桩位放样：根据设计图纸，在施工现场进行桩位放样，确保桩位准确。
（2）挖孔：采用人工挖孔方式，按照设计图纸要求进行孔径、孔深开挖。
（3）护壁施工：为保证挖孔过程中土体的稳定，采用现浇混凝土护壁，护壁厚度及配筋按设计要求进行。
（4）钢筋笼制作及安装：根据设计图纸，现场制作钢筋笼，并采用吊装设备将钢筋笼安装至孔内。
（5）混凝土浇筑：采用商品混凝土，浇筑过程中应保证混凝土的密实性。
（6）养护：混凝土浇筑完成后，应进行养护，确保混凝土强度达到设计要求。
2.施工要点（1）桩位放样：采用全站仪进行桩位放样，误差控制在±50mm 以内。
（2）挖孔：采用人工挖孔，孔径、孔深应符合设计要求，孔底应平整。
（3）护壁施工：护壁厚度及配筋按设计要求进行，混凝土强度等级不应低于C20。
（4）钢筋笼制作及安装：钢筋笼主筋应采用HRB400级钢筋，箍筋采用HPB300级钢筋，主筋保护层厚度不应小于35mm。
（5）混凝土浇筑：采用商品混凝土，强度等级不应低于C30，坍落度控制在160-200mm。
（6）养护：混凝土浇筑完成后，应进行不少于7天的洒水养护。
三、施工安全及环境保护措施1.安全措施（1）施工前，对现场作业人员进行安全技术交底，确保施工安全。
（2）施工现场应设置安全警示标志，提醒作业人员注意安全。
（3）挖孔过程中，应采取防护措施，防止土体塌方。
（4）施工现场应配备必要的安全防护用品，如安全帽、安全带等。
（5）施工现场应定期进行安全检查，发现问题及时整改。
2.环境保护措施（1）施工现场应采取洒水降尘措施，减少扬尘污染。
（2）施工废料应及时清理，分类堆放，并定期外运。
（3）施工现场应设置排水设施，防止泥浆、污水外流。
（4）施工噪声应符合国家相关规定，避免对周边环境造成影响。
人工挖孔桩施工技术交底1. 施工准备在施工前，应进行现场勘查，了解地质情况、地下管线、相邻建筑物等因素，确保施工安全。
根据设计图纸和施工方案，测量放线，确定挖孔桩的位置和直径。
2. 孔桩施工2.1 开挖采用人工开挖，按设计要求自上而下进行。
开挖过程中，应定期测量孔桩直径、平面位置和垂直度，确保符合设计要求。
2.2 支护当孔桩开挖至设计深度的一半时，应采取临时支护措施，如设置钢筋混凝土护壁。
护壁应根据地质条件、孔桩深度和施工周期等因素进行设计。
2.3 清孔开挖至设计深度后，应进行清孔，将孔内泥浆排出，清理孔底沉渣。
清孔过程中，应保持孔内水头高度，防止塌孔。
3. 钢筋笼制作与安装根据设计图纸，制作钢筋笼。
钢筋笼主筋应符合规范要求，箍筋间距合理。
制作完成后，将钢筋笼吊入孔桩内，安装到位。
4. 混凝土浇筑采用泵送混凝土浇筑，混凝土强度等级应符合设计要求。
混凝土浇筑前，应将孔内泥浆排净，清除孔底沉渣。
浇筑过程中，应保证混凝土充满整个孔桩，确保桩身质量。
5. 施工安全与质量控制5.1 安全措施1.施工过程中，应做好孔桩周边的安全防护，防止物料坠落、坍塌等事故。
2.施工人员应佩戴安全帽、安全带、防护眼镜等防护用品。
3.夜间施工时，应保证充足的照明，确保施工安全。
5.2 质量控制1.严格遵循施工方案和规范要求，确保施工质量。
2.定期对孔桩直径、垂直度、混凝土强度等参数进行检测，不符合要求应及时整改。
3.做好施工记录，为验收和后续施工提供依据。
6. 施工进度与成本控制1.合理配置人力、物力资源，确保施工进度。
2.控制材料消耗，降低施工成本。
3.加强施工现场管理，提高施工效率。
7. 环境保护与文明施工1.施工过程中，应做好废弃物处理，防止污染环境。
2.妥善保管施工图纸、资料，确保工程信息安全。
3.遵守施工现场管理制度，营造文明施工氛围。
其他为人工挖孔桩施工技术交底内容，施工过程中应严格按照本技术交底进行操作，确保工程质量和施工安全。
人工挖孔专项技术交底内容:一、作业条件1.人工开挖桩孔, 井壁支护应根据该地区的土质特点、地下水分布情况, 编制切实可行的施工方案, 进行井壁支护的计算和设计。
2、开挖前场地应完成三通一平。
地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。
各项临时设施, 如照明、动力、通风、安全设施准备就绪。
3.熟悉施工图纸及场地的地下土质、水文地质资料, 做到心中有数并按基础平面图, 设置桩位轴线、定位点；桩孔四周撒灰线。
测定高程水准点。
放线工序完成后, 办理预检手续。
4.按设计要求分段制作好钢筋笼。
5.全面开挖之前, 有选择地先挖两个试验桩孔, 分析土质、水文等有关情况, 以此修改原编施工方案。
6.挖孔平面尺寸大小, 以便于施工为宜, 但不得小于桩的设计断面尺寸。
挖孔深度不宜大于15米, 孔深超过15米, 应采用机械成孔施工方案。
严禁违规进行挖孔桩作业, 钻孔确有困难的不良地质区, 设计单位要进行专项安全设计并按设计变更规定, 经批准后实施。
7、在地下水位比较高的区域, 先采取措施降低地下水位。
当孔桩施工出现涌水较大情况时, 需即时调整施工方案。
8、人工挖孔操作的安全至关重要, 开挖前应对施工人员进行全面的安全技术交底, 操作前对吊具进行安全可靠的检查和试验, 确保施工安全。
9、严禁妇女及18岁以下未成年人从事孔桩井下作业和国家规定的第四级体力劳动强度的相关作业活动。
二、人工挖孔桩施工安全防护措施1.孔内作业时, 孔口上面必须有人监护。
施工现场必须配备专职安全员, 加强安全巡查。
同时孔口周围应设栏杆, 栏杆的高度不低于1.2米。
2.孔口应安装可水平移动的活动安全盖板, 当孔内有人作业时应掩好安全盖板谨防杂物掉入伤人, 吊运渣土时再打开安全盖板。
3.利用吊桶运土时, 地面人员应拴好安全带, 吊桶在离开孔口上方1.5米时, 推动活动安全盖板掩蔽孔口, 防止卸土的土块、石块等杂物堕落孔内伤人。
控制吊桶装载量, 不能过满。
人工挖孔灌注桩技术交底10篇【第1篇】人工挖孔灌注桩施工作业安全技术交底1．人工挖孔灌注桩(简称挖孔桩，下同)适用于工程地质和水文地质条件较好且持力层埋藏较浅、单桩承载力较大的工程。
如没有可靠的技术和安全措施，不得在地下水位高(特别是存在承压水时)的沙土、厚度较大的淤泥质土层中进行挖孔桩施工。
2．挖孔桩的fl深一般不宜超过40m。
当桩长l8m时，桩身直径(不含护壁，下同)不应小于0.8m；当桩长为8m<l<15m时，桩身直径不应小于1.om；当桩长为15m<l<20m时．桩身直径不应小于1.2m；当桩长超过20m时，桩身直径应适当加大。
当桩间净距小于4.5m时，必须采用间隔开挖。
排桩跳挖的最小施工净距也不得小于4.5m。
3.挖孔桩护壁混凝士强度等级应不低于c15，护壁每节高度视土质情况而定，一般可用o.3～1m。
4.在岩溶地区或风化不均、有夹层、软硬变化较大的岩层中采用挖孔桩时，宜在每桩或每柱位处钻一个勘探钻孔，钻孔深度一般应达到挖孔桩孔底以下3倍桩径，以判别该深度范围内的基岩中有无孔洞、破碎带和软弱夹层存在。
5.场地邻近的建(构)筑物，施工前应会同有关单位和业主进行详细检查，并将建(构)筑物原有裂缝及特殊情况纪录备查。
对挖孔和抽水可能危及的邻房，应事先采取加固措施。
6.场地及四周应设置排水沟、集水井，并制定泥浆和废渣的处理方案。
施工现场的出土路线应畅通。
7.从事挖孔桩作业的工人咀健壮男性青年为宜，并需经健康检查和井下、高空、用电、吊装及简单机械操作等安全作业培训且考核合格后，方可进入施工现场。
8.在施工图会审和桩孔挖掘前，都应认真研究钻探资料，分析地质情况，对可能出现流沙、管涌、涌水以及有害气体等情况应予重视，并应制定有针对性的安全防护措施。
如对安全施工存在疑虑，应在事前向有关单位提出。
9.为防止孔壁坍塌，应根据桩径大小和地质条件采取可靠的支护扎壁的施工方法。
10.孔口操作平台应自成稳定体系，防止在护壁下沉时被拉垮。
人工挖孔桩施工技术交底一、工程概述本次施工的工程项目中，部分基础采用人工挖孔桩的形式。
人工挖孔桩具有施工操作工艺简单、施工方便、单桩承载力高、可直接观察地层情况等优点。
但同时也存在劳动强度较大、施工安全风险较高等缺点。
因此，在施工过程中必须严格按照相关规范和技术要求进行操作，确保施工质量和安全。
二、施工准备1、技术准备（1）熟悉施工图纸和地质勘察报告，了解桩位的地质情况、桩的直径、深度等设计要求。
（2）编制施工方案，并向施工人员进行技术交底。
2、材料准备（1）准备好钢筋、水泥、砂、石子等原材料，确保其质量符合设计要求。
（2）准备好护壁混凝土所需的材料，如水泥、砂、石子、外加剂等。
3、主要机具准备（1）提升设备，如电动葫芦、吊篮等。
（2）挖孔工具，如风镐、铁锹、钢钎等。
（3）通风设备，如鼓风机、通风管等。
（4）照明设备，如低压防爆灯泡、电线等。
（5）混凝土浇筑设备，如搅拌机、振捣棒等。
4、作业条件准备（1）平整场地，清除地表松软土层和障碍物。
（2）测量放线，定出桩位中心线和桩径，并做好标记。
（3）在桩位处设置护筒，护筒内径应比桩径大 200mm 左右，护筒高度宜高出地面 300mm。
（4）在桩位附近设置临时排水设施，防止地表水流入孔内。
三、施工工艺流程1、放线定桩位及高程根据设计图纸，利用全站仪或经纬仪进行桩位放线，确定桩位中心，并设置十字护桩，以便在施工过程中随时校核桩位。
同时，测量桩位处的地面高程，确定挖孔深度。
2、开挖第一节桩孔土方（1）人工挖孔桩自上而下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖桩孔的截面尺寸。
（2）每节的高度应根据土质好坏、操作条件而定，一般以 09m～12m 为宜。
3、支护壁模板附加钢筋（1）第一节桩孔挖好后，立即安装护壁模板，并在模板内圈设置附加钢筋，以增强护壁的强度和稳定性。
（2）护壁模板采用钢模板或木模板，模板之间用卡具、扣件连接固定，在上下端各设一道圆弧形的内钢圈作为内侧支撑，防止模板变形。
人工挖孔桩施工技术交底一、工程概况工程名称：[工程名称]工程地点：[工程地点]桩型：[桩型]桩径：[桩径]桩长：[桩长]桩数：[桩数]二、施工工艺流程1. 测量定位: 根据设计图纸，利用经纬仪、水准仪等仪器进行精确定位，并在现场设置桩位控制点，确保桩位准确。
2. 开挖:采用人工开挖，使用铁锨、镐头等工具进行土方开挖，开挖深度应大于桩长，并预留一定回填厚度。
开挖过程中应注意保护周围环境，防止影响周边构筑物。
开挖时应随时检查孔壁稳定性，并采取必要的支护措施，防止坍塌。
3. 清孔:开挖完成后，应及时清理孔内松散土方，确保孔内干净、无杂物。
清孔方法可采用人工清孔或机械清孔，具体方法根据实际情况选择。
4. 验收:清孔完成后，应进行验收，确保孔径、孔深符合设计要求，孔内干净、无杂物，孔壁稳定。
5. 钢筋笼制作与安装:严格按照设计图纸制作钢筋笼，并进行焊接检验，确保钢筋笼符合规范要求。
将钢筋笼吊入孔内，并进行校正，确保位置准确、垂直。
6. 混凝土浇筑:采用商品混凝土，混凝土强度等级应符合设计要求。
混凝土浇筑前应做好准备工作，确保混凝土输送管道畅通，并配备必要的振捣工具。
混凝土浇筑应连续进行，并及时振捣，确保混凝土密实。
7. 养护:混凝土浇筑完成后，应进行养护，并做好防冻、防雨、防晒等工作，确保混凝土强度正常发展。
三、质量控制1. 桩位控制: 严格控制桩位偏差，确保桩位准确。
2. 孔径、孔深控制: 严格控制孔径、孔深，确保符合设计要求。
3. 孔壁稳定性控制: 采取必要的支护措施，防止孔壁坍塌。
4. 钢筋笼制作与安装控制: 严格按照设计图纸制作钢筋笼，并进行焊接检验，确保符合规范要求。
5. 混凝土质量控制: 采用商品混凝土，强度等级符合设计要求，浇筑过程中及时振捣，确保混凝土密实。
6. 养护控制: 做好养护工作，确保混凝土强度正常发展。
四、安全注意事项1. 施工前必须进行安全交底，并做好安全措施，确保施工安全。
2. 挖孔作业时，应做好安全防护措施，防止坍塌事故发生。
人工挖孔桩施工技术交底人工挖孔桩施工技术交底1、引言人工挖孔桩施工技术交底是为了确保施工人员按照规范和标准进行作业，保证施工质量和安全，提供施工过程中的相关指导和要求。
本文档旨在详细说明人工挖孔桩施工的相关知识和技术要点。
2、施工前准备2.1 现场勘察：2.1.1 确认挖孔桩的布置位置和数量。
2.1.2 检查地下管线和其他隐患。
2.1.3 完善施工方案。
2.2 材料准备：2.2.1 准备所需的挖孔桩和配筋材料。
2.2.2 确保材料无损坏和缺陷。
3、施工工艺3.1 确定挖孔桩的位置和尺寸3.1.1 依据设计要求，确定挖孔桩的坐标和尺寸。
3.1.2 在施工现场进行标注。
3.2 挖孔3.2.1 使用挖孔机进行挖孔，保持孔壁垂直和平整。
3.2.2 挖孔过程中要注意防止土壤坍塌。
3.3 清理孔底3.3.1 清理挖孔桩底部的泥土和杂物。
3.3.2 确保孔底平整。
3.4 安装配筋3.4.1 根据设计要求，安装挖孔桩的配筋。
3.4.2 确保配筋的准确位置和牢固性。
3.5 浇筑混凝土3.5.1 输送混凝土到挖孔桩的位置。
3.5.2 逐层浇筑混凝土，并采取振捣措施。
3.6 养护3.6.1 对刚浇筑的挖孔桩进行养护。
3.6.2 在养护期间，避免外力的作用。
4、施工安全措施4.1 施工现场安全4.1.1 设置安全警示标志。
4.1.2 保持施工现场的整洁和通风。
4.2 挖孔机操作安全4.2.1 检查挖孔机的工作状态。
4.2.2 操作挖孔机时戴上防护手套和眼镜。
4.3 防止坍塌4.3.1 使用支撑材料和支撑体系，防止土壤坍塌。
4.3.2 定期检查挖孔桩周围的土壤情况。
5、施工质量控制5.1 施工过程监督5.1.1 设立专人进行施工现场监督。
5.1.2 定期检查施工质量。
5.2 检测和验收5.2.1 对已完成的挖孔桩进行质量检测。
5.2.2 开展验收工作，确保符合设计要求。
6、文档附件本文档所涉及附件如下：附件1：挖孔桩的设计图纸附件2：挖孔桩施工方案7、法律名词及注释本文档所涉及的法律名词及注释：法律名词1：相关法律名词1的注释。
钢筋分项工程施工质量技术交底施工单位：中建三局第一建设工程有限责任公司
5.3 钢筋笼的连接
1：钢筋笼钢筋连接桩部位可以采用闪光对焊和单面电焊（10D+20mm）连接或机械连接。
连接的接头不得在加密区范围内，下料前要根据桩长及设计图纸进行预先排料。
2：钢筋主筋与加劲箍筋的连接每个加劲箍筋上不得多于6支的点焊，其余的必须满绑连接。
圆桩不得大于6支的点焊。
5.3．1 强度检验
钢筋焊接必须做强度检验，以300个同类型接头（同钢筋级别、同接头形式、同焊接位置）作为一批，不足300个时，按一批计。
强度检验时，从成品中每批切取三个接头进行拉伸试验。
5.4 钢筋加工成型要按图纸设计要求绑扎，主筋、箍筋的规格、尺寸、间距要正确，拉钩、架立筋符合设计要求，绑扎完成后必须进行自检、互检、交接检后报项目部及监理等相关单位检查验收，对验收不合格的必须进行整改。
6.钢筋笼的安装
1 钢筋笼制作完后，临时堆放在平整的地方，以防变形。
2 钢筋笼在运输过程中应采取措施保证其不变形，不扭曲。
必要时应加固处理。
3 钢筋笼在孔内立焊时，应符合焊接标准。
4 下笼前应按规定加设钢筋保护层，确保保护层厚度符合规定。
保护层允许偏差对于水下砼桩为±20mm。
5 下笼后，笼顶标高应符合设计要求，其误差不大于20mm。
6 下笼后钢筋笼应予以固定。
如需吊筋，其吊筋长度和强度应经过计算确定。
7 下笼时必须将孔桩连接部位的积水、泥渣、杂质、浮浆清理并按设计要求已设置了聚乙烯丙纶布隔离层。
8 吊放时，必须缓慢下放，严禁破坏孔桩内聚乙烯丙纶布隔离层。
如有破坏必须立即上报，并对其进行修复。
1．钢筋笼的主筋搭接和焊接接头长度、错开距离，必须符合施工范围的规定，钢筋笼加劲箍和箍筋，焊点必须密实牢固，漏焊点数不得超出规范的规定要求。
2：必须按图纸设计的钢筋规格、及设计尺寸进行施工。
3：主筋及箍筋的规格及间距必须按设计要求绑扎。
4：钢筋笼在制作成型时要控制好下料长度，要根据现场情况进行逐一量取。
5：钢筋笼在安装时要根据图纸要求控制好标高尺寸以及留锚长度。
允许偏差项目
挖孔灌注桩的允许偏差及检验方法见表。
项次项目允许偏差（mm）检验方法
1 2 3 桩径
桩位
桩垂直度
+10
10
H/50
尺量检验
拉线和尺量检
查
注：1．桩径允许偏差的负值指个别截面。
2．H—桩长；
3．检查数量：按桩数抽查10％，但不少于3根
五、成品保护：
1 钢筋笼制作完后，临时堆放在平整的地方，以防变形。
2 钢筋笼在运输过程中应采取措施保证其不变形，不扭曲。
必要时应加固处理。
3 钢筋笼不要被泥浆污染，在浇砼时必须在笼顶部固定牢固，控制钢筋上浮。
六、质量检验制度：
1：本工程严格执行三检制度即：自检、互检、交接检。
三检都通过后方可报项目部专职质检员进行检查验收，专职质检员检查验收合格后方可报监理、业主及相关单位进行验收。
2：对检查验收中不符合要求的要立即整改，如口头要求不整改或拖延不落实的，将由项目部出具书面整改通知，进行整改。
但出具书面整改通知后，各班组整改完成后也必须以书面形式回复整改完成。
否则不予验收。
如因回复不及时的拖延验收时间的，一切责任由发生班组负全责。
七、安全操作要求
1：机械操作要由专人操作，并有上岗合格证和操作证，严禁无证操作。
2：钢筋笼在起吊就位时要由专职指挥人员。
3、下班前，各种机械应切断电源，施工完毕后，应做得工完场清，达到文明施工现场。
九、其它管理措施
1、在施工挖孔桩混凝土的时候，要安排钢筋护筋人员对钢筋的标高、定位进行看护和加固。
2、施工班组安全员必须提前对各班组各工种进行安全技术交底，特殊部位，要实行安全监护。
3、夜间施工作业超过当地主管部门规定时间外，必须向当地主管部门申报夜间施工许可证待批准后方可施工。
4：未施工部位的材料不得堆积在施工现场，确保场地整洁、文明、安全。
交底人：
年月日承接人：
年月日。
