环氧树脂固化剂固化条件及配方

环氧固化剂t403 固化条件
环氧固化剂T403是一种常用的固化剂，通常用于环氧树脂的固化。

固化条件是指在何种条件下，环氧树脂与固化剂反应形成坚固
的固体。

一般来说，固化条件包括固化温度、固化时间和固化厚度
等因素。

首先，固化温度是影响固化剂T403固化速度和性能的重要因素。

一般来说，固化温度越高，固化速度越快，但是过高的固化温度可
能会引起树脂的过早热固化或者产生气泡等质量问题。

一般固化温
度在常温到60摄氏度之间。

其次，固化时间也是影响固化剂T403固化效果的重要因素。

固
化时间过短可能导致固化不完全，固化时间过长则会增加生产周期。

一般的固化时间在几小时到几天不等，具体的固化时间取决于固化
温度、树脂种类以及固化剂的配比等因素。

另外，固化剂T403的固化厚度也会对固化条件产生影响。

通常
来说，固化厚度越大，固化的时间可能会相应延长，因此在实际应
用中需要根据具体的情况进行调整。

总的来说，固化剂T403的固化条件需要根据具体的环氧树脂配方和应用要求来确定。

在使用固化剂T403进行固化时，需要充分考虑固化温度、固化时间和固化厚度等因素，以确保获得理想的固化效果。

同时，在使用过程中也需要注意安全操作，避免接触皮肤和眼睛，并确保通风良好。

环氧树脂胶粘剂的常用配方介绍配方一：618# 100 DTA8DBP 20AL2O3（200目）100固化条件：压力（MPa）/温度℃/时间（h）0.05/20℃/24h τ=18MPa 适用金属玻璃和陶瓷粘接。

配方二：618# 100 二乙基丙胺8DBP20AL2O3 1000.05/20℃/48h τ ＞20MPa 用途同上。

配方三：HYJ-6#618# 100 DBP 15 AL2O325 2#SiO22-5四乙烯五胺120.05/20℃/48h AL/玻钢＞20MPa 适用于金属/玻璃钢粘接。

配方四：618# 100 间苯二胺18600#稀释剂10间苯二酚100.05/20℃/24h τ=17.5MPa τ200℃=5.0MPa 用于耐热接头粘接。

配方五：913#A组：601#环氧600#稀释剂201#聚酯铝粉和石英粉B组：BF3 乙醚四氢呋喃A3PO4 A：B=10：10.05/15℃/6h τ=19MPa 低温快速固化适用于寒冷地区。

配方六：四氢呋喃聚醚环氧5590#固化剂KH-550 0.20.05/30℃/30h τ-196℃=21MPa τ＞6.5MPa 适用于超低温金属粘接。

配方七：508#6101#环氧100 647#酸酐60TiO2 50玻璃粉500.05/150℃/3h τ=13.1MPa τ钢=26.7MPa 适用于金属粘接。

配方八：618# 100邻苯二甲酸酐40 聚酯树脂20 AL2O3 500.05/140℃/4h τ＞20MPa τ150℃=8-10.0MPa 用途同上。

配方九：618# 100650#聚酰胺0.05/20℃/24h 100-120 τ＞15MPa 用于金属塑料陶瓷木材粘接。

配方十：KH-514#A组：618# 2000#环氧树脂B组：651#聚酰胺DMP-30KH-560混胺（间苯二胺：4,4´-二氨基二苯甲烷）A：B=12：70.05/60℃/3h τ≥25MPa 用于金属粘接。

环氧树脂固化剂固化条件及配方（一）«仪旺u②室温，样品量100g @C=良好x=差①所用原料树脂：环氧当量=180〜195的双酚A型环氧树脂；凝胶时间在23 C用药1.1L舞料测定。

表1-4二乙烯三胺的质量分数对固化物的硬度及耐化学腐蚀性能的影响①所用树脂为环氧当量为190的双酚A型环氧树脂，室温凝胶后在110 固化4h。

理论计算二乙烯三胺质量分数=10.8%。

①①固化测试条件：100g树脂配料，20 C固化7d后测定强度。

热变形温度为负荷2.5kg 14d 后测定, 低分子聚酰胺胺值为350。

表1-6在24 C下环氧树脂的环氧基残留量表1-9 KH-514 胶粘剂的耐老化性能①V-115 : n(二聚酸):n(DTA)=2 : 3;胺值238②V-125 : m(二聚酸)：n(DTA)=1 : 2 ;胺值345③V-140 : m(二聚酸)：n(DTA)=1 : 2 ;胺值375实用文案①表1-28 MHAC 与环氧树脂固化物的性能①①表中200 C加热10天后的变化有关数据是以图为依据的估算值，并非实测数据。

表1-30 TMA 、TMEG、TMTA 固化剂性状表1-31 TMA 、TMEG、TMTA 固化物性质表1-32 TMA 与B-570固化物性能对比②125〜128 C的可使用时间。

①试片埋在弹性垫片上，在各种温度保持30min。

所士数值为不发生开裂的试片数。

表1-36 用MA-PMDA 、PA-PMDA 固化环氧树脂的性能表1-37各种HET/酸酐混合物的液化温度（C ）表1-42促进剂效果比较（环氧树脂/DDSA）①：固化时间（分）①咪唑类添加量4g ;树脂配料100g ; 0.3g填料，热板法表1-45 2E 4MZ用量、固化条件对固化物性能的影响① Epon828 10g+ 络合物0.5g② Epo n828 10g+ 双氰胺2g+络合物0.2g③上述配方中加入2g铝粉填料。

环氧树脂胶水配方一、环氧树脂的基本性质和应用环氧树脂是一种高分子聚合物，其分子结构中含有环氧基团，具有良好的粘附性、耐腐蚀、耐热、绝缘等特性。

广泛应用于建筑、电子、航空航天、汽车、船舶等领域。

二、配方组成及比例1.活性环氧树脂：通常选用双酚A型环氧树脂，如E-44、E-51等。

根据需要选择不同粘度的环氧树脂，以满足不同的应用要求。

2.固化剂：常用的固化剂有胺类、酸酐类等。

胺类固化剂如乙二胺、三乙烯四胺等，酸酐类固化剂如顺丁烯二酸酐等。

根据需要选择合适的固化剂及其用量。

3.增韧剂：为提高环氧树脂胶水的柔韧性，可加入增韧剂，如苯二甲酸酯、丁腈橡胶等。

增韧剂的用量根据需要进行调整。

4.其他添加剂：如稀释剂、促进剂、颜料等，可根据需要适量添加。

三、胶水的制作过程及注意事项1.按照配方比例称取各组分；2.将环氧树脂加热至适当温度，使其充分熔化；3.加入增韧剂、稀释剂等添加剂，搅拌均匀；4.加入固化剂，迅速搅拌，使其混合均匀；5.根据需要加入颜料或其他添加剂；6.将胶水进行脱泡处理；7.将处理后的胶水装入干净的容器中，密封保存。

注意事项：1.在制作过程中，应保持清洁，避免杂质混入；2.注意各组分的添加顺序，并确保搅拌均匀；3.密封保存，防止胶水表面结皮；4.使用前检查胶水的状态，如有异常及时处理。

四、环氧树脂胶水的应用领域和特点1.建筑领域：环氧树脂胶水具有高粘附力、耐久性好、抗腐蚀等优点，适用于钢筋、水泥等材料的粘接。

2.电子领域：环氧树脂胶水具有良好的绝缘性能和电气特性，适用于电子元件的粘接和封装。

环氧树脂固化剂固化条件及配方1. 简介环氧树脂是一种常用的高性能聚合物材料，具有优异的物理、化学性能和加工性能。

然而，环氧树脂在未经固化之前是液态或半固态的，需要通过添加固化剂来完成其硬化过程。

本文将详细介绍环氧树脂固化剂的固化条件及配方。

2. 环氧树脂固化剂的选择环氧树脂的固化剂种类繁多，不同种类的固化剂具有不同的特点和适用范围。

在选择合适的环氧树脂固化剂时，需要考虑以下几个方面：2.1 固化速度根据需要控制产品的硬化时间，在不同应用场景下选择具有合适数值的固化速度。

2.2 固化温度不同类型的环氧树脂固化剂对于环境温度要求不同，一般分为常温固化和热固化两大类。

常温固化可在室温下完成，而热固化需要在一定温度下进行。

2.3 固化性能固化后的环氧树脂要求具有良好的物理性能和化学性能，如强度、硬度、耐腐蚀性等。

2.4 经济性考虑到生产成本，选择相对经济合理的固化剂。

3. 环氧树脂固化剂的固化条件3.1 常温固化条件常温固化的环氧树脂主要通过添加胺类或酸酐类的固化剂来完成。

常见的常温固化条件为室温下24小时。

3.2 热固化条件热固化需要在一定温度下进行，常见的热固化条件为80°C下2小时。

具体的热固化条件需根据所选用的环氧树脂和固化剂来确定。

4. 环氧树脂固化剂配方设计4.1 回流焊接用环氧树脂胶水配方回流焊接是电子制造过程中常用的连接技术之一。

回流焊接用环氧树脂胶水需要具有良好的耐热性和粘接性能。

以下是一种常见的回流焊接用环氧树脂胶水配方：•环氧树脂：100份•固化剂：10-20份•填料（如硅胶）：30-50份以上配方中的单位为重量份，具体比例需根据实际情况进行调整。

4.2 高强度结构胶配方高强度结构胶主要用于工程领域中对粘接强度要求较高的部位。

以下是一种常见的高强度结构胶配方：•环氧树脂：100份•固化剂：20-30份•助剂（如改性硅油）：5份以上配方中的单位为重量份，具体比例需根据实际情况进行调整。

环氧树脂胶配方分析及配制方法一、环氧树脂胶的配方分析：1.主剂（环氧树脂）：主剂是环氧树脂胶中的主要成分，它具有良好的粘接性能和化学稳定性。

主剂的选择应根据具体的应用要求，包括胶接材料的种类、环境条件等因素。

常见的主剂有双酚A型环氧树脂、双酚F 型环氧树脂等。

2.固化剂：固化剂是环氧树脂胶中用来与主剂反应形成交联结构的成分。

固化剂的选择应与主剂相配套，以确保能够获得理想的固化效果。

常见的固化剂有胺类、酸酐类、酸酐酰胺类等。

3.增塑剂：增塑剂可以调节环氧树脂胶的固化速度和粘度，提高其可加工性。

常见的增塑剂有酸酐类、脂肪酸酯类等。

4.助剂：助剂可用于调节环氧树脂胶的性能，如增强其耐热、耐候性等。

常见的助剂有防老化剂、稳定剂等。

5.填料：填料可以提高环氧树脂胶的强度、刚度和耐磨性。

常见的填料有玻璃纤维、硅酸盐等。

二、环氧树脂胶的配制方法：1.按照配方确定所需原材料的种类和比例，并进行精确计量。

2.将主剂（环氧树脂）和固化剂充分搅拌均匀，加入适当的溶剂调整粘度。

3.若需要添加增塑剂、助剂和填料，可以先将它们分别与溶剂混合，再加入主剂和固化剂中。

4.搅拌均匀后，将混合后的胶料在搅拌机中进行充分搅拌，以使其各个组分充分混合，消除空气泡。

5.混合胶料宜放置片刻，以使其脱气，然后进行后续加工，如浇注、涂覆等。

6.混合胶料的固化需要一定的时间，具体的固化时间可以通过实验或参考相关技术指标进行确定。

7.在固化过程中，应根据具体要求控制温度和湿度，以确保胶料能够充分固化。

以上是环氧树脂胶的一般配制方法，具体的配制步骤和条件可根据实际需求进行调整。

总结：环氧树脂胶的配方分析及配制方法是胶粘剂生产过程中的重要环节。

合理的配方和精确的配制方法可以保证环氧树脂胶的性能和质量，提高其在各个领域的应用效果。

因此，在配制环氧树脂胶时应仔细选择原材料，并按照规定的配方和配制步骤进行操作，以获得理想的胶粘剂产品。

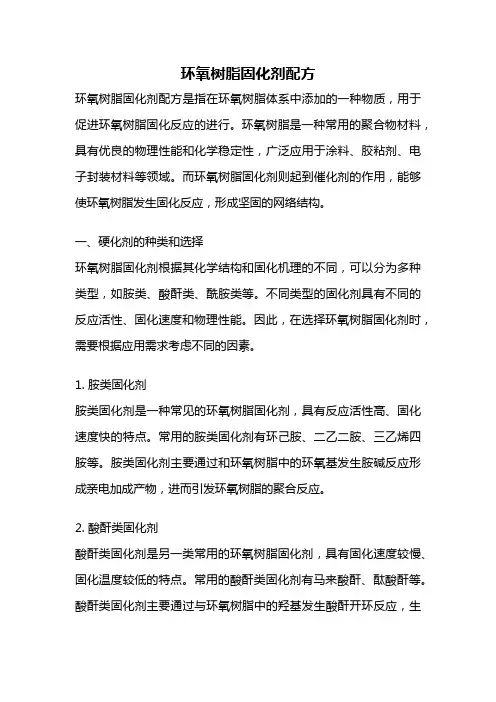

环氧树脂固化剂配方环氧树脂固化剂配方是指在环氧树脂体系中添加的一种物质，用于促进环氧树脂固化反应的进行。

环氧树脂是一种常用的聚合物材料，具有优良的物理性能和化学稳定性，广泛应用于涂料、胶粘剂、电子封装材料等领域。

而环氧树脂固化剂则起到催化剂的作用，能够使环氧树脂发生固化反应，形成坚固的网络结构。

一、硬化剂的种类和选择环氧树脂固化剂根据其化学结构和固化机理的不同，可以分为多种类型，如胺类、酸酐类、酰胺类等。

不同类型的固化剂具有不同的反应活性、固化速度和物理性能。

因此，在选择环氧树脂固化剂时，需要根据应用需求考虑不同的因素。

1. 胺类固化剂胺类固化剂是一种常见的环氧树脂固化剂，具有反应活性高、固化速度快的特点。

常用的胺类固化剂有环己胺、二乙二胺、三乙烯四胺等。

胺类固化剂主要通过和环氧树脂中的环氧基发生胺碱反应形成亲电加成产物，进而引发环氧树脂的聚合反应。

2. 酸酐类固化剂酸酐类固化剂是另一类常用的环氧树脂固化剂，具有固化速度较慢、固化温度较低的特点。

常用的酸酐类固化剂有马来酸酐、酞酸酐等。

酸酐类固化剂主要通过与环氧树脂中的羟基发生酸酐开环反应，生成酸酐酯，从而引发环氧树脂的聚合反应。

3. 酰胺类固化剂酰胺类固化剂是一种特殊的环氧树脂固化剂，具有固化速度较慢、固化温度较低的特点。

常用的酰胺类固化剂有乙酰丙酮胺、苯酰亚胺等。

酰胺类固化剂主要通过与环氧树脂中的氨基发生酰胺化反应，从而引发环氧树脂的聚合反应。

二、配方设计的考虑因素确定合适的环氧树脂固化剂配方对于实现所需的物理性能和化学性能至关重要。

配方设计的考虑因素包括：1. 固化速度根据应用需求，选择固化速度适宜的固化剂。

一般来说，胺类固化剂固化速度较快，酸酐类固化剂固化速度较慢。

2. 固化温度根据使用条件和工艺要求，选择固化温度适宜的固化剂。

一般来说，胺类固化剂固化温度较高，酸酐类固化剂固化温度较低。

3. 物理性能不同的固化剂会对环氧树脂的物理性能产生影响。

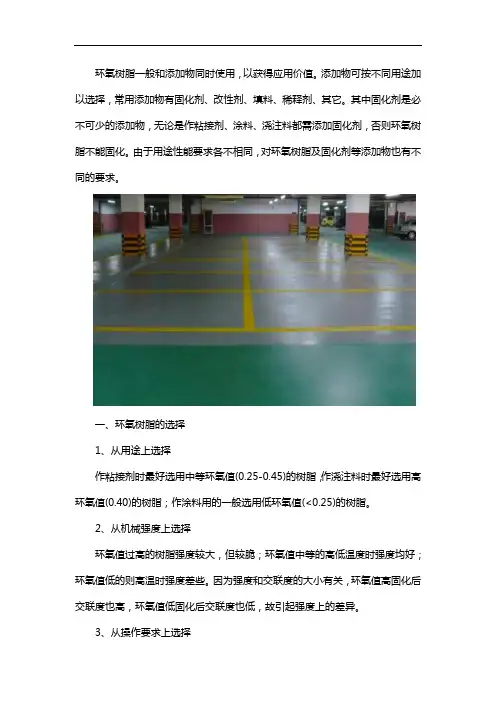

环氧树脂一般和添加物同时使用，以获得应用价值。

添加物可按不同用途加以选择，常用添加物有固化剂、改性剂、填料、稀释剂、其它。

其中固化剂是必不可少的添加物，无论是作粘接剂、涂料、浇注料都需添加固化剂，否则环氧树脂不能固化。

由于用途性能要求各不相同，对环氧树脂及固化剂等添加物也有不同的要求。

一、环氧树脂的选择1、从用途上选择作粘接剂时最好选用中等环氧值(0.25-0.45)的树脂，作浇注料时最好选用高环氧值(0.40)的树脂；作涂料用的一般选用低环氧值(<0.25)的树脂。

2、从机械强度上选择环氧值过高的树脂强度较大，但较脆；环氧值中等的高低温度时强度均好；环氧值低的则高温时强度差些。

因为强度和交联度的大小有关，环氧值高固化后交联度也高，环氧值低固化后交联度也低，故引起强度上的差异。

3、从操作要求上选择不需耐高温，对强度要求不大，希望环氧树脂能快干，不易流失，可选择环氧值较低的树脂；如希望渗透性好，强度较好的，可选用环氧值较高的树脂。

二、固化剂的选择1、固化剂种类：常用环氧树脂固化剂有脂肪胺、脂环胺、芳香胺、聚酰胺、酸酐、树脂类、叔胺，另外在光引发剂的作用下紫外线或光也能使环氧树脂固化。

常温或低温固化一般选用胺类固化剂，加温固化则常用酸酐、芳香类固化剂。

2、固化剂的用量(1) 胺类作交联剂时按下式计算：胺类用量=mg/hn式中：m=胺分子量hn=含活泼氢数目g=环氧值(每100克环氧树脂中所含的环氧当量数)改变的范围不多于10-20%，若用过量的胺固化时，会使树脂变脆。

若用量过少则固化不完善。

(2) 用酸酐类时按下式计算：酸酐用量=mg(0.6~1)/100式中：m=酸酐分子量g=环氧值(0.6~1)为实验系数万祺新材料主营产品：环氧树脂、氨基类树脂、醇酸类树脂、丙烯酸树脂、饱和聚酯类树脂、PU固化剂、水溶性树脂等。

广泛应用领域有地坪涂料，油漆，胶黏剂，电子电器，建筑加固，磨料磨具，美缝剂，木器家具，工业防腐等。

环氧树脂胶的配方比例环氧树脂胶是一种通用胶粘剂，可以应用于装饰、木工、建筑、汽修等工业。

环氧树脂胶的优点包括低温粘接、耐腐蚀、耐水解、具有良好的机械性能和耐撞击性。

此外，环氧树脂胶在如何配制方面也是非常关键的，它的配方也不尽相同。

根据不同的要求，环氧树脂胶的配方比例可能会有所不同，下面介绍几种常见的环氧树脂胶配方比例：一、硬质环氧树脂胶配方比例：1.环氧树脂：20-25份；2.固化剂：3%-4%；3.填料：加入30-50份，以确保胶体改善扩散性；4.助剂：2-3份，可以延长固化时间；5.膨胀剂：2-3份，一般采用粉末状，旨在减少缝隙。

二、柔性环氧树脂胶配方比例：1.环氧树脂：30-40份；2.固化剂：3%-4%；3.填料：25-45份，以改善粘接胶的流动性；4.溶剂：3-5份，以降低胶水黏度；5.脂肪醇：2-3份，有助于改善胶水的密度和稠度；6.光泽剂：1-2份，以增加表面光泽，减少表面起皱。

三、抗腐蚀环氧树脂胶配方比例：1.环氧树脂：35-50份；2.固化剂：4-5%；3.抗老化剂：2-3份，以阻止老化和缩短固化时间；4.湿存稳剂或精制环氧树脂：3-4份，可提高附着力，有利于耐久性；5.溶剂：4-8份，有助于改善流动性和可控制的固化时间。

四、耐低温环氧树脂胶配方比例：1.环氧树脂：40-50份；2.固化剂：5-7%以上；3.填料：20-40份，以降低固化温度；4.阻增剂：2-3份，用于减少固化过程中的收缩；5.分散剂：2-3份，用于减少流变性；6.助剂：2-3份，可有效抵抗高低温。

总之，环氧树脂胶的配方比例因具体应用条件的不同而不尽相同，在配制时也应注意选择恰当的配料及配比，以最大程度地提升产品性能及使用效果，确保环氧树脂胶产品能够满足不同应用要求。

环氧树脂胶粘剂的常用配方玻璃钢常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。

辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。

配方一：6109#环氧树脂 100 苯乙烯 5 三乙醇胺 6 三乙烯四胺 4室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa配方二：644#酚醛环氧化 100 NA酸酐 68 二甲基苄胺 1.8 丙酮 100室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天配方三：634#环氧树脂 32 3193＃聚酯 28 邻苯二甲酸酐 8 BPO 2 苯乙烯 30100。

C/2h + 180。

C/8h 弯曲强度和反弹能力佳。

配方一：618# 100 DTA 8 DBP 20 AL2O3（200目） 100固化条件：压力（MPa）/温度℃/时间（h）0.05/20℃/24h τ=18MPa 适用金属玻璃和陶瓷粘接。

配方二：618# 100 二乙基丙胺 8 DBP 20 AL2O3 1000.05/20℃/48h τ ＞20MPa 用途同上。

配方三：HYJ-6#618#100 DBP 15 AL2O3 25 2#SiO22-5 四乙烯五胺 120.05/20℃/48h AL/玻钢＞20MPa 适用于金属/玻璃钢粘接。

配方四：618# 100 间苯二胺 18 600#稀释剂10 间苯二酚 100.05/20℃/24h τ=17.5MPa τ200℃=5.0MPa 用于耐热接头粘接。

配方五：913#A组：601#环氧 600#稀释剂201#聚酯铝粉和石英粉B组：BF3乙醚四氢呋喃 A3PO4 A：B=10：10.05/15℃/6h τ=19MPa 低温快速固化适用于寒冷地区。

环氧树脂胶固化条件
环氧树脂胶的固化条件主要包括温度、湿度、固化剂的种类和用量等。

在相同固化剂的条件下，温度越高，固化时间越短。

通常，环氧树脂胶需要在负50度至150度的温度范围内进行固化。

如果是常温条件，环氧树脂胶会在6小时后开始固化，如果温度为40度，那么3小时就能够固化了。

但请注意，环氧树脂胶想要彻底干透，需要花费大约10天的时间，这样才能保证最好的粘贴效果。

在阴雨潮湿的天气中，需要保持室内温度约20度，才可以使用环氧树脂胶施工。

此外，环氧树脂胶的固化过程还包括固化和硬化两个步骤。

固化是指环氧树脂胶中的固化剂与环氧树脂发生化学反应，形成交联结构，使胶粘剂从液态变为固态。

而硬化则是指固化后的环氧树脂胶逐渐变得坚硬和耐用。

为了确保环氧树脂胶的粘贴效果和使用安全，使用前需要将需要粘接的物品的外层基面清洁干净，可以使用洗洁精进行清理。

另外，配置完毕的树脂胶溶液必须及时使用，因为环氧树脂胶的固化速度很快，一旦固化就无法继续使用。

在涂抹环氧树脂胶后，如果需要粘合直面或倒挂面，可以使用胶带或502胶水将粘贴物固定好，避免出现位移，影响粘合效果。

环氧树脂固化剂生产工艺
环氧树脂固化剂是一种重要的化工原料，广泛应用于涂料、胶粘剂、电子封装材料等行业。

其生产工艺主要包括原料准备、反应混合、固化剂合成和产品后处理等步骤。

首先，原料准备是环氧树脂固化剂生产的第一步。

一般选用乙二醇胺等含胺基的化合物作为反应原料，通过氨解反应制备所需的胺基固化剂。

同时，还需要准备溶剂、催化剂和其他辅助原料。

接下来是反应混合的步骤。

将原料中的含胺基化合物放入反应釜中，加入适量的溶剂作为反应介质。

然后加入催化剂以及其他辅助剂，进行搅拌混合。

反应时间和温度根据具体配方进行控制。

固化剂合成是生产工艺的关键步骤。

通过控制反应条件，使得原料中的胺基化合物与其他成分发生反应，生成固化剂。

这个过程中需要控制温度、反应时间和催化剂的加入量等参数，以确保反应的完全性和固化剂的质量。

最后是产品的后处理。

将合成的固化剂进行分离、洗涤和干燥，得到成品固化剂。

根据不同的产品要求，还需要进行粉碎、筛分和包装等处理步骤，最终得到符合规格要求的产品。

值得注意的是，在整个生产过程中需要严格控制工艺参数和原料质量，确保产品的稳定性和安全性。

同时还需要进行质量检验，检测产品的关键指标，如胺值、固含量、水分等。

只有通
过严格的工艺控制和质量检验，才能生产出高品质的环氧树脂固化剂。

综上所述，环氧树脂固化剂的生产工艺包括原料准备、反应混合、固化剂合成和产品后处理等步骤。

通过控制各个步骤的工艺参数和质量要求，确保产品的质量稳定和安全性。

这样才能生产出符合市场需求的高品质产品。

3.8 环氧树脂通过逐步聚合反应的固化环氧树脂的固化剂，大致分为两类：（1）反应型固化剂可与EP分子进行加成，并通过逐步聚合反应的历程使它交联成体型网状结构。

特征：一般都含有活泼氢原子，在反应过程中伴有氢原子的转移。

如多元伯胺、多元羧酸、多元硫醇和多元酚等。

（2）催化型固化剂可引发树脂中的环氧基按阳离子或阴离子聚合的历程进行固化反应。

如叔胺、咪唑、三氟化硼络合物等。

3.8.1 脂肪族多元胺1、反应机理催化剂（或促进剂）：质子给予体促进顺序：酸≥酚≥水＞醇（催化效应近似正比于酸度）如被酸促进（先形成氢键）形成三分子过渡状态（慢）2、常用固化剂四乙烯五胺多乙烯多胺试比较它们的活性、粘度、挥发性与固化物韧性的相对大小？脂肪胺类固化剂的特点（1）活性高，可室温固化。

（2）反应剧烈放热，适用期短；（3）一般需后固化。

室温固化7d左右，再经2h/80~100℃后固化，性能更好；（4）固化物的热变形温度较低，一般为80~90 ℃；（5）固化物脆性较大；（6）挥发性和毒性较大。

课前回顾1、海因环氧树脂的结构式与主要性能特点？2、二氧化双环戊二烯基醚环氧树脂的特点？3、TDE-85环氧树脂的结构式与性能特点？4、脂肪族环氧树脂的特点及用途？5. 有机硅环氧树脂的特点？6、环氧树脂的固化剂可分为哪两类，分别按什么反应历程进行固化?特点是什么？两类固化剂的代表有哪些？7、脂肪族多元胺固化剂的催化剂有哪些？活性顺序是怎样的？8、常用的脂肪族多元胺有哪些？多乙烯多胺的结构通式？它们的活性与挥发性相对大小顺序？9、脂肪族多元胺类环氧固化剂的主要特点有哪些？3、化学计量胺的用量（phr）= 胺当量×环氧值胺当量= 胺的相对分子量÷胺中活泼氢的个数phr意义：每100份树脂所需固化剂的质量份数。

例题：分别用二乙烯三胺和四乙烯五胺固化E-44环氧树脂，试计算固化剂的用量（phr值）。

若E-44用10%的丙酮或者669（环氧值为0.75）稀释后（质量比为100:10），又如何计算? 胺当量（DETA）=103/5=20.6胺当量（TEPA）=189/7=27（1）未稀释，环氧值=0.44Phr（DETA）=0.44×20.6=9.1Phr（TEPA）=0.44×27=11.9（2）用丙酮稀释，环氧值=0.44×100/110=0.4Phr（DETA）=0.4×20.6=8.2Phr（TEPA）=0.4×27=10.8用669稀释，环氧值=0.44×100/110+0.75×10/110=0.468Phr（DETA）=0.468×20.6=9.6Phr（TEPA）=0.468×27=12.63.8.2 芳香族多元胺’二胺基二苯基甲烷（DDM）二胺基二苯砜（DDS）芳族多元胺固化剂的特点优点：固化物耐热性、耐化学性、机械强度均比脂肪族多元胺好。

表1-16 有机酸酰肼固化环氧树脂铁-铁粘接的剪切强度
表1-17 国产的某些改性胺固化剂的质量指标
表1-18 烷基、芳基聚酰胺树脂的典型性能①
表1-19 日本某些改性胺固化剂的性能指标
表1-20 胺类加合物的固化物性能
表1-21 胺加合物(由环氧乙烷、环氧丙烷制)的固化物性能
表1-22 典型的酸酐固化剂的性质
表1-23 与BA树脂配合的酸酐固化剂的固化条件、特性和用途
表1-24 配方与固化物性能
表1-25 商品甲基四氢苯酐的性能比拟
表1-26 商品甲基六氢苯酐的性能比拟
表1-27 不同浇铸配方固化物的性能及其比拟
表1-28 MHAC与环氧树脂固化物的性能
表1-29 固化物在200℃下长期加热的性能变化①
①表中200℃加热10天后的变化有关数据是以图为依据的估算值，并非实测数据。

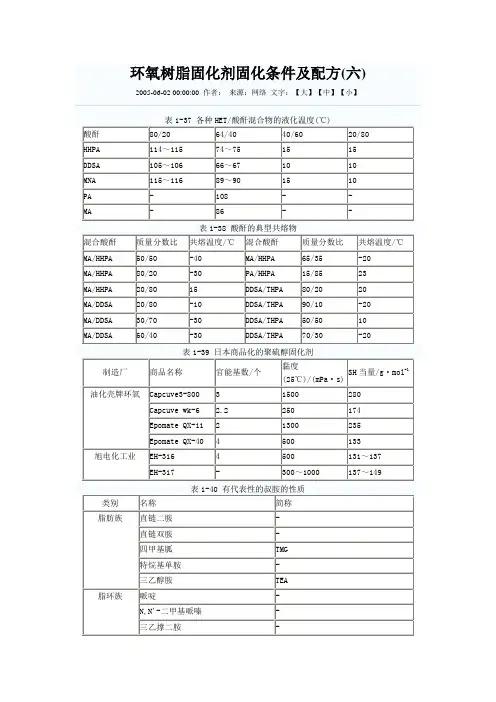

表1-37 各种HET/酸酐混合物的液化温度(℃)
表1-38 酸酐的典型共熔物
表1-39 日本商品化的聚硫醇固化剂
表1-40 有代表性的叔胺的性质
表1-41 几种叔胺固化物的性能
表1-42 促进剂效果比拟(环氧树脂/DDSA)①：固化时间(分)
表1-43 有代表性的咪唑化合物的性质
表1-44 咪唑及其衍生物的使用期及固化时间①
①咪唑类添加量4g；树脂配料100g；0.3g填料，热板法。
