第五章集成运算放大器5-1 什么是直接耦合放大器？它试用于那些场合？与阻容耦合放大器相比有哪些优点？答：用来放大缓慢变化的信号或某个直流量的变化（统称为直流信号）的放大电路，称为直流放大器。

适用于放大缓慢变化的低频信号和交流信号，与阻容耦合放大器相比能够放大缓慢的低频信号，不紧能够放大直流信号，也可以放大交流信号。

5-2 直接耦合放大器有什么特殊问题？在电路上采取什么办法来解决？答：直接耦合放大器采用直接耦合方式，因而带来了前后级的静态工作点相互影响，相互牵制的特殊问题。

因此在电路的V2的射级上加接了R e2 ，抬高了V2管的射级电位，或者将R e2换成稳压二极管V Z ，采用NPN和PNP管组成的互补耦合电路。

5-3 解释：共模信号、差模信号、共模放大倍数、差模放大倍数、共模抑制比。

答：共模信号：在差分放大电路中，把大小相等，极性相同的输入信号称为共模信号；差模信号：在差分放大电路中，把大小相等，极性相反的输入信号称为差模信号；共模放大倍数：在差分放大电路中，共模放大倍数为双输出端的差值，为零，这样更好的抑制了零点漂移现象。

差模放大倍数：在差分放大电路中，差模放大倍数为双输出端的差值，放大倍数为A vd = -βvOvI = -βRcrbe，该电路多用一只三极管以换取对零点漂移的抑制共模抑制比：差模放大倍数与共模放大倍数的比值称为共模抑制比K CMR =AvdAvc当电路完全对称时A vc为零，则共模抑制比K CMR 无穷大。

5-4 集成运放由哪几部分组成？试分析其作用。

答：集成运放主要由以下部分组成输入级：由差分电路组成，应用该电路的目的是力求较低的“零飘”和较高的共模抑制比；中间级：高增益的电压放大电路组成；输出级：三极管射极输出器互补电路组成；偏置电路：为集成运放各级电路提供合适而稳定的静态工作点。

5-5 集成运放有哪些常用参数？解释这些参数的含义。

答：（1）开环差模电压放大倍数 A VO无反馈时集成运放的放大倍数。

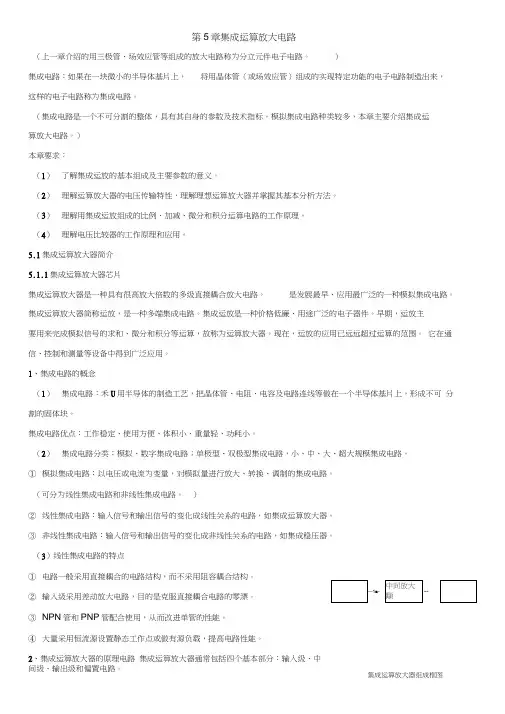

第5章集成运算放大电路（上一章介绍的用三极管、场效应管等组成的放大电路称为分立元件电子电路。

）集成电路：如果在一块微小的半导体基片上，将用晶体管（或场效应管）组成的实现特定功能的电子电路制造出来，这样的电子电路称为集成电路。

（集成电路是一个不可分割的整体，具有其自身的参数及技术指标。

模拟集成电路种类较多，本章主要介绍集成运算放大电路。

）本章要求：（1）了解集成运放的基本组成及主要参数的意义。

（2）理解运算放大器的电压传输特性，理解理想运算放大器并掌握其基本分析方法。

（3）理解用集成运放组成的比例、加减、微分和积分运算电路的工作原理。

（4）理解电压比较器的工作原理和应用。

5.1集成运算放大器简介5.1.1集成运算放大器芯片集成运算放大器是一种具有很高放大倍数的多级直接耦合放大电路。

是发展最早、应用最广泛的一种模拟集成电路。

集成运算放大器简称运放，是一种多端集成电路。

集成运放是一种价格低廉、用途广泛的电子器件。

早期，运放主要用来完成模拟信号的求和、微分和积分等运算，故称为运算放大器。

现在，运放的应用已远远超过运算的范围。

它在通信、控制和测量等设备中得到广泛应用。

1、集成电路的概念（1）集成电路：禾U用半导体的制造工艺，把晶体管、电阻、电容及电路连线等做在一个半导体基片上，形成不可分割的固体块。

集成电路优点：工作稳定、使用方便、体积小、重量轻、功耗小。

（2）集成电路分类：模拟、数字集成电路；单极型、双极型集成电路，小、中、大、超大规模集成电路。

①模拟集成电路：以电压或电流为变量，对模拟量进行放大、转换、调制的集成电路。

（可分为线性集成电路和非线性集成电路。

）②线性集成电路：输入信号和输出信号的变化成线性关系的电路，如集成运算放大器。

③非线性集成电路：输入信号和输出信号的变化成非线性关系的电路，如集成稳压器。

（3）线性集成电路的特点①电路一般采用直接耦合的电路结构，而不采用阻容耦合结构。

②输入级采用差动放大电路，目的是克服直接耦合电路的零漂。

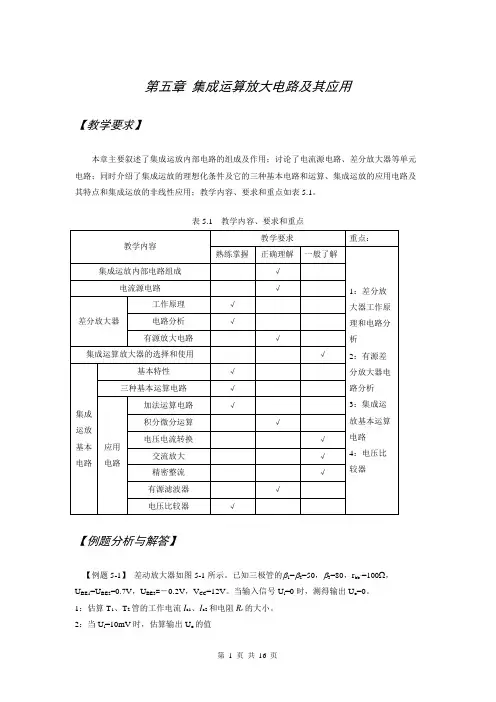

第五章集成运算放大电路及其应用【教学要求】本章主要叙述了集成运放内部电路的组成及作用；讨论了电流源电路、差分放大器等单元电路；同时介绍了集成运放的理想化条件及它的三种基本电路和运算、集成运放的应用电路及其特点和集成运放的非线性应用；教学内容、要求和重点如表5.1。

表5.1 教学内容、要求和重点【例题分析与解答】【例题5-1】差动放大器如图5-1所示。

已知三极管的β1=β2=50，β3=80，r bb’=100Ω，U BE1=U BE2=0.7V，U BE3=－0.2V，V CC=12V。

当输入信号U i=0时，测得输出U o=0。

1：估算T1、T2管的工作电流I c1、I c2和电阻R e的大小。

2：当U i=10mV时，估算输出U o的值图5-1解：1：由电路可知，当U i =0时，要保证U o =0V ，则电阻R e3上压降应为12V ，，由此可求得3c I ：mA R U U I e cc o c 11212)(33==--=，T 3管的设计电流3E I 为：33c E I I ≈，而T 2管集电极电阻R c2上的压降2C R U 可近似为：V U R I U EB e E R C 2.32.0313332=+⨯=+⋅≈。

于是T 1、T 2管的集电极电流1C I 、2C I 为：)(32.0102.32212mA R U I I C RR C C C ====。

射极电阻R e 上的电流e R I 为：)(64.021mA I I I C C R e=+=。

若设T 1管基极电位U B1=0V ，则U E1=－0.7V ，射极电阻R e 为：)(7.1764.0127.0)(1Ω=+-=--=K I U U R e R CC E e2：U i =10mA 时，U o 的大小：由于电路的结构为单入、单出型，故将T 3管构成的后级电路输入电阻R i2作为差放级的负载考虑，其电压放大倍数A u1为：)(2)//(12211be b i c u r R R R A +=β；其中： )(24.432.026)501(1001Ω=⨯++=K r be ，3332)1(e be i R r R β++=； 而3be r 为： )(2.2126)801(1003Ω=⨯++=K r be ； 所以： )(2453)801(2.22Ω=⨯++=K R i电压放大倍数为：8.45)24.41(2)245//10(501=+⨯⨯=u AT3管构成的后级放大电路的电压放大倍数2u A 为：9.33812.21280)1(333332-=⨯=⨯-=++-=e be c u R r R A ββ当输入U i =10mA 时，电路输出电压U o 为：)(8.110)9.3(8.4521V U A A U i u u o -=⨯-⨯=⋅⋅=【例5-2】图5-2给出了采用两级运放电路实现的差分比例运算电路。

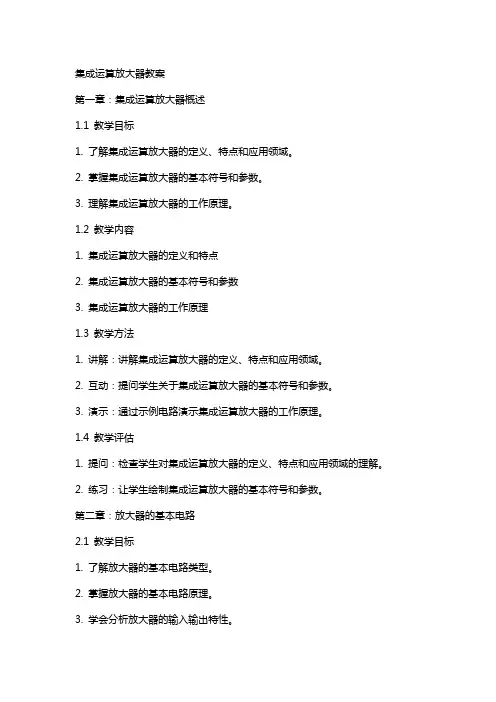

集成运算放大器教案第一章：集成运算放大器概述1.1 教学目标1. 了解集成运算放大器的定义、特点和应用领域。

2. 掌握集成运算放大器的基本符号和参数。

3. 理解集成运算放大器的工作原理。

1.2 教学内容1. 集成运算放大器的定义和特点2. 集成运算放大器的基本符号和参数3. 集成运算放大器的工作原理1.3 教学方法1. 讲解：讲解集成运算放大器的定义、特点和应用领域。

2. 互动：提问学生关于集成运算放大器的基本符号和参数。

3. 演示：通过示例电路演示集成运算放大器的工作原理。

1.4 教学评估1. 提问：检查学生对集成运算放大器的定义、特点和应用领域的理解。

2. 练习：让学生绘制集成运算放大器的基本符号和参数。

第二章：放大器的基本电路2.1 教学目标1. 了解放大器的基本电路类型。

2. 掌握放大器的基本电路原理。

3. 学会分析放大器的输入输出特性。

2.2 教学内容1. 放大器的基本电路类型：放大器的分类和特点。

2. 放大器的基本电路原理：电压放大器、功率放大器等。

3. 放大器的输入输出特性：输入阻抗、输出阻抗、增益等。

2.3 教学方法1. 讲解：讲解放大器的基本电路类型和特点。

2. 互动：提问学生关于放大器的基本电路原理。

3. 演示：通过示例电路演示放大器的输入输出特性。

2.4 教学评估1. 提问：检查学生对放大器的基本电路类型和特点的理解。

2. 练习：让学生分析放大器的输入输出特性。

第三章：集成运算放大器的应用3.1 教学目标1. 了解集成运算放大器的应用领域。

2. 掌握集成运算放大器的基本应用电路。

3. 学会分析集成运算放大器的应用电路性能。

3.2 教学内容1. 集成运算放大器的应用领域：模拟计算、信号处理等。

2. 集成运算放大器的基本应用电路：放大器、滤波器、积分器、微分器等。

3. 集成运算放大器的应用电路性能：增益、带宽、线性范围等。

3.3 教学方法1. 讲解：讲解集成运算放大器的应用领域和基本应用电路。

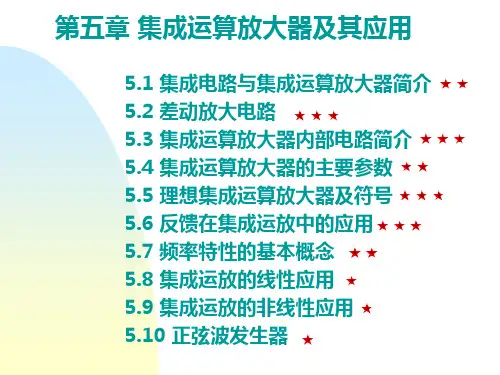

集成运算放⼤器及其应⽤第5章集成运算放⼤器及其应⽤在半导体制造⼯艺的基础上，把整个电路中的元器件制作在⼀块硅基⽚上，构成具有特定功能的电⼦电路，称为集成电路。

集成电路具有体积⼩，重量轻，引出线和焊接点少，寿命长，可靠性⾼，性能好等优点，同时成本低，便于⼤规模⽣产，因此其发展速度极为惊⼈。

⽬前集成电路的应⽤⼏乎遍及所有产业的各种产品中。

在军事设备、⼯业设备、通信设备、计算机和家⽤电器等中都采⽤了集成电路。

集成电路按其功能来分，有数字集成电路和模拟集成电路。

模拟集成电路种类繁多，有运算放⼤器、宽频带放⼤器、功率放⼤器、模拟乘法器、模拟锁相环、模/数和数/模转换器、稳压电源和⾳像设备中常⽤的其他模拟集成电路等。

在模拟集成电路中，集成运算放⼤器（简称集成运放）是应⽤极为⼴泛的⼀种，也是其他各类模拟集成电路应⽤的基础，因此这⾥⾸先给予介绍。

5.1 集成电路与运算放⼤器简介5.1.1 集成运算放⼤器概述集成运放是模拟集成电路中应⽤最为⼴泛的⼀种，它实际上是⼀种⾼增益、⾼输⼊电阻和低输出电阻的多级直接耦合放⼤器。

之所以被称为运算放⼤器，是因为该器件最初主要⽤于模拟计算机中实现数值运算的缘故。

实际上，⽬前集成运放的应⽤早已远远超出了模拟运算的范围，但仍沿⽤了运算放⼤器（简称运放）的名称。

集成运放的发展⼗分迅速。

通⽤型产品经历了四代更替，各项技术指标不断改进。

同时，发展了适应特殊需要的各种专⽤型集成运放。

第⼀代集成运放以µA709（我国的FC3）为代表，特点是采⽤了微电流的恒流源、共模负反馈等电路，它的性能指标⽐⼀般的分⽴元件要提⾼。

主要缺点是内部缺乏过电流保护，输出短路容易损坏。

第⼆代集成运放以⼆⼗世纪六⼗年代的µA741型⾼增益运放为代表，它的特点是普遍采⽤了有源负载，因⽽在不增加放⼤级的情况下可获得很⾼的开环增益。

电路中还有过流保护措施。

但是输⼊失调参数和共模抑制⽐指标不理想。

第三代集成运放代以⼆⼗世纪七⼗年代的AD508为代表，其特点使输⼊级采⽤了“超β管”，且⼯作电流很低。
