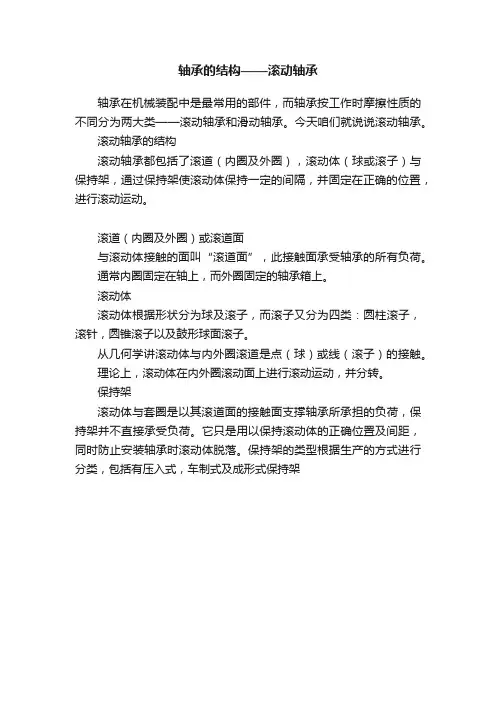

轴承的结构——滚动轴承
轴承在机械装配中是最常用的部件，而轴承按工作时摩擦性质的不同分为两大类——滚动轴承和滑动轴承。
今天咱们就说说滚动轴承。
滚动轴承的结构
滚动轴承都包括了滚道（内圈及外圈），滚动体（球或滚子）与保持架，通过保持架使滚动体保持一定的间隔，并固定在正确的位置，进行滚动运动。
滚道（内圈及外圈）或滚道面
与滚动体接触的面叫“滚道面”，此接触面承受轴承的所有负荷。
通常内圈固定在轴上，而外圈固定的轴承箱上。
滚动体
滚动体根据形状分为球及滚子，而滚子又分为四类：圆柱滚子，滚针，圆锥滚子以及鼓形球面滚子。
从几何学讲滚动体与内外圈滚道是点（球）或线（滚子）的接触。
理论上，滚动体在内外圈滚动面上进行滚动运动，并分转。
保持架
滚动体与套圈是以其滚道面的接触面支撑轴承所承担的负荷，保持架并不直接承受负荷。
它只是用以保持滚动体的正确位置及间距，同时防止安装轴承时滚动体脱落。
保持架的类型根据生产的方式进行分类，包括有压入式，车制式及成形式保持架。

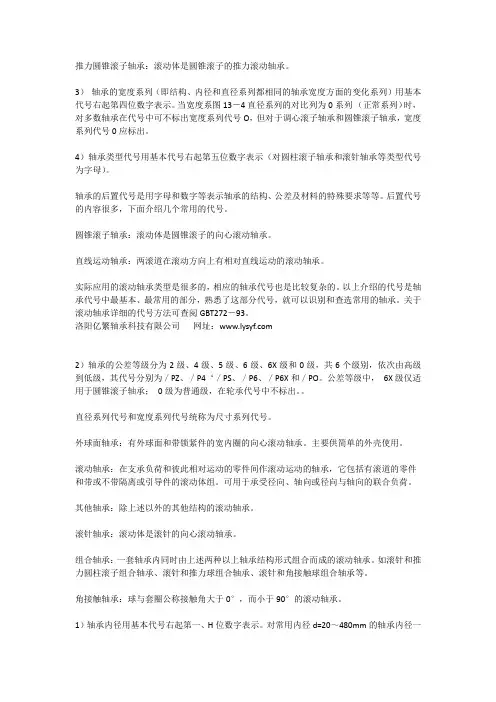

推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。
3）轴承的宽度系列（即结构、内径和直径系列都相同的轴承宽度方面的变化系列）用基本代号右起第四位数字表示。
当宽度系图13－4直径系列的对比列为0系列（正常系列）时，对多数轴承在代号中可不标出宽度系列代号O，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。
4）轴承类型代号用基本代号右起第五位数字表示（对圆柱滚子轴承和滚针轴承等类型代号为字母）。
轴承的后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等等。
后置代号的内容很多，下面介绍几个常用的代号。
圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。
直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。
实际应用的滚动轴承类型是很多的，相应的轴承代号也是比较复杂的。
以上介绍的代号是轴承代号中最基本、最常用的部分，熟悉了这部分代号，就可以识别和查选常用的轴承。
关于滚动轴承详细的代号方法可查阅GBT272－93。
洛阳亿繁轴承科技有限公司网址：2）轴承的公差等级分为2级、4级、5级、6级、6X级和0级，共6个级别，依次由高级到低级，其代号分别为／PZ、／P4‘／PS、／P6、／P6X和／PO。
公差等级中，6X级仅适用于圆锥滚子轴承；0级为普通级，在轮承代号中不标出。
直径系列代号和宽度系列代号统称为尺寸系列代号。
外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。
主要供简单的外壳使用。
滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。
可用于承受径向、轴向或径向与轴向的联合负荷。
其他轴承：除上述以外的其他结构的滚动轴承。
滚针轴承：滚动体是滚针的向心滚动轴承。
组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。
如滚针和推力圆柱滚子组合轴承、滚针和推力球组合轴承、滚针和角接触球组合轴承等。
角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。

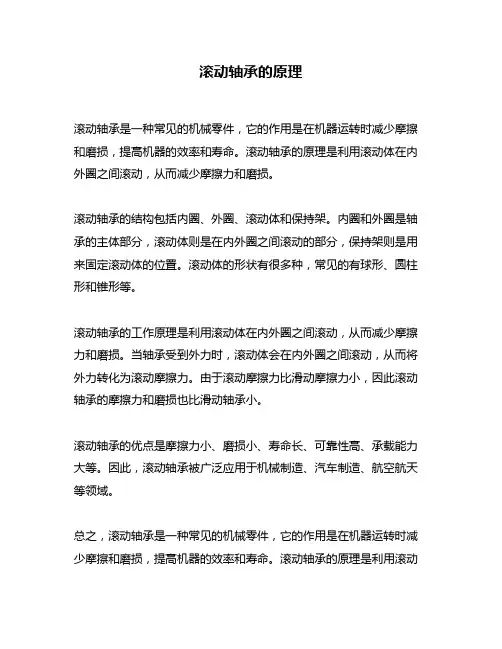

滚动轴承的原理
滚动轴承是一种常见的机械零件，它的作用是在机器运转时减少摩擦和磨损，提高机器的效率和寿命。
滚动轴承的原理是利用滚动体在内外圈之间滚动，从而减少摩擦力和磨损。
滚动轴承的结构包括内圈、外圈、滚动体和保持架。
内圈和外圈是轴承的主体部分，滚动体则是在内外圈之间滚动的部分，保持架则是用来固定滚动体的位置。
滚动体的形状有很多种，常见的有球形、圆柱形和锥形等。
滚动轴承的工作原理是利用滚动体在内外圈之间滚动，从而减少摩擦力和磨损。
当轴承受到外力时，滚动体会在内外圈之间滚动，从而将外力转化为滚动摩擦力。
由于滚动摩擦力比滑动摩擦力小，因此滚动轴承的摩擦力和磨损也比滑动轴承小。
滚动轴承的优点是摩擦力小、磨损小、寿命长、可靠性高、承载能力大等。
因此，滚动轴承被广泛应用于机械制造、汽车制造、航空航天等领域。
总之，滚动轴承是一种常见的机械零件，它的作用是在机器运转时减少摩擦和磨损，提高机器的效率和寿命。
滚动轴承的原理是利用滚动
体在内外圈之间滚动，从而减少摩擦力和磨损。
滚动轴承的优点是摩擦力小、磨损小、寿命长、可靠性高、承载能力大等。
