机械原理题库第十一章机械方案设计

机械原理试题库及答案一、选择题1. 机械运动的基本概念是什么？A. 物体位置的变化B. 物体形状的变化C. 物体质量的变化D. 物体密度的变化答案：A2. 以下哪个不是机械运动的分类？A. 平移运动B. 旋转运动C. 振动运动D. 热运动答案：D3. 机构具有确定运动的条件是什么？A. 至少有一个构件固定不动B. 至少有两个构件固定不动C. 所有构件都固定不动D. 没有固定不动的构件答案：A二、填空题4. 机械原理中，________是用来描述构件之间相对运动的几何学关系。

答案：运动副5. 机械设计中，________是指构件在力的作用下不发生失稳或破坏的能力。

答案：强度三、简答题6. 简述平面四杆机构的基本类型及其特点。

答案：平面四杆机构的基本类型包括双曲柄机构、双摇杆机构和曲柄摇杆机构。

双曲柄机构具有两个曲柄，运动平稳，但存在死点；双摇杆机构没有曲柄，运动不平稳，但结构简单；曲柄摇杆机构结合了前两者的特点，一个曲柄和一个摇杆，运动较为平稳，是应用最广泛的类型。

7. 解释什么是传动比，并给出计算传动比的公式。

答案：传动比是指传动系统中输入轴与输出轴的转速比。

计算传动比的公式为：\[ i = \frac{n_{输入}}{n_{输出}} \]四、计算题8. 已知一个平面四杆机构，其中曲柄长度为200mm，摇杆长度为300mm，求该机构的最短和最长行程。

答案：根据四杆机构的运动学公式，最短行程为曲柄和摇杆长度之和，即500mm；最长行程为曲柄和摇杆长度之差的绝对值，即100mm。

9. 某机械系统的传动比为3:1，输入转速为1500转/分钟，求输出转速。

答案：根据传动比公式，输出转速为输入转速除以传动比，即\[ n_{输出} = \frac{n_{输入}}{i} = \frac{1500}{3} = 500 \] 转/分钟。

五、论述题10. 论述机械原理在现代机械设计中的重要性及其应用。

答案：机械原理是机械设计的基础，它涉及到机械运动的规律、机械结构的设计原理以及机械传动的效率等。

题目2：机械系统运动方案设计1、工作原理及工艺动作过程一机械系统的输入构件１在转动副Ａ中做等速回转，转速n1 =60 r/min 。

执行构件绕转动副Ｎ摆动，要求执行构件在15秒内自位置Ⅰ经位置Ⅱ摆至位置Ⅲ；停顿15秒；接着在10秒内由位置Ⅲ摆回至位置Ⅰ；然后停顿20秒。

已知执行构件摆角Ψ＝120°，且摆动时的运动规律不限。

根据实际工况条件，各固定铰链点（包括可选用的铰链点）之间的相对位置关系如附图1所示，执行构件上的生产阻力曲线如附图2 所示，试设计这一机械系统运动方案。

设计时要求该机械系统的运动链尽可能短，并且结构紧凑。

图1 各固定铰链点之间的相对位置，图2 执行构件上的生产阻力曲线2、课程设计任务及要求根据设计题目中的运动要求，进行该机械系统的总体运动方案设计。

即按照机械的用途、功能及工况条件等提出的要求和系统中构件的运动位置要求等进行机构的选型、尺度综合及主要参数优选等，从而绘出该机械系统的总体运动方案的机械运动简图，并对系统中某些机构进行分析与设计。

在设计中要求积极主动查找、收集和钻研有关参考资料，并灵活应用所学知识，积极构思、发挥聪明才智与创新精神，设计出至少两种以上机械系统传动方案，进行分析比较后，选择出较佳方案。

题目3：蜂窝煤成型机1、工作原理及工艺动作过程冲压式蜂窝煤成型机是我国城镇蜂窝煤（通常又称煤饼，在圆柱形饼状煤中冲出若干通孔）生产厂的主要生产设备，它将煤粉加入转盘上的模筒内，经冲头冲压成蜂窝煤。

为了实现蜂窝煤冲压成型，冲压式蜂窝煤成型机必须完成以下几个动作：1）煤粉加料；2）.3）冲头将蜂窝煤压制成型；4）清除冲头和出煤盘的积屑的扫屑运动；5）将在模筒内的冲压后的蜂窝煤脱模；6）将冲压成型的蜂窝煤输送装箱。

2、原始数据及设计要求1）蜂窝煤成型机的生产能力：30次/min；2）驱动电机：Y180L－8、功率N＝11 kW、转速n＝730 r/min；3）冲压成型时的生产阻力达到50000N；【4）为改善蜂窝煤成型机的质量，希望在冲压后有一短暂的保压时间；5）由于冲头要产生较大压力，希望冲压机构具有增力功能，以增大有效力作用，减小原动机的功率。

机械原理--- 1第2章机构的结构分析一、正误判断题：在括号内正确的画“√”,错误的画“×”1.在平面机构中一个高副引入二个约束;×2.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的; √3.运动链要成为机构,必须使运动链中原动件数目大于或等于自由度;×4.平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必需完全相同;√5.当机构自由度F＞0,且等于原动件数时,该机构具有确定运动;√6.若两个构件之间组成了两个导路平行的移动副,在计算自由度时应算作两个移动副;×7.在平面机构中一个高副有两个自由度,引入一个约束;√8.在杆组并接时,可将同一杆组上的各个外接运动副连接在同一构件上;×9.任何机构都是由机架加原动件再加自由度为零的基本杆组组成;因此基本杆组是自由度为零的运动链;√10.平面低副具有2个自由度,1个约束;×二、填空题1.机器中每一个制造单元体称为零件 ;2.机器是在外力作用下运转的,当外力作功表现为盈功时,机器处在增速阶段,当外力作功表现为亏功时,机器处在减速阶段;3.局部自由度虽不影响机构的运动,却减小了高副元素的磨损 ,所以机构中常出现局部自由度;4.机器中每一个独立的运动单元体称为构件 ;5.两构件通过面接触而构成的运动副称为低副；通过点、线接触而构成的运动副称为高副;6.平面运动副的最大约束数为 2 ,最小约束数为 1 ;7.两构件之间以线接触所组成的平面运动副,称为高副,它产生 2 个约束;三、选择题1.机构中的构件是由一个或多个零件所组成,这些零件间 B 产生任何相对运动;A.可以B.不能C.变速转动或变速移动2.基本杆组的自由度应为 C ;A.－1B. +1C. 03.有两个平面机构的自由度都等于1, 现用一个带有两铰链的运动构件将它们串成一个平面机构,则其自由度等于 B ;A. 0B. 1C. 24.一种相同的机构 A 组成不同的机器;A.可以B.不能C.与构件尺寸有关5.平面运动副提供约束为 C ;A．1 B．2 C．1或26.计算机构自由度时,若计入虚约束,则机构自由度就会 C ;A．不变 B．增多 C．减少7.由4个构件组成的复合铰链,共有 B 个转动副;A．2 B．3 C．48.有两个平面机构的自由度都等1,现用一个带有两铰链的运动构件将它们串成一个平面机构,则其自由度等于 B ;A 0B 1C 2第3章平面机构的运动分析一、判断题正确打√,错误打×1．速度瞬心是指两个构件相对运动时相对速度为零的点; √2. 利用瞬心既可以对机构作速度分析,也可对其作加速度分析; ×二、选择题1. 平面六杆机构有共有 C 个瞬心;A．6 B．12 C．15三、填空题1. 当两构件以转动副相连接时,两构件的速度瞬心在转动副的中心处 ;2. 不通过运动副直接相连的两构件间的瞬心位置可借助三心定理来确定;第5章机械的效率和自锁一、填空题1．从效率的观点来看,机械的自锁条件时效率≤ 0;2．机械发生自锁时,机械已不能运动,这时它所能克服的生产阻抗力≤0;第7章机械的运转及其速度波动的调节一、正误判断题：在括号内正确的画“√”,错误的画“×”1.为了使机器稳定运转,机器中必须安装飞轮;×2.机器中安装飞轮后,可使机器运转时的速度波动完全消除;×3.机器稳定运转的含义是指原动件机器主轴作等速转动;×4.机器作稳定运转,必须在每一瞬时驱动功率等于阻抗功率;×5.为了减轻飞轮的重量,最好将飞轮安装在机械的高速轴上;√二、选择题1、在最大盈亏和机器运转速度不均匀系数不变前提下,将飞轮安装轴的转速提高一倍,则飞轮的转动惯量将等于原飞轮转动惯量的 C ;2 C.1/42、为了减轻飞轮的重量,飞轮最好安装在 C 上;A.等效构件上B.转速较低的轴上C.转速较高的轴上3、若不改变机器主轴的平均角速度,也不改变等效驱动力矩和等效阻抗力矩的变化规律,拟将机器运转速度不均匀系数从降到,则飞轮转动惯量将近似等于原飞轮转动惯量的 A ;.100 C104、有三个机械系统,它们主轴的最大角速度和最小角速度分别是：11025转/秒,975转/秒;2转/秒,转/秒;3525转/秒 475转/秒;其中运转最不均匀的是 C ;A.1B.2C.35、对于存在周期性速度波动的机器,安装飞轮主要是为了在 B 阶段进行速度调节;A．起动 B．稳定运转 C．停车6、为了减小机械运转中周期性速度波动的程度,应在机械中安装 B ;A．调速器 B．飞轮 C．变速装置三、填空题1. 机器的周期性性速度波动可以用飞轮来调节, 非周期性速度波动必须用调速器来调节;2.把具有等效转动惯量 ,其上作用有等效力矩的绕固定轴转动的等效构件,称为原机械系统的等效动力学模型3.在机器中安装飞轮能在一定程度上减小机器的周期性速度波动量;4.对于机器运转的周期性速度波动,一个周期内驱动力与阻力所做的功是相同的;第8章平面连杆机构及其设计一、正误判断题：在括号内正确的画“√”,错误的画“×”1.曲柄摇杆机构的极位夹角一定大于零;×2.具有急回特性的四杆机构只有曲柄摇杆机构、偏置曲柄滑块机构和摆动导杆机构;√3.四杆机构处于死点位置时,机构的传动角一定为零√4.对于双摇杆机构,最短构件与最长构件长度之和一定大于其余两构件长度之和;×5.双摇杆机构一定不存在整转副; ×6.平面四杆机构的压力角大小不仅与机构中主、从动件的选取有关,而且还随构尺寸及机构所处位置的不同而变化;√7.摆动导杆机构一定存在急回特性;√8.在四杆机构中,当最短杆长度与最长杆长度之和大于其余两杆长度之和时,且以最短杆的邻边为机架,该机构为曲柄摇杆机构;×9.对心曲柄滑块机构无急回运动; √10.一个铰链四杆机构若为双摇杆机构,则最短杆长度与最长杆长度之和一定大于其余两杆长度之和; ×11.平面四杆机构处于死点位置时,机构的传动角等于零;√12.对心曲柄滑块机构,当曲柄为主动件时机构无急回特性; √13.满足“最短杆长度+最长杆长度≤其余两杆长度之和”的铰链四杆机构一定有曲柄存在;×14.在铰链四杆机构中,当行程速比系数K＞1时,机构一定有急回特性; √二、填空题1.在曲柄滑块机构中,滑块的极限位置出现在曲柄与连杆共线位置;2.在曲柄摇杆机构中,若以摇杆为原动件,则曲柄与连杆共线位置是死点位置;3.在曲柄摇杆机构中,当摇杆为主动件,且曲柄与连杆两次共线时,则机构出现死点位置;4.当四杆机构的压力角α=90°时,传动角等于 0° ,该机构处于死点位置;5.铰链四杆机构ABCD中,已知：l AB=60mm,l BC=140mm,l CD=120mm,l AD=100mm;若以AB杆为机架得双曲柄机构；若以CD杆为机架得双摇杆机构；若以AD杆为机架得曲柄摇杆机构;6.铰链四杆机构的基本形式有曲柄摇杆机构、双曲柄机构和双摇杆机构;三、选择题1.当四杆机构处于死点位置时,机构的压力角 B ;A.为0°B.为90°C.与构件尺寸有关2.铰链四杆机构中若最短杆和最长杆长度之和大于其他两杆长度之和时,则机构中 B ;A.一定有曲柄存在B. 一定无曲柄存在C. 是否有曲柄存在还要看机架是哪一个构件3.曲柄摇杆机构 B 存在急回特性;A . 一定 B. 不一定 C. 一定不4.平面四杆机构所含移动副的个数最多为 B ;A. 一个B. 两个C. 基圆半径太小5.四杆机构的急回特性是针对主动件作 A 而言的;A.等速转动B. 等速移动C.变速转动或变速移动6.对于双摇杆机构,最短构件与最长构件长度之和 B 大于其它两构件长度之和;A . 一定 B. 不一定 C. 一定不7.如果铰链四杆运动链中有两个构件长度相等且均为最短,若另外两个构件长度也相等,则当两最短构件相邻时,有 B 整转副;A. 两个B.三个C. 四个8.平行四杆机构工作时,其传动角 A ;A . 是变化值 B. 始终保持90度 C.始终是0度9.一曲柄摇杆机构,若改为以曲柄为机架,则将演化为 A ;A．双曲柄机构 B．曲柄摇杆机构 C．双摇杆机构10.曲柄摇杆机构中,当曲柄为主动件时,最小传动角出现在 A 位置;A．曲柄与机架共线 B．摇杆与机架共线 C．曲柄与连杆共线11.设计连杆机构时,为了具有良好的传动条件,应使 A ;A.传动角大一些,压力角小一些B.传动角和压力角都小一些C.传动角和压力角都大一些12.平面连杆机构的行程速比系数K值的可能取值范围是 A ;A．1≤K≤3 B．1≤K≤2 C．0≤K≤113.铰链四杆机构中有两个构件长度相等且最短,其余构件长度不同,若取一个最短构件作机架,则得到 C 机构;A 曲柄摇杆B 双曲柄C 双摇杆14.对心曲柄滑块机构以曲柄为原动件时,其最大传动角为 A ;m axA 90°B 45°C 30°15.下面那种情况存在死点 C ;A 曲柄摇杆机构,曲柄主动B 曲柄滑块机构,曲柄主动C 导杆机构,导杆主动16.要将一个曲柄摇杆机构转化成双摇杆机构,可以用机架转换法将C ;A 原机构的曲柄作为机架B 原机构的连杆作为机架C 原机构的摇杆作为机架17.在铰链四杆机构中,当满足“最短杆长度+最长杆长度≤其余两杆长度之和”时,以 A 机架,该机构为双摇杆机构;A 最短杆的对边B 最短杆C 最短杆的邻边18.无急回特性的平面连杆机构中,行程速比系数 B ;A K1B K=1C K119.在下列机构中,不会出现死点的机构是 A 机构;A 导杆从动机构B 曲柄从动摇杆C 曲柄从动滑块机构第9章凸轮机构及其设计一、正误判断题：在括号内正确的画“√”,错误的画“×”1.直动平底从动件盘形凸轮机构工作中,其压力角始终不变;√2.当凸轮机构的压力角的最大值超过许用值时,就必然出现自锁现象;×3.滚子从动件盘形凸轮机构中,基圆半径和压力角应在凸轮的实际廓线上来度量;×4.在直动从动件盘形凸轮机构中进行合理的偏置,是为了同时减小推程压力角和回程压力角; ×5.凸轮机构中,滚子从动件使用最多,因为它是三种从动件中的最基本形式; ×6.在凸轮理论廓线一定的条件下,从动件上的滚子半径越大,则凸轮机构的压力角越小; ×7.凸轮机构中,当推杆在推程按二次多项式运动规律运动时,在推程的起始点、中点及终止点存在刚性冲击;×8.凸轮机构中,在其他条件不变的情况下,基圆越大,凸轮机构的传力性能越好;√9.凸轮机构的从动件采用等速运动规律时可避免刚性冲击; ×10.在滚子推杆盘形凸轮机构中,凸轮的基圆半径应在凸轮的理论廓线上来度量; √11.凸轮机构的基圆越大则传力性能越好; √12.从动件按等加速等减速运动规律运动,是指从动件在推程中按等加速运动,而在回程中则按等减速运动,且它们的绝对值相等;×13.滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线;因此其实际轮廓上各点的向径就等于理论轮廓上各点的向径减去滚子半径;×二、填空题1.在推杆常用的运动规律中, 一次多项式运动规律会产生刚性冲击;2.由速度有限值的突变引起的冲击称为刚性冲击;3.增大基圆半径,凸轮廓线曲率半径增大 ;4.在推杆常用的多项式运动规律中, 五次多项式运动规律既不会产生柔性冲击,也不会产生刚性冲击;5.由加速度有限值的突变引起的冲击称为柔性冲击;6.减小基圆半径,凸轮机构的压力角增大;7.在推杆常用的运动规律中, 一次多项式运动规律会产生刚性冲击;8.按凸轮形状的不同,凸轮机构可分为盘形凸轮、移动凸轮和圆柱凸轮;三、选择题1.直动平底从动件盘形凸轮机构的压力角 B ;A.永远等于0度B.等于常数C.随凸轮转角而变化2.设计一直动从动件盘形凸轮,当凸轮转速及从动件运动规律V=VS不变时,若最大压力角由40度减小到20度时,则凸轮尺寸会 A ;A.增大B.减小C.不变3.对于转速较高的凸轮机构,为了减小冲击和振动,从动件运动规律最好采用C 运动规律;A.等速B.等加速等减速C.正弦加速度4.当凸轮基圆半径相同时,采用适当的偏置式从动件可以 A 凸轮机构推程的压力角A.减小B.增加C.保持原来5.凸轮机构中从动件作等加速等减速运动时将产生 B 冲击;A .刚性 B.柔性 C.无刚性也无柔性6.设计一直动从动件盘形凸轮,当凸轮转速及从动件运动规律V=VS不变时,若最大压力角由40度减小到20度时,则凸轮尺寸会 A ;A.增大B.减小C.不变7.若从动件的运动规律选择为等速运动规律、等加速等减速运动规律、简谐运动规律或正弦加速度运动规律,当把凸轮转速提高一倍时,从动件的速度是原来的 B 倍;A. 1B. 2C. 48.在设计滚子推杆盘形凸轮机构时,轮廓曲线出现尖顶是因为滚子半径 B该位置理论廓线的曲率半径;A．小于； B．等于 C．大于9.凸轮机构中推杆的运动规律决定于 A ;A．凸轮的轮廓形状 B．推杆的形状 C．凸轮的材料10.在设计滚子推杆盘形凸轮机构时,为防止凸轮的工作廓线出现变尖或失真现象,滚子半径应 B 凸轮的理论廓线外凸部分的最小曲率半径;A．大于； B．小于 C．等于11.在偏置直动尖顶推杆盘形凸轮机构中,基圆的大小会影响 A ;A．凸轮机构的压力角 B．推杆的位移 C．推杆的速度12.下列平面四杆机构中,一定无急回特性的机构是 A ;A 平行四边形机构B 曲柄摇杆机构C 偏置曲柄滑块机构13.尖顶从动件凸轮机构中,基圆的大小会影响 C ;A 从动件的位移B 凸轮的速度C 凸轮机构的压力角14.设计滚子从动件盘形凸轮轮廓曲线时,若将滚子半径加大,那么凸轮轮廓曲线上各点曲率半径 B ;A 变大B 变小C 不变15.当凸轮基圆半径相同时,采用适当的偏置式从动件可以 A 凸轮机构推程的压力角;A 减小B 增加C 保持原来16.在凸轮机构中,从动件的 A 运动规律存在刚性冲击;A 等速B 等加速等减速C 正弦加速度17.在凸轮机构中,若增大凸轮机构的推程压力角,则该凸轮机构的凸轮基圆半径将 B ;A 增大B 减小C 不变第10章齿轮机构及其设计一、正误判断题：在括号内正确的画“√”,错误的画“×”1.一对直齿圆柱齿轮啮合传动,模数越大,重合度也越大;×2.一对渐开线直齿圆柱齿轮的正确啮合条件是基圆齿距相等;√3.对于单个齿轮来说,节圆半径就等于分度圆半径;×4.根据渐开线性质,基圆之内没有渐开线,所以渐开线齿轮的齿根圆必须设计的比基圆大些;×5.一对外啮合的直齿圆柱标准齿轮,小轮的齿根厚度比大轮的齿根厚度大;×6.一对能正确啮合传动的渐开线直齿圆柱齿轮,其啮合角一定为20度;×7.渐开线直齿圆柱齿轮同一基圆的两同向渐开线为等距线; √8.一个渐开线圆柱外齿轮,当基圆大于齿根圆时,基圆以内部分的齿廓曲线,都不是渐开线;√9.一个渐开线圆柱外齿轮,当基圆大于齿根圆时,基圆以内部分的齿廓曲线仍是渐开线;×10.一对外啮合斜齿圆柱齿轮正确啮合的条件是两斜齿圆柱齿轮的端面模数和压力角分别相等,螺旋角大小相等,旋向相同;×11.因为基圆内没有渐开线,所以齿轮齿根圆必须大于基圆;×12.一对渐开线直齿圆柱齿轮刚好连续传动的重合度等于1;√13.渐开线直齿圆柱齿轮的分度圆与节圆相等;×14.斜齿圆柱齿轮在端面上的齿廓是标准渐开线齿廓;×15.当加工负变位齿轮时,刀具应向远离轮坯中心的方向移动;×二、填空题1.基圆的大小决定了渐开线的形状;2.齿轮变位不仅可以消除根切 ,而且可以改变齿轮传动的中心距 ;3.斜断轮传动的主要缺点是有轴向力,可采用人字齿轮来克服这一缺点;4.蜗杆传动用于交错两轴之间的运动和动力的传递;5.负变位直齿圆柱齿轮与标准直齿轮相比,其齿厚将会减小 ;6.圆锥齿轮用来传递相交两轴之间的运动和动力的传递;7.重合度大于1是齿轮的连续传动条件;8.渐开线标准直齿圆柱齿轮传动的正确啮合条件是两齿轮的模数和压力角分别相等 ;9.用范成法加工齿轮,当刀具齿顶线超过啮合极限点时,将会发生根切现象;10.渐开线直齿圆柱外齿轮齿廓上各点的压力角是不同的,它在基圆圆上的压力角为零,在分度圆上的压力角则取为标准值;11.蜗杆传动的中间平面是指通过蜗杆轴线并垂直于蜗轮轴线的平面;12.直齿圆柱齿轮机构的重合度愈大,表明同时参与啮合的轮齿对数愈多 ,传动愈平稳 ;13.正变位直齿圆柱齿轮与标准直齿圆柱齿轮相比,两者在分度圆上的压力角大小_相_等、模数m大小_ 相__等、分度圆大小不变;14.双头蜗杆每分钟240转,蜗轮齿数为80;则蜗轮每分钟 6 转;15.标准直齿圆柱齿轮的模数为2mm,齿数为20,则齿距等于 6.28 mm;16.渐开线齿廓在基圆上的曲率半径等于 0 ,渐开线齿条齿廓上任意一点的曲率半径等于 ;17.一对渐开线标准齿轮非标准安装时,节圆与分度圆不重合,分度圆的大小取决于模数和齿数 ;三、选择题1.渐开线直齿圆柱外齿轮顶圆压力角 A 分度圆压力角;A.大于B.小于C.等于2.一对渐开线直齿圆柱齿轮的啮合线切于 C ;A. 两分度圆B.两节圆C.两基圆3.一对渐开线标准齿轮在标准安装情况下,两齿轮分度圆的相对位置应该是 B ;A.相交的B.相切的C.分离的4.已知一渐开线标准直齿圆柱齿轮,齿数25,齿顶高系数为1,顶圆直径135mm, 则其模数大小应为 C ;A.2 mmB.4 mmC.5 mm5.为保证一对渐开线齿轮可靠地连续定传动比传动,应使实际啮合线长度A 基节;A.大于B.等于C.小于6.渐开线齿轮齿条啮合时,其齿条相对齿轮作远离圆心的平移时,其啮合角B ;A .加大 B.不变 C.减小7.一对渐开线直齿圆柱齿轮传动,其啮合角与节圆压力角C ;A ．可能相等可能不相等B ．一定不相等C ．一定相等8. 一对渐开线标准齿轮在标准安装情况下,两齿轮分度圆的相对位置应该是B ;A ．相交的B ．相切的C ．分离的9. 负变位齿轮分度圆上的齿距应是 C πm;A ．大于B ．小于C ．等于10.渐开线齿轮的齿廓离基圆越远,渐开线压力角就 A ;A 越大B 越小C 趋 近 于 2011.当一对渐开线齿轮切制成后,即使两轮的中心距稍有变化,其角速度比仍保持不变,原因是 B ;A 节圆半径不变B 基圆半径不变C 啮合角不变12.渐开线标准直齿圆柱外齿轮的齿数增加,齿顶圆压力角将 C ;A 不变B 增大C 减小13.满足正确啮合条件的一对直齿圆柱齿轮,其齿形 B 相同;A 一定B 不一定C 一定不14.标准蜗杆传动的中心距a 为 B ; A 2)(21z z m + B 2)(2z q m + C 221a a d d + 15.用齿条形刀具范成法加工标准齿轮时,齿轮产生根切的原因是 A ;A 齿轮齿数太少B 齿条刀齿数太少C 齿轮齿全高太长16.斜齿轮传动比直齿轮传动平稳,是因为 B ;A 斜齿轮有轴向力存在B 斜齿轮是逐渐进入和退出啮合的C 斜齿轮有法面模数17.变位齿轮在分度圆上的压力角 B 标准齿轮在分度圆上的压力角;A 小于B 等于C 大于第11章齿轮系及其设计一、正误判断题：在括号内正确的画“√”,错误的画“×”;1. 周转轮系中,自由度为2的轮系是行星轮系 ; ×二、填空题1.行星轮条中必须有一个中心轮是固定不动的;2.差动轮系的自由度为2;3.实现两轴间的多种速比传动,用定轴轮系是较方便的;三、选择题1．周转轮系中的差动轮系自由度为 C ;A．3 B．1 C．22．标准齿轮传动的实际中心距稍微大于标准中心距时,其传动比 B ;A．增大 B．不变 C．减小。

机械原理习题集文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]二．综合题1．根据图示机构，画出去掉了虚约束和局部自由度的等效机构运动简图，并计算机构的自由度。

设标有箭头者为原动件，试判断该机构的运动是否确定，为什么2．计算图示机构的自由度。

如有复合铰链、局部自由度、虚约束，请指明所在之处。

（a）（b）3．计算图示各机构的自由度。

（a）（b）（c）（d）（e）（f）4．计算机构的自由度，并进行机构的结构分析，将其基本杆组拆分出来，指出各个基本杆组的级别以及机构的级别。

（a）（b）（c）（d）5．计算机构的自由度，并分析组成此机构的基本杆组。

如果在该机构中改选FG为原动件，试问组成此机构的基本杆组是否发生变化。

6．试验算图示机构的运动是否确定。

如机构运动不确定请提出其具有确定运动的修改方案。

（a）（b）第三章平面机构的运动分析一、综合题P直接在图上标出）。

1、试求图示各机构在图示位置时全部瞬心的位置（用符号ij2、已知图示机构的输入角速度1,试用瞬心法求机构的输出速度3。

要求画出相应的瞬心，写出3的表达式，并标明方向。

3、在图示的齿轮--连杆组合机构中，试用瞬心法求齿轮1与3的传动比ω1/ω2。

4、在图示的四杆机构中，AB l =60mm, CD l =90mm, AD l =BC l =120mm, 2ω=10rad/s ，试用瞬心法求：（1）当ϕ=165°时，点C 的速度c v ；（2）当ϕ=165°时，构件3的BC 线上速度最小的一点E 的位置及其速度的大小； （3）当0cv =时，ϕ角之值（有两个解）。

5、如图为一速度多边形，请标出矢量AB v 、BC v 、CA v 及矢量A v 、B v 、C v 的方向6、已知图示机构各构件的尺寸，构件1以匀角速度ω1转动，机构在图示位置时的速度和加速度多边形如图b)、c) 所示。

（1）分别写出其速度与加速度的矢量方程，并分析每个矢量的方向与大小，（2）试在图b)、c) 上分别标出各顶点的符号，以及各边所代表的速度或加速度及其指向。

第七版机械原理复习题 第2章 机构的结构分析一、填空题8.两构件之间以线接触所组成的平面运动副称为高副，它产生一个约束，而保留了两个自由度。

10.机构具有确定的相对运动条件是原动件数等于机构的自由度。

11.在平面机构中若引入一个高副将引入1个约束，而引入一个低副将引入2个约束，构件数、约束数与机构自由度的关系是F=3n-2pl-ph 。

12.平面运动副的最大约束数为2，最小约束数为1。

13.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为2，至少为1。

14.计算机机构自由度的目的是判断该机构运动的可能性（能否运动〕及在什么条件下才具有确定的运动，即确定应具有的原动件数。

15.在平面机构中，具有两个约束的运动副是低副，具有一个约束的运动副是高副。

三、选择题3.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 B 。

(A)0; (B)1; (C)24.原动件的自由度应为B 。

(A)-1; (B)+1; (C)05.基本杆组的自由度应为 C 。

(A)-1; (B)+1; (C)0。

7.在机构中原动件数目B 机构自由度时，该机构具有确定的运动。

(A)小于 (B)等于 (C)大于。

9.构件运动确定的条件是C 。

(A)自由度大于1； (B)自由度大于零； (C)自由度等于原动件数。

七、计算题1.计算图示机构的自由度，若有复合铰链、局部自由度或虚约束，需明确指出。

1.解E 为复合铰链。

F n p p =--=⨯-⨯=33921312L H6.试求图示机构的自由度（如有复合铰链、局部自由度、虚约束，需指明所在之处）。

图中凸轮为定径凸轮。

ABCDEF虚约束在滚子和E 处，应去掉滚子C 和E ，局部自由度在滚子B 处。

n =4，p L =5，p H =1，F =⨯-⨯-=342511 7.试求图示机构的自由度。

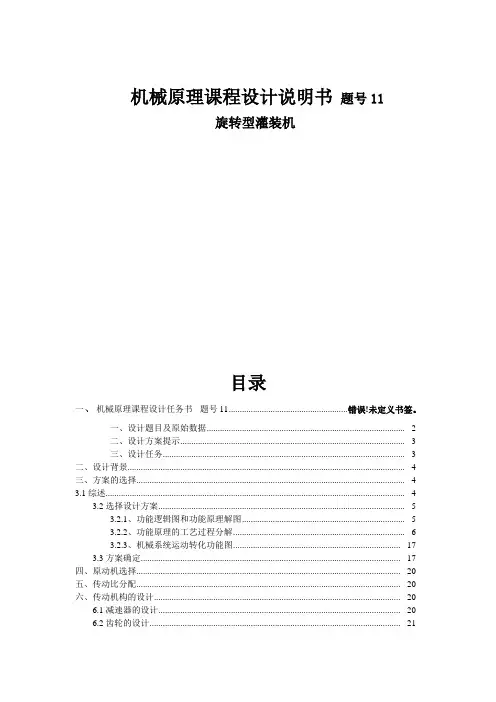

机械原理课程设计说明书题号11旋转型灌装机目录一、机械原理课程设计任务书题号11 ................................................... 错误！未定义书签。

一、设计题目及原始数据.......................................................................................... - 2 -二、设计方案提示...................................................................................................... - 3 -三、设计任务.............................................................................................................. - 3 -二、设计背景.............................................................................................................................. - 4 -三、方案的选择.......................................................................................................................... - 4 -3.1综述........................................................................................................................................ - 4 -3.2选择设计方案................................................................................................................ - 5 -3.2.1、功能逻辑图和功能原理解图.......................................................................... - 5 -3.2.2、功能原理的工艺过程分解.............................................................................. - 6 -3.2.3、机械系统运动转化功能图............................................................................ - 17 -3.3方案确定...................................................................................................................... - 17 -四、原动机选择........................................................................................................................ - 20 -五、传动比分配........................................................................................................................ - 20 -六、传动机构的设计................................................................................................................ - 20 -6.1减速器的设计.............................................................................................................. - 20 -6.2齿轮的设计.................................................................................................................. - 21 -七、机械运动循环图 ................................................................................................................ - 24 - 八、机构设计 ............................................................................................................................ - 24 -8.1、凸轮设计计算及校核 ............................................................................................... - 24 - 8.2、槽轮尺寸设计与分析 ............................................................................................... - 27 - 九、整体评价 ............................................................................................................................ - 31 - 十、Pro/e 建模分析 .................................................................................................................. - 31 - 十一、 设计小结 ...................................................................................................................... - 35 - 十二、参考文献 ........................................................................................................................ - 36 -旋转型灌装机一、设计题目及原始数据设计旋转型灌装机。

第11章齿轮系及其设计11.1复习笔记一、齿轮系及其分类1．定义由一系列的齿轮所组成的齿轮传动系统称为齿轮系，简称轮系。

2．分类根据轮系运转时各个齿轮的轴线相对于机架的位置是否固定，将轮系分为三大类：（1）定轴轮系运转时各个齿轮的轴线相对于机架的位置都是固定的轮系称为定轴轮系。

（2）周转轮系①定义如图11-1-1所示，运转时至少有一个齿轮轴线的位置不固定，而是绕着其他齿轮的固定轴线回转的轮系称为周转轮系。

图11-1-1周转轮系②基本构件在周转轮系中，一般都以太阳轮和行星架作为输入和输出构件，称为周转轮系的基本构件。

a．太阳轮轮系中绕固定轴回转的齿轮称为太阳轮。

如图11-1-1中齿轮l和内齿轮3都围绕着固定轴线OO回转，则齿轮1和内齿轮3为太阳轮；b．行星轮不仅绕自身轴线作自转，还随着行星架一起绕固定轴线做公转的齿轮称为行星轮。

如图11-1-1中齿轮2，其中构件H为行星架，又称转臂或系杆。

③分类a．根据其自由度的数目分类第一，差动轮系自由度为2的周转轮系称为差动轮系；第二，行星轮系自由度为1的周转轮系称为行星轮系。

b．根据基本构件的不同分类若轮系中的太阳轮以K表示，行星架以H表示，则如图11-1-1所示的轮系称为2K-H 型周转轮系。

（3）复合轮系既包含定轴轮系部分，又包含周转轮系部分，或者是由几部分周转轮系组成的轮系称为复合轮系。

二、定轴轮系的传动比1．轮系传动比的定义轮系的传动比是指轮系中首、末两构件的角速度之比。

2．传动比计算（1）定轴轮系的传动比等于组成该轮系的各对啮合齿轮传动比的连乘积；（2）传动比又等于各对啮合齿轮中所有从动轮齿数的连乘积与所有主动轮齿数的连乘积之比，即：定轴轮系的传动比＝所有从动轮齿数的连乘积/所有主动轮齿数的连乘积3．首、末轮转向关系的确定（1）转向的确定①齿轮的转向可用箭头表示，箭头方向表示齿轮可见侧的圆周速度的方向；②标志一对啮合传动的齿轮转向的箭头为同时指向节点或同时背离节点；③当首、末两轮的轴线彼此平行时，两轮的转向不是相同就是相反；当两者的转向相同时，规定其传动比为“＋”，反之为“－”；④若首、末两轮的轴线不平行，其间的转向关系只能在图上用箭头来表示。

机械原理试题库及答案一、选择题1. 机械运动的基本形式包括：A. 平移运动B. 旋转运动C. 平面运动D. 所有选项都是答案：D2. 机械效率是指：A. 机械输出功率与输入功率之比B. 机械输入功率与输出功率之比C. 机械输出功率与机械重量之比D. 机械重量与输入功率之比答案：A3. 以下哪个不是机械运动的约束条件：A. 几何约束B. 力的约束C. 速度约束D. 材料约束答案：D二、填空题4. 在机械原理中，_________是指机械系统中各部件之间相互联系和作用的规律。

答案：运动学5. 机械设计时，为了提高机械的_________，通常需要考虑减少摩擦力。

答案：效率6. 机构的运动分析通常包括_________分析和_________分析。

答案：运动学；动力学三、简答题7. 简述机械原理中平面四杆机构的基本类型及其特点。

答案：平面四杆机构的基本类型包括双曲柄机构、曲柄摇杆机构、双摇杆机构和曲柄滑块机构。

双曲柄机构具有两个曲柄，运动平稳，但结构复杂；曲柄摇杆机构有一个曲柄和一个摇杆，可以实现直线运动和圆周运动的转换；双摇杆机构没有曲柄，运动较为复杂，但结构简单；曲柄滑块机构可以实现曲柄的旋转运动转换为滑块的直线运动。

8. 机械原理中，如何通过齿轮传动实现减速？答案：通过齿轮传动实现减速，通常采用小齿轮与大齿轮的啮合。

小齿轮的转速高，大齿轮的转速低，通过这种方式，输入轴的高速旋转可以转换为输出轴的低速旋转，从而实现减速。

四、计算题9. 已知一机械系统，输入功率为10千瓦，输出功率为8千瓦，求该系统的机械效率。

答案：机械效率 = 输出功率 / 输入功率 = 8千瓦 / 10千瓦 =0.8，即80%。

10. 设计一个平面四杆机构，要求机构的最短行程为0.2米，最长行程为0.6米，求机构中最短杆的长度。

答案：假设最短杆的长度为L，最长杆的长度为2L（根据四杆机构的几何关系），则最短行程时，最短杆与最长杆的和等于最短杆与最长杆的差，即L + 2L = 0.2米 + 0.6米，解得L = 0.4米。
