iBoo炉温测试仪的分析软件基本功能

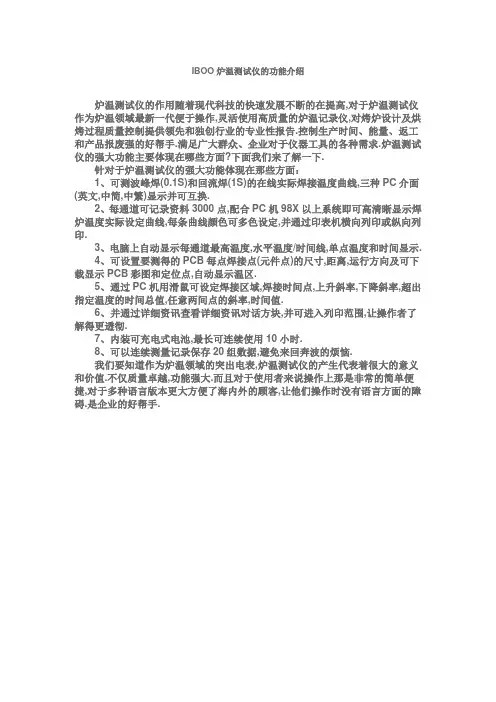

IBOO炉温测试仪的功能介绍
炉温测试仪的作用随着现代科技的快速发展不断的在提高,对于炉温测试仪作为炉温领域最新一代便于操作,灵活使用高质量的炉温记录仪,对烤炉设计及烘烤过程质量控制提供领先和独创行业的专业性报告.控制生产时间、能量、返工和产品报废强的好帮手.满足广大群众、企业对于仪器工具的各种需求.炉温测试仪的强大功能主要体现在哪些方面?下面我们来了解一下.
针对于炉温测试仪的强大功能体现在那些方面：
1、可测波峰焊(0.1S)和回流焊(1S)的在线实际焊接温度曲线,三种PC介面(英文,中简,中繁)显示并可互换.
2、每通道可记录资料3000点,配合PC机98X以上系统即可高清晰显示焊炉温度实际设定曲线,每条曲线颜色可多色设定,并通过印表机横向列印或纵向列印.
3、电脑上自动显示每通道最高温度,水平温度/时间线,单点温度和时间显示.
4、可设置要测得的PCB每点焊接点(元件点)的尺寸,距离,运行方向及可下载显示PCB彩图和定位点,自动显示温区.
5、通过PC机用滑鼠可设定焊接区域,焊接时间点,上升斜率,下降斜率,超出指定温度的时间总值,任意两间点的斜率,时间值.
6、并通过详细资讯查看详细资讯对话方块,并可进入列印范围,让操作者了解得更透彻.
7、内装可充电式电池,最长可连续使用10小时.
8、可以连续测量记录保存20组数据,避免来回奔波的烦恼.
我们要知道作为炉温领域的突出电表,炉温测试仪的产生代表着很大的意义和价值.不仅质量卓越,功能强大.而且对于使用者来说操作上那是非常的简单便捷,对于多种语言版本更大方便了海内外的顾客,让他们操作时没有语言方面的障碍.是企业的好帮手.。

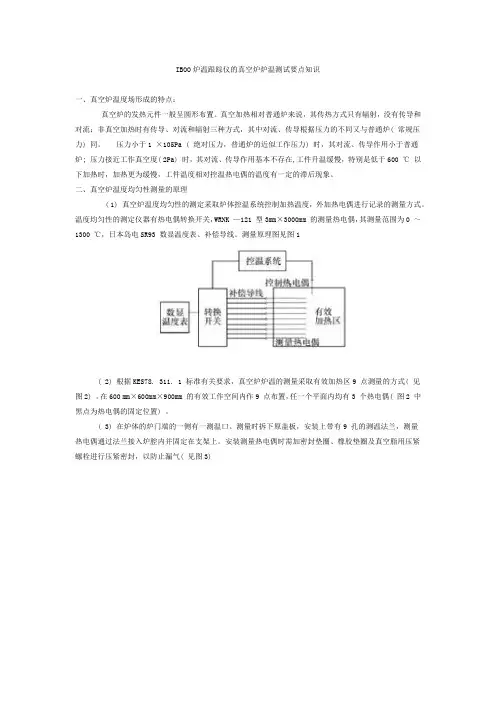

IBOO炉温跟踪仪的真空炉炉温测试要点知识一、真空炉温度场形成的特点：真空炉的发热元件一般呈圆形布置。

真空加热相对普通炉来说，其传热方式只有辐射，没有传导和对流；非真空加热时有传导、对流和辐射三种方式，其中对流、传导根据压力的不同又与普通炉( 常规压力) 同。

压力小于1 ×105Pa ( 绝对压力，普通炉的近似工作压力) 时，其对流、传导作用小于普通炉; 压力接近工作真空度( 2Pa) 时，其对流、传导作用基本不存在,工件升温缓慢，特别是低于600 ℃以下加热时，加热更为缓慢，工件温度相对控温热电偶的温度有一定的滞后现象。

二、真空炉温度均匀性测量的原理( 1) 真空炉温度均匀性的测定采取炉体控温系统控制加热温度，外加热电偶进行记录的测量方式。

温度均匀性的测定仪器有热电偶转换开关，WRNK —121 型3mm×3000mm 的测量热电偶，其测量范围为0 ～1300 ℃，日本岛电SR93 数显温度表、补偿导线。

测量原理图见图1( 2) 根据KES78. 311. 1 标准有关要求，真空炉炉温的测量采取有效加热区9 点测量的方式( 见图2) 。

在600 mm×600mm×900mm 的有效工作空间内作9 点布置，任一个平面内均有3 个热电偶( 图2 中黑点为热电偶的固定位置) 。

( 3) 在炉体的炉门端的一侧有一测温口。

测量时拆下原盖板，安装上带有9 孔的测温法兰，测量热电偶通过法兰接入炉腔内并固定在支架上。

安装测量热电偶时需加密封垫圈、橡胶垫圈及真空脂用压紧螺栓进行压紧密封，以防止漏气( 见图3)三、真空炉温度均匀性的测量过程1. 准备工作将测量热电偶及控温热电偶按GB/ J351 —1996 《中华人民共和国国家计量鉴定规程》中相关规定进行检测，检测合格方能进行炉温均匀性测定。

自炉体拆下测温孔的盖板，将9 根经过检测合格的热电偶依次穿上密封垫圈、橡胶垫圈，自法兰孔中引入炉腔内，并依次按图1 位置固定在位于炉门口支撑架上，支撑架的尺寸为有效加热尺寸。

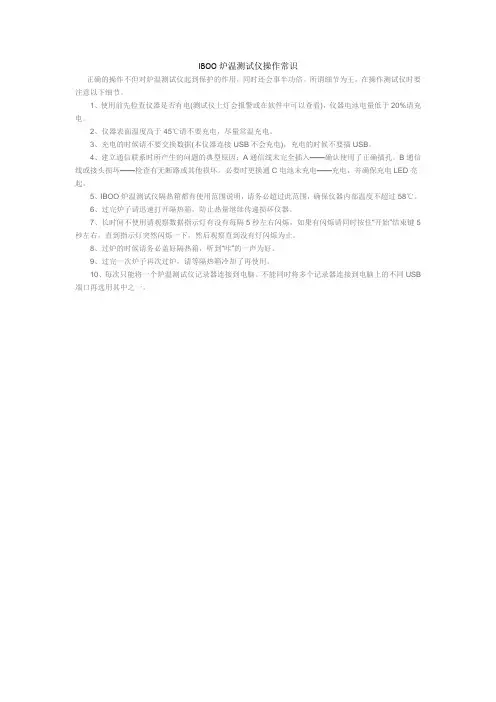

IBOO炉温测试仪操作常识
正确的操作不但对炉温测试仪起到保护的作用，同时还会事半功倍。

所谓细节为王，在操作测试仪时要注意以下细节。

1、使用前先检查仪器是否有电(测试仪上灯会报警或在软件中可以查看)，仪器电池电量低于20%请充电。

2、仪器表面温度高于45℃请不要充电，尽量常温充电。

3、充电的时候请不要交换数据(本仪器连接USB不会充电)，充电的时候不要插USB。

4、建立通信联系时所产生的问题的典型原因：A通信线未完全插入——确认使用了正确插孔。

B通信线或接头损坏——检查有无断路或其他损坏。

必要时更换通C电池未充电——充电，并确保充电LED亮起。

5、IBOO炉温测试仪隔热箱都有使用范围说明，请务必超过此范围，确保仪器内部温度不超过58℃。

6、过完炉子请迅速打开隔热箱，防止热量继续传递损坏仪器。

7、长时间不使用请观察数据指示灯有没有每隔5秒左右闪烁，如果有闪烁请同时按住“开始”结束键5秒左右，直到指示灯突然闪烁一下，然后观察直到没有灯闪烁为止。

8、过炉的时候请务必盖好隔热箱，听到“咔”的一声为好。

9、过完一次炉子再次过炉，请等隔热箱冷却了再使用。

10、每次只能将一个炉温测试仪记录器连接到电脑。

不能同时将多个记录器连接到电脑上的不同USB 端口再选用其中之一。

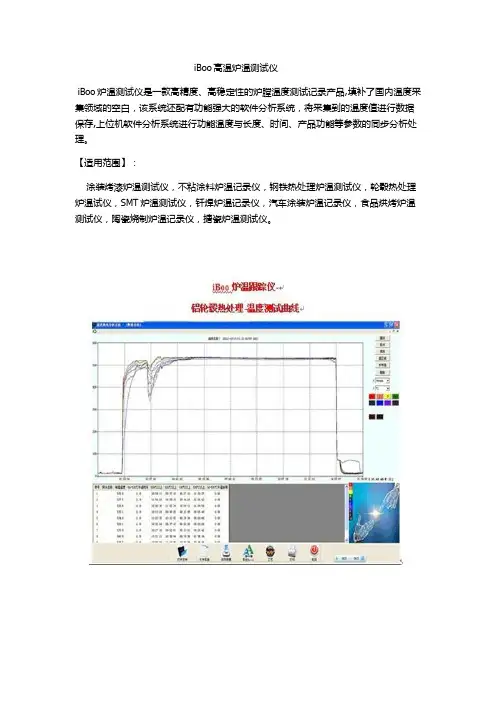

iBoo高温炉温测试仪
iBoo炉温测试仪是一款高精度、高稳定性的炉膛温度测试记录产品,填补了国内温度采集领域的空白，该系统还配有功能强大的软件分析系统，将采集到的温度值进行数据保存,上位机软件分析系统进行功能温度与长度、时间、产品功能等参数的同步分析处理。

【适用范围】：
涂装烤漆炉温测试仪，不粘涂料炉温记录仪，钢铁热处理炉温测试仪，轮毂热处理炉温试仪，SMT炉温测试仪，钎焊炉温记录仪，汽车涂装炉温记录仪，食品烘烤炉温测试仪，陶瓷烧制炉温记录仪，搪瓷炉温测试仪。

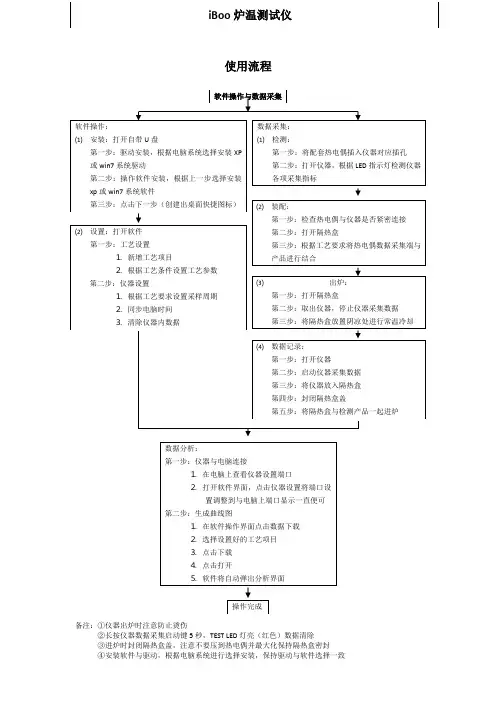

iBoo4通道炉温测试仪快速操作流程
1，在关机状态下，同时按开关机键（绿键）。

仪器显示数据为16000，表明仪器无数据，可以进行数据记录。

如果仪器显示数值不是16000，表明有数据，这时按开关机键3钟关机，在关机状态下，同时按开关机键和REC键5秒，清除数据，此时仪器显示16000即可进行测试。

2，先把热电偶和仪器相连，一定显出温度数值之后，即可进行数据记录。

这个时候按仪器的（REC）键，仪器开始数据记录。

3，将仪器本体放入隔热盒内，扣上盒扣，把热电偶的探头用高温胶带贴在工件的表面，即可进炉测试。

4，当测试完成后，把仪器拿出，要按下（REC）键，停止数据记录。

测试数据下载
1，将仪器插上数据线和电脑相连，并打开数据下载软件
2，点击数据下载下的下载数据,数据下载开始
3，数据正在下载中
4，保存数据
把数据保存到电脑的任意目录
5，点OK保存文件
6，关掉数据下载软件。

打开数据分析软件
分析软件操作
1，观看分析软件录象
2，根据实际，对实际需要功能能够操作即可
3，选择不同分析数据时，请双击数据（或单击后再点下方V号）友情提示：连续测量时请将内部吸热块冷却到环境温度；出炉后，仪仪器本体显示屏有雾气为正常物理现象，请放心使用。

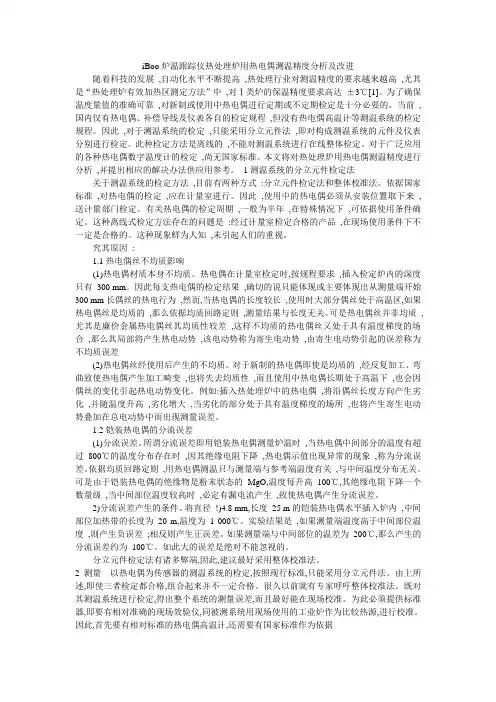

iBoo炉温跟踪仪热处理炉用热电偶测温精度分析及改进随着科技的发展,自动化水平不断提高,热处理行业对测温精度的要求越来越高,尤其是“热处理炉有效加热区测定方法”中,对Ⅰ类炉的保温精度要求高达±3℃[1]。

为了确保温度量值的准确可靠,对新制或使用中热电偶进行定期或不定期检定是十分必要的。

当前,国内仅有热电偶、补偿导线及仪表各自的检定规程,但没有热电偶高温计等测温系统的检定规程。

因此,对于测温系统的检定,只能采用分立元件法,即对构成测温系统的元件及仪表分别进行检定。

此种检定方法是离线的,不能对测温系统进行在线整体检定。

对于广泛应用的各种热电偶数字温度计的检定,尚无国家标准。

本文将对热处理炉用热电偶测温精度进行分析,并提出相应的解决办法供应用参考。

1测温系统的分立元件检定法关于测温系统的检定方法,目前有两种方式:分立元件检定法和整体校准法。

依据国家标准,对热电偶的检定,应在计量室进行。

因此,使用中的热电偶必须从安装位置取下来,送计量部门检定。

有关热电偶的检定周期,一般为半年,在特殊情况下,可依据使用条件确定。

这种离线式检定方法存在的问题是:经过计量室检定合格的产品,在现场使用条件下不一定是合格的。

这种现象鲜为人知,未引起人们的重视。

究其原因:1.1热电偶丝不均质影响(1)热电偶材质本身不均质。

热电偶在计量室检定时,按规程要求,插入检定炉内的深度只有300 mm。

因此每支热电偶的检定结果,确切的说只能体现或主要体现出从测量端开始300 mm长偶丝的热电行为,然而,当热电偶的长度较长,使用时大部分偶丝处于高温区,如果热电偶丝是均质的,那么依据均质回路定则,测量结果与长度无关。

可是热电偶丝并非均质,尤其是廉价金属热电偶丝其均质性较差,这样不均质的热电偶丝又处于具有温度梯度的场合,那么其局部将产生热电动势,该电动势称为寄生电动势,由寄生电动势引起的误差称为不均质误差(2)热电偶丝经使用后产生的不均质。

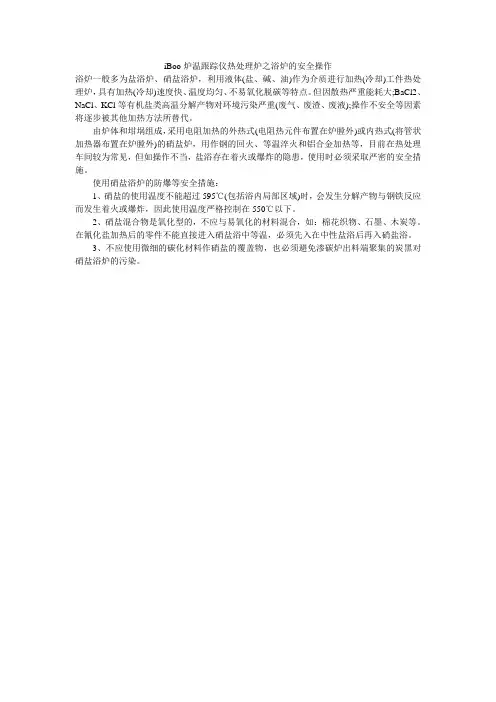

iBoo炉温跟踪仪热处理炉之浴炉的安全操作
浴炉一般多为盐浴炉、硝盐浴炉，利用液体(盐、碱、油)作为介质进行加热(冷却)工件热处理炉，具有加热(冷却)速度快、温度均匀、不易氧化脱碳等特点。

但因散热严重能耗大;BaCl2、NaCl、KCl等有机盐类高温分解产物对环境污染严重(废气、废渣、废液);操作不安全等因素将逐步被其他加热方法所替代。

由炉体和坩埚组成，采用电阻加热的外热式(电阻热元件布置在炉膛外)或内热式(将管状加热器布置在炉膛外)的硝盐炉，用作钢的回火、等温淬火和铝合金加热等，目前在热处理车间较为常见，但如操作不当，盐浴存在着火或爆炸的隐患，使用时必须采取严密的安全措施。

使用硝盐浴炉的防爆等安全措施：
1、硝盐的使用温度不能超过595℃(包括浴内局部区域)时，会发生分解产物与钢铁反应而发生着火或爆炸，因此使用温度严格控制在550℃以下。

2、硝盐混合物是氧化型的，不应与易氧化的材料混合，如：棉花织物、石墨、木炭等。

在氰化盐加热后的零件不能直接进入硝盐浴中等温，必须先入在中性盐浴后再入硝盐浴。

3、不应使用微细的碳化材料作硝盐的覆盖物，也必须避免渗碳炉出料端聚集的炭黑对硝盐浴炉的污染。

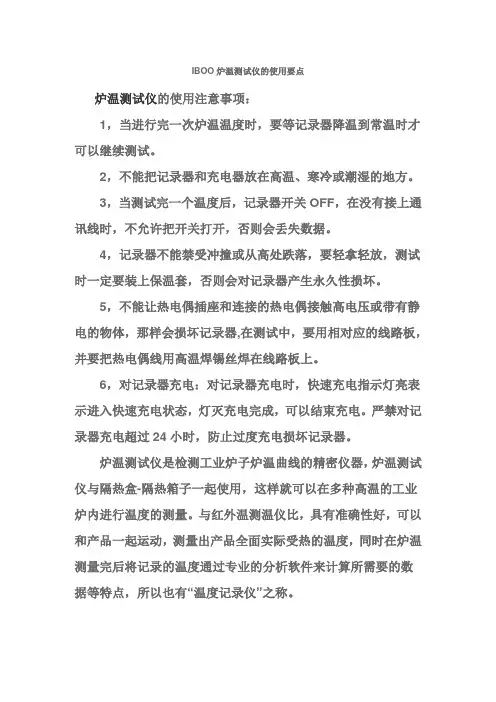

IBOO炉温测试仪的使用要点
炉温测试仪的使用注意事项：
1，当进行完一次炉温温度时，要等记录器降温到常温时才可以继续测试。

2，不能把记录器和充电器放在高温、寒冷或潮湿的地方。

3，当测试完一个温度后，记录器开关OFF，在没有接上通讯线时，不允许把开关打开，否则会丢失数据。

4，记录器不能禁受冲撞或从高处跌落，要轻拿轻放，测试时一定要装上保温套，否则会对记录器产生永久性损坏。

5，不能让热电偶插座和连接的热电偶接触高电压或带有静电的物体，那样会损坏记录器,在测试中，要用相对应的线路板，并要把热电偶线用高温焊锡丝焊在线路板上。

6，对记录器充电：对记录器充电时，快速充电指示灯亮表示进入快速充电状态，灯灭充电完成，可以结束充电。

严禁对记录器充电超过24小时，防止过度充电损坏记录器。

炉温测试仪是检测工业炉子炉温曲线的精密仪器，炉温测试仪与隔热盒-隔热箱子一起使用，这样就可以在多种高温的工业炉内进行温度的测量。

与红外温测温仪比，具有准确性好，可以和产品一起运动，测量出产品全面实际受热的温度，同时在炉温测量完后将记录的温度通过专业的分析软件来计算所需要的数
据等特点，所以也有“温度记录仪”之称。

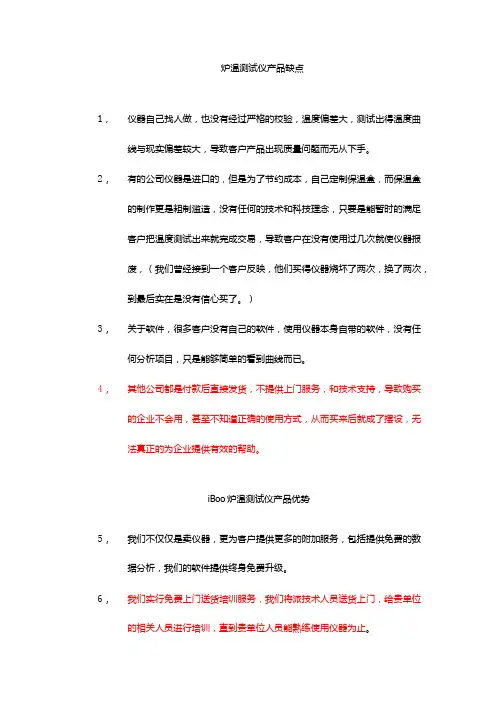

炉温测试仪产品缺点
1，仪器自己找人做，也没有经过严格的校验，温度偏差大，测试出得温度曲线与现实偏差较大，导致客户产品出现质量问题而无从下手。

2，有的公司仪器是进口的，但是为了节约成本，自己定制保温盒，而保温盒的制作更是粗制滥造，没有任何的技术和科技理念，只要是能暂时的满足
客户把温度测试出来就完成交易，导致客户在没有使用过几次就使仪器报
废，（我们曾经接到一个客户反映，他们买得仪器烧坏了两次，换了两次，到最后实在是没有信心买了。

）
3，关于软件，很多客户没有自己的软件，使用仪器本身自带的软件，没有任何分析项目，只是能够简单的看到曲线而已。

4，其他公司都是付款后直接发货，不提供上门服务，和技术支持，导致购买的企业不会用，甚至不知道正确的使用方式，从而买来后就成了摆设，无
法真正的为企业提供有效的帮助。

iBoo炉温测试仪产品优势
5，我们不仅仅是卖仪器，更为客户提供更多的附加服务，包括提供免费的数据分析，我们的软件提供终身免费升级。

6，我们实行免费上门送货培训服务，我们将派技术人员送货上门，给贵单位的相关人员进行培训，直到贵单位人员能熟练使用仪器为止。

7，我们目前拥有行业内公认的核心技术，目前在中国，高温领域（钢铁热处理1300度左右的进炉测试，只有我们拥有这项技术）。

但在某些方面我
们甚至超越了国外某些品牌，我们完全按照客户的要求来进行定制服务，
目前此项服务在中国只有我们拥有。

8，我们致力于炉温测试仪在中国普及工作而不断努力，为提升中国产品质量，减少工业能耗，尽我们一份应有的责任与义务，我们坚持不懈的为客户
提供低价高品质的产品，而不是为了卖出仪器而给客户提供劣质产品。

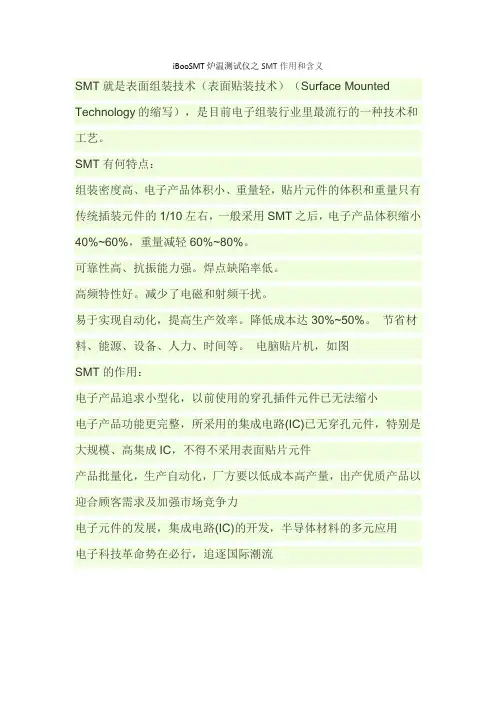

iBooSMT炉温测试仪之SMT作用和含义
SMT就是表面组装技术（表面贴装技术）（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺。

SMT有何特点：
组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。

可靠性高、抗振能力强。

焊点缺陷率低。

高频特性好。

减少了电磁和射频干扰。

易于实现自动化，提高生产效率。

降低成本达30%~50%。

节省材料、能源、设备、人力、时间等。

电脑贴片机，如图
SMT的作用：
电子产品追求小型化，以前使用的穿孔插件元件已无法缩小
电子产品功能更完整，所采用的集成电路(IC)已无穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件
产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力
电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用
电子科技革命势在必行，追逐国际潮流。

IBOO中国炉温测试仪崛起之路与应用解析随着中国工业的不断发展与成熟壮大，对于炉温测试仪的应用也越来越广泛与深入。

用户在选择购买炉温测试仪的时候应当做出怎样的最合理的选择呢？由于炉温测试仪用途广泛，技术参数众多，测试环境变化范围大；所以表达清楚应用的具体情况是必须的。

当然,炉温测试仪厂家的市场判断与行为方式各不相同,有重质不重量,其服务一般较好,除非问题实在一时难以解决.从市场营销上看,国产炉温测试仪一般以较低的价格首先启动市场大门;随着用户量的增加与市场认可度的提升,其价格体系都有逐年提高的趋势.有关进口炉温测试仪由于起步早,知名度高,其在中国的销售起初就是以盈利最大化为首要目标,由于国人对进口炉温测试仪的盲目崇拜,其销量在很长时间都处于绝对优势地位.直到最近几年,由于炉温测试仪的接触人群的增多与人们对其的日益了解,炉温测试仪的神秘面纱被一一揭开.中国人在炉温测试仪领域,盲目迷信进口货的日子一去不返了.从技术上看,进口炉温测试仪在中国基本没有真正为用户核心利益考虑,但不会让你用太长时间,不然如何收巨额维修费,又轻松持续销售呢?那么,我们在选择相关的炉温测试仪产品的时候,面对市场中众多的产品对于消费者来说感到很茫然,那么对于炉温测试仪对于国产和进口的区别是什么?首先来说说有关国产的炉温测试仪吧,针对于国产的测试仪由于起步较晚,知名度不高,起初都是以测试精度为核心目标.后来随着基本问题的解决,逐渐把精力放在了仪器美观度与软件功能完善上.目前中国炉温测试仪行业大家普遍的观点为：以IBOO炉温测试仪为代表的炉温测试仪炉温跟踪仪中国力量，以掌握核心技术，用户众多，历史悠久，口碑相传而成为国之经典和与国外炉温测试仪竞争的核心正能量。

炉温测试仪的应用领域十分广阔，大体有以下领域：1.车身涂装、内饰涂装、仪表盘涂装、保险杠涂装2.汽车电子回流焊、波峰焊接3.汽车铝合金轮、发动机机壳、活塞的热处理4.汽车铝合金轮、发动机机壳、活塞的涂装5.汽车冷凝器、汽车空凋的钎焊6.汽车齿轮箱的热处理7.汽车玻璃的退火8.塑胶uv喷涂9.钢铁热处理炉温测试仪（炉温跟踪仪）还在其他领域也有应用比如：化工原料、涂料制造、航天工业、汽车工业、船舶工业、建材行业、电器行业、IT通信的行业等.目前以IBOO炉温跟踪仪为代表的中国产品具有以下技术特点：IBOO炉温测试仪分析软件能精确地反映温度曲线的完善程度，引导操作员完成设备温度曲线调试过程，使设备温度曲线精确符合工艺制程要求，最大限度的减少错误的温度设定和避免影响产品质量的各种缺陷。

2024年初三家长座谈会发言稿尊敬的各位家长，领导和老师们，大家好！首先，感谢学校组织了这次家长座谈会，提供了一个交流和沟通的平台，我很荣幸能够在这里发言。

我是一位家长，我的孩子就读于这所学校。

在过去的一年里，我亲眼目睹了学校对我们孩子的爱心与关怀，对于这一点，我深深地感到由衷地感激。

作为家长，我们的责任不仅是给予孩子爱与关怀，还要与学校紧密合作，共同为孩子的成长和发展负责。

因此，我认为，我们家长应该更加积极地参与到学校的教育教学工作中，为孩子的未来做出更大的贡献。

首先，作为家长，我们应该重视孩子的学习情况和学业进展。

我们要密切关注孩子的学习成绩，及时了解他们的学习情况，有针对性地提供帮助和指导。

我们可以与老师保持良好的沟通，了解孩子在学校的表现和存在的问题，共同制定适合孩子的学习计划。

此外，我们也可以通过家庭作业辅导、讨论写作业的方法等方式，积极参与孩子的学习过程，帮助他们养成良好的学习习惯和方法。

其次，我们还应该关注孩子的身心健康。

在现代社会中，压力和竞争给孩子们带来了很大的困扰。

作为家长，我们要关注孩子的情绪变化、身体状况和心理健康。

我们可以建立良好的家庭氛围，提供温暖和支持，让孩子有一个舒适和安全的环境。

此外，我们还可以鼓励孩子参加一些适合他们的课外活动，培养他们的兴趣爱好，健康快乐地成长。

另外，我们也要了解并尊重孩子的个性和需求。

每个孩子都有自己独特的个性和特点，我们不能仅仅通过成绩来衡量他们的价值和能力。

我们要尊重孩子的选择和意见，给予他们自主和独立发展的空间。

我们可以通过与孩子的沟通和交流，了解他们的兴趣爱好和梦想，鼓励他们发挥自己的优势，帮助他们找到真正属于自己的人生道路。

最后，我想强调的是，家长们应该以身作则，做孩子们的良好榜样。

孩子们往往会以我们为榜样，他们会接受我们的影响和引导。

因此，我们要注重自身修养和品德修养，始终保持良好的家风和家训。

我们要树立正确的价值观，教育孩子具备高尚的道德情操和良好的行为习惯，引导他们成为有责任感、有担当、有爱心的人。

IBOO炉温测试仪的软件简介
炉温测试仪是炉温领域最新一代易于操作,使用灵活, 功能强大的炉温记录仪。

炉温测试仪系统还配有功能强大的软件分析系统,将采集到的温度数据进行保存,软件分析系统对温度与长度、时间、产品功能等参数的同步分析处理。

具体来说,炉温测试仪分析软件有以下几个特点和功能：
IBOO炉温测试仪的软件简介
炉温测试仪是炉温领域最新一代易于操作，使用灵活，功能强大的炉温记录仪。

炉温测试仪系统还配有功能强大的软件分析系统，将采集到的温度数据进行保存,软件分析系统对温度与长度、时间、产品功能等参数的同步分析处理。

具体来说，炉温测试仪分析软件有以下几个特点和功能：
炉温测试仪主要特点有下面几种：
1、温度曲线、游标、上下线曲线、特征温度线颜色自定义设置。

2、曲线任意拖动，任意倍数缩放，量程随意修改。

3、游标定义下的八通道温度值、曲线上任意两点间温度变化率和温度差显示。

4、USB接口与温度采集仪连接方便，可对其进行数据管理。

炉温测试仪主要功能体现在以下几方面：
1、不需要任何外挂设备，主机自动寄存采集数据;
2、长时间的数据存储;
3、精确的温度测量;
4、大容量flash存储器
5、Li电池供电，并有电源管理部分方便对Li电池进行充电;
6、超强的上位机功能软件，方便各种采集数据的分析整理;
7、模块内置测温元件，软件完成热电偶参比端温度补偿;
8、预留标准插口，可进行网上温度采集(需单独购买模块设计升级)。

炉温测试仪的功能参数及相关应用测试仪如何操作炉温测试仪优越的隔热性能使测试系统可以在恶劣的热环境中进行温度测绘。

和产品一起通过热处理炉，全程跟踪监测热处理炉和产品的温度，无需拖偶试验即可取得有炉温测试仪优越的隔热性能使测试系统可以在恶劣的热环境中进行温度测绘。

和产品一起通过热处理炉，全程跟踪监测热处理炉和产品的温度，无需拖偶试验即可取得有价值数据；形成的曲线分析报告能即时供应应工程师们，产品和炉子的真实温度状态，将告知您如何来优化操作。

通过均衡温度、时间和加热速率，您便可提高生产速度和产品质量，实现高效率产能。

炉温测试仪在电子、粉末涂料、油墨、汽车、塑胶、热处理、钢坯加热等浩繁行业拥有丰富的实战阅历。

仪器参数:不论是回流焊，还是波峰焊，我们的软件都有相应的针对设置仪器通道数为6、8、9、10、12、16通道（其它可依据您的需要来定制）三种启动方式更便利，按键启动，时间启动，温度启动测温范围为0℃—1370℃可以连续记录4组数据，测温完毕一次下载4组数据每次测试前，无需连接电脑设置，可在仪器上进行设置，可以直接在仪器上清除数据采样周期设置（0.05秒～16分钟），测量精度±0.5℃仪器接受USB接口进行数据下载和充电连续使用最高长达50个小时,快速充电10分钟即可使用可以应用于不同行业的测温需求体积小,存储容量大（460,000数据点）,任何意外均不会丢失数据应用范围：电子、涂装、油墨、食品、钎焊、陶瓷、冶金等行业的炉温曲线测试软件功能:软件的工艺参数完全实现组合式的，你需要的工艺可以添加显示，不用的工艺可以不显示，更加便利的用于多个行业的分析要求可以为多台炉子设定不同的工艺，也可以为多个产品设置不同的工艺，工艺条件无限制添加削减下载软件和分析软件为同一界面，使用更便利计算多区间温度上升时间与斜率自动显示各通道峰值温度，自动判定峰值温度是否在工艺要求内自主计算大于任何多个温度点以上的保持时间自动显示任何时间点的各通道温度数据（曲线截面温度）曲线上可以画出各个温区的温区线可在曲线上画出任意温度的横线可以在曲线上画出任意温度值得竖线分析界面可插入现场测试照片可以设定工艺参数，依据工艺参数来自动判定温度值是否在工艺范围内任意两点之间的时间标注，任意两点之间的斜率标注，任意时刻点的温度标注设置背景温度曲线进行多组曲线对比模拟曲线功能，工艺优化，测试日期和时间公司名称、产品名称和备注信息的输出可直接打印测试报告或输出PDF格式或者是图片格式电子档的测试报告软件清除仪器内存数据方式温度统计—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

iBoo回流焊炉温测试仪之回流焊基本原理由于电子产品PCB板不断小型化的需要，出现了片状元件，传统的焊接方法已不能适应需要。

首先在混合集成电路板组装中采用了回流焊工艺，组装焊接的元件多数为片状电容、片状电感，贴装型晶体管及二极管等。

随着SMT整个技术发展日趋完善，多种贴片元件（SMC）和贴装器件(SMD)的出现，作为贴装技术一部分的回流焊工艺技术及设备也得到相应的发展，其应用日趋广泛，几乎在所有电子产品领域都已得到应用，而回流焊技术，围绕着设备的改进也经历以下发展阶段。

这类回流焊炉依靠传送带或推板下的热源加热，通过热传导的方式加热基板上的元件，用于采用陶瓷（Al2O3）基板厚膜电路的单面组装，陶瓷基板上只有贴放在传送带上才能得到足够的热量，其结构简单，价格便宜。

我国的一些厚膜电路厂在80年代初曾引进过此类设备。

回流焊外观编辑本段红外线辐射回流焊：此类回流焊炉也多为传送带式，但传送带仅起支托、传送基板的作用，其加热方式主要依红外线热源以辐射方式加热，炉膛内的温度比前一种方式均匀，网孔较大，适于对双面组装的基板进行回流焊接加热。

这类回流焊炉可以说是回流焊炉的基本型。

在我国使用的很多，价格也比较便宜。

编辑本段红外加热风（Hot air）回流焊：这类回流焊炉是在IR炉的基础上加上热风使炉内温度更均匀，单纯使用红外辐射加热时，人们发现在同样的加热环境内，不同材料及颜色吸收热量是不同的，即（1）式中Q值是不同的，因而引起的温升ΔT也不同，例如IC等SMD的封装是黑色的酚醛或环氧，而引线是白色的金属，单纯加热时，引线的温度低于其黑色的SMD本体。

加上热风后可使温度更均匀，而克服吸热差异及阴影不良情况，IR + Hot air的回流焊炉在国际上曾使用得很普遍。

编辑本段充氮（N2）回流焊：随着组装密度的提高，精细间距（Fine pitch）组装技术的出现，产生了充氮回流焊工艺和设备，改善了回流焊的质量和成品率，已成为回流焊的发展方向。

iBoo炉温测试仪行业仪器校准的必要性分析第一篇：iBoo炉温测试仪行业仪器校准的必要性分析iBoo炉温测试仪行业仪器校准的必要性分析我们要知道对于炉温测试仪的使用对于我们的炉温领域中的相关工作是非常有帮助的,正是由于它的使用帮助我们带来了很大的便利.今天小编在这里就是为了和大家一起分析一下有关炉温测试仪在面临校准的重要性,下面我们来一起看看吧！我们要知道对于选择炉温测试仪的时候,对于一些严谨的工程师购买顶端品牌的仪,并且预期这些电子炉温测试仪的精度较高.随着使用时间加长,有些参数发生漂移,所以工程师将仪送至计量实验室进行校准.但计量实验室的真实情况如何呢？大多数计量实验室是好的、有效的.不幸的是,有些则是不合格的.有些公司选择价格最低的实验室,而不调研其资质,由工程师负责核实实验室的真实性.好的实验室非常乐意让您参观,并为其标准的溯源性而自豪.您可以拿着仪的校准手册,与实验室人员坐在一起,确认实验室拥有完成高精度校准所必需的仪.您还必须确保实验室的仪经过正确校准,具有可溯源性.大多数国家拥有自己的国家标准实验室,比如美国的国家标准与技术研究院(NIST)1.好的计量实验室会有记录证明其仪与标准链进行了正确比对,可溯源至由NIST或其它国家标准维护的主标准.对于我们在进行测试仪的内部零件(例如电压基准、输入分压、放大增益,以及失调)会随时间变化而发生漂移.好的校准方式可确保典型的小漂移不会影响测量.校准就是要发现并修正这种漂移.但有时也会有意外：仪可能会跌落或操作人员可能会滑倒以及探测较高电压.例如,数字万用表(DMM)可能会过载,从而产生较大误差.由于数字万用表的输入有保险丝或断路保护,所以有些人错误的认为这种情况不会造成其超标.然而,高电压可能会跳过输入保护装置,或者会在保护装置发挥作用之前的瞬间对电路造成破坏.当我们将仪送去校准时,我们希望计量实验室使仪恢复至校准状态.工程师还应该收到一份校准报告,其中列出仪在校准前及调节后的指标偏移.如果校准报告显示仪存在较大的校准误差,可能有必要重新执行已使用该仪完成的测试项目,进行新的测量.通过上述的内容介绍我们了解了只有让炉温测试仪的校准更精确,做到更加规范,才能保证测试的准确与人员的安全,由此可见对于炉温测试仪校准真的尤为重要.第二篇：iBoo炉温测试仪在SMT行业的指导规范iBoo炉温测试仪在SMT行业的指导规范炉温测试仪指导规范说明是需要把握的，积极了解炉温测试仪指导规范，能帮助大家正确的使用，那么炉温测试仪指导规范是什么呢?如下便是具体分析。

iBoo炉温测试仪在SMT行业的指导规范炉温测试仪指导规范说明是需要把握的，积极了解炉温测试仪指导规范，能帮助大家正确的使用，那么炉温测试仪指导规范是什么呢?如下便是具体分析。

炉温测试仪指导规范：1、目的就是为能正确的测量炉温曲线，提高产品的焊接质量;2、测试步骤，在进行选择正确的炉温测试板，符合生产线生产的产品;调整流焊炉宽度与测试板对应，具体操作参见各类型流焊炉操作指导;设置流焊炉各区温度设置流焊炉传输带传送速度一般而言，PCB过炉时，由于受热方式的缘帮，PCB四周的温度比中央的高，其本身的温度又比IC的温度高，所以就目前测温方式而言，我们一般应该选取PCB边缘的IC，PCB中央的IC以及线检反应最多问题的零件来进行测量。

焊接测试点：(1)焊接材料：必须用高温焊锡丝，不能用普通焊锡丝。

(2)焊接点：焊点应完全把热电偶的测试点裹住，而不要让它一部分曝露在外面;在保证测试点裹住的前提下应尽使焊接点小红胶固定：(1)固定点数量：少必须制作2个固定点(2)固定点位置：第一个固定点在离测试点的0。

5CM处，第二个固定点在离测试点2CM处。

高温胶带固定：(1)测试夹具上的热电偶测试线必须整齐，不能胡乱堆叠(2)最先进入流焊炉的测试点的热电偶线接头必须插在测试仪的第一个插口(3)热电偶线的插头在测试夹具上的最终引出位置的安置顺序必须与测试仪的插口顺序对应一致;(4)使测试夹具的进板方向必须与生产线的进板方向一致3.开始测温，将测温线按照顺序与炉温测试仪连接，然后放入绝缘外盒外;将PCB放进回流焊炉轨道上，按下炉温测试仪上的启动开关，开始测温;自回焊炉末端取出炉温测试仪，按下STOP键，测完毕;将炉温测试仪与RS232通讯口连接，进入软件，点选载入资料，载入完毕后，请按「结束」。

4. 观察焊锡状况：观察零件的吃锡性，是否有空焊、冷焊、未熔锡…等情形!如有发生焊接不良时，应立即追查原因。

5. 正式生產：持续观察过炉之后PCB的状况。

iBoo 炉温测试仪适用性判定标准
炉温测试仪由于各个厂家在设计时其针对性就有所差异, 这个就决定了用户选择的炉温测试仪不一定是合适自己的。

那么, 如何选择与判断什么样的炉温测试是合适自己的呢?我们提供以下基本标准:
1,数据要精确,一个数据不精确的炉温测试仪其价值几乎是没有的,通常来讲通过标准电压校准的炉温测试仪精度更高, 通过数学模型或方程式校准的炉温测试仪精度不高。

2,炉温测试仪分析软件功能够自己使用就行,而不是越多越好,功能太多的软件会给正常的使用带来障碍与困惑,同时软件故障也会呈极率增加。

3,软件在分析项目的用词上是无任何专向工艺指定性的,这个的分析有利于用户按照自己的思维与知识做出最好判断。

4,名气大的炉温测试仪,不一定是最好的炉温测试仪,更很难是你最合适的炉温测试仪。

有些炉温测试仪只是在某个领域名气很大, 他们所以的考虑点基本都在这个领域,而这个领域与您使用的领域或许没有任何关联。

IBOO炉温测试仪的应用领域
炉温测试仪的应用领域十分广泛，不过我们可以用温度范围的概念从不同角度来分析炉温测试仪的具体应用行业与工艺，从而为大家认知炉温测试仪的应用指明方向。

100度
汽车内饰件涂装、汽车仪表盘涂装、汽车保险杠涂装、汽车门拉手涂装、笔记本外壳涂装、手机外壳涂装、车灯涂装等200度
食品油炸、罐头消毒、食品消毒、药品消毒、环氧树脂固化等
300度
粉末涂装、回流焊、波峰焊、食品烘烤、电机浸漆、油漆涂装、卷钢涂装、卷铝涂装、冰箱涂装、洗衣机涂装、微波炉涂装、铝合金型材涂装、铝幕墙涂装、手机金属外壳涂装、笔记本金属外壳涂装、空调涂装、压缩机涂装、电梯涂装、汽车整车涂装、汽车门涂装、汽车轮毂涂装、汽车弹簧涂装、磁铁涂装、汽车刹车片的涂装、防盗门涂装、运动器材涂装等
500度
不粘涂料涂装、不粘锅涂装、VFD玻璃焊接、雨刮器涂装、Iron涂装等
700度
铝合金固溶、铝轮毂热处理、铝棒热处理、铝钎焊、铝搪瓷等
900度
铁搪瓷、钢铁退火、电热水器搪瓷、浴缸搪瓷、车轮热处理、钢管热处理等
1300度
板坯加热、方坯加热、圆钢坯加热、不锈钢钎焊、不锈钢热处理、搪瓷烧成等。
