浅谈高层建筑的电气设计与节能措施摘要：为了提高大型商场等现代高层建筑电气设计质量，本文结合规范和工程管经验，详细阐述了现代高层建筑电气设计的主要内容，并从设计上满足系统用电负荷安全性要求，同时提出了设计中应注意的电气节能问题。
关键词：高层建筑、电气设计、电气节能中图分类号：tu74文献标识码： a 文章编号：引言：大型商场、高层建筑电气设计质量保证是比较复杂的一个课题，同时高层建筑耗能浪费的现象也是一个迫在眉睫的问题。
作为商场的电气工程师，不应只停留在电气维护和商业装修工程现场的日常管理上，还应该主动熟悉和掌握与高层建筑电气有关的设计规范、设备选型和节能改造上。
高层建筑电气设计的主要内容负荷的计算电力负荷是供电设计的依据参数。
计算准确与否，对合理选择设备，安全可靠与经济运行，均起决定性作用。
高层建筑的电力负荷计算，基本上采用负荷密度法和需要系数法。
供电电源及电压的选择为了保证供电可靠性，现代高层建筑应有两个独立市政电源。
独立电源的设置依据供电条件确定。
两路独立电源源运行方式，原则上是两路同时供电，互为备用，且不同时停电。
另外需设应急柴油发电机组或蓄电池组，供应急照明、消防安防设备、电梯设备用电。
国内高层建筑的供电均为10kv标称电压电压等级，在高层建筑物内或附近设置10kv/380v变配电所，供建筑设备用电。
高低压变配电系统的设计高夺压配电系统：现代高层建筑多是采用两路独立的10kv电源同时供电。
一般高压采用分段，自动切换，互为备用。
母线分段数目一般为两段。
新建筑城区的10kv电源进线全采用电缆进线。
高压系统及低压干线的配电方式多采用放射式系统。
现代高层住宅居民用电部分由其用电性质决定采用封闭插接式母线。
水平干线因走线困难，多采用全塑线缆与竖井干线联接。
每层设配电小间。
层间配电箱经封闭母线插接箱取得电源。
当层数较多负荷较大时，一般按层数分区设计分区干线供电。
在超百米的高层建筑常将配电变压器设计于地下层、中间层分区供电；或将设计于地下层、顶层两端向中间供电。

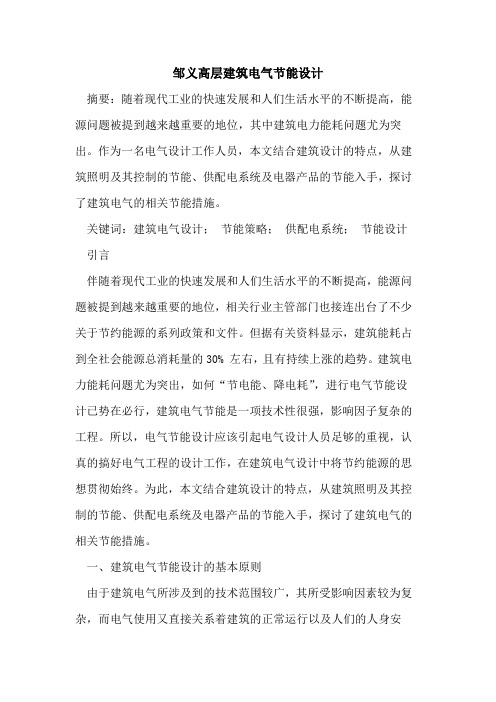

邹义高层建筑电气节能设计摘要：随着现代工业的快速发展和人们生活水平的不断提高，能源问题被提到越来越重要的地位，其中建筑电力能耗问题尤为突出。
作为一名电气设计工作人员，本文结合建筑设计的特点，从建筑照明及其控制的节能、供配电系统及电器产品的节能入手，探讨了建筑电气的相关节能措施。
关键词：建筑电气设计；节能策略；供配电系统；节能设计引言伴随着现代工业的快速发展和人们生活水平的不断提高，能源问题被提到越来越重要的地位，相关行业主管部门也接连出台了不少关于节约能源的系列政策和文件。
但据有关资料显示，建筑能耗占到全社会能源总消耗量的30% 左右，且有持续上涨的趋势。
建筑电力能耗问题尤为突出，如何“节电能、降电耗”，进行电气节能设计已势在必行，建筑电气节能是一项技术性很强，影响因子复杂的工程。
所以，电气节能设计应该引起电气设计人员足够的重视，认真的搞好电气工程的设计工作，在建筑电气设计中将节约能源的思想贯彻始终。
为此，本文结合建筑设计的特点，从建筑照明及其控制的节能、供配电系统及电器产品的节能入手，探讨了建筑电气的相关节能措施。
一、建筑电气节能设计的基本原则由于建筑电气所涉及到的技术范围较广，其所受影响因素较为复杂，而电气使用又直接关系着建筑的正常运行以及人们的人身安全。
因此在进行建筑电气节能设计中，要求电气设计人员必须具备专业的知识技能，并且能够保证认真细心负责任的态度进行节能设计，在保证不影响正常使用的情况下，实现电气节能。
一般需要遵循以下几点基本原则：首先，要满足现代建筑的使用功能，即照明的亮度、色温、显色指数等，满足室内的舒适卫生、通道畅通以及一些特殊场所电气设施的用电和特殊工艺等。
其次，要考虑建筑的实际效益，在节能与经济方面做到统筹兼顾，根据我国的基本国情考虑问题，不能因为节能而过高地增加运行成本，并采取节能措施在短时间内回收运行费用；再次，要对能耗的必要性进行分析，哪些能耗是必要的，哪些能耗是不必要的，并针对分析结果有区别地进行节能设计。
浅析高层建筑电气设计与节能【摘要】节能减排是我国目前推行的重要工作，国家已经对我国节能减排工作已经做了周密的部署，并且给各地政府、各企业下达了明确的节能目标。
建筑行业是一个高耗能行业，建筑电气作为建筑工程的有机组成部分，其节能效果对建筑总体节能建设起着至关重要的作用。
作者根据自己多年的工作经验，就建筑电气工程设计中的节能相关措施提及一些个人看法，并结合工程实例阐述了节能在设计中的体现。
【关键词】建筑电气；节能措施；电气设计1. 前言目前世界各地都存在着资源紧缺现象，我国虽然物大地博，可是人均占有量非常少，人数众多导致了是一个能源消耗大国。
在我国，节能减排是一个长期、艰巨的任务，建筑电气工程作为建筑工程行业的重要组成部分，同时关系到入住后主要的耗能产品，建筑电气工程的节能设计尤为重要。
2. 建筑电气工程设计节能注意事项1 建筑物的功能性需求建筑工程电气设计中，我们首先要满足建筑物的使用功能，如照明、空调、消防设备的使用等，在此基础上，才能进一步谈论节能措施。
1.1 照度标准的合理设定照明度的选择是电气照明设计的重要点。
照明太低，直接印象人们的视力，若是在工厂、车间还会影响产品的质量甚至引发安全事故。
太高的亮度是一种不节能的浪费。
设计中，应根据设计项目，严格应按照《建筑照度设计标准》（gb 50034-2004）选择参数、照度。
1.2 照明方式的选择在满足设计标准照度的前提下，我们为节约用电，通常选用一般照明、局部照明、混合照明三种方式。
1.3 照明设备的合理布置照明设备是电气照明设计的重要环节，被照物面上的照度与照射距离有很大关系，灯不宜装得太高，那样会增加灯具用电瓦数。
1.4 高效光源的使用灯的效率越高说明达到同一设计照度用电量越少。
作为设计工作者，我们应积极推广使用新型、绿色光源。
如发光二极管灯，led 灯被称为“绿色光源”，较白炽灯所耗的电力仅为其20%。
led灯技术的迅速发展，发光光纤得以广泛应用，现在已经在建筑物立面装饰、室内装饰等工程项目中广泛应用。
高层建筑电气设计节能措施分析【摘要】随着国内建筑业空前繁荣，高层建筑能源的消耗与资源的浪费尤为严重，据有关统计数据显示，目前我国建筑能耗约占全社会总能耗的25%，其中建筑电器约占14%，且该比例还有进一步上升的趋势。
本文阐述了现代高层建筑建筑节能的涵义，并从设计上满足系统用电负荷安全性要求，同时提出了设计中应注意的电气节能问题，以供探讨。
【关键词】高层建筑；电气设计；电气节能建筑节能是指通过公共建筑和居民建筑在规划、设计、建造和使用的过程中，严格执行建筑节能标准，采用各种节能措施和方法，以及合理利用可再生能源，切实有效的降低建筑能耗的活动，是建筑全过程能源总寿命中每一个环节节能的总和。
其实质就是在满足建筑物使用功能和人们对建筑舒适性要求的前提下，最大限度的降低建筑能源消耗，以达到节能减排、提高能源利用率的目的。
一、高层建筑电气设计（一）负荷的计算电力负荷是供电设计的依据参数。
计算准确与否，对合理选择设备，安全可靠与经济运行，均起决定性作用。
高层建筑的电力负荷计算，基本上采用负荷密度法和需要系数法。
（二）供电电源及电压的选择为了保证供电可靠性，现代高层建筑至少应有两个独立电源，具体数量应视负荷大小及当地电网条件而定。
两路独立电源运行方式，原则上是两路同时供电，互为备用。
另外，还须装设应急备用柴油发电机组，要求在15 秒钟内自动恢复供电，保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。
国内高层建筑的供电电压，都采用10kv标准电压等级。
（三）高低压配电系统的设计1.高压配电系统：现代高层建筑均是采用两路独立的10kv电源同时供电。
一般高压采用单母线分段，自动切换，互为备用。
母线分段数目，与电源进线回路数相适应。
只有当供电电源为一主一备时，才考虑采用单母线不分段的结线。
电源进线几乎全部采用电缆进线。
2. 高压系统及低压干线的配电方式基本上都采用放射式系统。
楼层配电则为混合式系统。
配电设备中的主要部分是干线。
浅谈高层建筑的电气及节能设计摘要：随着高层建筑向着自动化、节能化、信息化、智能化方向发展，给建筑电气设计也提出了更高更新的要求。
本文就高层建筑的电气设计主要内容做了初步的探讨，同时对于建筑电气中节能设计做了简要分析。
关键词：高层建筑；电气设计；节能
随着城市的不断发展与进步，高层建筑在城市建筑中的比例也在逐年递增，对高层建筑电气设计的要求也越来越高，内容也越来越多。
为了适应发展的要求，国家及地方也陆续制定出一些新的规范，并且大量采用新技术的具有高性能的，满足节能要求的，安全可靠的建筑电气产品在陆续得到开发和推广应用，各种定型产品的系列也将越来越齐全。
一、高层建筑电气设计的主要内容
传统建筑电气设计只包括供电和照明，而今天一般将其设计的内容形容为强电和弱电。
强电包括变配电、照明、防雷等，弱电包括消防、综合布线、电视等。
1．负荷的计算
电力负荷计算是供电设计的依据参数。
计算准确与否，对合理选择变压器容量、电器设备型号及系统安全可靠与经济的运行均起到决定性作用。
一般高层建筑的负荷计算采用负荷密度法和需要系数法。
2．供电电源及电压的选择
现代高层建筑的电力负荷普遍包含一、二级负荷，为了保证供电可靠性，至少应有两路独立电源。
两路独立电源运行方式，原则上为两路同时供电，互为备用。
另外，一级负荷中特别重要的负荷，除上述两路电源还须增设应急电源。
国内高层建筑的供电电压，一般采用l0kv标准电压等级，但随着城市的发展，从提高配电网的容量，降低线路上的电压损失，增大配电网的供电半径及降低线损等因素考虑，各地也陆续采用20kv电压等级，例如合肥市滨湖新区。
3．高低压配电系统的设计
3.1 高压配电系统：现代高层建筑均是采用两路独立的高压电源同时供电。
一般两路电源采用单母线分段接线，设母联开关，自动切换，互为备用。
3.2 计费方式：采用高供高计。
但在低压侧，仍装设计费电度表，采用将照明与动力分开的两部电价法。
3.3为限制低压侧的短路电流，正常时变压器解列运行，中间设联络开关。
3.4 高压系统及低压干线的配电方式基本上采用放射式，楼层配电则为混合式系统。
高层建筑的竖井多采用插接式母线槽，水平干线因走线困难，多采用全塑电缆。
3.5功率因数补偿采用低压集中自动补偿方式，在变配电所低压
侧设功率因数自动补偿装置，要求补偿后的变压器侧功率因数在0.92以上。
荧光灯就地补偿，补偿后的功率因数为0.9。
4．主要设备的选型
电器设备的选择是供配电系统设计的主要内容之一。
在选择时应根据实际工程特点，按照有关设计规范的规定，在保证供配电安全可靠的前提下，力争做到技术先进，经济合理。
4.1高压开关柜：现代高层建筑的变配电室一般设在主楼地下层，故选用具有“五防”功能的真空开关手车式高压开关柜。
4.2电力变压器：根据防火要求，主楼内不允许装设大容量的油浸电力变压器。
4.3低压配电屏：一般低压配电屏采用抽屉式，对于特别大容量的出线，则采用手车式。
5．电气照明设计
5.1光源：一般场所为荧光灯或节能型光源，有装修要求的场所视装修要求商定。
5.2照度标准：应按现行国家标准《建筑照明设计标准》
gb50034-2004执行。
5.3设备用房、楼梯间、电梯厅、电梯机房、前室等场所均设事故照明兼作普通照明，另根据消防规范设应急照明和疏散指示。
6．防雷与接地
现代高层建筑的防雷设计，一般采用避雷针和避雷带作防直击
雷的接闪器，利用建筑物结构柱子内的主筋作引下线，利用结构基础内钢筋网作接地体。
现代高层建筑都是采用钢筋混凝土剪力墙，与楼板的连接是十分可靠的，关键是做好金属管线的接地。
现代高层建筑的防雷接地、变压器中性点接地、电气设备保护接地及弱电接地等共用统一的接地装置。
接地电阻要求不大于1欧。
利用结构基础内钢筋网为自然接地体，并装设水平的人工接地体，将主要的建筑物基础连接成接地网，这样能够进一步均衡电位，提高安全性。
8．火灾自动报警及消防联动控制系统
现代高层建筑的火灾报警系统一般由感烟、感温智能型光电探测器、手动报警按钮、水流指示器和水流阀等组成。
消防控制室设在一层，内设火灾自动探测报警器、消防联动控制柜、消防广播、消防电话及消防报警装置。
关于高层建筑中消防用电的设计，涉及到其他许多专业，而且规模越大，功能越多，控制内容越广泛，设计内容也就越复杂。
9．综合布线系统
综合布线系统是将语音信号、数据信号的配线，经过统一的规范设计，综合在一套标准的配线系统上，由工作区、水平布线子系统、主干子系统、设备间、进线间及建筑群子系统组成。
10．有线电视系统
有线电视系统一般由前端设备、干线、放大器、分支分配器、
支线及用户终端等组成，有线节目源由室外城市有线电视网引来。
二、高层建筑电气设计中应注意的几个问题
1．高层建筑对于供电的可靠性要求比较，因为高层建筑内一般有消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警等消防设备及其他一、二级负。
2．在高层建筑中，照明与动力基本上不共用干线。
动力负荷多采用放射式供电，照明负荷则多采用树干式配电，与动力分开。
3．电气设备的管线和桥架应采取防火措施，电气管道井每层须用防火材料封堵。
4．采取防震措施。
如配电屏、灯具等电气设备的防震；管线的层间贯通和建筑伸缩缝与沉降缝的耐震处理等。
5．消防要求高。
因为高层建筑高度高，体量大，人员密集，设备多，建筑本身火灾隐患多，故对消防要求很高；
6．为了确保消防报警控制系统的正常运行。
系统中的广播、电话、信号总线、直流电源线及联动控制线路室外布线，应分别采用电缆布线。
同一电压等级的信号总线及联动控制线路可以采用一根电缆敷设。
7．在高层建筑的电气设计中，要把电能消耗指标作为全面技术经济分析的重要组成部分。
节电的设计方案，应根据技术先进、安全适用、经济合理、节约能源和保护环境的原则确定。
三、电气设计的节能原则
建筑电气的节能设计应坚持以下四个原则：
1．供配电系统的节能设计应根据负荷容量，供电距离及分布，用电设备特点等因素合理设计供配电系统，尽量做到系统简单，可靠，操作方便。
2．满足建筑物的功能，即满足照明的照度、色温、显色指数；满足舒适性空调的温度及新风量，也就是舒适卫生；满足特殊工艺要求。
3．考虑实际经济效益。
节能应根据国情考虑实际经济效益，不能因为注重节能而过高地消耗投资，增加运行费用。
4．节省无谓消耗的能量。
节能的着眼点，应是节省无谓消耗的能量。
首先找出哪些地方的能量消耗是与发挥建筑物功能无关的，再考虑采取什么措施节能。
节能措施贯彻实用、经济合理、技术先进的原则。
四、电气节能设计
1．照明光源采用三基色荧光灯、紧凑型节能荧光灯、节能点光源为主，根据装饰要求个别需要连续调光的会议室、多功能厅等设置少量白炽灯（100w以下）。
2．三基色荧光灯和紧凑型节能荧光灯均采用高品质电子镇流器，既提高了功率因数，又降低了能耗，功率因数应达到0.90以上。
采用的镇流器应符合该产品的国家能效标准。
3．照明功率密度值及照度标准应满足《建筑照明设计标准》
gb50034-2004要求。
4．照明控制根据功能要求可采用分组、分区、动静控制、时间控制、光敏调节照度或开关等方式。
5．用户变电所紧靠负荷中心，变压器选用难燃、低噪音、高效低功率的节能型产品。
6．变电所低压侧设置集中无功功率自动补偿装置，以使高压侧功率因数达到0.90以上；对用电量大、功率因数低的用电设备设置就地无功功率自动补偿装置，以降低无功损耗，提高电压质量，减小导线截面。
7．变电所设置计算机能量管理系统，主要配电设备设置检测和控制模块，实现变电配电能量管理，便于实时控制和监测电能运行状况，有利于优化和制定有效的节能措施。
8．大功率水泵设置变频软启动、生活泵和部分空调机组设置变频控制系统，以节约能源。
四、结束语
在整个高层建筑电气设计过程中，我们应从安全性、可靠性、经济性及节能性等方面进行综合分析，选择合理的设计方案，不断的研究探讨、总结经验，为建筑节能做出应有的贡献，达到最佳的节能效果及取得最佳的经济效益，真正做到高效、节能、舒适。
只有这样，才能进一步使节能在建筑中得到长足发展，从而缓解能源紧缺，促进可持续发展，建设节约型社会。
