锅炉安装施工方案35t

35吨锅炉炉体砌筑施工方案炉体砌筑是锅炉制造过程中非常重要的一个环节，它直接关系到锅炉的安全性能和使用寿命。

本文将以35吨锅炉炉体砌筑施工方案为例，介绍其中的关键步骤和注意事项。

一、炉体砌筑施工前的准备工作1.施工场地的准备：清理施工场地，确保平整、清洁，并根据炉体设计图纸确定施工范围。

2.配料材料准备：根据设计要求准备所需的砖块、胶泥、沙子等施工材料，并对材料进行检验，确保质量符合标准。

3.施工人员准备：组织经验丰富的炉体砌筑施工人员，并对其进行安全教育和操作培训。

二、炉体砌筑施工步骤1.安装基础构件：根据设计图纸，在砌筑前先安装好炉墙的基础构件，包括炉墙底部支撑架、炉墙底部水冷壁的支撑构架等。

2.砌筑炉墙：根据设计要求进行炉墙的砌筑，一般采用耐火砖或耐火砖与耐火浇注料结合的方式，砌筑过程中需注意砌筑质量和垂直度。

3.安装水冷壁：炉墙砌筑完毕后，安装水冷壁，保证其与炉墙的贴合度，安装过程中注意保护水冷壁的耐火层。

4.进行烟道的砌筑：根据设计要求，在炉壁上砌筑烟道，烟道应保证通风良好，便于燃烧产生的烟气排出，砌筑时应注意砌筑质量和对接处的紧密度。

5.安装炉顶：在烟道砌筑完成后，安装炉顶，炉顶应具备良好的密封性和耐高温性能，安装过程中应注意炉顶与炉墙的连接紧密度。

6.进行其他附件的安装：根据具体情况，安装包括炉膛、燃烧设备、出渣装置等其他附件。

三、炉体砌筑施工注意事项1.施工过程中应注意施工环境的干燥、洁净，避免杂物污染砌体。

2.砌筑时应严格按照设计要求进行，砌筑质量要合格，每层砌筑后要进行检查和验收。

3.施工人员要穿戴好相关防护用品，遵守施工安全规范，确保施工过程中的安全。

4.施工结束后，对砌筑的炉体进行保温处理，并进行检查和验收。

以上是35吨锅炉炉体砌筑施工方案的简要介绍，整个施工过程中，安全和质量是最重要的考虑因素，只有通过合理的施工措施和严格的质量管理，才能保证锅炉炉体的安全性和使用寿命。

1 工程概况：1.1工程概况：山东金岭集团公司位于美丽富饶的黄河三角洲南端的齐鲁明珠—东营市广饶县大王镇。

旗下的东营滨海热电联产2×300MW机组工程位于美丽的东营经济开发区，我公司负责一期的#1机组安装工程。

锅炉型号为：SHL35-2.5/400-AⅡ，本锅炉为双锅筒横向布置自然循环压力锅炉，钢架固定，燃烧设备为加煤斗和鳞片式链条炉排。

1.2设备简介：锅炉为无锡华光工业锅炉有限公司生产的35t/h自然循环汽包锅炉，炉架为全钢结构，锅炉参数如下：1.3 锅炉基本尺寸：锅筒中心标高： 10200 mm 炉膛宽度：（两侧立柱中心线距离） 5860 mm炉膛深度：（前后立柱中心线距离） 11100 mm锅炉最高点标高： 12390 mm1.4工程范围：1.4.1锅炉本体及管路、辅机、除氧器及管路、炉墙保温、烘煮炉、电气仪表、控制柜及电缆，锅炉系统总体调试和72小时试运行等锅炉正常运行所需的的全部单位工程和分部、分项工程。

注锅炉型号为SHL35-2.5/400AII型，额定蒸发量35t/h，额定工作压力2.5MP，过热汽温度400℃，给水温度104℃，排烟温度～160℃。

1.5施工构想1.5.1本工程施工周期短，计划100天完成锅炉设备的安装与调试工作。

为确保工程高质量高速度如期完工，在施工过程中适当加班，高峰期间各专业同时展开，并实行交叉作业，因此作业计划安排、工序穿插搭接、工种之间配合、现场调度指挥、安全措施、专项管理等工作必须有条理，层次不乱。

1.5.2为减少高空作业难度，钢结构件采取地面组合拼装，拼接后的锅炉部件庞大，大件多，尽可能集中进行吊装。

2 编制依据2.1电力工业部电力建设总局《火力发电工程施工组织设计导则》2.2电力工业部电力建设总局《电力建设丁程施工技术管理制度》2.3《电力建设施工及验收技术规范》锅炉篇DL/T5047-20092.4《电气装置安装工程电缆线路方式及验收规范》50168-912.5《电气装置安装工程接地装置施工及验收规范》50169-922.6《电气装置安装工程旋转电机施工及验收规范》50170-922.7《电力建设施工及验收技术规范》焊接篇DL/5007-922.8《电力建设施工及验收技术规范》管道篇DL5031-962.9《电力建设施工及验收技术规范》热控篇SDJ-279-902.10《电力建设施工及验收技术规范》化学篇DLG58-842.11《电力建设施工及验收技术规范》射线检验篇DL/T5069-19962.12《火电施工质量检验及评定标准》所相关配套的专业验收标准2.13《火电工程调试运行质量检验及评定标准》2.14《电力建设安全工作规程》火力发电厂部分DT50091-922.15《蒸汽锅炉安全监察规程》劳部发(1996) 276号2.16《电力工业锅炉压力容器监察规程》DL612-19962.17《压力容器安全技术监察规程》劳锅(1990)8号2.18《钢结构工程施工及验收规范》 GBJ205-832.19压缩机、风机、泵安装工程及验收规范50725-982.20现场设备、工业管道焊接工程施工及验收规范50236-982.21连续输送设备安装工程及施工验收规范50270-982.22工业设备及管道绝热工程施工及验收规范GBJl26-892.23工业金属管道工程施工及验收规范 50235-972.24工业安装工程质量检验评定统一标准50252-942.25电气装置安装工程高压电器施工及验收规范GBJl47-902.26电气装置安装工程母线装置施工及验收规范GBJl49-902.27电气装置安装工程电气设备交接实验标准50150-912.28电气装置安装工程盘、柜二次回路接线施工及验收规范50171-922.29电气装置安装工程低压电器施工及验收规范50254-962.30电气装置安装工程电力变流设备施工及验收规范50255-962.31电气装置安装工程电气照明装置施工及验收规范50182-962.32电气装置工程施工及验收规范GBJl47-149-90、50150-912.33施工现场临时用电安全技术规范JGJ46-882.34工业自动化仪表工程施工及验收规范GBJ93-862.35工业设备、管道防腐蚀工程施工及验收规范HGJ229-912.36工业砌筑工程施工及验收规范GBJ211-8733.1 所有作业人员必须熟练掌握本工种的基本知识和操作技能，电火焊工应持有有效期合格证，起重、操作工必须有上岗证。

35T/h蒸汽锅炉安装工程施工方案（依据江西蓝星星火35T/h蒸汽锅炉，仅供参考，不能作为正式的施工方案）1.编制依据1.1《JG－35/3.82－M型链条炉排锅炉》1.2《JG－35/3.82－M型锅炉说明书》1.3《JG－35/3.82－M型锅炉安装说明书》1.4《电力建设施工及验收技术规范-锅炉机组篇》DL/T5047—951.5《电力建设施工及验收技术规范-管道篇》DL5031—941.6《火力发电厂焊接篇》DL5007—921.7《钢结构工程施工及验收规范》GB50205—951.8《蒸汽锅炉安全技术监察规程》（劳动人事部）1.9《石油化工吊装手册》1.10《化工施工技术经验汇编--吊装施工技术》1.11《炼油化工施工安全规程》2.工程概述新建两台35T/h蒸汽锅炉位于老锅炉房的东侧，其北侧为老烟囱及除尘系统，施工进出厂道路狭窄，材料进出厂困难。

本工程综合性强，交叉作业多，施工时各专业需密切配合，统一指挥。

管道品种多，焊接难度大，质量要求高，设备为室内部署，就位困难。

2.2 单台锅炉本体各部分重量：3. 施工方法与技术措施3.1 施工前的准备工作：3.1.1 施工前，从事锅炉安装的施工人员应熟悉锅炉图纸,锅炉说明书，标准规范，施工方案，下达安全，技术交底。

3.1.2 施工前，应向锅炉监察部门办理备案手续，提出监检申请。

3.1.3 施工前，现场“三通一平”已解决，基础强度达设计强度的70%以上。

施工用水，电，汽全部到位。

3.1.4 现场组焊钢平台（30m×10m）一座。

3.1.5 配备足够的消防器材。

3.1.6 测量等计量器具应经校验合格，并在有效期内。

3.1.7 提前准备焊接工艺评定，组织焊工考试。

3.2 材料的清点及验收：3.2.1 开箱时，应选择合理的开箱工具，注意避免损坏箱内设备。

3.2.2 根据装箱清单核实设备零部件的名称，型号，规格。

3.2.3 检查设备外观质量，填写《设备开箱检查记录》3.2.4 锅炉钢架外观无锈蚀，重皮，裂纹，外形尺寸符合图纸要求。

35t/h循环流化床锅炉本体安装施工方案编制：郭志强审核：张晓亮批准：李成北中化二建集团第三安装工程有限公司二○○二年七月四日目录1、编制说明2、编制依据3、施工前的准备工作4、基础验收5、设备验收6、施工方法7、施工顺序8、安装技术要求9、水压试验10、质量保证措施11、安全技术措施12、劳动力计划13、施工机具计划14、手段用料计划1.编制说明35t/h锅炉本体由钢结构、汽包、水冷系统、过热器、省煤器、空气预热器、平台、栏杆、扶梯、流化床、护板、给煤机、给煤机支架、本体管道、门类等组成，为了保质、保量地按期完工，将编制此方案。

2.编制依据2.1《工业锅炉工程施工及验收规范》GB50273—982.2《蒸汽锅炉安全技术监察规程》2.3公司程序文件3.施工前准备工作3.1施工所需规范、标准、施工图、锅炉随机资料、记录表格等资料齐全。

3.2施工人员经过培训，并持证上岗。

3.3施工图经图纸会审，并做好记录。

3.4施工现场“三通一平”。

土建施工基本结束，基础已具备安装条件，并办理交接手续。

3.5锅炉已到货，并经验收合格，办理交接手续。

3.6施工机具配备齐全，能满足连续施工要求。

3.7临时设施搭建完毕，有办公、休息场所。

3.8施工所需计量器具配备齐全，并在检定期内使用。

3.9手段手料进入现场，满足连续施工要求。

3.10施工人员熟悉施工方案，施工图等要求，并进行技术交底。

3.11现场配备灭火器等消防器材。

3.12设立库房，材料堆放等要求，并进行技术交底。

3.13到劳动部门办理开工手续，批准后方可开工。

4.基础验收4.1锅炉安装前，应划出纵向和横向基准线和标高基准点。

4.2锅炉基础划线应符合下列要求。

4.2.1纵向和横向中心线应互相垂直。

4.2.2相互两柱定位中心线的间隔允许偏差为±2mm。

4.2.3各组对称柱子定位中心点的两对角线长度之差不应大于5mm。

4.3锅炉基础外观检查，不得有蜂窝、空洞、裂纹、露筋等缺陷。

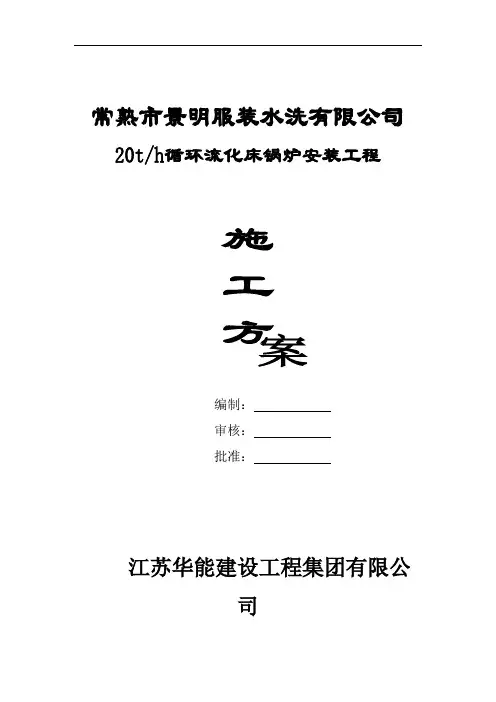

常熟市景明服装水洗有限公司20t/h循环流化床锅炉安装工程施工方案编制：审核：批准：江苏华能建设工程集团有限公司二OO八年七月八日目录第一章工程概况 (1)第一节 .............................................................. 工程概况简述1第二节 .............................................................. 工程实施条件2第三节 ...................................................................... 锅炉结构2第四节 ...................................................................... 安装概述3第二章施工部署 (5)第一节 .................................................................. 设立项目部5第二节 ................................................... 工期安排及进度控制6第三节 ........................................................... 质量目标及预控6第四节 ........................................................... 安全与文明管理7第三章施工现场平面布置 (8)第一节 ...................................................................... 布置依据8第二节 ................................................... 场地划分与机械布置8第三节 ....................................................... 施工与生活供排水8第四节 ................................................... 施工用电及施工用气8第五节 ........................................................... 施工平面布置图9第四章施工方案及主要技术措施 (10)第一节本体安装施工方案 (10)第二节焊接施工方案 (30)第三节锅炉大件吊装方案 (35)第四节锅炉附属机械施工方案 (38)第五节汽水管道施工方案 (41)第六节烟风煤管道安装方案 (43)第五章施工工期、施工进度计划及工期保证措施 (46)第一节 ...................................................................... 施工工期46第二节 .............................................................. 施工进度计划46第三节 .............................................................. 工期保证措施48第六章质量目标及保证措施 (50)第一节质量方针和质量目标 (50)第二节质量保证体系的建立和实施 (50)第三节锅炉安装质量验收范围划分表 (52)第四节施工及验收规范 (57)第五节质量保证计划大纲 (58)第七章项目班子组成情况 (64)第一节 ................................................... 项目班子管理机构图64第二节 ................................................... 主要工程管理人员表65第八章施工机械的配备和施工人员配备 (66)第一节 ........................................... 主要施工机械设备情况表66第二节 ........................................................... 劳动力安排计划68第三节 ................................................... 劳动力调配保证措施69第九章安全生产和文明施工措施 (70)第一节 ....................................................... 施工安全管理目标70第二节 .................................................................. 安全网络图71第三节 ....................................................... 安全施工保证措施72第四节 .............................................................. 文明施工管理76第一章工程概况第一节工程概况简述一、工程概况1、工程名称：20t/h循环流化床锅炉安装工程2、建设单位：常熟市景明服装水洗有限公司3、工程地点：常熟市虞山镇藕渠中村二、工程范围：20t/h循环流化床锅炉本体安装一台三、工程目标：1、质量等级：优良2、工期要求：2008年7月20日开工至2008年9月30日竣工。

35吨煤粉锅炉施工方案一、设计方案1.燃烧系统设计：煤粉锅炉的燃烧系统是整个锅炉的核心部分，需要根据35吨的热量需求进行设计，确保燃烧效率高、排放达标。

2.热传递系统设计：热传递系统包括燃烧室、烟气管道和换热器等部分，需要考虑各部分的尺寸和布局，以确保热量传递的高效和稳定。

3.控制系统设计：控制系统是煤粉锅炉的智能化核心，需要根据工艺要求设计，并与燃烧系统、热传递系统等部分协调配合。

4.安全系统设计：安全系统是煤粉锅炉的重要保障，需要设计合理的安全防护装置和报警系统，确保人员和设备的安全。

5.维护系统设计：维护系统是锅炉长期稳定运行的保证，需要设计合理的维护设施和管理流程，确保设备的正常运行。

二、设备采购1.燃烧系统设备：燃烧系统设备包括燃烧室、煤粉输送系统、点火系统等，需要选购性能稳定、品质可靠的设备。

2.热传递系统设备：热传递系统设备包括换热器、冷凝器等，需要选购合适规格和材质的设备，确保热量传递效率。

3.控制系统设备：控制系统设备包括PLC控制器、传感器等，需要选购品质可靠的设备，确保系统稳定运行。

4.安全系统设备：安全系统设备包括安全阀、压力表、燃气报警器等，需要选购符合标准的设备，确保设备安全。

5.维护系统设备：维护系统设备包括维修工具、备件等，需要选购适用于35吨煤粉锅炉的设备，确保设备正常维护。

三、安装施工1.地基处理：在选择合适的机房位置后，需要对地基进行处理，确保地基平整、坚固，符合设备安装要求。

2.设备安装：根据设计方案，进行35吨煤粉锅炉各个系统设备的安装，确保设备与管道连接正确、紧固可靠。

3.系统调试：在设备安装完成后，进行整个系统的调试和联合试运行，确保燃烧系统、热传递系统、控制系统等能够正常工作。

4.现场培训：在系统调试完成后，进行现场操作人员的培训，确保操作人员熟练掌握35吨煤粉锅炉的操作流程。

5.保养维护：在设备正式投入运行后，建立完善的保养维护体系，定期对35吨煤粉锅炉进行检查和维护，确保设备的长期稳定运行。

word35t/h循环流化床锅炉本体安装施工方案编制：郭志强审核：张晓亮批准：李成北中化二建集团第三安装工程有限公司二○○二年七月四日目录1、编制说明2、编制依据3、施工前的准备工作4、基础验收5、设备验收6、施工方法7、施工顺序8、安装技术要求9、水压试验10、质量保证措施11、安全技术措施12、劳动力计划13、施工机具计划14、手段用料计划1.编制说明35t/h锅炉本体由钢结构、汽包、水冷系统、过热器、省煤器、空气预热器、平台、栏杆、扶梯、流化床、护板、给煤机、给煤机支架、本体管道、门类等组成，为了保质、保量地按期完工，将编制此方案。

2.编制依据2.1《工业锅炉工程施工及验收规范》GB50273—982.2《蒸汽锅炉安全技术监察规程》2.3公司程序文件3.施工前准备工作3.1施工所需规范、标准、施工图、锅炉随机资料、记录表格等资料齐全。

3.2施工人员经过培训，并持证上岗。

3.3施工图经图纸会审，并做好记录。

3.4施工现场“三通一平”。

土建施工基本结束，基础已具备安装条件，并办理交接手续。

3.5锅炉已到货，并经验收合格，办理交接手续。

3.6施工机具配备齐全，能满足连续施工要求。

3.7临时设施搭建完毕，有办公、休息场所。

3.8施工所需计量器具配备齐全，并在检定期内使用。

3.9手段手料进入现场，满足连续施工要求。

3.10施工人员熟悉施工方案，施工图等要求，并进行技术交底。

3.11现场配备灭火器等消防器材。

3.12设立库房，材料堆放等要求，并进行技术交底。

3.13到劳动部门办理开工手续，批准后方可开工。

4.基础验收4.1锅炉安装前，应划出纵向和横向基准线和标高基准点。

4.2锅炉基础划线应符合下列要求。

4.2.1纵向和横向中心线应互相垂直。

4.2.2相互两柱定位中心线的间隔允许偏差为±2mm。

4.2.3各组对称柱子定位中心点的两对角线长度之差不应大于5mm。

4.3锅炉基础外观检查，不得有蜂窝、空洞、裂纹、露筋等缺陷。

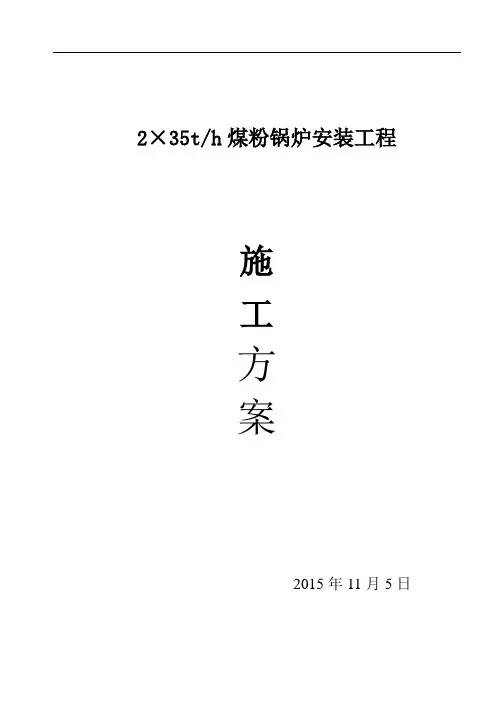

2×35t/h煤粉锅炉安装工程施工方案2015年11月5日目录一、工程概况二、安装工艺标准和技术要求三、施工质量管理措施四、安全技术措施五、施工组织机构六、劳动力组织计划七、主要施工机具计划八、主要施工进度计划及网络图计划九、锅炉质量保证体系流程图十、锅炉钢结构吊装方案一、工程简介1、项目情况工程名称：建设单位：施工单位：建设地点：施工工期：安装施工预计45天。

质量要求：工程质量为合格。

安装范围：2×35t/h 煤粉锅炉本体及锅炉配套辅机设备、电气及仪表自动控制系统控制。

锅炉型式：单锅筒、自然循环、角管立式布置的固态排渣煤粉锅炉。

2、锅炉技术参数2.1锅炉主要参数锅炉数量：2台锅炉额定出力：35t/h蒸汽出口压力：1.60MPa蒸汽出口温度：250℃排烟温度： 140℃空气预热器进风温度： 20℃锅炉设计热效率：不低于91%锅炉实际热效率：不低于90%燃料消耗量： 4381kg/h2.2锅炉本体结构简介2.2.1本锅炉为自然循环，角管立式布置的固态排渣煤粉炉，室内布置。

锅炉前部为炉膛，四周布满膜式水冷壁。

炉顶、转向室及尾部烟道均布满膜式水冷壁。

尾部烟道内设置过热器、蒸发器、省煤器，空预器设计为两级，支撑在尾部钢架上，空预器为管式立式布置，采用型钢结构支撑。

炉墙为敷管结构，汽包采用先进的汽水分离装置，确保汽水品质合格。

过热器出口采用喷水减温装置，燃烧器采用旋流低氮煤粉两侧炉墙对冲布置。

2.2.2该锅炉的优势：启动迅速、自支撑式结构、蒸汽纯度高、对空间场地的需求适应性良好、角管锅炉维修成本低可靠性高。

2.2.3锅炉采用紧身封闭结构，封闭采用0.5mm厚的彩钢板。

二﹑施工程序与施工方案：（一）从施工准备到竣工全过程施工工序平台搭设—→前钢架安装—→中钢架安装—→后钢架安装—→左右侧钢架安装—→顶部格梁安装—→锅筒安装—→集箱安装—→对流管束胀接—→空气预热器安装—→省煤器安装—→水冷壁管安装—→下降管安装—→过热器安装—→减温器安装—→平台﹑栏杆安装—→本体管道及附件安装—→给水操作装置及进﹑排水管安装—→水压试验—→汽包内部装置安装—→炉墙砌筑—→燃烧器及炉墙附件安装—→仪表安装—→电气安装—→锅炉附属设备安装—→烘炉﹑煮炉—→安全阀调试—→72小时试运行—→竣工。

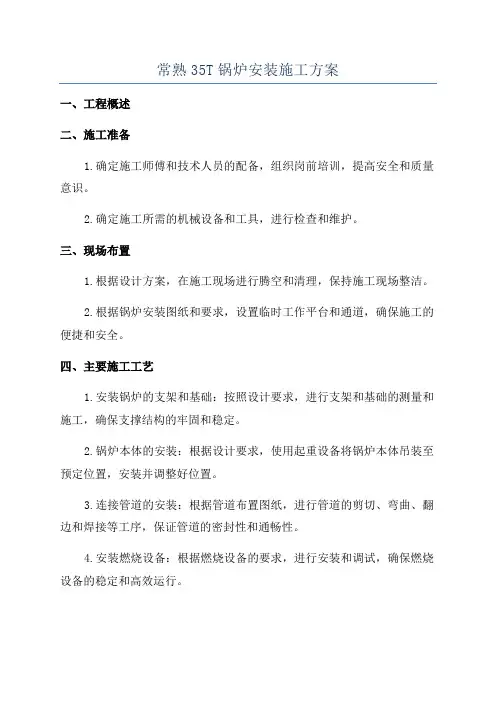

常熟35T锅炉安装施工方案一、工程概述二、施工准备1.确定施工师傅和技术人员的配备，组织岗前培训，提高安全和质量意识。

2.确定施工所需的机械设备和工具，进行检查和维护。

三、现场布置1.根据设计方案，在施工现场进行腾空和清理，保持施工现场整洁。

2.根据锅炉安装图纸和要求，设置临时工作平台和通道，确保施工的便捷和安全。

四、主要施工工艺1.安装锅炉的支架和基础：按照设计要求，进行支架和基础的测量和施工，确保支撑结构的牢固和稳定。

2.锅炉本体的安装：根据设计要求，使用起重设备将锅炉本体吊装至预定位置，安装并调整好位置。

3.连接管道的安装：根据管道布置图纸，进行管道的剪切、弯曲、翻边和焊接等工序，保证管道的密封性和通畅性。

4.安装燃烧设备：根据燃烧设备的要求，进行安装和调试，确保燃烧设备的稳定和高效运行。

5.安装附属设备：包括给水系统、循环水系统、烟气处理系统等，根据设计要求进行安装和调试。

五、安全措施1.基础和支撑结构的施工，应确保牢固和稳定，防止倾斜和沉降。

2.施工现场应设置警示标志，保证周围人员的安全。

3.定期检查和维护施工设备，确保工作的正常运行和安全。

六、施工质量控制1.各个工序应严格按照设计要求进行操作，确保各项指标达到规定要求。

2.施工过程中应定期进行质量检查，及时发现和纠正问题，保证质量的合格。

3.安装完成后，进行设备性能和安全性的测试，确保安全投入使用。

七、施工总结1.完成施工后，进行总结和评估，汇总问题和经验教训，提出改进措施。

2.清理和整理施工现场，归还和维护设备和工具。

以上为常熟35T锅炉安装施工方案，通过合理的施工安排和严格的质量控制，确保锅炉安装工程的顺利进行和质量的保证。

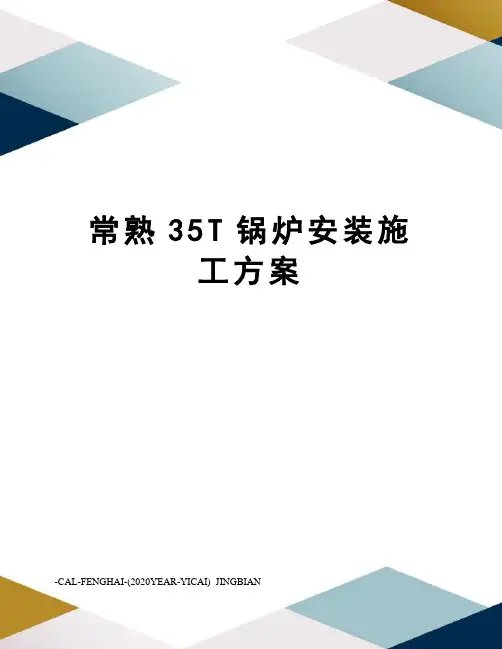

常熟35T锅炉安装施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN常熟市景明服装水洗有限公司20t/h循环流化床锅炉安装工程施工方案编制：审核：批准：江苏华能建设工程集团有限公司二OO八年七月八日目录第一章工程概况........................................... 错误!未定义书签。

第一节工程概况简述.................................... 错误!未定义书签。

第二节工程实施条件.................................... 错误!未定义书签。

第三节锅炉结构 ........................................... 错误!未定义书签。

第四节安装概述 ........................................... 错误!未定义书签。

第二章施工部署........................................... 错误!未定义书签。

第一节设立项目部........................................ 错误!未定义书签。

第二节工期安排及进度控制 ........................ 错误!未定义书签。

第三节质量目标及预控................................ 错误!未定义书签。

第四节安全与文明管理................................ 错误!未定义书签。

第三章施工现场平面布置 ............................. 错误!未定义书签。

第一节布置依据 ........................................... 错误!未定义书签。

第二节场地划分与机械布置 ........................ 错误!未定义书签。

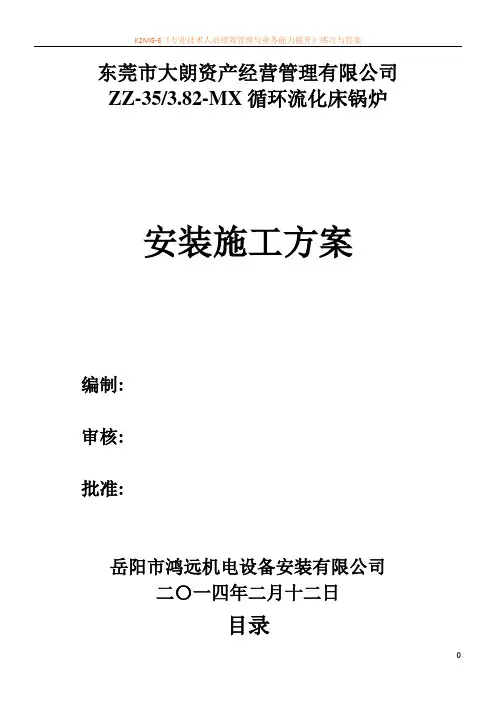

东莞市大朗资产经营管理有限公司ZZ-35/3.82-MX循环流化床锅炉安装施工方案编制:审核:批准:岳阳市鸿远机电设备安装有限公司二〇一四年二月十二日目录一、编制说明二、工程概述三、资源配备四、主要施工工艺标准第一节、锅炉安装施工工艺第二节、大件（汽包、钢架）吊装方案第三节、焊接工艺第四节、水压试验第五节、筑炉施工工艺第六节、烘炉、煮炉第七节、72小时热态试运行五、工程进度表一、编制说明1、编制目的为了有效地指导大朗镇毛织环保集中处理项目一期供热工程的锅炉安装工程任务，确保工程质量，安全、环境管理体系在本工程的持续有效运行，达到优良标准，特编写本施工方案。

2.编制依据：2.1《电力建设施工质量验收及评价规程》锅炉篇（DL/T5210.2-2009）2.2《电力建设施工质量验收及评价规程》管道篇（DL/T5210.5-2009）2.3《电力建设施工质量验收及评价规程》焊接篇（DL/T5210.7-2009）2.4《锅炉安全技术监察规程》（TSGG0001-2012）2.5 锅炉安装本体图、系统安装图、安装及使用说明书2.6 《锅炉安装工程施工及验收规范》GB50273-20092.7《现场设备、工业管道焊接工程施工规范》GB50236-20112.8《工业金属管道工程施工及验收规范》 GB50235-2010二、工程概述1.ZZ-35/3.82-MX型循环流化床蒸汽锅炉1台，由无锡中正锅炉有限公司设计制造。

设计参数为:额定出力：Qe=35t/h过热蒸汽温度:Te=450℃过热蒸汽压力Pe=3.82Mpa给水温度Tgs=105℃设计效率:≥87.6%设计排烟温度≤145℃主要由钢架、锅筒、膜式水冷壁、高、低过热器（高过为合金钢材料）、省煤器、空气预热器、燃烧系统、分离装置等组成。

3.工程安装范围如下：1 35T/H循环流化锅炉本体安装；2．锅炉范围内筑炉、保温及辅机件安装；3．锅炉四十八小时试运行。
